Installation Instructions
RionFuse CF
Rionfuser
™
Rionfuser
™
Rionfuser
™
Polypropylene and PVDF Chemical Waste
Systems
!
WARNING
Read this Manual BEFORE using this equipment.
Failure to read and follow all safety and use
information can result in death, serious personal
injury, property damage, or damage to the
equipment.
Keep this Manual for future reference.
DANGER
!
Electricity, electrocution and shock hazards.
!
WARNING
Local building or plumbing codes may require modifications to the
information provided. You are required to consult the local building and
plumbing codes prior to installation. If the information provided here is
not consistent with local building or plumbing codes, the local codes
should be followed. Inquire with governing authorities for additional local
requirements.
NOTICE
Follow the guidelines listed here for proper installation,
operation, and maintenance.
3000LE Bluetooth
3000LE LT
3000LE USB
IS-OR-Rionfuse CF 2318
®
RF 3000LE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ORION RionFuse CF and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Watts ORION RionFuse CF

Summary of Contents for Watts ORION RionFuse CF

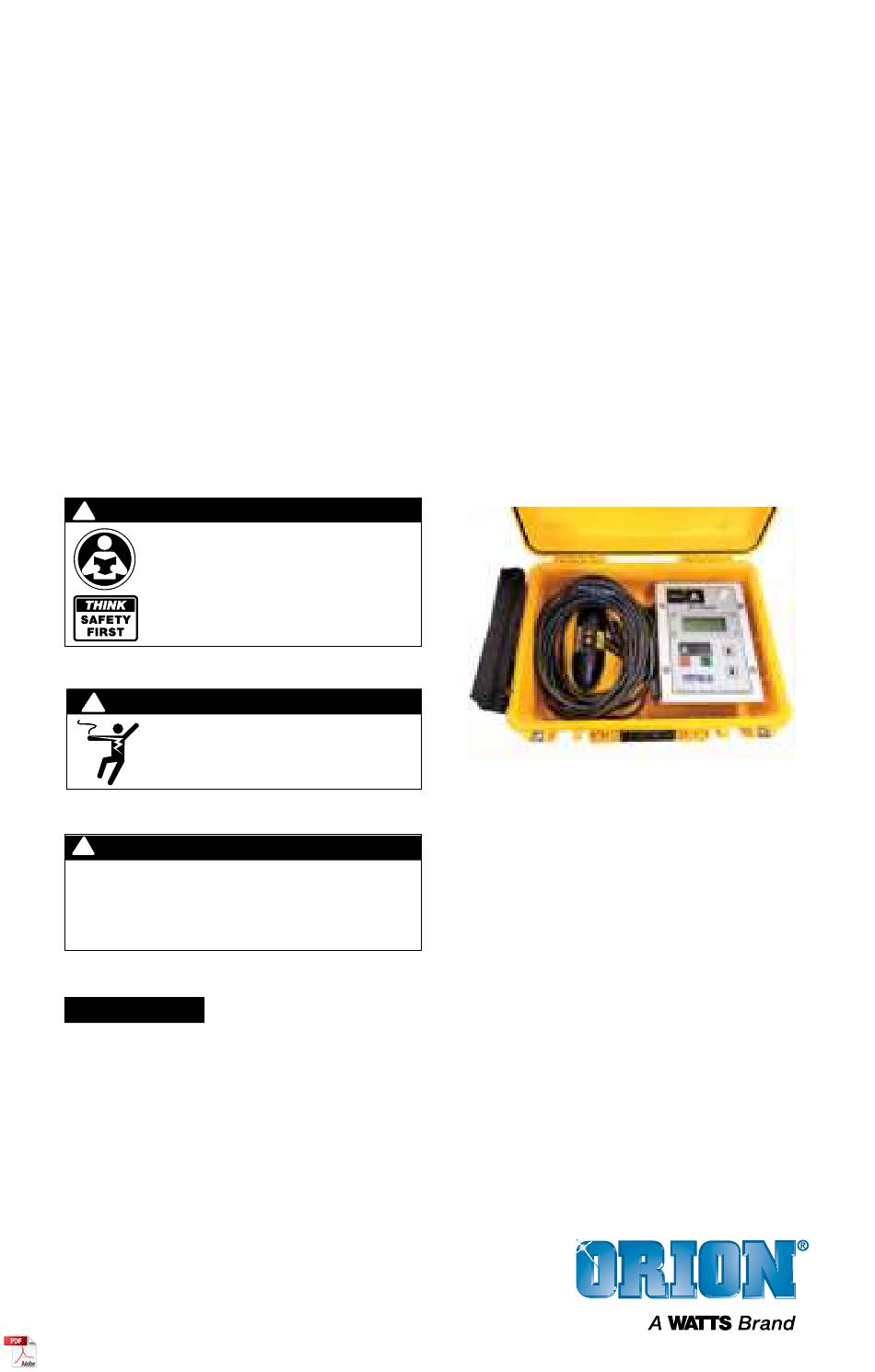

  • Page 1 IS-OR-Rionfuse CF 2318 Installation Instructions RionFuse CF Rionfuser 3000LE Bluetooth ™  ® Rionfuser 3000LE LT  ™  Rionfuser 3000LE USB  ™  Polypropylene and PVDF Chemical Waste  Systems  !  WARNING Read this Manual BEFORE using this equipment.     Failure to read and follow all safety and use     information can result in death, serious personal     injury, property damage, or damage to the     equipment.     Keep this Manual for future reference.   DANGER Electricity, electrocution and shock hazards.  RF 3000LE  !  WARNING Local building or plumbing codes may require modifications to the    information provided. You are required to consult the local building and    plumbing codes prior to installation. If the information provided here is ...

  • Page 2: Calibration Recommendations

    Calibration Recommendations  It is strongly recommended that each processor be calibrated at least once every two (2) years. This will help ensure that the  Rionfuser™ Electrofusion Processor is in proper calibration and should enable any potential problems to be identified early.  RF­3000LE  When the calibration period has expired the processor will display the message, "Error 113: Calibration Required," informing  the operator that the calibration date has passed. When this occurs, the processor will stop performing fusions until it  has been recalibrated.  Rionfuser™ LT  When the calibration period has expired the processor will display the message "Error 113: Calibration Required," informing  the operator that the calibration date has passed. This will not prevent the processor from performing fusions; however, the  processor should be calibrated as soon as possible.  NOTICE  The correct output voltage cannot be assured if the    processor is not calibrated at least once every two     (2) years.  Service Contact Information  Calibrating your Rionfuser  Electrofusion Processor:  ™ 1. Send the processor to a WATTS service center and let our technicians do it. Call (302) 451­1088 to make arrangements for service and to obtain an RMA number for the return. Every effort will be made to return processors within 2 busines days. NOTICE  Consult your carrier for the proper method of packaging the  processor for return shipments.Always insure the package  for the full replacement value. Keep in mind that most  carriers will not honor insurance claims if the product is not  shipped in accordance with their guidelines. WATTS is not  responsible for damage caused in shipping.  2 ...

  • Page 3: Specification

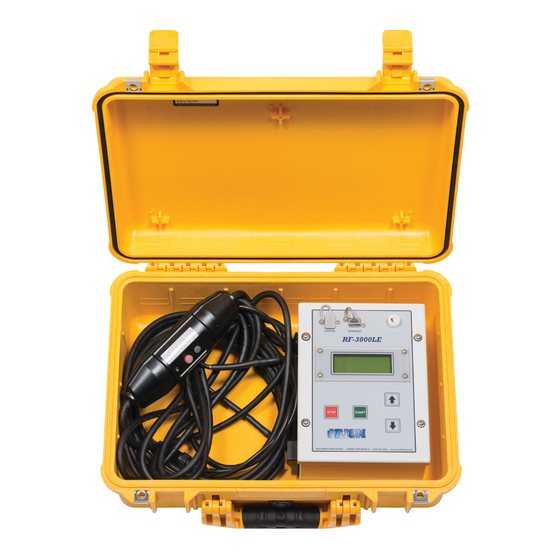

    RF­3000LE Product Overview  Rionfuser  Electrofusion Processor    ™ Connection Sizes: 1.5" ­ 12" (38mm to 305mm)  The Rionfuser™ RF­3000LE electrofusion processor is a reliable, easy­to­use, rugged tool designed to  withstand conditions found at typical construction sites. It comes with an integral splash­proof and shock  resistant outer suitcase­style enclosure. The Rionfuser™ RF­3000LE is used to thermally fuse Orion Rionfuse  RFCF couplings to Orion pipe and fittings, and can be used with Orion PP, FRPP or PVDF products. The  RF­3000LE can be operated from any AC power source meeting the listed input power requirements, and  comes with an intuitive user interface. The Rionfuser™ RF­3000LE cannot be used with other manufacturers’  electrofusion couplings. The RF­3000LE supports Bluetooth  wireless technology that can be viewed    ® instantly via your mobile device using Apple ®  iOS and Android™ operating systems. A free app can be    downloaded from the App Store  online store or Google Play™ store.  ® Features  • Size­dependent multiple joint fusion capability • Field calibration capability • Downloadable internal memory for data storage • Bluetooth wireless connection to mobile devices • 4 x 20 LCD display with replaceable shield • Compact and lightweight • Field­replaceable output cable ends • User­accessible fuse • Emergency stop switch •  Can store fusion information for 1,000 fusions  Model RF­3000LE  Specification  Hermetically sealed joints conforming to ASTM F1290, Technique 1 are to be produced for the Orion chemical  piping system using the Orion Rionfuser™ machine model RF­3000LE, an electrofusion processor designed  to be used exclusively with Orion RFCF electrofusion couplings in either FRPP or PVDF material. The  RF­3000LE shall have an integral splash­proof and shock resistant outer suitcase­style enclosure, intuitive ...

  • Page 4: Installation Instructions

    Installation Instructions  Step 1  Confirming RF­3000LE is Calibrated  Start up your Rionfuser™ RF­3000LE and it will perform a Self Test. If the Cal Due date has passed or is within the life of your   project, then STOP, and contact your Orion Representative for instructions on how to get your machine recalibrated.   Watts disclaims all liability for installations performed with a Rionfuser past its calibration date.   For additional information reference the RF­3000LE Instruction Manual included in the carrying case.   Step 2  Preparing the Pipe  Material preparation is essential to achieving satisfactory fusion results. Deburr all field­cut pipe ends. Following the coupling  insertion depth chart, mark the coupling insertion depth from the end of the pipe/fitting to insure that the coupling is properly  positioned during the fusion cycle. Then, using 60 grit emery cloth, abrade the marked ends of the pipe and fitting to remove  the natural “sheen” of the plastic. After abrading, clean all joint surfaces thoroughly with isopropyl alcohol to remove any dirt,  grease and the contaminants left from the sandpaper and any other foreign matter from the surface. We suggest using a spray  bottle with 90% or higher isopropyl alcohol to soak a lint resistant cloth to thoroughly wipe the joint surface clean.  Coupling Insertion Depth Marking  Pipe Diameter  Mark Distance from Pipe End  1 1/2  1  2  1  3  1 3/8  4  1 3/8  6  2  8  2 5/8  10  2 5/8  12  2 5/8  Mark coupling depth  Abrade surface  Step 3  Joint Assembly  Insert the prepared ends of the pipe/fitting into both hubs of the Rionfuse CF coupling. Double check the markings to verify  proper seating of the pipe. ...
  • Page 5 Installation Instructions  Step 4  Connecting Lead Cables  The installer must make sure the joint is properly supported during the fusion cycle and afterwards as the joint cools to  ambient. For underground installation the joint must be protected from soil falling into the fusion assembly area. If ambient  temperature has dropped below 60F in the last 24 hrs, we recommend the use of warming blankets to support, wrap, and  protect the pipe during the fusion process. With the Rionfuser unit connected to a dedicated power source and powered  ON, connect the lead cables to the coupling.  Connect lead cables  Step 5  Selecting Fitting Style  The unit will now prompt the installer to “SELECT FITTING STYLE”. Scroll UP or DOWN to highlight the proper fitting style  being fused, then press START to select the fitting style.  Fitting style selection screen  Step 6  Selecting Pipe Size  Next the unit will prompt the installer to select size of the joint being fused. Scroll UP or DOWN to highlight the correct size,  then press START to select size.  Fitting size selection screen  5 ...
  • Page 6 Installation Instructions  Step 7  Selecting Heat Cycle  The unit will ask if a pre­heat cycle is needed for the joint. If fusion will be performed where pipe temperatures are outside  the range of 60 ­ 90 degrees F, please consult Orion Fittings Technical department at (910) 865­7530 before proceeding. All  other fusions should be performed using the STANDARD cycle, which is selected by pressing the START button.  Fusion cycle type selection screen  Step 8  Verifying Welding Parameters  The screen will display “VERIFY WELDING PARAMETERS” and an audible beep will sound to indicate the fusion unit is  ready to begin welding. Verify the welding data displayed on the screen matches the joint being fused. If the information is  incorrect, press the STOP/BACK button to return to any of the menu options to correct the fusion parameters. Once the  parameters have been verified, press START to begin the fusion weld.  Fusion cycle type selection screen  Step 9  Successful Weld Completion  After pressing START, the Rionfuser™ will begin the weld. After the welding cycle has completed, another audible beep  will sound to indicate that the fusion weld is complete. If the beeping pattern is an equal, consistent beeping, the joint was  successful. If the beeping pattern is irregular, it indicates that an error has occurred during the fusion cycle (if an error code  is received during fusion, please contact your local Orion rep for troubleshooting information). Once the joint is completed,  the lead cables can be removed and the process repeated for the next joint.  To download completed fusion data, please see our IOM­OR­RIONFUSE 2128 for instructions.  NOTICE  Do not stress newly­fused joints until cooled to  ambient, typically 10 ­ 20 minutes depending on  size. Successful weld completion screen does not  eliminate need for system leak testing  Successful Weld Completion Screen  6 ...

  • Page 7: Downloading Data

    Polypropylene Rionfuse CF Coupling  PVDF Rionfuse CF Coupling  Pipe Size  Fusion Time  Fusion Current  Pipe Size  Fusion Time  Fusion Current  min. amps. min. amps. 1 1/2  2:00  8.25  1 1/2  2:00  8.25  2  2:00  8.25  2  2:00  8.25  3  3:00  14.25  3  3:00  14.25  4  3:00  14.25  4  3:00  14.25  6  4:30  19.00  6  4:45 ...
  • Page 8 Rionfuser™ LT  The Rionfuser™ LT Electrofusion Processor has a 9 pin D­sub connector instead of a USB host connector. To download fusion  data from a Rionfuser™ LT Electrofusion Processor onto a USB flash drive, you will need a USB to Serial Port adapter. This adapt- er is available for purchase from WATTS. One adapter may be used with multiple processors.  The pictures below show a 9 pin D­sub connector and the installed adapter for your reference.  USB Host USB Host  9 Pin D­Sub 9 Pin D­Sub  Connector Connector  Adapter Adapter  Installed Installed  Fusion data from an RD­3000LE Bluetooth ®  Electrofusion Processor is downloaded wirelessly through the EF Utilites app. Once  data has been downloaded, it can be viewed at any time with a smart phone, tablet or computer.  To download fusion data from the processor to the EF Utilities app, perform the following steps:  1. Turn on the processor and allow it to proceed through the INTERNAL SELF TEST until it reaches the CONNECT LEADS  screen.  2.  Open the EF Utilities app on your smart phone or tablet and select, "Connect to EF Machine".  3.  Follow the download instructions in the app.  All progress indications and user feedback are communicated through the EF Utilities app which is available on iOS and  Android app stores. To set up an account and register your EF processor(s), contact EF Technologie  Power Sources  When installing electrofusion fittings in field applications, it is necessary to have a reliable source of AC power for the processor.  This AC power wource should:  •  Be well maintained and subjected to a periodic maintenance schedule.  •  Provide output voltage within the specified operating range.  •  Contain a matching outlet, which is required to connect with the plug equipped on the processor.  Utility Power  Utility power is a reliable and ideal power source for the Rionfuser ™...

  • Page 9: General Maintenance

    Less than 50 feet  10/3  Less than 100 feet  8/3  Extension cords should not be used when fusing multiple fittings at the same time.  Calibration Warnings  ** This section applies to the RF­3000LE Electrofusion Processor only.  Rionfuser™ Electrofusion Processors are programmed to provide operators plenty of time to schedule a calibration. However, if the  RF­3000LE Electrofusion Processor reaches its calibration due date, it will stop fusing until it has been calibrated.  When the calibration due date is within 90 days or less, the processor will display reminders whenever the machine is powered    on. The calibration reminder will look similar to this:  90 DAY REMINDER  Calibration Due On  mm/dd/yyy  PRESS START  The processor will countdown the number of days until calibration is due. The text mm/dd/yyyy shows the month, day and year  that the calibration is due.  To avoid being locked out of the processor, Watts recommends scheduling a calibration as soon as it starts to  display this reminder message.  On the date that calibration is due, the processor will display, "Error 113: Calibration Required", and stop fusing until it is  calibrated.  When the RF­3000LE Electrofusion Processor displays Error 113, it will not fuse until it has been calibrated.  To schedule a calibration, please see page 2 for instructions and contact information.  General Maintenance  Changing the Fuse  ** This section applies to the RF­3000LE Electrofusion Processor only. The Rionfuser™ LT Electrofusion Processor has  no external fuse that can be changed.  Important Notes  •  The fuse protects the internal electronic circuitry. If the display lights up when power is turned on, you DO NOT need to  replace the fuse.  •  This procedure should be performed in a "shop" environment, never a "field" environment.  •  The most probable cause of fuse failure is a defective or inappropriately sized generator. If you have a fuse problem, check  your generator first.  Tools Required ...
  • Page 10 NOTICE  Inquire with governing authorities for local installation  requirements.  Limited  Warranty:  Watts  Regulator  Co.  (the “Company”)  warrants  each  product  to  be  free  from  defects  in  material  and  workmanship under normal usage for a period of one year from the date of original shipment. In the event of such defects  within the warranty period, the Company will, at its option, replace or recondition the product without charge.  THE WARRANTY SET FORTH HEREIN IS GIVEN EXPRESSLY AND IS THE ONLY WARRANTY GIVEN BY THE COMPANY WITH  RESPECT TO THE PRODUCT. THE COMPANY MAKES NO OTHER WARRANTIES, EXPRESS OR IMPLIED. THE COMPANY  HEREBY SPECIFICALLY DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO  THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.  The remedy described in the first paragraph of this warranty shall constitute the sole and exclusive remedy for breach of  warranty, and the Company shall not be responsible for any incidental, special or consequential damages, including without  limitation, lost profits or the cost of repairing or replacing other property which is damaged if this product does not work  properly, other costs resulting from labor charges, delays, vandalism, negligence, fouling caused by foreign material, damage  from adverse water conditions, chemical, or any other circumstances over which the Company has no control. This warranty  shall be invalidated by any abuse, misuse, misapplication, improper installation or improper maintenance or alteration of  the product.  Some States do not allow limitations on how long an implied warranty lasts, and some States do not allow the exclusion  or  limitation  of  incidental  or  consequential  damages. Therefore  the  above  limitations  may  not  apply  to  you. This  Limited ...
  • Page 11 IS-OR-Rionfuse CF 2318 Instructions d’installation Rionfuse CF Rionfuser 3000LE Bluetooth ™  ® Rionfuser 3000LE LT  ™  Rionfuser 3000LE USB  ™  Systèmes d’évacuation des déchets  chimiques en polypropylène et PVDF  AVERTISSEMENT Veuillez lire ce manuel AVANT d’utiliser cet  équipement. Le non­respect de toutes les  instructions de sécurité et d’utilisation peut  entraîner des dommages matériels, des blessures    graves ou la mort.     LA SÉCURITÉ Conservez ce manuel pour toute référence    AVANT ultérieure.  TOUT DANGER Présence d’électricité, risque d’électrocution    et de décharges électriques.  RF 3000LE  AVERTISSEMENT Il se peut que les codes du bâtiment ou de plomberie locaux nécessitent ...
  • Page 12 Recommandations en matière d’étalonnage  Il est fortement recommandé d’étalonner chaque processeur au moins une fois tous les deux (2) ans. Cela permettra de  s’assurer que le processeur d’électrofusion Rionfuser™ est en étalonnage correct et devrait permettre d’identifier  rapidement tout problème potentiel.  RF­3000LE  Lorsque la période d’étalonnage a expiré, le processeur affiche le message « Erreur 113 : Étalonnage requis », informant  l’opérateur que la date d’étalonnage est dépassée. Lorsque cela se produit, le processeur cesse d’effectuer des fusions  jusqu’à ce qu’il ait été réétalonné.  Rionfuser™ LT  Lorsque la période d’étalonnage a expiré, le processeur affiche le message « Erreur 113 : Étalonnage requis », informant  l’opérateur que la date d’étalonnage est dépassée. Cela n’empêchera pas le processeur d’effectuer des fusions; cependant, le  processeur doit être étalonné dès que possible.  AVIS  La tension de sortie correcte ne peut être garantie si  le processeur n’est pas étalonné au moins une fois  tous les deux (2) ans.  Coordonnées du service  Étalonnage de votre processeur d’électrofusion Rionfuser  : :  1.    Envoyez le processeur à un centre de service WATTS et laissez nos techniciens s’en charger.   Composez le +1 (302) 451­1088 pour prendre les dispositions nécessaires pour le service et obtenir un numéro RMA pour   le retour.   Tous les efforts seront faits pour renvoyer les processeurs dans les 2 jours ouvrables.   AVIS  Consultez votre transporteur pour connaître la méthode  appropriée d’emballage du processeur pour les envois  de retour. Assurez toujours le colis pour la valeur totale  de remplacement. N’oubliez pas que la plupart des  transporteurs n’accepteront pas les demandes d’assurance  si le produit n’est pas expédié conformément à leurs  directives. WATTS ne peut être tenu responsable des  dommages causés lors de l’expédition.  12 ...

  • Page 13: Caractéristiques

    Aperçu du produit RF­3000LE  Processeur d’électrofusion Rionfuser ™   Tailles de raccord : 1,5 po à 12 po (38 mm à 305 mm)   Le processeur d’électrofusion Rionfuser™ RF­3000LE est un outil fiable, facile à utiliser et robuste,  conçu pour résister aux conditions rencontrées sur les chantiers typiques. Il est livré avec un boîtier extérieur  intégré résistant aux éclaboussures et aux chocs. Le Rionfuser™ RF­3000LE est utilisé pour fusionner  thermiquement les raccords Rionfuse RFCF d’Orion aux tuyaux et raccords d’Orion, et peut être utilisé  avec les produits PP, FRPP ou PVDF d’Orion. Le RF­3000LE peut être utilisé à partir de n’importe quelle  source d’alimentation CA répondant aux exigences de puissance d’entrée énumérées, et est fourni avec    une interface utilisateur intuitive. Le Rionfuser™ RF­3000LE ne peut pas être utilisé avec les raccords    d’électrofusion d’autres fabricants. Le RF­3000LE supporte la technologie sans fil Bluetooth ®  qui peut    être consultée instantanément via votre dispositif mobile utilisant les systèmes d’exploitation Apple  iOS et    ® Android™. Une application gratuite peut être téléchargée à partir de la boutique en ligne App Store  ou de    ® la boutique Google Play™.  Caractéristiques  • Capacité de joint de fusion multiple en fonction de la taille  • Capacité d’étalonnage sur le terrain  • Mémoire interne téléchargeable pour le stockage  des données  • Connexion sans fil Bluetooth aux dispositifs mobiles  • Écran ACL 4 x 20 avec écran remplaçable  • Compact et léger  • Extrémités du câble de sortie remplaçables sur le terrain  • Fusible accessible à l’utilisateur  • Interrupteur d’arrêt d’urgence  Modèle RF­3000LE  •  Peut stocker les informations de fusion pour 1 000 fusions  Spécifications ...

  • Page 14: Instructions D'installation

    Instructions d’installation  Étape 1  Confirmer le calibrage du RF­3000LE  Démarrez votre Rionfuser™ RF­3000LE; celui­ci effectuera un autotest. Si la date d’échéance du calibrage est dépassée ou le   sera avant la fin de votre projet, ARRÊTEZ et contactez votre représentant Orion pour obtenir des instructions de recalibrage de   votre machine.   Watts décline toute responsabilité pour les installations effectuées avec un Rionfuser dont la date d’étalonnage est dépassée.     Pour obtenir des renseignements supplémentaires, reportez­vous au manuel d’instructions du RF­3000LE inclus dans la     mallette de transport.   Étape 2  Préparation du tuyau  La préparation du matériel est essentielle pour obtenir des résultats de fusion satisfaisants. Ébavurez toutes les extrémités  des tuyaux coupés sur le terrain. En suivant le tableau des profondeurs d’insertion de l’accouplement, marquez la profondeur  d’insertion de l’accouplement à partir de l’extrémité du tuyau/raccord pour vous assurer que l’accouplement est correctement  positionné durant le cycle de fusion. Ensuite, en utilisant une toile d’émeri de grain 60, poncez les extrémités marquées du  tuyau et du raccord pour retirer le « lustre » naturel du plastique. Lorsque c’est fait, nettoyez soigneusement toutes les surfaces  du joint avec de l’alcool isopropylique pour éliminer la saleté, la graisse et les contaminants du papier abrasif, ainsi que toutes  les matières étrangères de la surface. Nous suggérons d’utiliser un vaporisateur contenant de l’alcool isopropylique à 90 % au  moins et d’imbiber un tissu non pelucheux pour nettoyer soigneusement la surface du joint.  Marquage de la profondeur d’insertion de l’accouplement  Diamètre du tuyau  Marquer la distance depuis l’extrémité du tuyau  1 1/2 po (3,8 cm)  1 po (2,54 cm)  2 po (5,08 cm)  1 po (2,54 cm)  3 po (7,6 cm)  1 3/8 po (3,49 cm)  4 po (10,16 cm)  1 3/8 po (3,49 cm)  6 po (15,24 cm)  2 po (5,08 cm)  8 po (20,32 cm)  2 5/8 po (6,66 cm)  10 po (25,4 cm)  2 5/8 po (6,66 cm)  12 po (30,48 cm)  2 5/8 po (6,66 cm) ...
  • Page 15 Instructions d’installation  Étape 4  Branchement des câbles  L’installateur doit s’assurer que le joint est correctement soutenu durant le cycle de fusion et après, lorsque le joint est  refroidi à température ambiante. Dans le cas d’une installation souterraine, le joint doit être protégé contre la terre qui peut  tomber dans la zone du système de fusion. Si la température ambiante est tombée en dessous de 60 °F (15,5 °C) dans  les dernières 24 heures, nous recommandons d’utiliser des couvertures chauffantes pour soutenir, envelopper et protéger  le tuyau durant le processus de fusion. L’unité Rionfuser étant connectée à une source d’alimentation dédiée et mise sous  tension, branchez les câbles sur l’accouplement.  Brancher les câbles  Étape 5  Sélection du style de raccord  L’unité invite ensuite l’installateur à sélectionner le style de raccord (SELECT FITTING STYLE). Faites défiler l’écran vers le  haut ou le bas pour sélectionner le style de raccord à fusionner, puis appuyez sur START pour le sélectionner.  Écran de sélection du style de raccord  Étape 6  Sélection de la taille du tuyau  L’unité invite ensuite l’utilisateur à sélectionner la taille du joint à fusionner. Faites défiler l’écran vers le haut ou le bas pour  sélectionner la bonne taille, puis appuyez sur START pour la sélectionner.  Écran de sélection de la taille de raccord  15 ...
  • Page 16 Instructions d’installation  Étape 7  Sélection du cycle de chauffage  L’unité demandera si un cycle de préchauffage est nécessaire pour le joint. Si la fusion doit être effectuée dans une situation  où la température des tuyaux est en dehors de la plage admise, soit 60 à 90 °F (15,5 à 32,2 °C), contactez le service  technique Orion Fittings au (910) 865­7530 avant de continuer. Toutes les autres fusions doivent être effectuées en utilisant  le cycle STANDARD, qui est sélectionné en appuyant sur le bouton START.  Écran de sélection du type de cycle de fusion  Étape 8  Vérification des paramètres de soudage  L’écran affichera « VERIFY WELDING PARAMETERS » (Vérifier les paramètres de soudage) et un bip sonore retentira pour  indiquer que l’unité de fusion est prête à souder. Vérifiez que les données de soudage affichées à l’écran correspondent  au joint à fusionner. Si les données ne sont pas correctes, appuyez sur le bouton STOP/BACK pour revenir aux options de  menu et corriger les paramètres de fusion. Lorsque les paramètres ont été vérifiés, appuyez sur START pour commencer le  soudage par fusion.  Écran de sélection du type de cycle de fusion  Étape 9  Réussite du soudage  Après avoir appuyé sur START, le Rionfuser™ commence le soudage. Lorsque le cycle de soudage est terminé, un autre  bip sonore se fait entendre pour indiquer que le soudage par fusion est terminé. Si les bips sont égaux et constants, le joint  a été correctement réalisé. Si les bips sont irréguliers, cela indique qu’une erreur s’est produite durant le cycle de fusion (si  un code d’erreur s’affiche durant la fusion, contactez votre représentant Orion pour obtenir des informations de dépannage).  Lorsque le joint est terminé, les câbles peuvent être retirés et le processus peut être répété pour le joint suivant.  Pour télécharger les données de fusion terminées, veuillez consulter notre IOM­OR­RIONFUSE 2128 pour les instructions.  AVIS  Ne soumettez pas les joints récemment fusionnés à des  contraintes avant qu’ils ne soient refroidis à température  ambiante, ce qui prend généralement entre 10 et 20 minutes  en fonction de la taille. L’écran de réussite de la soudure ne  dispense pas de tester l’étanchéité du système.  Écran de réussite du soudage  16 ...
  • Page 17 Accouplement Rionfuse CF en polypropylène  Accouplement Rionfuse CF en PVDF  Temps de fusion  Courant de fusion  Temps de fusion  Courant de fusion  Taille du tuyau  Taille du tuyau  min. ampères min. ampères 1 1/2 po (3,8 cm)  2:00  8,25  1 1/2 po (3,8 cm)  2:00  8,25  2 po (5,08 cm)  2:00  8,25  2 po (5,08 cm)  2:00  8,25  3 po (7,6 cm)  3:00  14,25  3 po (7,6 cm)  3:00  14,25  4 po (10,16 cm)  3:00  14,25  4 po (10,16 cm)  3:00  14,25  6 po (15,24 cm)  4:30  19,00  6 po (15,24 cm)  4:45 ...

  • Page 18: Source D'alimentation

    Rionfuser™ LT  Le processeur d’électrofusion Rionfuser™ LT est doté d’un connecteur D­sub à 9 broches au lieu d’un connecteur hôte USB.  Pour télécharger les données de fusion d’un processeur d’électrofusion Rionfuser™ LT sur une clé USB, vous aurez besoin d’un  adaptateur USB vers port série. Cet adaptateur est disponible à l’achat auprès de WATTS. Un adaptateur peut être utilisé avec  plusieurs processeurs.  Les images ci­dessous montrent un connecteur D­sub à 9 broches et l’adaptateur installé pour votre référence.  USB Host  Connecteur  Hôte USB  9 Pin D­Sub  D­Sub à  Connector  9 broches  Adapter Adaptateur  Installed installé  Les données de fusion d’un processeur d’électrofusion RD­3000LE Bluetooth  sont téléchargées sans fil via l’application EF Utilities.  ® Une fois les données téléchargées, elles peuvent être consultées à tout moment à l’aide d’un smartphone, d’une tablette ou  d’un ordinateur.  Pour télécharger les données de fusion du processeur vers l’appli EF Utilities, procédez comme suit :  1.  Allumez le processeur et laissez­le procéder à l’AUTOTEST INTERNE jusqu’à ce qu’il atteigne l’écran CONNECT LEADS.   2.  Ouvrez l’application EF Utilities sur votre téléphone intelligent ou votre tablette et sélectionnez « Connect to EF Machine ».   3.  Suivez les instructions de téléchargement de l’application.   Toutes les indications de progression et les commentaires des utilisateurs sont communiqués par l’intermédiaire de l’appli EF     Utilities qui est disponible sur les boutiques d’applications iOS et Android. Pour régler un compte et enregistrer votre ou vos     processeurs EF, communiquez avec EF Technologie.   Source d’alimentation  Lors de l’installation de raccords d’électrofusion sur le terrain, il est nécessaire de disposer d’une source fiable d’alimentation  en courant alternatif pour le processeur. Cette source d’alimentation en courant alternatif doit :  •  Être bien entretenue et soumise à un programme de maintenance périodique.  •  Fournir une tension de sortie dans la plage de fonctionnement spécifiée. ...

  • Page 19: Maintenance Générale

    Avertissements relatifs à l’étalonnage  ** Cette section s’applique uniquement au processeur d’électrofusion RF­3000LE. .   Les processeurs d’électrofusion Rionfuser™ sont programmés de manière à laisser aux opérateurs suffisamment de temps pour     planifier un étalonnage. Toutefois, si le processeur d’électrofusion RF­3000LE atteint sa date d’échéance d’étalonnage, il cessera     de fusionner jusqu’à ce qu’il ait été étalonné.   Lorsque la date d’étalonnage est inférieure ou égale à 90 jours, le processeur affiche des rappels chaque fois qu’il est mis sous     tension. Le rappel d’étalonnage ressemble à ceci :   90 JOURS  RAPPEL DE Étalonnage dû le  mm/jj/aaaa  APPUYEZ SUR DÉMARRER  Le processeur effectue un compte à rebours du nombre de jours avant la date d’étalonnage. Le texte mm/jj/aaaa indique le  mois, le jour et l’année où l’étalonnage doit être effectué.  Pour éviter d’être bloqué hors du processeur, Watts recommande de programmer un étalonnage dès que ce  message de rappel commence à s’afficher.  À la date à laquelle l’étalonnage doit être effectué, le processeur affiche « Erreur 113 : Étalonnage requis » et arrêtera la fusion  jusqu’à ce qu’il soit étalonné.  Lorsque le processeur d’électrofusion RF­3000LE affiche Erreur 113, il ne fusionne pas tant qu’il n’a pas été étalonné.  Pour programmer un étalonnage, veuillez consulter la page 2 pour les instructions et les coordonnées.  Maintenance générale  Remplacement du fusible  ** Cette section s’applique uniquement au processeur d’électrofusion RF­3000LE. Le processeur d’électrofusion  Rionfuser™ LT n’a pas de fusible externe pouvant être changé.  Remarques importantes  •  Le fusible protège les circuits électroniques internes. Si l’écran s’allume lors de la mise sous tension, vous n’avez PAS besoin  de remplacer le fusible.  •  Cette procédure doit être effectuée en « atelier », jamais sur le terrain.  •  La cause la plus probable de la défaillance d’un fusible est une génératrice défectueuse ou de taille inappropriée. Si vous ...
  • Page 20 AVIS  Se renseigner auprès des autorités de réglementation  pour les exigences d’installation locales.  Garantie limitée : Watts Regulator Co. (la « Société ») garantit que chacun de ses produits est exempt de défaut de matériau  et  de  fabrication  dans  des  conditions  normales  d’utilisation  pour  une  période  d’un  an  à  compter  de  la  date  d’expédition  d’origine. Si une telle défaillance devait se produire au cours de la période sous garantie, la Société pourra, à sa discrétion,  remplacer le produit ou le remettre en état, sans frais. LA PRÉSENTE GARANTIE EST DONNÉE EXPRESSÉMENT ET CONSTITUE LA SEULE GARANTIE DONNÉE PAR LA SOCIÉTÉ  EN CE QUI CONCERNE LE PRODUIT. LA SOCIÉTÉ NE FORMULE AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE.  LA SOCIÉTÉ DÉCLINE AUSSI FORMELLEMENT PAR LA PRÉSENTE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE,  Y  COMPRIS  MAIS  SANS  S’Y  LIMITER,  LES  GARANTIES  IMPLICITES  DE  QUALITÉ  MARCHANDE  ET  D’APTITUDE  À  UN ...
  • Page 21 IS-OR-Rionfuse CF 2318 Instrucciones de instalación RionFuse CF Rionfuser 3000LE Bluetooth ™  ®  Rionfuser 3000LE LT  ™  Rionfuser 3000LE USB  ™  Sistemas de residuos químicos  de polipropileno y PVDF  !  ADVERTENCIA Lea este manual ANTES de utilizar este equipo.    El hecho de no leer ni seguir toda la información    de seguridad y de uso puede provocar la muerte,    lesiones serias, daños materiales o daños en    el equipo. Guarde este manual para consultas    PIENSE posteriores.  PRIMERO EN LA SEGURIDAD PELIGRO Riesgo de electricidad, descarga eléctrica y    choque eléctrico. ...
  • Page 22 Recomendaciones de calibración  Se recomienda enfáticamente calibrar cada procesador al menos una vez cada dos (2) años. Esto ayudará a garantizar que el  procesador de electrofusión Rionfuser™ esté calibrado de manera adecuada y permitir que cualquier problema potencial  se identifique de forma temprana.  RF­3000LE  Cuando el período de calibración haya expirado, el procesador mostrará el mensaje “Error 113: Calibración requerida”,  lo que informa al operador que la fecha de calibración ha terminado. Cuando esto ocurre, el procesador dejará de  realizar fusiones hasta que se haya recalibrado.  Rionfuser™ LT  Cuando el período de calibración haya expirado, el procesador mostrará el mensaje “Error 113: Calibración requerida”,  lo que informa al operador que la fecha de calibración ha terminado. Esto no impedirá que el procesador realice fusiones.  Sin embargo, el procesador debe calibrarse lo antes posible.  AVISO  No se puede garantizar el voltaje de salida correcto  si no se calibra el procesador al menos una vez  cada dos (2) años.  Información de contacto del servicio  Calibración del procesador de electrofusión Rionfuser :  ™ 1.    Envíe el procesador a un centro de servicio WATTS y deje que nuestros técnicos lo realicen.  Llame al (302) 451­1088 para coordinar el servicio y obtener un número de RMA para la devolución.  Se hará todo lo posible para devolver los procesadores en un plazo de 2 días hábiles.  AVISO  Consulte a su compañía de transporte para conocer el  método adecuado de empaque del procesador para los  envíos de devolución. Asegúrese siempre de que el paquete  tenga el valor de reemplazo completo. Tenga en cuenta que  la mayoría de las compañías de transporte no respetarán  las reclamaciones de seguro si el producto no se envía de  acuerdo con sus pautas. WATTS no es responsable de los  daños ocasionados en el envío.  22 ...
  • Page 23 RF­3000LE Descripción general del producto  Tamaños de conexión del procesador de electrofusión Rionfuser : 1.5" ­ 12" (38 mm a 305 mm)  ™ El procesador de electrofusión Rionfuser™ RF­3000LE es una herramienta confiable, fácil de usar y  resistente diseñada para soportar condiciones que se encuentran en sitios de construcción típicos. Viene  con una carcasa tipo maleta integral a prueba de salpicaduras y de golpes. El Rionfuser™ RF­3000LE  se utiliza para fusionar térmicamente los acoplamientos Orion Rionfuse RFCF a tuberías y acoplamientos  Orion, y se puede utilizar con productos Orion PP, FRPP o PVDF. El RF­3000LE se puede operar desde  cualquier fuente de corriente alterna (CA) que cumpla con los requisitos de potencia de entrada indicados  e incluye una interfaz de usuario intuitiva. El Rionfuser™ RF­3000LE no se puede utilizar con acoplamientos  de electrofusión de otros fabricantes. El RF­3000LE es compatible con la tecnología inalámbrica Bluetooth ®  que se puede ver de manera inmediata a través de su dispositivo móvil utilizando los sistemas operativos    Apple  o  ®  ® Google Play™.  Características  • Capacidad de fusión de las juntas múltiples  dependiente del tamaño  • Capacidad de calibración en campo  • Memoria interna descargable para almacenamiento  de datos  • Conexión inalámbrica Bluetooth a dispositivos  móviles  • Pantalla LCD de 4 x 20 con protector reemplazable  • Compacto y liviano  • Extremos de cable de salida reemplazables  Modelo RF­3000LE  en campo  • Fusible accesible para el usuario ...

  • Page 24: Instrucciones De Instalación

    Instrucciones de instalación  Paso 1  Confirme la calibración de RF­3000LE  Encienda su Rionfuser™ RF­3000LE e iniciará una prueba automática. Si la fecha de vencimiento de la calibración ya pasó o   está dentro de la duración de su proyecto, SUSPENDA todo y póngase en contacto con su representante de Orion para pedir- le instrucciones a fin de recalibrar su máquina.   Watts renuncia a toda responsabilidad por instalaciones realizadas con un Rionfuser después de su fecha de calibración.   Consulte más información en el manual de instrucciones de RF­3000LE que se incluye en el estuche.   Paso 2  Preparación de la tubería  La preparación del material es fundamental para lograr resultados satisfactorios en la fusión. Elimine las rebabas en todos los  extremos de tubería cortados en el campo. Siguiendo la tabla de profundidades de inserción de los acoplamientos, marque la  profundidad de inserción del tubo o acoplamiento desde el extremo de la tubería o accesorio para asegurar que esté colocado  correctamente durante el ciclo de fusión. Luego, con la malla de esmeril de grano 60, lije los extremos de la tubería y aco- plamientos marcados para quitar el “brillo” natural del plástico. Después del lijado, limpie bien todas las superficies de la junta  con alcohol isopropílico para eliminar cualquier rastro de suciedad, polvo, grasa y contaminantes que queden luego de lijar, así  como cualquier materia extraña de la superficie. Sugerimos usar un atomizador con alcohol isopropílico al 90 % o más para  enjuagar un paño que no suelte pelusa y limpiar por completo la superficie de la junta.  Marca de profundidad de la inserción del acoplamiento  Diámetro de la tubería  Marque la distancia desde el extremo de la tubería  in (cm) in (cm) 1 1/2 (3.81 cm)  1 (2.54 cm)  2 (5.08 cm)  1 (2.54 cm)  3 (7.62 cm)  1 3/8 (3.49 cm)  4 (10.16 cm)  1 3/8 (3.49 cm)  6 (15.24 cm)  2 (5.08 cm)  8 (20.32 cm)  2 5/8 (6.67 cm)  10 (25.4 cm)  2 5/8 (6.67 cm)  12 (30.48 cm) ...
  • Page 25 Instrucciones de instalación  Paso 4  Conexión de los cables conductores  El instalador debe asegurarse de que la junta tenga el soporte adecuado durante el ciclo de fusión y, después, cuando  la junta se enfríe a temperatura ambiente. En instalaciones subterráneas, la junta debe estar protegida de deslaves de  tierra en el área de fusión del ensamble. Si la temperatura ambiente ha bajado a menos de 60 °F (15 °C) en las últimas  24 horas, recomendamos usar mantas calentadoras para envolver, sostener y proteger la tubería durante el proceso de  fusión. Con la unidad de Rionfuser conectada a una fuente de energía exclusiva y encendida, conecte los cables principales  al acoplamiento.  Conecte los cables conductores  Paso 5  Seleccione el estilo de acoplamiento  La unidad ahora pedirá al instalador que seleccione el accesorio con la instrucción “SELECT FITTING STYLE” (SELECCIONE  EL ESTILO DE ACOPLAMIENTO). Desplácese hacia ARRIBA o hacia ABAJO para resaltar el estilo de acoplamiento  adecuado que se unirá y luego presione START (EMPEZAR) para seleccionarlo.  Pantalla de selección del estilo de acoplamiento  Paso 6  Selección de la medida del tubo  A continuación, la unidad pedirá al instalador que seleccione la medida de la junta que se unirá. Desplácese hacia ARRIBA o  hacia ABAJO para resaltar la medida correcta y presione START para seleccionarla.  Pantalla de selección de medidas de acoplamiento  25 ...
  • Page 26 Instrucciones de instalación  Paso 7  Selección del ciclo de calor  La unidad preguntará si es necesario un ciclo de precalentamiento para la junta. Si se realizará una fusión donde las  temperaturas de las tuberías están fuera del rango de 60 a 90 °F (15 a 32 °C), consulte con el departamento técnico de  Orion Fittings al (910) 865­7530 antes de proseguir. Todas las demás fusiones deben realizarse usando el ciclo STANDARD,  que se selecciona al presionar el botón START.  Pantalla de selección del tipo de ciclo de fusión  Paso 8  Verificación de los parámetros de soldadura  La pantalla mostrará el aviso “VERIFY WELDING PARAMETERS” (VERIFICAR PARÁMETROS DE SOLDADURA) y sonará  un pitido para indicar que la unidad de fusión está lista para empezar a soldar. Confirme que los datos de soldadura que se  muestran en la pantalla coinciden con la junta que está por unirse. Si la información es incorrecta, presione el botón STOP/  BACK (DETENERSE/VOLVER) para volver a las opciones del menú y corregir los parámetros de fusión. Una vez verificados  los parámetros, presione START para empezar la soldadura por fusión.  Pantalla de selección del tipo de ciclo de fusión  Paso 9  Terminación exitosa de la soldadura  Luego de presionar START, el Rionfuser™ iniciará la soldadura. Una vez terminado el ciclo de soldadura, sonará una señal  audible para indicar que la soldadura de fusión está completa. Si el patrón de sonidos es una serie de pitidos iguales y  consistentes, la junta se realizó satisfactoriamente. Si es una serie de pitidos irregulares, esto indica que hubo un error  durante el ciclo de fusión (si recibe un código de error durante la fusión, comuníquese con su representante local de Orion  para que le informe cómo solucionar problemas). Al terminar la junta, puede retirar los cables conductores y repetir el  proceso en la próxima junta.  Para descargar los datos de fusión completos, consulte nuestro manual IOM­OR­RIONFUSE 2128 para obtener  instrucciones.  AVISO  No aplique tensión sobre las juntas recién fusionadas hasta  que se enfríen a temperatura ambiente, por lo general de 10  a 20 minutos, según el tamaño. La pantalla de terminación de  la soldadura lograda no elimina la necesidad de pruebas de  fugas del sistema  Pantalla de terminación de la soldadura lograda  26 ...
  • Page 27 Acoplamiento de polipropileno Rionfuse CF  Acoplamiento de PVDF de Rionfuse CF  Medida de tubo  Tiempo de fusión  Corriente de fusión  Medida de tubo  Tiempo de fusión  Corriente de fusión  in (cm) min. in (cm) min. 1 1/2 (3.81 cm)  2:00  8.25  1 1/2 (3.81 cm)  2:00  8.25  2 (5.08 cm)  2:00  8.25  2 (5.08 cm)  2:00  8.25  3 (7.62 cm)  3:00  14.25  3 (7.62 cm)  3:00  14.25  4 (10.16 cm)  3:00  14.25  4 (10.16 cm)  3:00  14.25  6 (15.24 cm)  4:30  19.00 ...

  • Page 28: Fuentes De Alimentación

    Rionfuser™ LT  El procesador de electrofusión Rionfuser™ LT tiene un conector D­sub de 9 pines en lugar de un conector USB host. Para  descargar datos de fusión de un procesador de electrofusión Rionfuser™ LT en una unidad flash USB, necesitará un adaptador  de puerto USB a puerto serie. Este adaptador está disponible para su venta en WATTS. Se puede utilizar un adaptador con  varios procesadores.  Las siguientes imágenes muestran un conector D­sub de 9 pines y el adaptador instalado para su referencia.  USB Host Conector  USB Host  9 Pin D­Sub  D­Sub de  Connector  9 pines  Adapter Adaptador  Installed instalado  Los datos de fusión de un procesador de electrofusión RD­3000LE Bluetooth  se descargan de forma inalámbrica a través de  ® la aplicación EF Utilites. Una vez que se hayan descargado los datos, se pueden ver en cualquier momento con un teléfono  inteligente, una tableta o una computadora.  Para descargar los datos de fusión del procesador a la aplicación EF Utilities, siga los siguientes pasos:  1.   Encienda el procesador y permita que continúe a través de la INTERNAL SELF TEST (AUTOPRUEBA INTERNA) hasta  que llegue a la pantalla CONNECT LEADS (CONECTAR CABLES).  2.   Abra la aplicación EF Utilities en su teléfono inteligente o tableta y seleccione “Connect to EF Machine” (Conectar a  EF Machine).  3.  Siga las instrucciones de descarga en la aplicación.   Todas las indicaciones de progreso y los comentarios del usuario se comunican a través de la aplicación EF Utilities, que está     disponible en las app stores iOS y Android. Para configurar una cuenta y registrar su(s) procesador(es) EF, comuníquese con     EF Technologie.   Fuentes de alimentación  Al instalar acoplamientos de electrofusión en aplicaciones de campo, es necesario contar con una fuente confiable de CA para  el procesador. Esta fuente de CA debe:  •  Recibir el correcto mantenimiento y estar sujeta a un programa de mantenimiento periódico. ...

  • Page 29: Mantenimiento General

    Los cables de extensión no deben utilizarse al fusionar varios acoplamiento al mismo tiempo.  Advertencias de calibración  **Esta sección se aplica únicamente al procesador de electrofusión RF­3000LE.   Los procesadores de electrofusión Rionfuser™ están programados para proporcionar a los operadores tiempo suficiente para     programar una calibración. Sin embargo, si el procesador de electrofusión RF­3000LE alcanza su fecha límite de calibración,     dejará de fusionar hasta que se haya calibrado.   Cuando la fecha límite de calibración sea dentro de los 90 días o menos, el procesador mostrará recordatorios cada vez que la     máquina esté encendida. El recordatorio de calibración tendrá un aspecto similar al siguiente:   90 DÍAS  RECORDATORIO DE Calibración vence el  mm/dd/aaa  PRESIONAR INICIO  El procesador hará una cuenta regresiva de la cantidad de días hasta que se venza la calibración. El texto mm/dd/aaaa  muestra el mes, el día y el año en que vence la calibración.  Para evitar que se bloquee el procesador, Watts recomienda programar una calibración tan pronto como  comience a mostrar este mensaje recordatorio.  En la fecha de vencimiento de la calibración, el procesador mostrará: “Error 113: Calibración requerida”, y dejará de fusionar  hasta que se calibre.  Cuando el procesador de electrofusión RF­3000LE muestre el Error 113, no se fusionará hasta que se  haya calibrado.  Para programar una calibración, consulte la página 2 para obtener instrucciones e información de contacto.  Mantenimiento general  Cambio del fusible  **Esta sección se aplica únicamente al procesador de electrofusión RF­3000LE. El procesador de electrofusión  Rionfuser™ LT no tiene un fusible externo que pueda cambiarse.  Notas importantes  •  El fusible protege los circuitos electrónicos internos. Si la pantalla se enciende al conectar la corriente, NO necesita  reemplazar el fusible.  •  Este procedimiento debe realizarse en un entorno de “taller”, nunca en un entorno de “campo”.  •  La causa más probable de la falla del fusible es un generador defectuoso o de tamaño inadecuado. Si tiene un problema ...
  • Page 30 AVISO  Consulte con las autoridades competentes para  conocer los requisitos locales de instalación.  Garantía limitada: Watts Regulator Co. (la “Compañía”) garantiza que cada producto estará libre de defectos en el material  y mano de obra cuando se usen de forma normal en un periodo de un año a partir de la fecha de envío original. En caso de  que tales defectos se presenten dentro del período de garantía, la Compañía, a su criterio, reemplazará o reacondicionará  el producto sin cargo alguno. LA GARANTÍA ESTABLECIDA EN ESTE DOCUMENTO SE OTORGA EXPRESAMENTE Y ES LA ÚNICA GARANTÍA OTORGADA  POR LA COMPAÑÍA CON RESPECTO AL PRODUCTO. LA COMPAÑÍA NO OFRECE NINGUNA OTRA GARANTÍA, EXPRESA  NI  IMPLÍCITA.  POR  ESTE  MEDIO,  LA  COMPAÑÍA  RENUNCIA  ESPECÍFICAMENTE  A  TODAS  LAS  DEMÁS  GARANTÍAS,  EXPRESAS O IMPLÍCITAS, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD  PARA UN PROPÓSITO EN PARTICULAR.  El  recurso  descrito  en  el  primer  párrafo  de  esta  garantía  constituirá  el  único  y  exclusivo  recurso  por  incumplimiento  de ...
