Vemer VELUX User Manual

V3IS00920-010
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
2

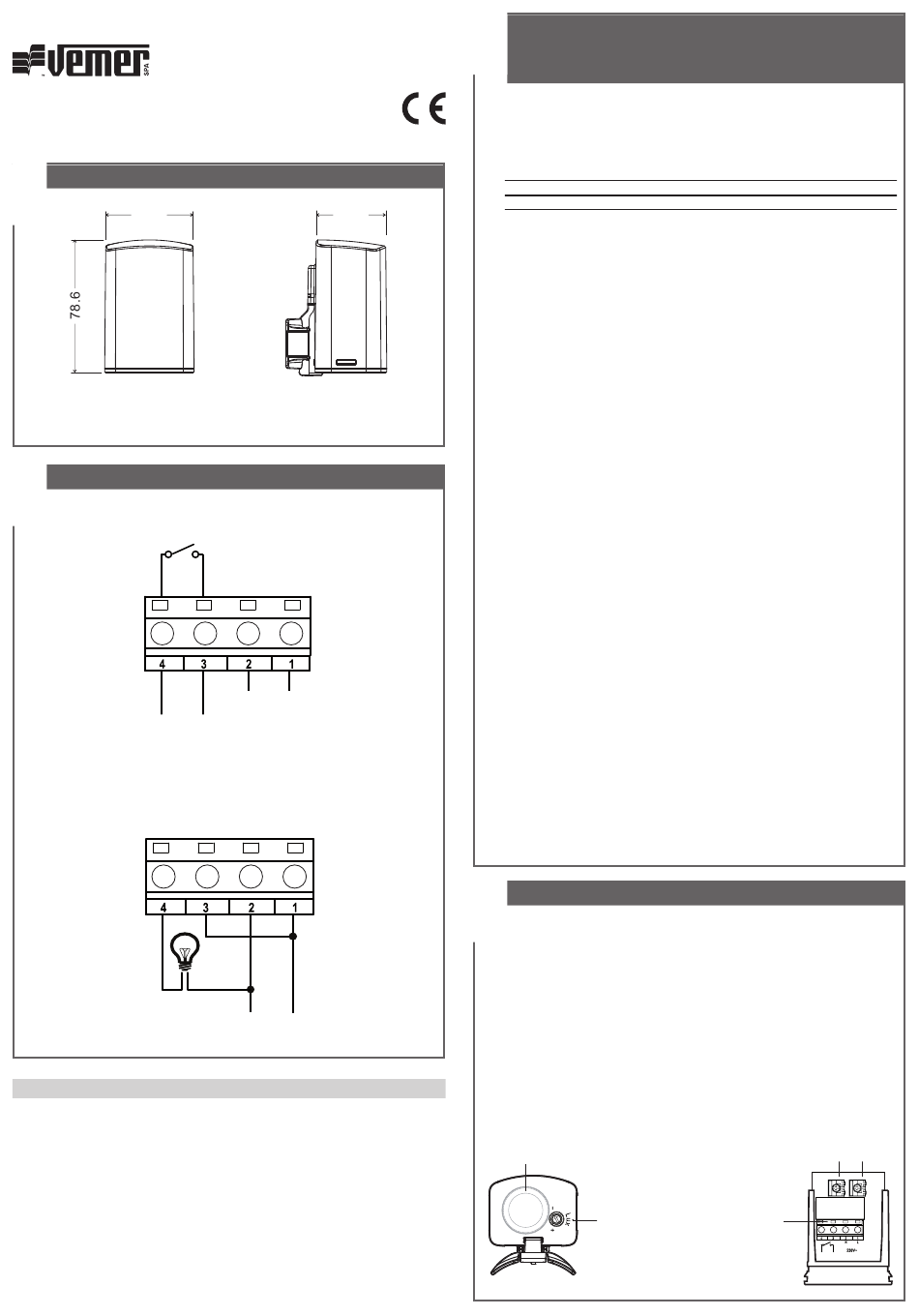

DIMENSIONI
51.7
3
SCHEMI DI COLLEGAMENTO
10 A / 250 V~
μ
CARICO
Esempio di collegamento con lampade da 230 V~
NORME DI RIFERIMENTO
La conformità con le Direttive Comunitarie:
2014/35/UE (LVD)
2014/30/UE (EMCD)
è dichiarata in riferimento alle seguenti norme armonizzate:
• CEI EN 60669-2-1
VELUX - VEREG
41.2
230 V~
50/60 Hz
N L
09-2017
1
Manuale d'Uso
INTERRUTTORI CREPUSCOLARI
 Leggere attentamente tutte le istruzioni
Gli interruttori crepuscolari VELUX e VEREG sono dispositivi di comando
elettronici di interruzione con micro-disconnessione (μ) di apertura fra i
contatti (EN60669-2-1), con soglia di intervento regolabile. VEREG permette
anche la regolazione dell'isteresi e del tempo di intervento.
Codice Modello
VJ57030000
Velux
VJ57110000
Vereg
AVVERTENZE DI SICUREZZA
Durante l'installazione ed il funzionamento dello strumento è necessario
rispettare le seguenti indicazioni:
1) Lo strumento deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare il prodotto se qualche parte risulta danneggiata.
3) Lo strumento deve essere installato e messo in funzione in conformità con
la normativa vigente in materia di impianti elettrici.
4) Nell'impianto elettrico dell'edificio in cui lo strumento viene installato va
compreso un interruttore ed un dispositivo di protezione dalle sovracorrenti
5) Non utilizzare lo strumento per scopi diversi da quelli indicati.
6) In caso di malfunzionamento dello strumento non eseguire interventi di
riparazione e contattare direttamente l'assistenza tecnica.
7) Lo strumento può essere utilizzato in ambienti con categoria di
sovratensione III e grado di inquinamento 2.
8) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
9) Dopo l'installazione deve essere garantita la inaccessibilità ai morsetti di
collegamento senza l'uso di appositi utensili.
CARATTERISTICHE TECNICHE
• Alimentazione: 230 Vac (-15% ÷ +10%) 50/60 Hz
• Assorbimento: 3VA (0,5W)
• Portata dei contatti: 10 A/250 V~ su carico resistivo
• Tipo di carico:
- Lampade fluorescenti max: 360W/230 V~ (cos ϕ ≥0,8)
- Lampade a incandescenza: max 800 W/230 V~
• Soglia di intervento: 3 ÷ 70 Lux
• Isteresi:
- Velux: 4 Lux non modificabile
- Vereg: 1 ÷ 10 Lux
• Tempo di intervento:
- Velux: 10 secondi non modificabile
- Vereg: 0 ÷ 40 secondi
• Diametro massimo del foro del passacavo per il passaggio dei cavi: 15 mm
• Morsettiera per conduttori con sezione massima dei cavi 1,5 mm²
• Contenitore: resina di policarbonato antischock
• Temperatura di funzionamento: 0 ÷ +50 °C
• Temperatura di immagazzinamento: -10 ÷ +60 °C
• Umidità di funzionamento: 20÷90% non condensante
• Grado di protezione: IP54
4
INSTALLAZIONE
• L'installazione può avvenire a parete o a palo (tramite adattatore presente
nella confezione)
• Svitare la vite di blocco e rimuovere la calotta
• Far passare i cavi attraverso il passacavo posto sul lato inferiore e collegare
i cavi dell'alimentazione e del carico, rispettando lo schema di collegamento
• Evitare di installare il dispositivo in luoghi in cui si possono verificare
abbagli o riflessi
• Regolare la soglia di intervento attraverso il trimmer posto sul lato inferiore
(range 3 ÷ 70 lux)
• Regolare l'isteresi con il trimmer P2 e il tempo di intervento con il trimmer
P3 (solo per Vereg)
• Riposizionare la calotta e avvitare la vite di blocco.
Passacavo
Trimmer per
regolazione soglia
Descrizione
Interruttore crepuscolare con 1 regolazione
Interruttore crepuscolare con 3 regolazioni
P3 P2
Morsettiera per il
collegamento
dell'alimentazione e
del carico
