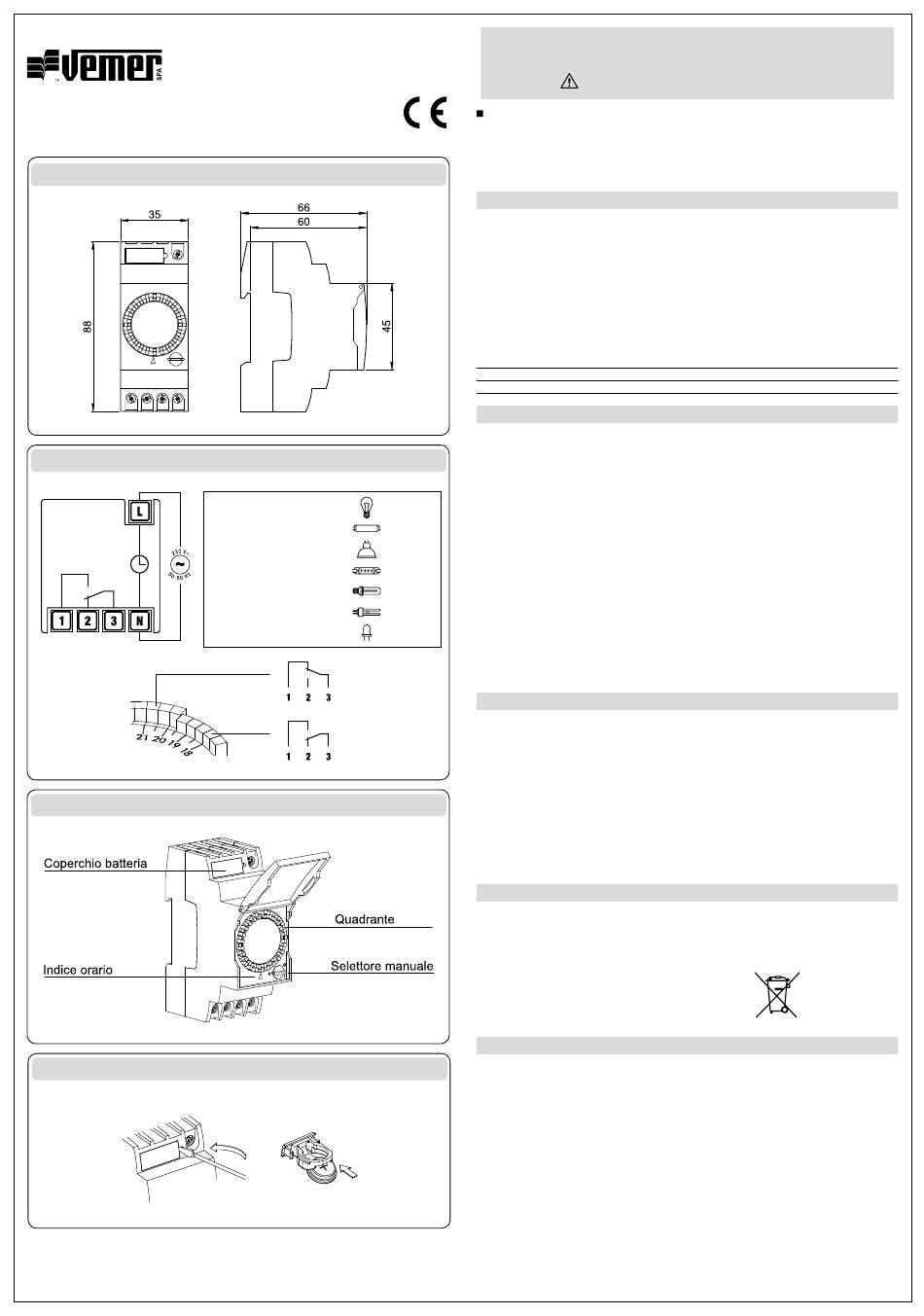

DESCRIZIONE

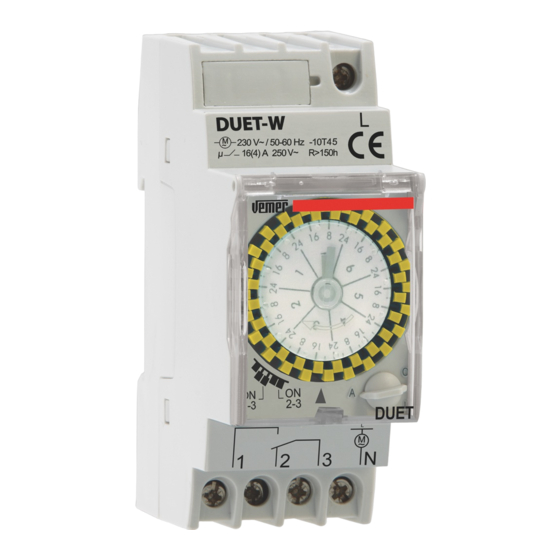

DUET-D
DUET-W
Gli orologi elettromeccanici DUET-D e DUET-W sono dispositivi di comando elettromeccanico
che controllano un carico elettrico mediante programmi giornalieri (Duet-D) o settimanali
(Duet-W). Sono destinati ad operare in ambienti domestici e similari con grado di inquinamento
normale.
Lo sportellino sul frontale del dispositivo consente la sostituzione della batteria all'esaurimento
della stessa.
AVVERTENZE DI SICUREZZA
1) Il dispositivo deve essere installato e messo in funzione da persona qualificata,
rispettando scrupolosamente gli schemi di collegamento riportati in questo manuale
2) Dopo l'installazione deve essere garantita la inaccessibilità ai morsetti senza l'uso di
appositi utensili
3) Prima di accedere ai morsetti di collegamento, assicurarsi che i conduttori non siano
in tensione
4) Non collegare o alimentare il dispositivo se qualche parte di esso risulta danneggiata
5) Il dispositivo deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici
6) Non utilizzare il dispositivo per scopi diversi da quelli indicati.
Codice
VP879100
VE125100
CARATTERISTICHE TECNICHE
• Alimentazione: 230 V~ 50/60 Hz
• Portata dei contatti: 16 (4) A 250 V~
• Assorbimento: 0,5 W
• Precisione di funzionamento: ± 1 secondo/giorno a 23°C
• Tipo di quadrante: 48 cavalieri
• Tempo minimo di manovra:
3000 W
- DUET-D: 30 minuti
- DUET-W: 3,5 ore (210 minuti)
1200 VA
• Precisione di manovra:
2000 VA
- DUET-D: ± 5 minuti
- DUET-W: ± 35 minuti
3000 W
• Comando manuale tramite selettore a 3 posizioni:
0 - Spento permanente (la programmazione impostata sarà ignorata)
1000 VA
A - Funzionamento automatico
900 VA I - Acceso permanente (la programmazione impostata sarà ignorata)
• Riserva di carica: 150 ore (batteria NiMH ricaricabile - sostituibile)
200 VA
• Temperatura di funzionamento: -10 °C ÷ +45 °C
• Classe di protezione: II
• Grado di protezione: IP20
• Contenitore: 2 moduli DIN
PROGRAMMAZIONE
• Sollevare il coperchio di protezione trasparente, posto sul frontale dell'orologio
• Posizionare tutti i cavalierini verso la parte interna della corona circolare (contatto 3-2 chiuso)
• Programmare l'intervento dell'orologio posizionando i cavalierini con un movimento orizzontale
dall'interno verso l'esterno (contatto 3-1 chiuso). Ciascun cavalierino corrisponde a 30 minuti di
manovra per il Duet-D e 3,5 ore per il Duet-W
• Il numero dei cavalierini spostati determina la durata della manovra
• Impostare l'orario corrente agendo direttamente sul disco dei minuti facendolo ruotare nel senso
indicato dalla freccia fino alla corrispondenza con l'indice orario
• Chiudere il coperchio di protezione
• Alimentare il dispositivo
• I modi di funzionamento possibili sono 3, selezionabili attraverso il selettore manuale posto sul
frontale dell'interruttore.
SOSTITUZIONE BATTERIA
• Per sostituire la batteria:
- scollegare l'alimentazione
- estrarre il porta batteria
- sostituire la batteria
- collegare l'alimentazione
• Usare solo batterie tipo V80H
• Gettare le batterie esauste rispettando le disposizioni di legge
vigenti in relazione allo smaltimento dei rifiuti pericolosi.
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie
2014/35/UE (LVD)
2014/30/UE (EMCD)
è dichiarata in riferimento alla Norma Armonizzata:
• CEI EN 60730-2-7
Manuale d'Uso
OROLOGIO ELETTROMECCANICO A CAVALIERI
Leggere attentamente tutte le istruzioni
Modello Descrizione
DUET-D Orologio elettromeccanico a cavalieri - giornaliero
DUET-W
Orologio elettromeccanico a cavalieri - settimanale
