Summary of Contents for Flash P7100550

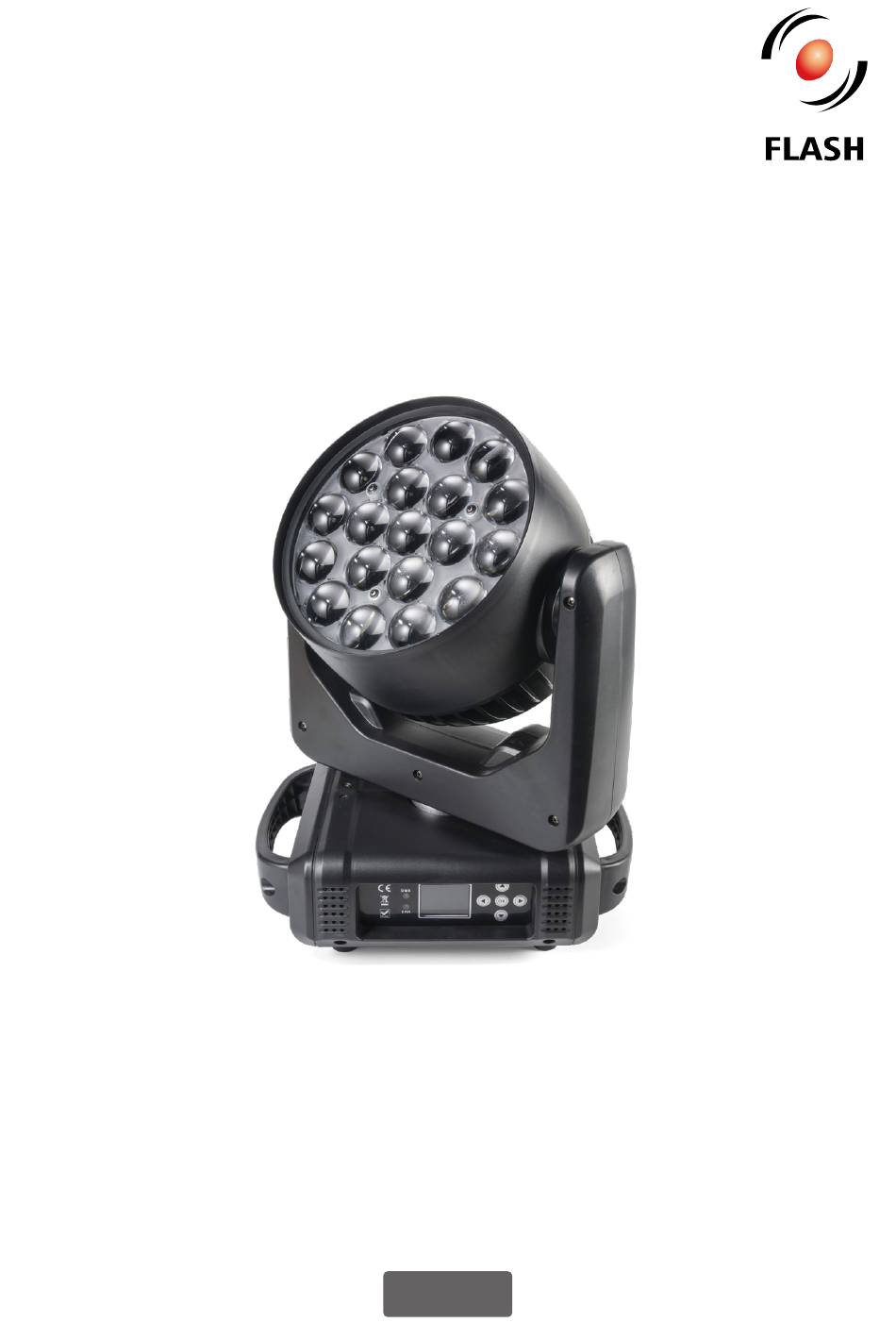

- Page 1 User Manual Instrukcja Obsługi Moving Head 19x15 ZOOM (3 Sections) P7100550...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING Moving Head 19x15W ZOOM. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is 2. SAFETY INFORMATION higher than this. ... -
Page 3: Product Information
Moving Head 19x15W ZOOM • Art No P7100550 3. PRODUCT INFORMATION Light Source: 19pcs x 15W 4in1 LED Power supply: 100-245V AC, 50-60Hz Power consumption: 300W PAN range: 5400 TILT range: 2700 Net Weight: 7,6 kg Weight with packaging: 55 kg (4x Moving... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~245V 300W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Setting Interface
Moving Head 19x15W ZOOM • Art No P7100550 6. SETTING INTERFACE Options Instructions 001-512 from machine status: receive DMX signal from console or host Press „ok” to enter edit status. At this time, select the hundreds place, press „up” and „down”. -
Page 6: Dmx Channels
User Manual •Instrukcja Obsługi 7. DMX CHANNELS Setting 16 CH Mode Channel Function Tilt P/T Speed Dimmer Red (R) group 1 Green (G) group 1 Blue (B) group 1 White (W) group 1 Strobo Zoom Function mode Functional mode speed Pan Fine Tilt Fine Rest(255) - Page 7 Moving Head 19x15W ZOOM • Art No P7100550 24 CH Mode Channel Function Tilt P/T Speed Dimmer Red (R) group 1 Green (G) group 1 Blue (B) group 1 White (W) group 1 Red (R) group 2 Green (G) group 2...
- Page 8 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! UWAGA! Moving Head 19x15W ZOOM posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni.
-
Page 9: Informacje O Produkcie
Moving Head 19x15W ZOOM • Art No P7100550 Dziękujemy za zakup urządzenia . Ze względów Moving Head 19x15W ZOOM bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. Nie należy korzystać z urządzenia 2. ZASADY BEZPIECZENSTWA w warunkach dużej wilgotności powietrza... -
Page 10: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin ŻEŃSKI MĘSKI 2. Zasilanie (wejście/wyjście) – złącze: powerCON GROUND DMX - 5.1 Podłączenie sygnału DMX DMX + Połączenie odbywa się... - Page 11 Moving Head 19x15W ZOOM • Art No P7100550 6. USTAWIENIA INTERFEJSU Opcje Wyjaśnienie 001-512 od statusu maszyny: odbierz sygnał DMX z konsoli lub hosta Naciśnij „ok” aby wejść w stan edycji. W tym momencie wybieramy setki miejsc, naciskamy „góra” i „dół”.
- Page 12 User Manual •Instrukcja Obsługi 7. KANAŁY DMX Ustawienia Tryb 16 CH Kanał Funkcja Tilt Szybkość P/T Dimmer Czerwony (R) grupa 1 Zielony (G) grupa 1 Niebieski (B) grupa 1 Biały (W) grupa 1 Strobo Zoom Tryb funkcji Prędkość trybu funkcjonalnego Pan Fine Tilt Fine Rest(255)
- Page 13 Moving Head 19x15W ZOOM • Art No P7100550 Tryb 24 CH Channel Function Tilt Szybkość P/T Dimmer Czerwony (R) grupa 1 Zielony (G) grupa 1 Niebieski (B) grupa 1 Biały (W) grupa 1 Czerwony (R) grupa 2 Zielony (G) grupa 2 Niebieski (B) grupa 2 Biały (W) grupa 2...
- Page 14 User Manual •Instrukcja Obsługi...
- Page 15 Moving Head 19x15W ZOOM • Art No P7100550...
- Page 16 F7100550 www.flash-butrym.pl...
