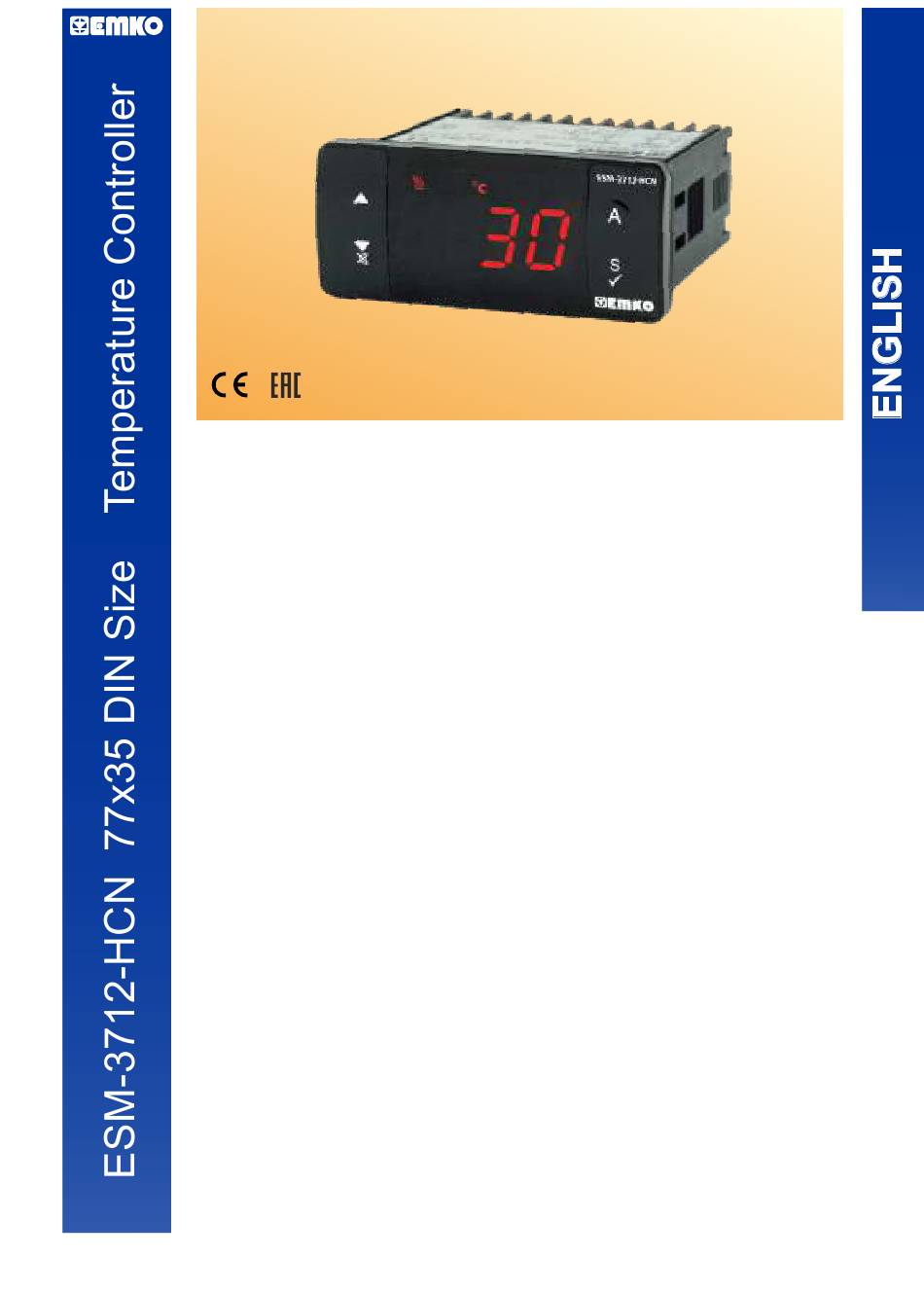

ESM-3712-HCN 77 x 35 DIN Size
Digital ON / OFF Temperature
Controller (ALARM+SET)
- 4 Digits Display
- NTC Input or
PTC Input or
J Type thermocouple Input or,
K Type thermocouple Input or,
2-Wire PT-100 Input or,
2-Wire PT-1000 Input
-
ON/OFF temperature control
-
2 output for compressor and alarm controls
- Selectable heating or cooling function
- Selection of operation with hysteresis
- Adjustable temperature offset
- Process Set value and Alarm Set value low limit and set value
high limit boundaries
- Operation selection of compressor operates continuously,
stops or operates periodically in case of sensor defect
- Compressor protection delays
- Alarm parameters
- Adjustable Alarm Set Value from front panel
-
Adjustable internal buzzer according to Sensor prob defect and
Alarm status
- Password protection for programming section
- Installing parameters using Prokey
- Remote access, data collecting and controlling with Modbus RTU
- Having CE mark according to European Norms
(Must be determined in order.)
Instruction Manual. ENG ESM-3712-HCN 01 V03 10/19

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ESM-3712-HCN5311 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EMKO ESM-3712-HCN5311

Summary of Contents for EMKO ESM-3712-HCN5311

  • Page 1 ESM-3712-HCN 77 x 35 DIN Size Digital ON / OFF Temperature Controller (ALARM+SET) - 4 Digits Display - NTC Input or PTC Input or J Type thermocouple Input or, K Type thermocouple Input or, 2-Wire PT-100 Input or, 2-Wire PT-1000 Input (Must be determined in order.) ON/OFF temperature control 2 output for compressor and alarm controls...
  • Page 2 1.Preface ESM-3712HCN series temperature controllers are designed for measuring and controlling temperature. They can be used in many applications with their On / Off control form, heating and cooling control form and easy-use properties. Some application fields which they are used are below: Application Fields Applications...
  • Page 3 1.4 Warranty EMKO Elektronik warrants that the equipment delivered is free from defects in material and workmanship. This warranty is provided for a period of two years. The warranty period starts from the delivery date. This warranty is in force if duty and responsibilities which are determined in warranty document and instruction manual performs by the customer completely.
  • Page 4 2. General Description Mounting Clamp Front Panel IP65 protection Panel Surface NEMA 4X (maximum thickness 15 mm / 0.59 inch) 2.1 Front View and Dimensions of ESM-3712-HCN Temperature Controller Maximum 15 mm / 0.59 inch 65 mm / 2.56 inch 76 mm / 3 inch 6 mm / 0.24 inch 2.2 Panel Cut-Out...
  • Page 5 2.3 Panel Mounting 1-Before mounting the device in your panel, 3- Insert the mounting clamps to the fixing sockets make sure that the cut-out is of the right size. that located left and right sides of device and make the unit completely immobile within the panel 2-Insert the device through the cut-out.

  • Page 6: Electrical Wiring Diagram

    4. Electrical Wiring Diagram Temperature Sensor Input TC, NTC, PTC, PT-100 or PT-1000 Supply Voltage Input V ± 230V ( %15) 50/60Hz V ± 115V ( %15) 50/60Hz V ± ( %15) 50/60Hz W ± ( %15) 50/60Hz 10...30 V Must be determined in order.

  • Page 7: Button Definitions

    5.Front Panel Definition and Accessing to the Menus 11 12 BUTTON DEFINITIONS 1. Increment Button : ** It is used to increase the value in the Set screen and Programming mode. **In the main operation screen: After pressing this button for 5 seconds, alarm output will be Active manually during pressing button.
  • Page 8 6. Changing and Saving Temperature Set Value Main Operation Screen SET Value Screen ü When SET button pressed ‘’S’’ led will Temperature set value can be active and temperature set value will be changed with increment be displayed. and decrement buttons. SET Value Screen Main Operation Screen ü...

  • Page 9: Programming Mode Parameter List

    6.2 Programming Mode Parameter List Temperature Unit Selection Parameter ( Default = 0 ) MODBUS ADDRESS : 40002 °C selected. °F selected. Decimal Seperator Enabling Parameter ( Default = 0 ) MODBUS ADDRESS:40003 Disable. Enable. Hysteresis Parameter for Compressor Output (Default = 1) MODBUS ADDRESS:40004 From 1 to 20°C for NTC (-50°C, 100°C), PTC (-50°C, 150°C), J Type TC ( 0°C, 800°C ), K Type TC ( 0°C, 1000°C), PT-100 Type ( -50°C,400°C ), PT-1000 Type ( -50°C,400°C )
  • Page 10 Compressor Stop-Start Delay Parameter ( Default = 0) MODBUS ADRES:40010 When compressor is inactive, this time delay must be expired for activation of the compressor. It can be adjusted from 0 to 20 minutes. Compressor Start-Start Delay Parameter ( Default = 0) MODBUS ADRES:40011 This time delay must be expired between two activation of the compressor.
  • Page 11 Buzzer Function Selection Parameter ( Default = 0 ) MODBUS ADDRESS:40023 Buzzer is inactive. Buzzer is active if an alarm occurs. Buzzer is active during sensor failures. Buzzer is active during alarm or sensor failures. Buzzer is active during this time ( Default = ) MODBUS ADDRESS:40024 If buzzer function selection parameter value...
  • Page 12 6.4 Operation Graphics of Alarm Output and Alarm Types ( Alarm Latching Output is Selected ) Power Power Time Time °C °C Alarm Alarm Status Status Time Time Decrement Button must Alarm Alarm be pressed Output Output to make alarm Active Active output is...
  • Page 13 6.5 Operation Graphics of ESM-3712-HCN Temperature Controller 1-If Operating Type Parameter Value = 1 (Cooling), Switch On Delay After Power On Parameter Value ³ 1 , Compressor Stop/Start Time Delay Parameter Value ³ 1 and Compressor Start/Start Time Delay Parameter Value ³...
  • Page 14 6.7 Entering To The Programming Mode, Changing and Saving Parameter Password Entering Screen Main Operation Screen ü ü Press SET button for When SET button is pressed for 5 Note1: If programming accessing to the seconds, “PR” led starts to blink. If mode accessing password entering programming mode entering...
  • Page 15 7. Specifications Device Type : Temperature Controller Housing&Mounting : 76mm x 34.5mm x 71mm plastic housing for panel Mounting. Panel cut-out is 71x29mm. Protection Class : NEMA 4X (Ip65 at front, Ip20 at rear). Weight : Approximately 0.20 Kg. Environmental Ratings : Standard, indoor at an altitude of less than 2000 meters with none condensing humidity.

  • Page 16: Ordering Information

    NTC, sensor type (V = 0,3 or 4) must be declared in ordering information. Thank you very much for your preference to use Emko Elektronik products, please visit our web page to download detailed user manual. Your Technology Partner...
  • Page 17 ESM-3712-HCN Digitaler EIN/AUS- Temperaturregler DIN-Größe 77 x 35 (ALARM+SET) – 4-stelliges Display – NTC-Eingang oder PTC-Eingang (muss in der Bestellung angegeben werden.) – Auswählbare Heiz- oder Kühlfunktion – Auswahl des Betriebs mit Hysterese – Einstellbarer Temperatur-Offset – Prozesssollwert Unter- und Obergrenzen –...
  • Page 18 1. Vorwort Temperaturregler der Baureihe ESM-3712-HCN sind auf die Temperaturmessung und - regelung ausgelegt. Mit ihrer Ein/Aus-Regelungsfunktion, Heiz- und Kühlfunktionen und benutzerfreundlichen Eigenschaften können sie in zahlreichen Anwendungen eingesetzt werden. Nachfolgend sind einige Anwendungsbereiche aufgelistet, für die sie geeignet sind Anwendungsbereiche Anwendungen Glas...
  • Page 19 Anweisungshandbuch angegeben ist. 1.4 Garantie EMKO Elektronik garantiert, dass die Ausrüstung frei von Material- und Herstellungsschäden ist. Diese Garantie gilt für einen Zeitraum von zwei Jahren. Der Garantiezeitraum beginnt mit dem Lieferdatum. Diese Garantie gilt, solange der Kunde alle im Garantiedokument und im Betriebshandbuch angegebenen Verpflichtungen und Verantwortlichkeiten einhält.
  • Page 20 2. Allgemeine Beschreibung Montageklammer Frontplatte IP65 Schutz Schaltschrankoberfläche NEMA 4X (max. Dicke 15 mm / 0,59") 2.1 Vorderansicht und Abmessungen des Temperaturreglers ESM-3712-HCN Maximum 15 mm / 0.59 inch 65 mm / 2.56 inch 76 mm / 3 inch 6 mm / 0.24 inch 2.2 Einbauausschnitt 110 mm / 4.33 inch (min) 71 mm / 2.79 inch...
  • Page 21 2.3 Schaltschrankmontage 3-Setzen Sie die Montageklammern in die 1-Bevor Sie das Gerät in Ihrem Schaltschrank Befestigungssockel links und rechts vom Gerät ein montieren, stellen Sie sicher, dass der Ausschnitt und sorgen Sie dafür, dass die Einheit fest sitzt. die richtige Größe hat. 2-Setzen Sie das Gerät durch den Ausschnitt ein.

  • Page 22: Elektrischer Schaltplan

    4. Elektrischer Schaltplan Temperatursenso TC, NTC, PTC, PT-100 oder PT-1000 Versorgungsspannungseingang V ± 230V ( %15) 50/60Hz V ± 115V ( %15) 50/60Hz V ± ( %15) 50/60Hz W ± ( %15) 50/60Hz 10...30 V Muss in der Bestellung angegeben werden.
  • Page 23 5. Definition der Frontplatte und Zugriff auf die Menüs 11 12 TASTENDEFINITIONEN 1. Inkrement-Taste: ** Wird verwendet, um einen Wert auf dem Einstellungsbildschirm und im Programmiermodus zu erhöhen. **Im Hauptbedienungsbildschirm: Nachdem Sie diese Taste 5 Sekunden lang gedrückt haben, wird der Alarmausgang beim Drücken der Taste manuell aktiviert.
  • Page 24 6. Änderung und Speichern des Temperatursollwerts Hauptbetriebsbildschirm SOLLWERT-Bildschirm ü Wenn die SET-Taste gedrückt wird, leuchtet Der Temperatursollwert kann mit den die LED „S" und der Temperatursollwert wird Inkrement- und Dekrementtasten angezeigt. geändert werden. SOLLWERT-Bildschirm Hauptbetriebsbildschirm ü Wenn die SET-Taste gedrückt wird, „S"...
  • Page 25 6.2 Parameterliste für den Programmiermodus Parameter Auswahl Temperatureinheit (Standard = 0) MODBUS-ADRESSE: 40002 ist ausgewählt. °C ist ausgewählt. °F Parameter Dezimaltrennzeichenaktivierung (Standard = 0) MODBUS-ADRESSE: 40003 Deaktiviert. Aktiviert. Parameter Hysterese für Kompressorausgang (Standard = 1 ) MODBUS-ADRESSE:40004 von 1 bis 20°C für NTC (-50°C, 100°C), PTC (-50°C, 150°C), J Typ TC ( 0°C, 800°C ),K Typ TC ( 0°C, 1000°C), PT-100 Typ ( -50°C,400°C ), PT-1000 Typ ( -50°C,400°C ) PT-100 Typ ( -20°C,100°C ),...
  • Page 26 Parameter für die Stopp/Start-Verzögerung des Kompressors (Standard = 0) MODBUS-ADRESSE: 40010 Wenn der Kompressor nicht aktiv ist, muss diese Zeitverzögerung ablaufen, bis der Kompressor wieder aktiviert wird. Kann auf einen Wert zwischen 0 und 20 Minuten eingestellt werden. Parameter für die Start/Start-Verzögerung des Kompressors (Standard = 0) MODBUS-ADRESSE: 40011 Diese Zeitverzögerung muss zwischen zwei Aktivierungen des Kompressors ablaufen.
  • Page 27 Parameter Summerfunktion-Auswahl (Standard = 0) MODBUS-ADRESSE: 40023 Summer ist inaktiv. Summer ist aktiv, wenn ein Alarm auftritt. Summer ist während Sensorfehlern aktiv. Summer ist während Alarm- oder Sensorfehlern aktiv. Während dieses Zeitraums ist der Summer aktiv (Standard = ) MODBUS-ADRESSE: 40024 Wenn für die Summerfunktion der Parameterwert =0 ist, kann dieser Parameter nicht...
  • Page 28 6.4 Betriebsgrafiken des Alarmausgangs und der Alarmtypen Leistung Leistung (Alarm-Latching-Auswahl ist ausgewählt) Zeit Zeit °C °C Alarm Alarm Status Status Zeit Zeit Um den Alarmausgang Alarm Alarm auf passiv zu schalten, muss die Ausgang Ausgang Dekrementtaste Aktiv Aktiv gedrückt werden Zeit Zeit Alarm...
  • Page 29 6.5 Betriebsgrafik des Temperaturreglers ESM-3712-HCN 1-Wenn Betriebstyp-Parameterwert = 1 (Kühlung) Einschaltverzögerung nach Einschalten Parameterwert Kompressor-Stopp/Start-Zeitverzögerung Parameterwert 1 und Kompressor-Start/Start-Zeitverzögerung Parameterwert Leistung Zeit °C Zeit Ausgang Zeit Ausgang Zeit 2-Wenn Betriebstyp-Parameterwert = 0 (Heizung), Temperatur Wert Zeit Zeit Temperatursteuerausgang Im EIN/AUS-Steueralgorithmus wird versucht, den Temperaturwert gleich dem Sollwert zu halten, indem das letzte Steuerelement geöffnet oder geschlossen wird.
  • Page 30 6.7 Aktivierung des Programmiermodus, Ändern und Speichern von Parametern Programmiermodus Zugangsbildschirm Hauptbetriebsbildschirm ü ü Drücken Sie die SET-Taste, um Wenn die SET-Taste erneut für 5 Sekunden Hinweis 1: Wenn das auf den Bildschirm für die gedrückt wird, beginnt die LED „P" zu blinken. Passwort für den Zugriff Passworteingabe zuzugreifen.
  • Page 31 7. Technische Daten Gerätetyp Temperaturregler Gehäuse & Montage 76 mm x 34,5mm x 71mm Kunststoffgehäuse für die Schaltschrankmontage. Montageausschnitt beträgt 71x29 mm. Schutzklasse NEMA 4X (IP65 Vorderseite, IP20 Rückseite). Gewicht : Ca 0.20 Kg. Umgebungssollwerte Standard, Innenbereich in einer Höhe von weniger als 2.000 m Lagerungs-/Betriebstemperatur : -40 C bis +80 C / -30 C bis +80 C...
  • Page 32 0,1 oder 2) in der Bestellinformation angegeben werden, und wenn der Eingangstyp NTC ausgewählt wird, muss der Sensortyp (V = 0,3 oder 4) in den Bestellinformationen angegeben werden. Vielen Dank, dass Sie sich für Produkte von Emko Elektronik entschieden haben. Bitte besuchen Sie...
  • Page 33 ESM-3712-HCN Taille DIN 77 x 35 Régulateur de température numérique (ALARME+SET) - Affichage à 4 chiffres - Entrée NTC ou Entrée PTC ou Entrée de thermocouple de type J ou, Entrée de thermocouple de type K ou entrée PT-100 à 2 fils ou, Entrée PT-1000 à...
  • Page 34 1. Préface Les régulateurs de température série ESM-3712HCN sont conçus pour mesurer et réguler la température. Ils peuvent être utilisés dans de nombreuses applications grâce à leur facilité d'utilisation, forme de contrôle ON/OFF et propriétés du temps de cuisson. Voici quelques domaines d'application utilisés : Domaines d'application Applications...
  • Page 35 1.4 Garantie EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.
  • Page 36 2. Description générale Protection Pince de fixation du panneau avant Ip65 Surface du panneau NEMA 4X (épaisseur maximale de 15 mm / 0,59 pouces) 2.1 Vue de face et dimensions du régulateur de température ESM-3712-HCN Maximum 15 mm / 0 59 pouce 65 mm / 2 56 pouces...
  • Page 37 2.3 Montage sur panneau 1-Avant de monter l'appareil dans votre 3-Insérez les brides de fixation dans les prises de panneau, assurez-vous que la découpe a la taille fixation situées à droite et à gauche du produit et appropriée. immobilisez complètement l'appareil dans le 2-Insérez l'appareil à...

  • Page 38: Schéma De Câblage Électrique

    4. Schéma de câblage électrique Entrée de capteur de température TC, NTC, PTC, PT-100 ou PT-1000 Entrée de tension d'alimentation V ± 230V ( %15) 50/60Hz V ± 115V ( %15) 50/60Hz V ± ( %15) 50/60Hz W ± ( %15) 50/60Hz 10...30 V Doit être déterminé...

  • Page 39: Description Des Del

    5. Définition du panneau avant et accès aux menus 11 12 DEFINITIONS DES TOUCHES 1. Touche d'incrémentation : ** Elle est utilisée pour augmenter la valeur à l'écran Set et dans le mode de programmation. ** Dans l'écran d'opération principal: Après avoir appuyé sur ce bouton pendant 5 secondes, la sortie d'alarme sera active manuellement pendant que vous appuyez sur le bouton.
  • Page 40 6. Modification et enregistrement de la température de consigne Écran Valeur de consigne Écran principal ü La température de consigne peut être Lorsque la touche SET est appuyée, la modifiée à l'aide des touches DEL « S » s'allume et la température de d'incrémentation consigne s'affiche.
  • Page 41 6.2 Liste des paramètres du mode de programmation Paramètre de sélection de l'unité de température (par défaut = 0 ) ADRESSE DU MODBUS : 40002 °C sélectionné. °F sélectionné. Paramètre d'activation du signe décimal (par défaut = 0 ) ADRESSE DU MODBUS : 40003 Désactiver.
  • Page 42 Paramètre Délai de désactivation-activation du compresseur (par défaut = 0) ADRESSE DU MODBUS : 40010 Lorsque le compresseur est inactif, ce délais'expire pour l'activation du compresseur. Il peut être ajusté de 0 à 20 minutes. Paramètre Délai de activation-activation du compresseur (par défaut = 0) ADRESSE DU MODBUS : 40011 Ce délai doit être expiré...
  • Page 43 Paramètre de sélection de la fonction de l'avertisseur (par défaut = 0 ) ADRESSE DU MODBUS : 40023 L'avertisseur est inactif. L'avertisseur s'active en cas d'alarme. L'avertisseur s'active en cas de défaillances de la sonde. L'avertisseur est actif pendant les pannes d'alarmes ou de capteurs. L'avertisseur reste actif pendant cette période (par défaut = ) ADRESSE DU MODBUS : 40024 Si la valeur du paramètre de sélection de la fonction de l'avertisseur...
  • Page 44 6.4 Schéma de fonctionnement de la la sortie d'alarme et types d'alarme (Verrouillage sortie d’alarme est sélectionné) Alimen Alimen tation tation Temps Temps °C °C État de État de l'alarme l'alarme Temps Temps Le bouton de décrémentation doit être appuyé sortie sortie pour rendre la sortie...
  • Page 45 6.5 Schéma de fonctionnement du régulateur de température ESM-3712-HCN 1-Si la valeur du paramètre du type de fonctionnement = 1 (Refroidissement), la valeur du paramètre Temporisation démarrage après la mise sous tension est ³ 1 , Valeur du paramètre Temporisation démarrage / arrêt du compresseur ³...
  • Page 46 6.7 Accès au mode de programmation, modification et enregistrement des paramètres Écran de saisie du mot de passe Écran principal de l'opération ü ü Lorsque la touche SET est appuyée Remarque 1 : Si le mot de Appuyez sur la touche pendant 5 secondes, la DEL «...

  • Page 47: Caractéristiques

    7. Caractéristiques Type de dispositif : Régulateur de température Boîtier et montage : Boîtier en plastique de 76mm x 34,5mm x 71mm pour montage sur panneau. La découpe du panneau est de 71x29mm. Classe de protection : NEMA 4X (Ip65 à l'avant, Ip20 à l'arrière.). Poids : Environ 0,20 kg.

  • Page 48: Informations De Commande

    NTC, le type de sonde (V = 0,1 ou 2) ou (V = 0,3 ou 4) respectivement doit être indiqué dans les informations de commande. Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet. Votre partenaire technologique...
  • Page 49 ESM-3712-HCN Tamaño DIN 77 x 35 Controlador de temperatura ON/OFF (Encendido/Apagado) digital (ALARMA + AJUSTE) - Entrada de termopar de tipo J, - Entrada de termopar de tipo K, - Entrada de PT-100 de 2 cables o - Entrada PT-1000 de 2 cables (Se debe determinar en el pedido.) - Control de temperatura ON/OFF (Encendido/Apagado) - 2 salidas para los controles del compresor y de la alarma - Función de frío o calor elegible...
  • Page 50 1. Prefacio Los controladores de temperatura de la serie ESM-3712HCN están diseñados para medir y controlar la temperatura. Se pueden utilizar en muchas aplicaciones con su forma de control de Activado / Desactivado, la forma de control de frío y calor y sus propiedades fáciles de usar.
  • Page 51 1.4 Garantía EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

  • Page 52: Descripción General

    2. Descripción general Brida de montaje Protección IP65 del panel frontal Superficie del panel NEMA 4X (grosor máximo 15 mm/0,59 pulgadas) 2.1 Vista frontal y cimensiones del controlador de temperatura ESM-3712-HCN Máximo 15 mm / 0 59 pulgadas 65 mm / 2 56 pulgadas 76 mm / 3 pulgadas 6 mm / 0 24...

  • Page 53: Montaje Del Panel

    2.3 Montaje del panel 1-Antes de montar el dispositivo en su panel, 3-Inserte las bridas de montaje en las tomas de asegúrese de que el encastre es del tamaño fijación localizadas a la izquierda y a la derecha adecuado. del dispositivo y asegúrese de inmovilizar completamente la unidad en el panel.

  • Page 54: Diagrama De Cableado Eléctrico

    4. Diagrama de cableado eléctrico Entrada del sensor de temperatura TC, NTC, PTC, PT-100 o PT-1000 Entrada de tensión de alimentación V ± 230 V ( %15) 50/60 Hz V ± 115 V ( %15) 50/60 Hz V ± 24 V ( %15) 50/60 Hz W ±...

  • Page 55: Definiciones De Los Botones

    5. Definición del panel frontal y acceso a los menús 11 12 DEFINICIONES DE LOS BOTONES 1. Botón de Aumento: ** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste. **En la pantalla de operación principal: después de presionar este botón durante 5 segundos, la salida de alarma se activará...
  • Page 56 6. Cambiar y guardar el valor establecido de temperatura Pantalla principal de operaciones Pantalla del valor establecido ü Cuando se pulsa el botón SET (Ajuste), El valor definido de la temperatura el led “S” se activará y se mostrará el se puede cambiar con los botones valor definido de la temperatura.
  • Page 57 6.2 Lista de parámetros de modos de programación Parámetro de selección de la unidad de temperatura (Predeterminado = 0 ) DIRECCIÓN MODBUS: 40002 °C seleccionados. °F seleccionados. Parámetro de activación del separador decimal (Predeterminado = 0) DIRECCIÓN MODBUS: 40003 Desactivar. Activar.
  • Page 58 Parámetro de tiempo de espera de inicio-parada del compresor (Predeterminado = 0) DIRECCIÓN MODBUS: 40010 Cuando el compresor está inactivo, este tiempo de espera debe transcurrir para poder activar el compresor. Se puede ajustar de 0 a 20 minutos. Parámetro del tiempo de espera de inicio-inicio del compresor (Predeterminado = 0) DIRECCIÓN MODBUS: 40011 Este periodo de tiempo debe expirar entre las dos activaciones del compresor.
  • Page 59 Parámetro de selección de la función de la alarma sonora (Predeterminado = 0) DIRECCIÓN MODBUS: 40023 La alarma sonora está desactivada. La alarma sonora se activa si se produce una alarma. La alarma sonora se activa durante los fallos del sensor. La alarma sonora se activa durante la alarma o los fallos del sensor.
  • Page 60 6.4 Gráficos de funcionamiento de la salida de la alarma y de los tipos de alarmas (Se selecciona la salida del bloqueo de la alarma) Potencia Potencia Tiempo Tiempo °C °C Estado de Estado de la alarma la alarma Tiempo Tiempo El botón de disminución...
  • Page 61 6.5 Gráficos de funcionamiento del controlador de temperatura de ESM-3712-HCN 1-Si el valor del parámetro del tipo de funcionamiento = 1 (Frío) El valor del parámetro del tiempo de espera de la activación tras el encendido ³ 1 , El valor del parámetro del tiempo de espera de parada/inicio del compresor ³...
  • Page 62 6.7 Acceder al Modo de Programación, Cambiar y Guardar Parámetros Pantalla de introducción de contraseña Pantalla principal de operaciones ü ü Nota 1: Si la contraseña de Pulse el botón SET Cuando se pulsa el botón SET (Ajuste) acceso al modo de (Ajuste) para guardar durante 5 segundos, el led “PR”...
  • Page 63 7. Especificaciones Tipo de dispositivo : Controlador de temperatura Montaje y carcasa : Carcasa de plástico de 76 mm x 34,5 mm x 71 mm para el montaje del panel. El hueco del panel de 71 x 29 mm. Tipo de protección : NEMA 4X (Ip65 en la parte delantera, Ip20 en la parte trasera).

  • Page 64: Información Para Pedidos

    (V = 0, 1 o 2) o el tipo de entrada se selecciona como NTC, el tipo de sensor (V = 0, 3 o 4) se debe declarar en la información para pedidos. Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado. Su Socio Tecnológico...
