Branchement du système

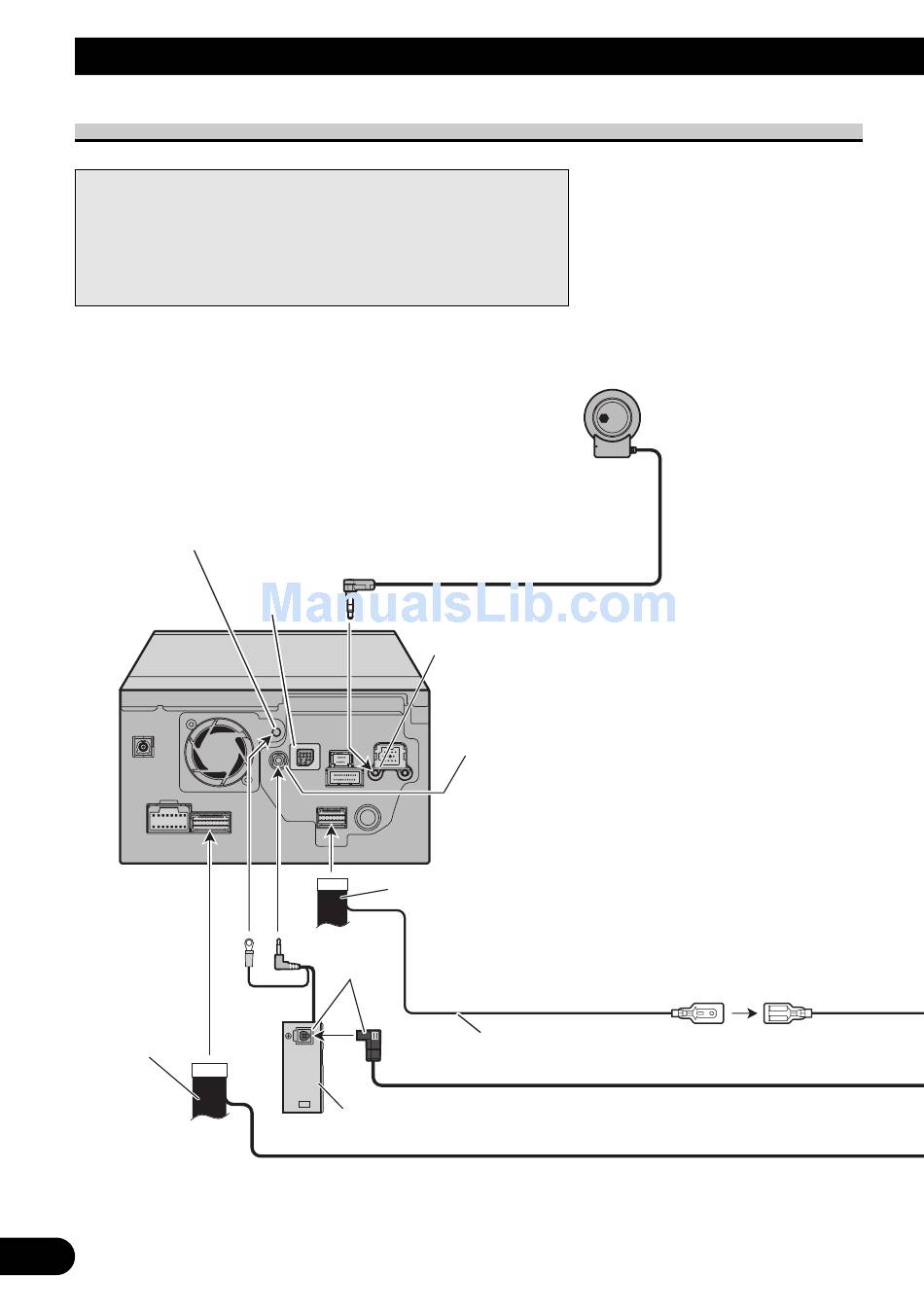

Connexion du processeur multi-canal

Remarque :
Lorsque le processeur multi-canal Pioneer (vendu séparément)
est branché au système de navigation, vérifiez que le mode "5.1
Ch Setup" est activé. Veuillez trouver le réglage correct en vous
référant à la rubrique "Changement du réglage 5.1ch" du manuel
de fonctionnement du système de navigation.
Fixez le connecteur à l'aide de la vis
fournie avec le processeur multi-canal.
Connecteur
RCA 1
9
Bleu
Bleu
(GUIDE SP OUT)
Connecteur RCA 2
Noir
Boîtier de connexion du câble optique
(fourni avec le processeur multi-canal)
23 cm
Unité de navigation
Gris clair
(DIGITAL OUTPUT)
Jaune/noir (GUIDE ON)
Pour combiner l'unité de navigation avec
le processeur multi-canal, branchez ce
câble au câble jaune/noir de l'unité de
contrôleur du processeur multi-canal.
Ainsi, lorsque le système de navigation
émet un signal de sourdine, le volume
audio est automatiquement atténué ou
mis en sourdine.
20 cm
Haut-parleur guide
(par ex. CD-TS37GP)
(vendu séparément)
