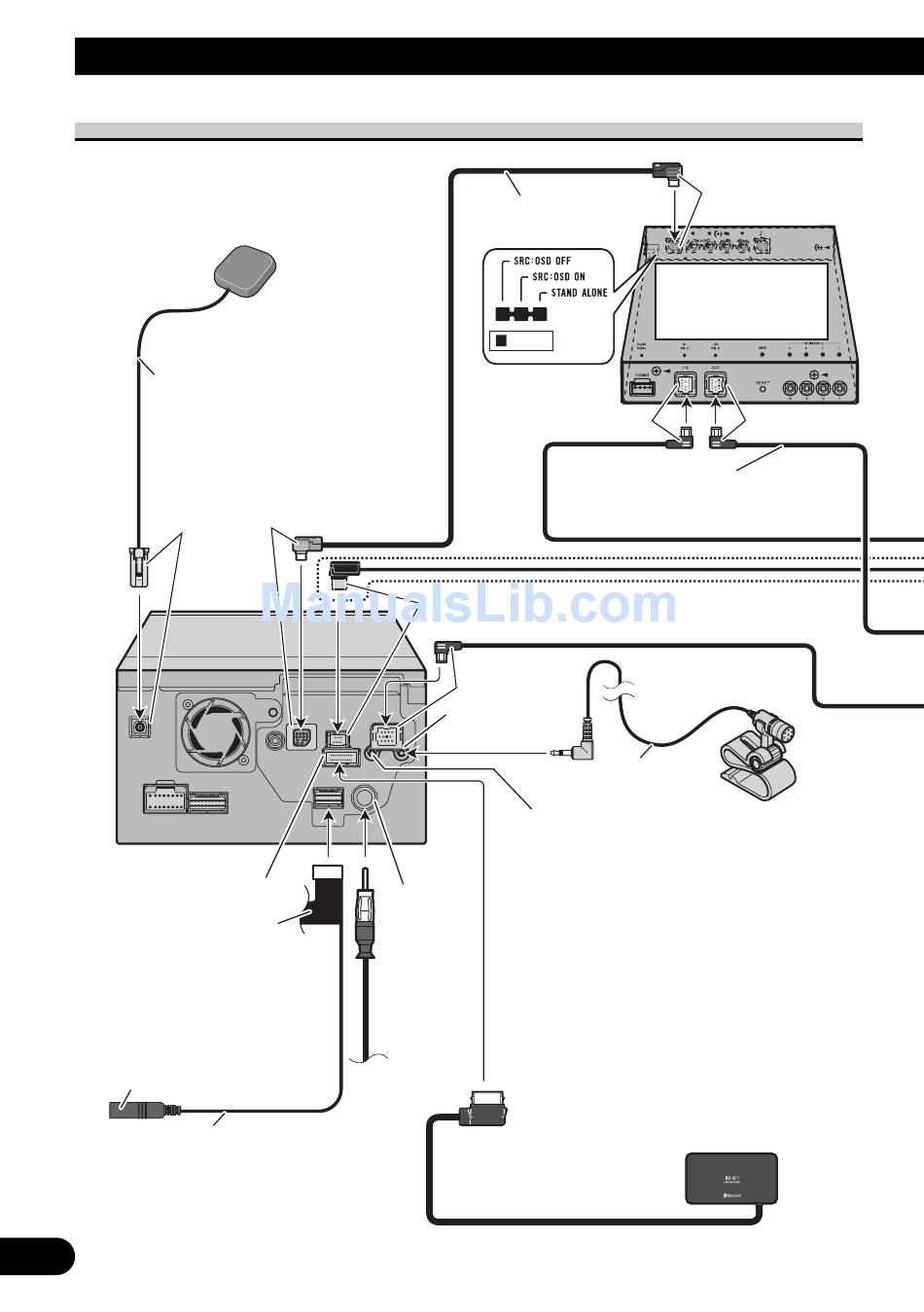

Branchement du système
Branchement du système
Antenne GPS
5 m
Gris clair
Unité de navigation
Connecteur RCA 2
Jack pour adaptateurs de
télécommande câblée
(WIRED REMOTE INPUT)
Veuillez consulter le mode
d'emploi des adaptateurs
pour télécommande câblées
(vendus séparément).
20 cm
7
Bleu
Rouge
Jack
d'antenne
Antenne
du véhicule
Câble AV-BUS
(fourni avec le tuner TV)
Câble IP-BUS
(fourni avec le tuner TV)
Noir
Bleu
Entrée du
microphone
Non utilisé.
Unité Bluetooth (ND-BT1)
(vendu séparément)
Noir
Tuner TV déporté
(par ex. GEX-P5700TV)
(vendu séparément)
Bleu Noir
4 m
Microphone
(fourni)
