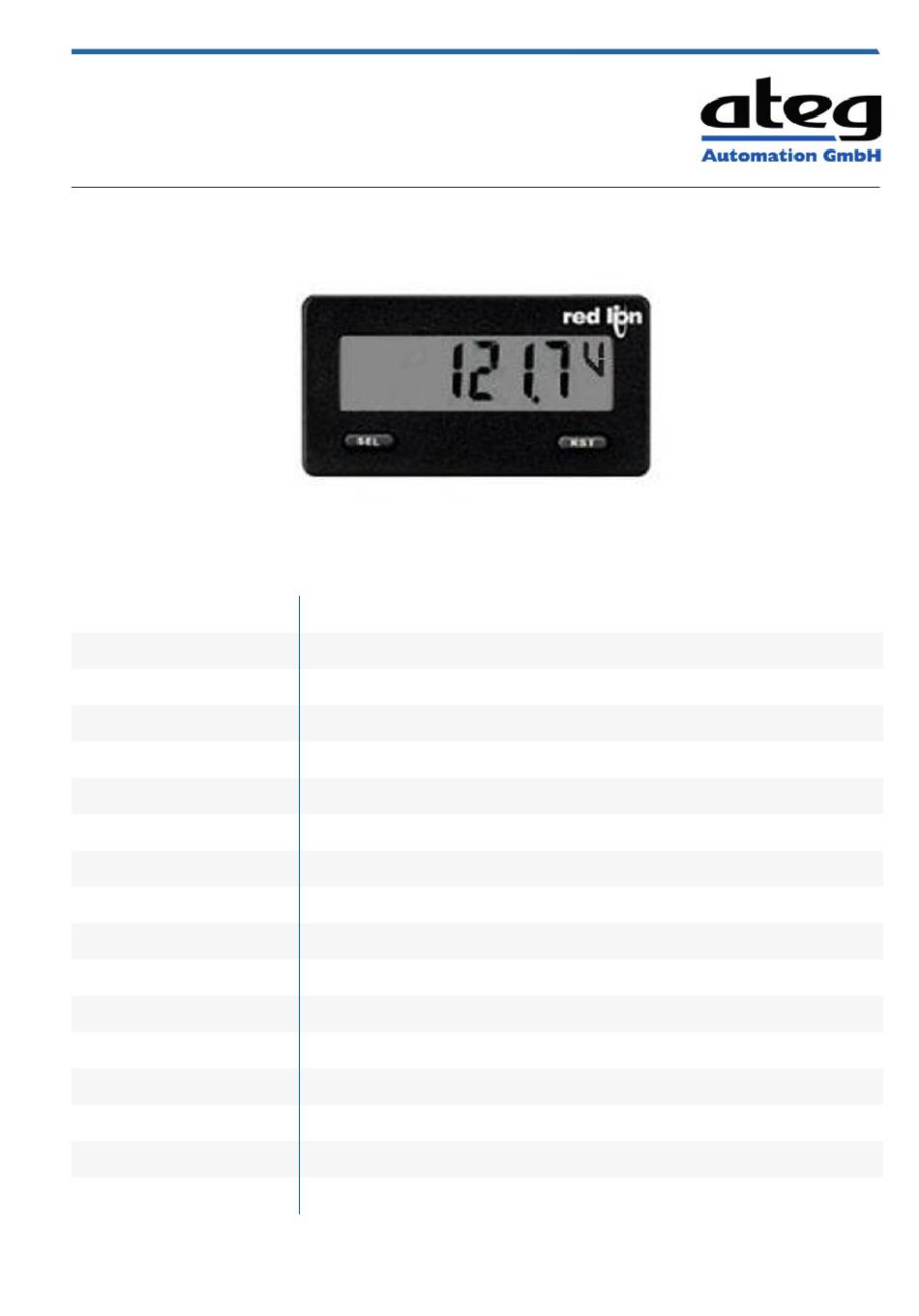

Datenblatt
Prozesssignalanzeige CUB5PR
CUB5PR
Bezeichnung
Abmessungen
Artikelnummer
Zeichenhöhe
Zeichenfarbe
Geberversorgung
Bedienung
Schaltausgang
Analogausgang
Anzahl Zeichen
Anzeige
Eingang
Format
Messbereich
Ausrichtung
Versorgungsspannung
Erstellt am 17.06.2021 um 13:29 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten!
|
ATEG Automation GmbH
Intzestraße 50
CUB5PR
75 x 39 x 44 mm
CUB5PR00
12 mm
Standard-LCD
-
frontseitig über Tastatur oder Software
optional Relaisausgangskarte, optional Transistorausgangskarte
-
5
LCD
Gleichspannung, Gleichstrom
75 x 38 mm
Art
Normsignal
0 - 10 VDC, 0/4 - 20 mA, 0 - 20/50 mA
horizontal
9 - 28 VDC
|
42859 Remscheid
|
|
Germany
Tel.: +49 (0)2191 / 591457-0
Seite 1 von 14
|
| www.ateg.de
info@ateg.de
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for red lion CUB5PR
Summary of Contents for red lion CUB5PR
- Page 1 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR Bezeichnung CUB5PR Abmessungen 75 x 39 x 44 mm Artikelnummer CUB5PR00 Zeichenhöhe 12 mm Zeichenfarbe Standard-LCD Geberversorgung Bedienung frontseitig über Tastatur oder Software Schaltausgang optional Relaisausgangskarte, optional Transistorausgangskarte Analogausgang Anzahl Zeichen Anzeige Eingang Gleichspannung, Gleichstrom Format...
- Page 2 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR Schutzgrad IP65 frontseitig Umgebungstemperatur -35°C ... 75°C Schnittstellenausgang RS232 optional, RS485 optional, USB optional Bauart Einbaugehäuse Ausführung Digitalanzeige Erstellt am 17.06.2021 um 13:29 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten! Seite 2 von 14 | www.ateg.de...
- Page 3 CAUTION: Risk of Danger. CAUTION: Risk of electric shock. The CUB5 can be powered from an optional Red Lion Micro-Line/Sensor Read complete instructions prior to Power Supply (MLPS), which attaches directly to the back of a CUB5. The installationand operation of the unit.
- Page 4 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR rderinG nforMation TYPE MODEL NO. DESCRIPTION PART NUMBER Process Meter with Reflective Display CUB5PR00 CUB5 CUB5P Process Meter with Backlight Display CUB5PB00 CUB5RLY Single Relay Option Card CUB5RLY0 CUB5SNK Dual Sinking Open Collector Output Card CUB5SNK0...
- Page 5 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR ptional ardS ADDING OPTION CARDS The CUB5 meters can be fitted with optional output cards and/or serial communications cards. The details for the plug-in cards can be reviewed in the specification section below. The plug-in cards, that are sold separately, can be : 30 VDC installed initially or at a later date.
- Page 6 Visit RLC’s web site at http://www.redlion.net/emi for more information on heaters, etc. The cables should be run through metal conduit that is properly EMI guidelines, Safety and CE issues as they relate to Red Lion Controls grounded. This is especially useful in applications where cable runs are long products.
- Page 7 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR 4.3 INPUT WIRING 2 Wire With External Power CAUTION: Power input common is NOT isolated from user and input commons. In order to preserve the safety of the meter application, the 2 WIRE TRANSMITTER power input common must be suitably isolated from hazardous live earth referenced voltage;...
- Page 8 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR 5.0 r evieWinG the ront uttonS and iSplay BUTTON DISPLAY MODE OPERATION ENTERING PROGRAM MODE PROGRAMMING MODE OPERATION Index display through enabled values Press and hold for 2 seconds to activate Store selected parameter and index to next parameter...
- Page 9 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR 6.1 Module 1 - S iGnal nput araMeterS 1-INP PARAMETER MENU 1-INP rANGE FILtr bANd StYLE INP 1 INP 2 USrIN U-ASN dECPt OFSEt dSP 1 dSP 2 Input Display Display Input Value Display Value Input Value...
- Page 10 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR USER INPUT FUNCTION DISPLAY MODE DESCRIPTION Serial transmit of the active parameters USrIN Print Print Request selected in the Print Options menu (Module 5). Same as Print Request followed by a Print and Reset P-r5t momentary reset of the assigned value(s).
- Page 11 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR 6.3 Module 3 - d iSplay and ront anel utton araMeterS 3-dSP PARAMETER MENU 3-dSP Backlight Unit Only dSP-t ZErO ScroL UNItS COLOr d-LEV CodE Display Front Panel Front Panel Zero Display Display Units Display Display...
- Page 12 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR 6.4 Module 4 - S etpoint utput araMeterS 4-SPt PARAMETER MENU 4-SPt Backlight Unit Only SPSEL Act-n SPt-n HYS-n tON-n tOF-n rSt-n rEn-n Stb-n ChC-n Setpoint Setpoint Setpoint Hysteresis On Time Off Time Output Reset Output Reset...
- Page 13 LIMITED WARRANTY (a) Red Lion Controls Inc., Sixnet Inc., N-Tron Corporation, or Blue Tree Wireless Data, Inc. (the “Company”) warrants that all Products shall be free from defects in material and workmanship under normal use for the period of time provided in “Statement of Warranty Periods” (available at www.redlion.net) current at the time of shipment of the Products (the “Warranty Period”).
- Page 14 Datenblatt Prozesssignalanzeige CUB5PR CUB5PR cuB5p proGraMMinG QuicK overvieW Erstellt am 17.06.2021 um 13:29 Uhr | Alle Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten! Seite 14 von 14 | www.ateg.de ATEG Automation GmbH Intzestraße 50 42859 Remscheid Germany Tel.: +49 (0)2191 / 591457-0...
