Walker Edison Lee LEEBD-T Assembly Instructions Manual

Walker Edison Lee LEEBD-T Assembly Instructions Manual

Mid-century modern wood dresser
Hide thumbs Also See for Lee LEEBD-T:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

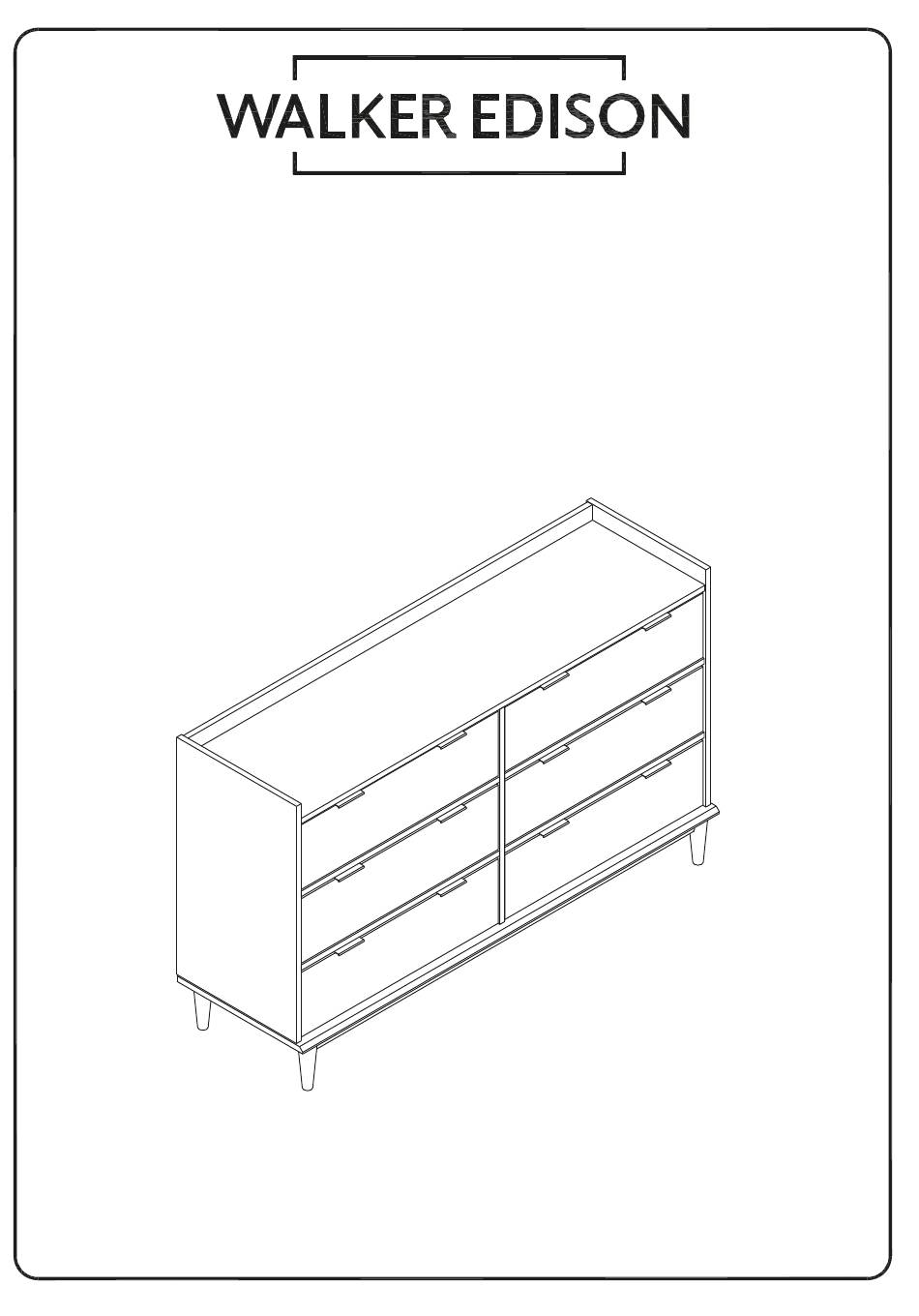

TM
Lee Mid-Century Modern
Wood Dresser
SKU# LEEBD-T
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com
Revised 11/2024-V3
Copyright
2024 by Walker Edison Furniture Co., LLC. All rights reserved.
©
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Lee LEEBD-T and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Lee LEEBD-T

Summary of Contents for Walker Edison Lee LEEBD-T

  • Page 1 Wood Dresser SKU# LEEBD-T LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Revised 11/2024-V3 Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, it can also break the hardware if misused. Power tool damages are not covered by the Walker Edison warranty. Slide care Your furniture has highly durable wooden sliders.

  • Page 3: Parts List

    Parts List Part Number Description Quantity Part Number Description Quantity Top Panel Front Rail Left Side Panel Division Right Side Panel Top Rail Base Wood Slider Left Drawer Side Back Panel Right Drawer Side Bottom Back Panel Right Drawer Side with Warning 1 Central Foot Drawer Front Bottom Side Rail...

  • Page 4: Hardware List

    Hardware List Ø8*30mm Wood dowel Ø8*40mm Wood dowel Ø10*20mm Wood dowel Ø3,0*12mm Screw Ø3,5*20mm Screw Ø4,0*25mm Screw Ø3,5*30mm Screw Screw Ø4,0*40mm Handle Ø8,0*31mm Cam bolt Ø15*11mm Cam lock Ø6mm Washer Wall anchor Ø7,0*50mm Screw Hex Key Ø8,0*8mm Ø8,0*8mm Nail The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Let’s get started. Start by inserting wooden dowel (C) into the Wood Slider (17). Wood Dowels Dica Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture. Follow these steps: 1: Select the appropriate size 2: Insert into drilled hole and press...
  • Page 6 Step 2 Insert wooden dowel (A) into the Top Panel (1), Left Side Panel (2), Right Side Panel (3), Front Rail (14), Division (15), Top Rail (16), Bottom Side Rail (23), Bottom Front Rail (24), and Foot (36). Dica To keep your product looking its best andscratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 7 Step 3 Secure Wood Slider (17) to Left Side Panel (2), Right Side Panel (3) and Division (15) with Screws (F) using a Phillips Head Screwdriver.
  • Page 8 Step 4 Fix the Cam Bolts (K) into the Top Panel (1), Left Side Panel (2), Right Side Panel (3),Drawer Front (8) and Divison (15) using a Phillips Head Screwdriver.
  • Page 9 Step 5 Secure Top Rail (16) to Top Panel (1) with Screws (G) using a Phillips Head Screwdriver.
  • Page 10 Step 6 Secure Division (15) to Top panel (1). Insert Cam Locks (L) into Division (15), and tighten using a Phillips Head Screwdriver. Cam Locks Cam Locks help securely join two pieces together. Follow these easy steps. 2: Assemble both parts together. 3: On the back of the Cam Lock 1: Insert Cam Bolt 2: Fit the proper holes on the...
  • Page 11 Step 7 Secure Front Rail (14) to Division (15). Insert Cam Locks (L) into Front Rail (14) and tighten using a Phillips Head Screwdriver.
  • Page 12 Step 8 Secure Top Panel (1), Front Rail (14) and Top Rail (16) to Left Side Panel (2). Insert Cam Locks (L) into Top Panel (1), Front Rail (14), Top Rail (16) and tighten using a Phillips Head Screwdriver.
  • Page 13 Step 9 Secure Top Panel (1) and Front Rail (14) to Right Side Panel (3). Insert Cam Locks (L) into Top Panel (1). Front Rail (14), Top Rail (16) and tighten using a Phillips Head Screwdriver.
  • Page 14 Step 10 Attach Central Foot (22) to Base (4) with Screws (P) using a Hex Key (Q).
  • Page 15 Step 11 Secure Base (4) to Left Side Panel (2), Right Side Panel (3) and Division (15) with Screws (H) using a Phillips Head Screwdriver.
  • Page 16 Step 12 Secure Bottom Front Rail (24) to Feet (36) with Screws (H) using a Phillips Head Screwdriver..
  • Page 17 Step 13 Secure Bottom Side Rail (23) to Feet (36) with Screws (H) using a Phillips Head Screwdriver.
  • Page 18 Step 14 Secure Bottom Side Rail (23) to Feet (36) with Screws (H) using a Phillips Head Screwdriver.
  • Page 19 Step 15 Secure Bottom Side Rail (23) and Bottom Front Rail (24) to Base (4) with Screws (H) using a Phillips Head Screwdriver..
  • Page 20 Step 16 Secure Bottom Back Panel (19) to Left Side Panel (2) and Right Side Panel (3) as shown above with Screws (E) using a Phillips Head Screwdriver.
  • Page 21 Step 17 Secure Back Panel (18) to Top Panel (1), Left Side Panel (2), Right Side Panel (3) and Bottom Back Panel (19) as shown above with Nails (R) and Hammer. Name and address of the supplier and date of production.
  • Page 22 Step 18 Attach Left Drawer Side (5), Right Drawer Side (6) and Right Drawer Side with Warning (7) to Drawer Front (8) with Cam Locks (L) using a Phillips Head Screwdriver.
  • Page 23 Step 19 Insert Drawer Bottom (9) between the grooves of Left Drawer Side (5), Right Drawer Side (6) and Right Drawer Side with Warning (7). Secure Drawer Back (10) to Left Drawer Side (5), Right Drawer Side (6) and Right Drawer Side with Warning (7) with Screws (G) using a Phillips Head Screwdriver.
  • Page 24 Step 20 Secure Handle ( J) with Screws (D) using a Phillips Head Screwdriver on the pre-drilled holes on the Small Drawer Front (8).
  • Page 25 Step 21 Insert Wodden Dowel (A) into Wood Slider (17) to be the stop of the drawer.
  • Page 26 Step 22 Insert Wodden Dowel (B) on the inside of all drawers, with the drawer inside the unit after having passed the wooden dowel that is in the Drawer Slider. The dowel in not flush with the panel, it is a little inside the drawer to help when you need to remove the lock dowel to remove the drawer.
  • Page 27 Step 23 To finish this up, let’s secure your dresser to the wall! Attach the Wall Anchor (O) to your dresser with a Washer (N) and a Screw (E) using a Phillips Head Screwdriver. Back panel...
  • Page 28 Step 24 Insert the Plastic bush (M) into the wall. Then, secure the Wall Anchor (O) to the wall using a Washer (N) and Screw (G). Warning Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend that it is permanently xed to the wall.
  • Page 29 You did it! Enjoy your new Dresser! 114 lbs 52 Kgs 15 lbs 7 Kg Congratulations on you new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 30 ce t Callus at We are available to help Monday-Thursday 8am-5pm, 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 31 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Revised 11/2024-V3 Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
  • Page 32 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 33 Liste de pièces / Lista de piezas Nombre de piéces Description Quantité Nombre de piéces Description Quantité Número de pieza Descripción Cantidad Número de pieza Descripción Cantidad Barre Avant Panneau Supérieur Travesaño Delantero Panel Superior Panneau Gauche Panneau Central Panel Izquierdo Panel Central Panneu Droit Traverse Supérieur...
  • Page 34 Liste de composants / Lista de hardware Parte Taille Quantité Parte Tamaño Nombre Cantidad Cheville Espiga Ø8*30mm Cheville Espiga Ø8*40mm Cheville Ø10*20mm Espiga Ø3,0*12mm Tornillo Ø3,5*20mm Tornillo Ø4,0*25mm Tornillo Ø3,5*30mm Tornillo Ø4,0*40mm Tornillo Poignée Manija Goujoun de Assemblage Ø8,0*31mm Conector Boitier de Assemblage Ø15*11mm Traba del conector...
  • Page 35 Étape / Paso 1 (FR) Commençons ! Insère les Chevilles (C)dans les Glissières (17). (ES) ¡Manos a la obra! Inserta las Espigas (C) en las Correderas (17). Cheville en bois Espiga de madera Dica Les chevilles sont essentielles lors de l'assemblage de Las espigas son esenciales en el montaje de muebles meubles pour créer des connexions solides et précises.
  • Page 36 Étape / Paso 2 (FR) Insère également les Chevilles (A)dans le Panneau Supérieur (1), le Panneau Gauche (2), le Panneau Droit (3), le Panneau Avant (14), le Panneau Central (15), la Barre Supérieure (16), la Barre Inférieure Latérale (23), la Barre Inférieure Avant (24) et les Pieds (36). (ES) Inserta también las Espigas (A) en el Panel Superior (1), en el Panel Izquierdo (2), en el Panel Derecho (3), en el Travesaño Frontal (14), en el Panel Central (15), en el Travesaño Superior (16),...
  • Page 37 Étape / Paso 3 (FR) Fixe les Glissières (17) sur le Panneau Gauche (2), le Panneau Droit (3) et des deux côtés du Panneau Central (15) en utilisant la Vis (F) et une Clé Phillips. (ES) Monta las Correderas (17) en el Panel Izquierdo (2), en el Panel Derecho (3) y en ambos lados del Panel Central (15) usando el Tornillo (F) y un Destornillador Phillips.
  • Page 38 Étape / Paso 4 (FR) Fixe les Goujons (K) sur le Panneau Supérieur (1), le Panneau Gauche (2), le Panneau Droit (3), l’ Avant du Tiroir (8) et le Panneau Central (15) en utilisant une Clé Phillips. (ES) Fija los Conectores (K) en el Panel Superior (1), en el Panel Izquierdo (2), en el Panel Derecho (3), en la Parte Frontal del Cajón (8) y en el Panel Central (15) usando un Destornillador Phillips.
  • Page 39 Étape / Paso 5 (FR) Assemble la Barre Supérieure (16) et le Panneau Supérieur (1) en utilisant la Vis (G) et une Clé Phillips. (ES) Monta el Travesaño Superior (16) en el Panel Superior (1) usando el Tornillo (G) y un Destornillador Phillips. Étape / Paso 6 (FR) Assemble le Panneau Central (15) sur le Panneau Supérieur (1) en plaçant les Goujons (K) et insère les...
  • Page 40 Étape / Paso 7 (FR) Monte le Panneau Avant (14) sur le Panneau Central (15) en serrant les Boîtiers d’Assemblage (L) en utilisant une Clé Phillips. (ES) Monta el Travesaño Frontal (14) en el Panel Central (15) apretando las Trabas del Conector (L) usando un Destornillador Phillips.
  • Page 41 Étape / Paso 9 (FR) Fais la même chose pour fixer le Panneau Droit (3). (ES) Haz lo mismo para fijar el Panel Derecho (3). Étape / Paso 10 (FR) Pour monter le Panneau Inférieur (4), fixe, en premier, le Pied Central (22) aux Panneau Inférieur (4) en utilisant la Vis (P) et une Clé Allen (Q).
  • Page 42 Étape / Paso 11 (FR) Ensuite, fixe le Panneau Inférieur (4) au Panneau Gauche (2), Panneau Central (15) et Panneau Droit (3) en utilisant la Vis (H) et une Clé Phillips. (ES) Entonces, fija el Panel Inferior (4) en el Panel Izquierdo (2), en el Panel Central (15) y en el Panel Derecho (3) usando el Tornillo (H) y un Destornillador Phillips.
  • Page 43 Étape / Paso 13 (FR) Fixe la Barre Latérale Inférieure (23) sur la partie que tu viens de monter en utilisant la Vis (H) et une Clé Phillips. (ES) Fija el Travesaño Lateral Inferior (23) en la parte que acabaste de montar usando el Tornillo (H) y un Destornillador Phillips.
  • Page 44 Étape / Paso 15 (FR) Fixe les Pieds montés au Panneau Inférieur (4) en utilisant la Vis (H) et une Clé Phillips. (ES) Fija los Pies montados en el Panel Inferior (4) usando el Tornillo (H) y un Destornillador Phillips. Étape / Paso 16 (FR) Fixe le Panneau Arrière Inférieur (19) au Panneau Gauche (2) et Panneau Droit (3) en utilisant les...
  • Page 45 Étape / Paso 17 (FR) Installe le Panneau Arrière (18) sur le Panneau Arrière Inférieur (19) en utilisant les Clous (R) et un Marteau. (ES) Monta el Panel Trasero (18) sobre el Panel Trasero Inferior (19) usando los Clavos (R) y un Martillo. Name and address of the supplier and date of production.
  • Page 46 Étape / Paso 19 (FR) Faites glisser le Fond du Tiroir (9) sur les rainures des Côtés Droit et Gauche du Tiroir (5,6/7) en s'adaptant à la Façade du Tiroir (8). Fixez l'Arrière du Tiroir (10) aux Côtés Droit et Gauche du Tiroir (5,6/7) à...
  • Page 47 Étape / Paso 21 (FR) Insérez la Cheville (A) dans la Glissière en Bois (17) pour constituer la butée du tiroir et ajustez également le pied central. (ES) Inserte la Espiga (A) en la Corredora de madera (17) para que sea el tope del cajón y también ajuste el pie central. Étape / Paso 22 (FR) Insérez la Cheville (B) à...
  • Page 48 Étape / Paso 23 (FR) Pour finir, fixons votre commode au mur! Fixez l'ancrage mural (O) à votre commode avec une rondelle (N) et une vis (E) à l'aide d'un tournevis cruciforme.. (ES) Para terminar, ¡aseguremos su cómoda a la pared! Fije el anclaje de pared (O) a su cómoda con una arandela (N) y un tornillo (E) usando un destornillador Phillips.
  • Page 49 Étape / Paso 24 (FR) Insère la cheville en plastique (M) dans le trou du mur. Ensuite fixe le ruban (O) au mur à l'aide de la rondelle (N) et des vis (G). (ESP) Coloca el tapón de plástico (M) en el orificio de la pared. Luego, fija el cordón (O) a la pared usando la arandela (N) y el tornillo (G).
  • Page 50 Tu as réussi ! Profite de ton nouveau Commode! ¡Lo ha conseguido! ¡Disfrute de su nueva Cômoda! 114 lbs 52 Kgs 15 lbs 7 Kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles! Nos encantaría oírlo y verlo.
  • Page 51 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Nous sommes disponibles pour t'aider du Lundi au Jeudi de 8 am - 5 pm, Vendredi de 8 am - 3 pm MST.
