Walker Edison Lee LEEB4C Manual

Walker Edison Lee LEEB4C Manual

2 drawer nightstand
Hide thumbs Also See for Lee LEEB4C:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TM

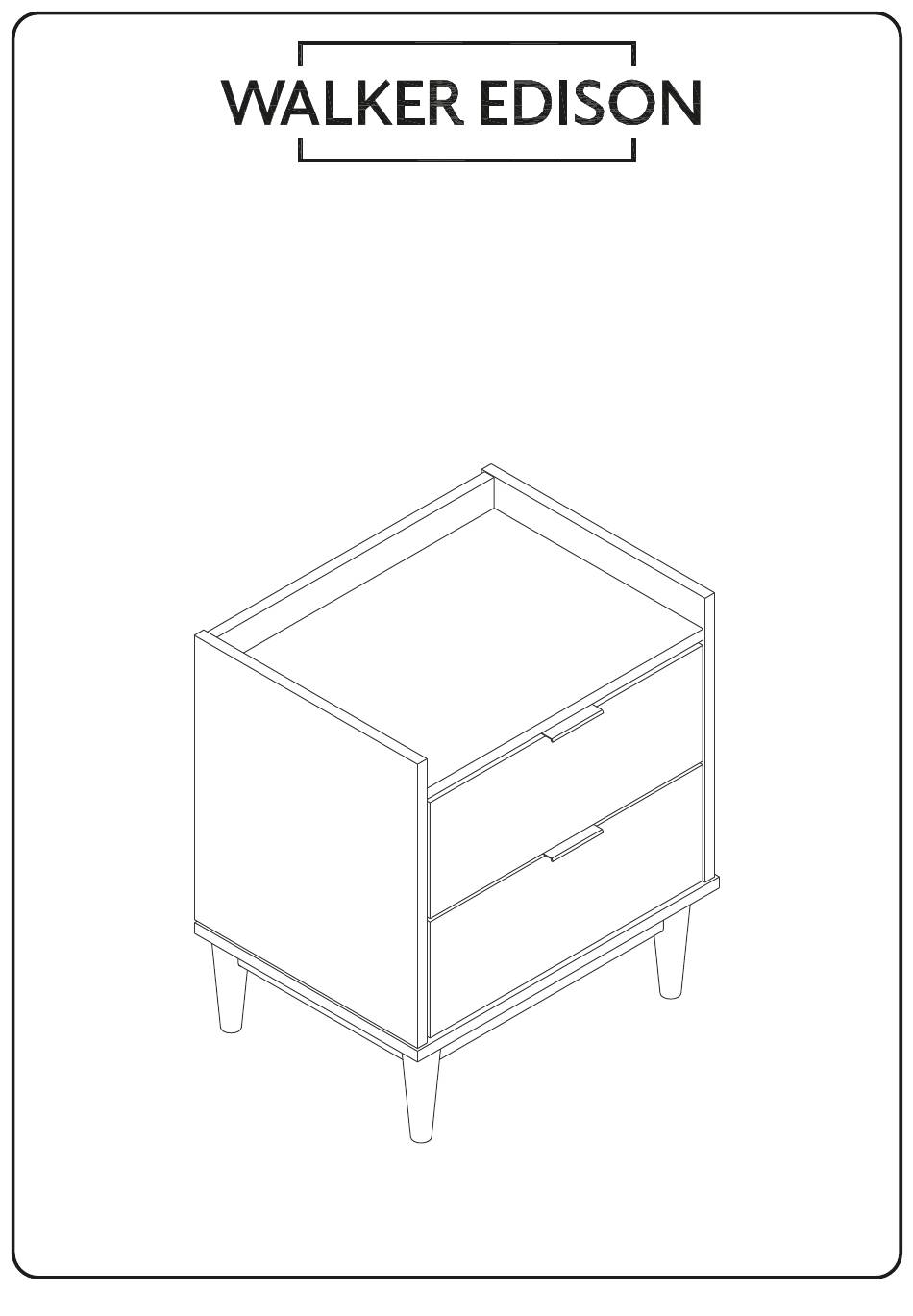

Lee 2 Drawer Nightstand
SKU: LEEB4C
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com
1
Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.
Revised 12/2024-V4

Advertisement

loading
Need help?

Need help?

Do you have a question about the Lee LEEB4C and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Lee LEEB4C

Summary of Contents for Walker Edison Lee LEEB4C

  • Page 1 SKU: LEEB4C LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 12/2024-V4...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Slide care Your furniture has highly durable wooden sliders.

  • Page 3: Part List

    XXXXXXXXFF LOT: AAYYWW-XXX Distribution By: Date: MM/20YY Walker Edison Furniture Company 1553 W 9000 S, West Jordan, Rev. MM/20YY-VX UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA For details on Assembly Videos.

  • Page 4: Hardware List

    Hardware List Part Size Name Quantity Wooden dowel 8x30mm 10x20mm Wooden dowel 4,0x40mm Screw 3,0x12mm Screw 15x12mm Cam lock Cam bolt 5x24mm 3,5x30mm Screw Wooden dowel 8x40mm 4,0x25mm Screw Handle The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Let's start! Insert Wooden Dowel (B) into the Drawer Runner (17). Wood Dowels Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture. Follow these steps: 1: Select the appropriate size 2: Insert into drilled hole and press...
  • Page 6 Step 2 Insert Wooden Dowel (A) into the Top Crossbeam (15), Left Side Panel (24), Right Side Panel (26), Top Panel (28), Bottom Side Crossbeam (33), Bottom Front Crossbeam (34), Drawer Left Side (46) and Drawer Right Side (47). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 7 Step 3 Attach Cam Bolt (F) into the holes in Left Side Panel (24) and Right Side Panel (26) with a Phillips head screwdriver.
  • Page 8 Step 4 Secure the Drawer Runner (17) to Left Side Panel (24) and Right Side Panel (26) with Screw (I) and a Phillips head screwdriver.
  • Page 9 Step 5 Secure Top Panel (28) to Top Crossbeam (15) with Screw (G) and a Phillips head screwdriver. STEP READY...
  • Page 10 Step 6 Join Top Panel (28) and Top Crossbeam (15) to Right Side Panel (26). Insert Cam lock (E) in Top Panel (28) and Top Crossbeam (15) and attach with a Phillips headscrewdriver. STEP READY Cam Locks Cam Locks help securely join two pieces together.
  • Page 11 Step 7 Attach Left Side Panel (24) to Top Panel (28) and Top Crossbeam (15) using Cam lock (E) and a Phillips head screwdriver. STEP READY...
  • Page 12 Step 8 Insert Back Panel (30) into the grooves on Left Side Panel (24) and Right Side Panel (26) fitting in Top Panel (28). Name and address of the supplier and date of production. STEP READY...
  • Page 13 Step 9 Secure Base Panel (32) to Left Side Panel (24) and Right Side Panel (26) with Screw (C) and a Phillips head screwdriver. STEP READY...
  • Page 14 Step 10 Secure Bottom Front Crossbeam (34) to Leg (36) with Screw (C) and a Phillips head screwdriver. STEP READY...
  • Page 15 Step 11 Secure Bottom Side Crossbeam (33) to Leg (36) with Screw (C) and a Phillips head screwdriver. STEP READY...
  • Page 16 Step 12 Secure the Bottom Side Crossbeam (33) and the Bottom Front Crossbeam (34) to Base Panel (32) with Screw (C) and a Phillips head screwdriver. STEP READY...
  • Page 17 Step 13 Insert Wooden Dowel (A) into the front hole in the Drawer Runner (17). Rotate 90° FRONT...
  • Page 18 Step 14 Secure Drawer Left Side (46) and Drawer Right Side (47) to the Drawer Front (06) with Screw (G) and a Phillips head screwdriver. STEP READY...
  • Page 19 Step 15 Slide Drawer Bottom (48) into the grooves on Left Drawer Side (46) and Right Drawer Side (47), and secure Drawer Back (45) with Screw (G) and a Phillips head screwdriver. STEP READY...
  • Page 20 Step 16 Attach Handle ( J) with Screw (D) and a Phillips head screwdriver.
  • Page 21 Step 17 One at a time, place each drawer inside the unit, ensuring that you have passed the wooden dowel that is on the drawer slide. Then, insert Wooden Dowels (H) into place inside the drawers. Please note: Do not push the dowel all the way in. It will slightly stick out into the drawer so you are able to remove it if needed.
  • Page 22 You did it! Enjoy your new nightstand! 34 lbs 17,5 kg 5 lbs 2,5 kg Congratulations on you new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 23 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Call us at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
  • Page 24 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 12/2024-V4...
  • Page 25 Tenga cuidado. Las herramientas eléctricas pueden causar grietas o daños en el mueble, pero también en los herrajes si se utilizan mal. Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Attention avec la glissière Tes meubles possèdent des glissières en bois très résistantes.
  • Page 26 XXXXXXXXFF LOT: AAYYWW-XXX Distribution By: Date: MM/20YY Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 27 Liste de composants / Lista de hardware Partie Taille Quantité Parte Nombre Tamaño Cantidad Cheville 8x30mm Espiga Cheville 10x20mm Espiga 4,0x40mm Tornillo 3,0x12mm Tornillo Boitier 15x12mm Traba Goujoun 5x24mm Conector 3,5x30mm Tornillo Cheville 8x40mm Espiga 4,0x25mm Tornillo Poignée Manija Les quantités de composants indiquées ci-dessus sont nécessaires pour un assemblage correctt. Des pièces supplémentaires peuvent être incluses.
  • Page 28 Étape / Paso 1 (FR) Insérez la Cheville (B) dans la Glissière (17) (ESP) Inserte la espiga (B) en la Corredera (17) Las espigas son esenciales en el montaje de muebles Les chevilles sont essentielles lors de l’assemblage de para crear uniones fuertes y precisas. meubles pour créer des connexions solides et précises.
  • Page 29 Étape / Paso 2 (FR) Insérez le Cheville (A) dans la Traverse supérieure (15), Panneau gauche (24), Panneau droit (26), lTraverse inférieure (33), Traverse avant inférieure (34), Côté gauche du tiroir (46) et le Côté droit du tiroir (47). (ESP) Inserte la Espiga (A) en le Travesaño superior (15), Panel izquierdo (24), Panel derecho (26), Travesaño inferior (33), Travesaño frontal inferior (34), Lado izquierdo del cajón (46) y Lado derecho del cajón (47).
  • Page 30 Étape / Paso 3 (FR) Fixez la Vis (F) dans le trou du Panneau gauche (24) et du Panneau droit (26) avec un tournevis cruciforme. (ESP) Fije el Tornillo (F) en el orificio del Panel Izquierdo (24) y del Panel Derecho (26) con un destornillador Phillips Étape / Paso 4 (FR)
  • Page 31 Étape / Paso 5 (FR) Fixez le Panneau Supérieur (28) à la Traverse supérieure (15) avec la Vis (G) et un tournevis cruciforme. (ESP) Asegure el Panel superior (28) a la Travesaño superior (15) con el Tornillo (G) y un destornillador Phillips.
  • Page 32 Étape / Paso 6 (FR) Montez le Panel supérieur (28) et la Traverse supérieure (15) sur le Panneau droit (26). Insérez le Boitier (E) dans le trou du Panneau supérieur (28) et Traverse supérieure (15) et fixez-les avec une tournevis cruciforme. (ESP) Coloque el Panel superior (28) y el Travesaño superior (15) en el Panel Derecho (26).
  • Page 33 Étape / Paso 7 (FR) Montez le Panneau gauche (24) sur le Panneau Supérieur (28) et la Traverse supérieure (15). Insérez le Boitier (E) dans le trou du Panneau Supérieur (28) et dans la Traverse supérieure (15) et fixez avec un tournevis cruciforme.
  • Page 34 Étape / Paso 9 (FR) Fixez le Panneau inférieur (32) au Panneau gauche (24) et au Panneau droit (26) avec la Vis (C) et un tournevis cruciforme. (ESP) Fije el Panel Inferior (32) al Panel Izquierdo (24) y al Panel Derecho (26) con el Tornillo (C) y un destornillador Phillips.
  • Page 35 Étape / Paso 11 (FR) Fixez la Traverse inférieure (33) aux Pieds (36) avec la Vis (C) et un tournevis cruciforme. (ESP) Asegure el Travesaño inferior (33) a los Pies (36) con el Tornillo (C) y un destornillador Phillips. Étape / Paso 12 (FR) Montez la Traverse inférieure avant (34) et les Pieds (36) sur le Panneau inférieur (32).
  • Page 36 Étape / Paso 13 (FR) Insérez la Cheville (A) dans le trou avant de la Glissière du tiroir (17). (ESP) Inserte la Espiga (A) en el orificio delantero de la Corredera del cajón (17). Rotate 90° Façade Frente Étape / Paso 14 (FR) Fixez le Côté...
  • Page 37 Étape / Paso 15 (FR) Insérez le Fond du tiroir (48) entre les fentes sur le Côté gauche de Tiroir (46) et le Côté droit du tiroir (47), puis fixez le Arriére du tiroir (45) avec Vis (G) et un tournevis cruciforme. (ESP) Inserte el Inferior del cajón (48) entre las ranuras del Lado izquierdo de Cajón (46) y el Lado derecho del cajón (47), y fije el Trasero del cajón (45) con Tornillo (G) y destornillador Phillips.
  • Page 38 Étape / Paso 17 (FR) Placez chaque tiroir un par un à l'intérieur de l'unité, en vous assurant d'avoir passé la cheville en bois qui se trouve sur la glissière du tiroir. Ensuite, insérez les chevilles en bois (H) en place à l'intérieur des tiroirs. Remarque : n'enfoncez pas la cheville jusqu'au bout.
  • Page 39 Vous avez réussi ! Profitez de votre nouvelle commode ! Lo has conseguido! Disfruta de tu nueva cómoda ! 34 lbs 17,5 kg 5 lbs 2,5 kg Félicitations pour votre nouveau meuble! Nous serions ravis d'en entendre parler et de le voir. Laissez-nous un commentaire ou postez une photo avec le mot-clé...
  • Page 40 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l’Utah, est là pour obtenir des informations sur les produits, aider pour l’assemblage d’un porduit ou pour tout autre problème de support client. Appelle-nous 801-433-3008 Envoie-nous les e-mails à service@walkeredison.com Visite notre site accueil au client à...
