Unique UGP 6 DV Owner's Manual

Direct vent refrigerator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
UGP 6/8/10 DV
Direct vent refrigerator (Balanced Flue System)
OWNER"S GUIDE
serial number:
May 2016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UGP 6 DV and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Unique UGP 6 DV

Summary of Contents for Unique UGP 6 DV

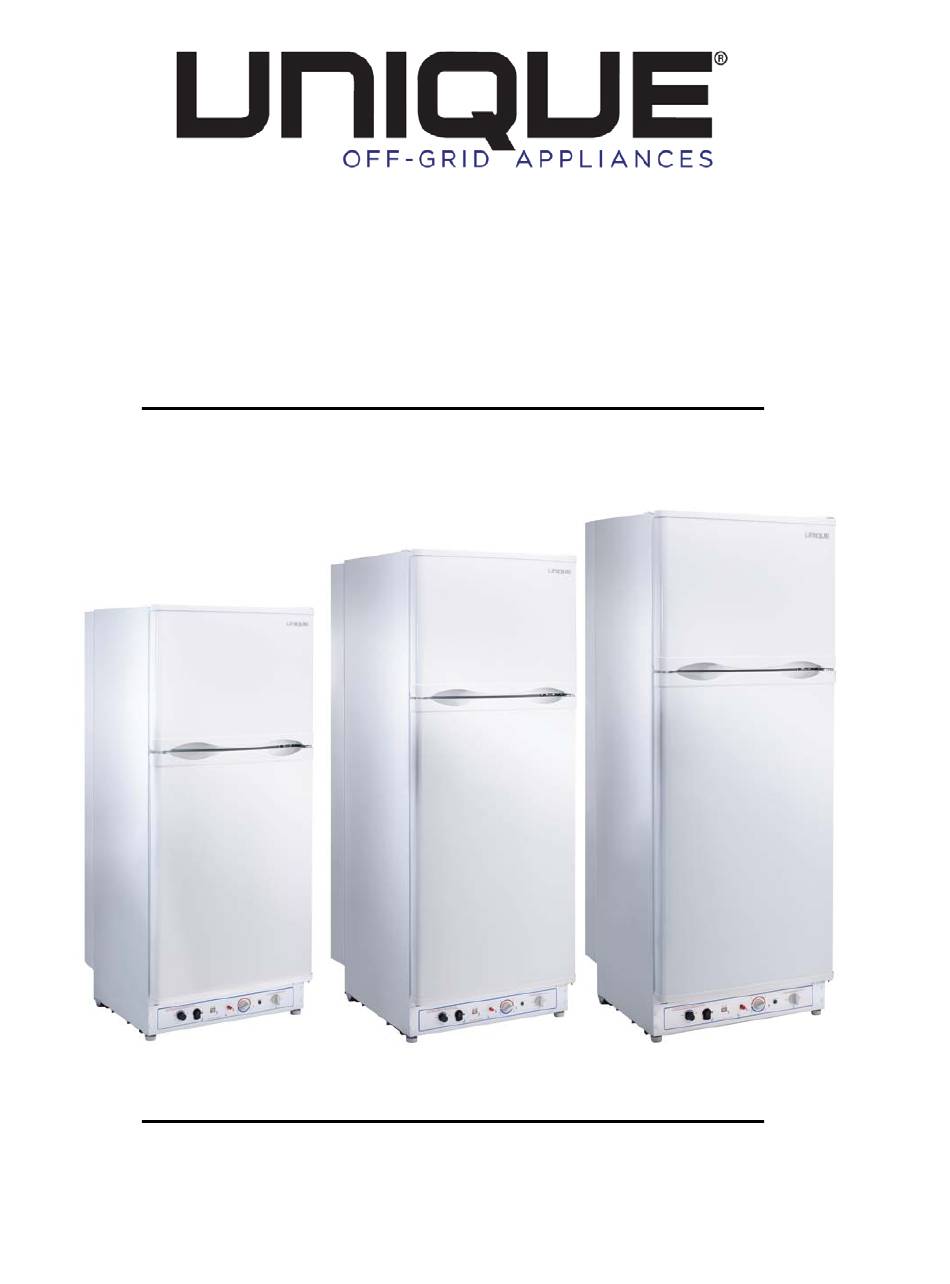

  • Page 1 UGP 6/8/10 DV Direct vent refrigerator (Balanced Flue System) OWNER”S GUIDE serial number: May 2016...
  • Page 2 UNIQUE UGP-6/8/10 DV Direct vent refrigerator (Balanced Flue System) Installation & Owner’s manual WARNING FIRE OR EXPLOSION HAZARD if you smell gas: 1. Open windows. 2. Do not attempt to light appliance. 3. Do not touch electrical switches. 4. Extinguish any open flame.
  • Page 3 NOTICE INSTALLER/CUSTOMER      Please read carefully before hook‐up!      1. This refrigerator must be installed by a licensed gas fitter.  2. The propane gas supply pressure regulator must be set at 11” water column.  3. The left side heat shield (facing front of the refrigerator) must be installed. The heat shield is  shipped in the refrigerator carton.  4. For safety & efficient operation the proper clearances on all sides and top must be  maintained. The clearances are listed in the Owner’s Manual.  5. For proper and efficient operation the refrigerator must be level, both side to side and front  to back (use bubble type level).  6. It’s unsafe to operate your fridge without the supplied venting attached to the appliance due  to the chance of carbon monoxide poisoning.  7. Regular maintenance of the fridge is critical to prevent unsafe levels of Carbon Monoxide.  Before lighting the refrigerator at any time, clean the flue tube as per the Owner’s Manual &  make sure the burner and areas around the burner are free from any lint, spider webs or any  other debris. Please record your appliance maintenance on the SERVICE RECORD label  located at the back of your appliance.  The installation of the refrigerator must conform to the Local Codes. In the absence of a local code:  USA: Nation Fuel Gas Code  Canada: CSA B149.1 Natural Gas & Propane Installation Code  CSA B149.2 Propane Storage and Handling Code   ...
  • Page 4 M A N U F A C T U R E D A N D C E R T I F I E D B Y Unique Gas Products Ltd “ & ” “ & ” “ & ” 2245 Wyecroft Road #5...

  • Page 5: Table Of Contents

    T able of Contents Chapters Welcome Safety and Warnings Appliance, Heat Shield, & Venting Installation Instructions General Operating Instructions How to Use the Refrigerator Maintenance & Service Troubleshooting & Suggested Spares Door Removal and Reversal Temperature Controls, Food Storage and Cleaning Parts List &...

  • Page 6: Chapters

    We know you will enjoy your new refrigerator and thank you for choosing one of our Unique Gas Products. We hope you will consider us for future purchases. PLEASE READ AND SAVE THESE INSTRUCTIONS This manual provides specific operation instructions for your model. Use your refrigerator only as instructed in this manual.

  • Page 7: Safety And Warnings

    U N I Q U E U G P 6 C / 8 C / 1 0 C  Safety and Warnings If you smell gas Open Windows  Don’t touch electrical switches  Extinguish any open flame  Immediately call your gas supplier ...

  • Page 8: Installation Of Appliance

    Chapter U N I Q U E U G P 6 C / 8 C / 1 0 C Installation of Appliance For best performance at high ambient temperatures, there must be free air circulation over the cooling unit at the rear of the refrigerator. Ensure that there is a free air space above the refrigerator and do not place the refrigerator in a space where air circulation is restricted.

  • Page 9: Gas Connection

    U N I Q U E U G P 6 C / 8 C / 1 0 C Clearances Minimum clearances to combustible materials are: Top – 6” Sides – 2” Rear – 1” as shown in Figures. 1, 2 & 3. Note: DO NOT install the appliance directly on carpeting.
  • Page 10 U N I Q U E U G P 6 C / 8 C / 1 0 C – D ARNING O NOT USE FLAME TO CHECK FOR GAS LEAKS The gas supply system must incorporate a pressure regulator to maintain a supply pressure of not more than 12”...

  • Page 11: Venting Installation Instructions

    U N I Q U E U G P 6 C / 8 C / 1 0 C Venting Installation Instructions Before installing venting ensure you have followed the appliance installation instructions above which entails the gas hook up and the heat shield installation, this will allow you to install the venting and then proceed to start your fridge for use.
  • Page 12 U N I Q U E U G P 6 C / 8 C / 1 0 C parts required for installation P A R T S L I S T - S U P P L I E D ( are found at back of appliance) PARTS LOCATION/FUNCTION...
  • Page 13 U N I Q U E U G P 6 C / 8 C / 1 0 C Fresh Air and Flue Exhaust Vent Location & Assembly  If not already done so locate the fresh air vent, flue exhaust vent and poly bag containing high temp silicone from the back of the appliance and set aside.
  • Page 14 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure A  Now prepare to drill holes in the interior wall for each the fresh air and flue exhaust tube. Depending on what’s on your outside wall you will have to make necessary adjustments in the drilling process.
  • Page 15 An alternative solution will be a vent shroud available through Unique  Push your fridge up against the interior wall to meet both the fresh air and the...
  • Page 16 U N I Q U E U G P 6 C / 8 C / 1 0 C between the back of the fridge and the interior wall, therefore cut the fresh air and the flue exhaust vent with suggested tools allowing for a 1” to 2” protrusion or more through the interior wall into the room and a minimum 1”...
  • Page 17 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure C Sealing the fresh air and flue exhaust tubes at interior and exterior wall  You now need to seal the inside and exterior spaces surrounding both the fresh air tube and flue exhaust.
  • Page 18 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure D Venting installation is now complete, you now can move onto General Operating Instructions – Chapter 3...

  • Page 19: General Operating Instructions

    Chapter U N I Q U E U G P 6 C / 8 C / 1 0 C General Operating Instructions Importance of Leveling a Refrigerator The refrigerator must be adjusted to a vertical position in both directions. In an absorption refrigeration system, ammonia is liquefied in the finned condenser coil at the top rear of the refrigerator.
  • Page 20 U N I Q U E U G P 6 C / 8 C / 1 0 C 2. Turn button G to Gas position push button B repeatedly before you press in and hold D button, continue to hold in the D button and repeatedly press the B button until you see that the needle on the flame sensor C has moved from the red into the green area.

  • Page 21: Operation

    U N I Q U E U G P 6 C / 8 C / 1 0 C Shut Down Procedure – Gas Operation Turn selector knob G to the OFF position Shut the gas off at the LP-gas supply cylinder when the appliance is not in use. 3.

  • Page 22: How To Use The Refrigerator

    U N I Q U E U G P 6 C / 8 C / 1 0 C Thermostat The refrigerator cooling temperature is controlled by a thermostat that can be adjusted by turning knob E to different settings to maintain the desired refrigerator temperature.

  • Page 23: Frozen Food Storage Compartment

    U N I Q U E U G P 6 C / 8 C / 1 0 C FROZEN FOOD STORAGE COMPARTMENT Quick freeze soft fruits and ice cream should be placed in the coldest part of the compartment which is at the bottom of the aluminum liner. Frozen vegetables, may be stored in any part of the compartment.

  • Page 24: Inside Light

    U N I Q U E U G P 6 C / 8 C / 1 0 C Cleaning Cleaning the refrigerator is usually done after it is defrosted or put into storage. To clean the interior liner of the refrigerator, use lukewarm weak soda solution. Use only warm water to clean the finned evaporator, gasket, ice trays and shelves.

  • Page 25: Maintenance & Service

    Chapter U N I Q U E U G P 6 C / 8 C / 1 0 C Maintenance & Service The user should be aware of service that must be done on a regular schedule to keep the refrigerator operating properly. Installation must be by a licensed gas fitter in accordance with local codes or in the absence of local national Fuel Gas Code, ANSI Z233.1 and in Canada B149.2 Propane Storage and Handling Code (latest edition).
  • Page 26 U N I Q U E U G P 6 C / 8 C / 1 0 C Check burner flame for proper appearance. The flame should be light blue with no yellow at the tip. See figure #6 Fig. #6 Fig.
  • Page 27 U N I Q U E U G P 6 C / 8 C / 1 0 C refrigerator or create a fire hazard. It will also create extremely dangerous levels of carbon monoxide The inlet & outlet gas fittings on the refrigerator need to be checked for leaks.
  • Page 28 Chapter U N I Q U E U G P 6 C / 8 C / 1 0 C TROUBLESHOOTING INSTRUCTIONS & SUGGESTED SPARE PARTS TO KEEP ON HAND REFRIGERATOR DOES NOT COOL, CHECK LIKELY CAUSES: Burner orifice clogged. Clean. See section Maintenance & Service, C HAPTER Check to ensure refrigerator is level –...
  • Page 29 U N I Q U E U G P 6 C / 8 C / 1 0 C Spare Parts The following is a list of commonly used parts which are available: Burner orifice  Burner  Electrode with wire ...

  • Page 30: Door Removal & Reversal Instructions

    Chapter U N I Q U E U G P 6 C / 8 C / 1 0 C Door Removal & Reversal Instructions NOTE: The direction in which your refrigerator doors open (door swing) can be reversed, from left to right or right to left, by moving the door hinges from one side to the other.

  • Page 31: Cool Down Period

    U N I Q U E U G P 6 C / 8 C / 1 0 C Chapter Temperature Controls NOTE: Due to the nature of a gas operated absorption fridge, temperatures in the fridge compartment will drop to freezing even on the lowest setting when the ambient temperature surrounding the fridge drops to or below 60...

  • Page 32: Looking Inside

    U N I Q U E U G P 6 C / 8 C / 1 0 C Looking Inside SHELF ADJUSTMENT Refrigerator shelves are easily adjusted to suit individual needs. Before adjusting the shelves, remove all food. Note: Some shelves are removed by just pulling them toward you and sliding them into a different slot in the fridge’s cabinet.

  • Page 33: Frozen Food Storage

    U N I Q U E U G P 6 C / 8 C / 1 0 C ROZEN TORAGE The freezer compartment should be kept at 8.6°F (-13°C) at a 77°F  (25°C ) room ambient A freezer operates most efficiently when it is slowly loaded to 2/3 full. ...
  • Page 34 U N I Q U E U G P 6 C / 8 C / 1 0 C NOTES: Do not use razor blades or other sharp instruments, which can scratch the appliance surface when removing adhesive labels. Any glue left from tape or labels can be removed with a mixture of warm water and mild detergent, or, touch the glue residue with the sticky side of tape you have already removed.
  • Page 35 Chapter U N I Q U E U G P 6 C / 8 C / 1 0 C Parts Diagram and Lists – UGP 6C/8C/10C UGP-6C...
  • Page 36 U N I Q U E U G P 6 C / 8 C / 1 0 C UGP-8C UGP-10C...
  • Page 37 U N I Q U E U G P 6 C / 8 C / 1 0 C CO‐Monitor and Components – all units...
  • Page 38 U N I Q U E U G P 6 C / 8 C / 1 0 C UNIQUE – UGP 6C  No.  Item  Code  1  Cabinet  N/A  2  Heat sink  UGP‐DL22502524  3  Drip tray  UGP‐DL22501294  4  Drainage hose  UGP‐DL00009088  5  Drip pan  UGP‐DL10001155  6  Hinge cover  UGP‐DL22001080 ...
  • Page 39 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  34  Top shelf  UGP‐DL22501296  35  Middle shelf  UGP‐DL22501297  36  Bottom shelf  UGP‐DL27501306  36‐1  Ventilation hood  UGP‐DL27501310  36‐2  Bottom wearing plate  UGP‐DL27501312  37  Cooling unit  UGP‐DL22503082  38  Heater ...
  • Page 40 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  60  Balcony spacer  UGP‐DL22502241  61  Connector  UGP‐DL10001114  62  Thermostat  UGP‐DL18301115  63  Nut  UGP‐DL18301029  64  Connector  UGP‐DL10001115  65  Safety valve  UGP‐DL18301005  66  Connector ...
  • Page 41 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  95  Freezer shelf  UGP‐DL222501280  96  Screw cover  UGP‐DL27501363  97  Heat Shield  UGP‐DL18501044  98  Big brush  UGP‐DL22001096  99  Small brush  UGP‐DL27501318 ...
  • Page 42 U N I Q U E U G P 6 C / 8 C / 1 0 C UNIQUE  UGP 8C Parts List No.  Item  Code  1  Cabinet  N/A  2  Heat sink  UGP‐DL22502524  3  Drip tray  UGP‐DL22501294  4  Drainage hose  UGP‐DL00009088  5  Drip pan  UGP‐DL10001155  6  Hinge cover  UGP‐DL22001080 ...
  • Page 43 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  32  Screw  UGP‐DL00003068  33  Castor  UGP‐DL14502072  34  Top shelf  UGP‐DL22501296  35  Middle shelf  UGP‐DL22501297  36  Bottom shelf  UGP‐DL27501306  36‐1  Ventilation hood  UGP‐DL27501310  36‐2  Bottom wearing plate ...
  • Page 44 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  58  Flame indicator  UGP‐DL18301013  59  Bracket  UGP‐DL27501355  60  Balcony spacer  UGP‐DL22502241  61  Connector  UGP‐DL10001114  62  Thermostat  UGP‐DL18301115  63  Nut  UGP‐DL18301029  64  Connector ...
  • Page 45 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  96  Screw cover  UGP‐DL27501363  97  Heat Shield  UGP‐DL22501209  98  Big brush  UGP‐DL22001096  99  Small brush  UGP‐DL27501318 ...
  • Page 46 U N I Q U E U G P 6 C / 8 C / 1 0 C UNIQUE – UGP 10C Parts List No.  Item  Code  1  Cabinet  N/A  2  Heat sink  UGP‐DL22502524  3  Drip tray  UGP‐DL22501294  4  Drainage hose  UGP‐DL00009088  5  Drip pan  UGP‐DL10001155  6  Hinge cover ...
  • Page 47 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  34  Top shelf  UGP‐DL27501306  35  Middle shelf  UGP‐DL27501307  36  Bottom shelf  UGP‐DL27501415  36‐1  Ventilation hood  UGP‐DL27501310  36‐2  Bottom wearing plate  UGP‐DL27501312  37  Cooling unit  UGP‐DL22503082  38  Heater ...
  • Page 48 U N I Q U E U G P 6 C / 8 C / 1 0 C No.  Item  Code  63  Nut  UGP‐DL18301029  64  Connector  UGP‐DL10001115  65  Safety valve  UGP‐DL18301005  66  Connector  UGP‐DL22001180  67  Thermocouple  UGP‐DL10001349  68  Thermostat bracket  UGP‐DL18301012  69  Power cord holder ...
  • Page 49 U N I Q U E U G P 6 C / 8 C / 1 0 C Direct Venting Component Parts List UGP 6C/8C/10C DV...
  • Page 50 U N I Q U E U G P 6 C / 8 C / 1 0 C Unique UGP 6C/8C/10C DV Venting Parts List Item # Description Part# UGP-DV6SA01 Fresh Air Vent Assembly - UGP 6C UGP-DV810CSA01 Fresh Air Vent Assembly - UGP 8C/10C...
  • Page 51 Unique Gas Products Ltd. and by the Seller. 2. Any part of this refrigerator returned to the Seller or Unique Gas Products Ltd, which upon examination is determined by them to have been defective in material or workmanship, will at their option be either repaired or replaced under this warranty, without charge for materials/parts.
  • Page 52 UGP 6/8/10 DV Réfrigérateur au propane à ventilation directe GUIDE D’UTILISATION Numéro de série : Mars 2016...
  • Page 53 UNIQUE UGP-6/8/10 DV Réfrigérateur au propane à ventilation directe Guide d’installation et d’utilisation AVERTISSEMENT RISQUES D'INCENDIE OU D'EXPLOSION Si vous détectez une odeur de gaz : 1. Ouvrez les fenêtres. 2. N'essayez pas d'allumer l'appareil. 3. Ne touchez pas aux interrupteurs électriques.
  • Page 54         AVIS À L’INSTALLATEUR ET AU CLIENT  Veuillez lire attentivement avant le branchement!    1. Ce réfrigérateur doit être installé par un monteur d’installations au gaz agréé.   2. Le régulateur de pression de l’alimentation en propane doit être réglé à une colonne d’eau  de 11 po.   3. L’écran thermique du côté gauche (qui fait face à l’avant du réfrigérateur) doit être installé.  L’écran thermique est placé dans l’emballage du réfrigérateur.   4. Pour un fonctionnement sécuritaire et efficient, il faut respecter les distances minimums sur  tous les côtés et sur le dessus. Les distances minimum sont indiquées dans le Guide  d’installation et d’utilisation.   5. Pour un fonctionnement sécuritaire et efficient, le réfrigérateur doit être à niveau de gauche  à droite et d’avant en arrière (utilisez un niveau à bulle d’air).   6. Il est dangereux d’utiliser le réfrigérateur sans raccorder l’évent fourni à l’appareil en raison  du risque d’intoxication au monoxyde de carbone.  7. L’entretien régulier du réfrigérateur est essentiel pour prévenir les niveaux dangereux de  monoxyde de carbone. Avant d’allumer le réfrigérateur, nettoyez toujours le tuyau  d’évacuation conformément aux directives du Guide d’installation et d’utilisation et  assurez‐vous qu’il n’y a pas de poussière, de toiles d’araignée ou d’autres débris sur le  brûleur et aux alentours. Veuillez inscrire les interventions d’entretien de l’appareil sur  L’ÉTIQUETTE DE SERVICE placée au fond de votre appareil.   L’installation du réfrigérateur doit être conforme aux codes locaux. En l’absence de code local,  respectez le ou les codes suivants :  États‐Unis : « National Fuel Gas Code »  Canada : CSA B149.1, « Code d’installation du gaz naturel et du propane » – CSA B149.2, « Code sur  le stockage et la manipulation du propane »  ...
  • Page 55 F A B R I Q U É S E T D I S T R I B U É S P A R Unique Gas Products Ltd « â à à « â à à « â à à...
  • Page 56 T able des matières Chapitres Bienvenue Sécurité et avertissements Installation de l’appareil, de l’écran thermique et de la conduite de ventilation Notice d’utilisation générale Mode d’emploi du réfrigérateur Entretien et réparation Dépannage et pièces de rechange suggérées Démontage et inversion des portes Commandes de température, rangement de la nourriture et nettoyage Listes des pièces...

  • Page 57: Bienvenue

    à suivre pour l’entretien adéquat de votre nouveau réfrigérateur à gaz. Nous sommes convaincus que votre nouveau réfrigérateur vous plaira et nous vous remercions d’avoir choisi l’un de nos produits de Unique Gas. Nous espérons que vous penserez à nous pour vos prochains achats.

  • Page 58: Sécurité Et Avertissements

    U N I Q U E U G P 6 C / 8 C / 1 0 C  Sécurité et avertissements S’il y a une odeur de gaz : Ouvrez les fenêtres.  Ne touchez pas aux interrupteurs électriques. ...

  • Page 59: Installation De L'appareil

    Chapitre U N I Q U E U G P 6 C / 8 C / 1 0 C Installation de l’appareil Pour maximiser le rendement à température ambiante élevée, l’air doit pouvoir circuler librement au-dessus du refroidisseur d’air à l’arrière du réfrigérateur. Assurez-vous qu’il y a un vide d’air au-dessus du réfrigérateur.
  • Page 60 U N I Q U E U G P 6 C / 8 C / 1 0 C Dégagements Voici les distances minimums entre le réfrigérateur et les matières combustibles : Dessus – 6 po Côtés – 2 po Arrière – 1 po Voir illustrations des figures 1, 2 et 3 Remarque : N’INSTALLEZ PAS l’appareil directement sur une moquette.

  • Page 61: Mise À Niveau

    U N I Q U E U G P 6 C / 8 C / 1 0 C pas nécessaire de prendre d’autres dispositions pour assurer la circulation de l’air. Raccordement à l’alimentation en gaz Raccordez l’appareil à la canalisation d’alimentation en gaz à l’aide d’un raccord mâle évasé...
  • Page 62 U N I Q U E U G P 6 C / 8 C / 1 0 C Directives d’installation de l’évent Avant d’installer l’évent, assurez-vous d’avoir suivi les directives d’installation de l’appareil ci-dessus, c’est-à-dire le raccordement à l’alimentation en gaz et l’installation de l’écran thermique pour vous permettre d’installer l’évent et de mettre le réfrigérateur en marche.
  • Page 63 U N I Q U E U G P 6 C / 8 C / 1 0 C (les pièces requises L I S T E D E S P I È C E S F O U R N I E S pour l’installation se trouvent à...
  • Page 64 U N I Q U E U G P 6 C / 8 C / 1 0 C Emplacement et installation des tuyaux d’admission d’air frais et d’évacuation des gaz  Si vous ne l’avez pas déjà fait, localisez le tuyau d’admission d’air frais, le tuyau d’évacuation des gaz et le sac en plastique qui contient la pâte d’étanchéité...
  • Page 65 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure A  Vous êtes maintenant prêt à percer les trous destinés aux tuyaux d’admission d’air frais et d’évacuation des gaz dans le mur intérieur. Vous devrez adapter le perçage en fonction de ce qui se trouve sur le mur extérieur.
  • Page 66 19 po entre le mur extérieur et l’arrière du réfrigérateur. vous raccourcirez les évents, plus le réfrigérateur risquera de s’arrêter. Pour éviter ce problème, procurez-vous une gaine d’évent auprès de Unique.  Poussez le réfrigérateur vers le mur intérieur jusqu’aux tuyaux d’admission d’air frais et d’évacuation des gaz que vous venez d’insérer, puis raccordez-les...
  • Page 67 U N I Q U E U G P 6 C / 8 C / 1 0 C  Pour déterminer les longueurs que vous devez couper, mesurez la distance entre le mur intérieur et l’arrière du réfrigérateur. Nous vous suggérons de laisser une distance de 1 po entre l’arrière du réfrigérateur et le mur intérieur.
  • Page 68 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure C Isolation des tuyaux d’admission d’air frais et d’évacuation des gaz sur le mur intérieur et le mur extérieur  Vous devez maintenant sceller les espaces intérieurs et extérieurs autour des tuyaux d’admission d’air frais et d’évacuation des gaz.
  • Page 69 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure D Maintenant que vous avez installé l’évent, vous pouvez passer à la Notice d’utilisation générale – Chapitre 3.

  • Page 70: Notice D'utilisation Générale

    Chapitre U N I Q U E U G P 6 C / 8 C / 1 0 C Notice d’utilisation générale Importance de la mise à niveau d’un réfrigérateur Le réfrigérateur doit être réglé de manière à être en position verticale de chaque côté. Dans un système de réfrigération à...
  • Page 71 U N I Q U E U G P 6 C / 8 C / 1 0 C Alimentation en gaz – Modèles à allumage piézoélectrique ou électronique Procédure de mise en marche – Voir Figure 5 Allumage piézoélectrique Pour mettre le réfrigérateur en marche, tournez le bouton du thermostat E jusqu’au réglage maximum dans le sens des aiguilles d’une montre.

  • Page 72: Mode De Fonctionnement

    U N I Q U E U G P 6 C / 8 C / 1 0 C Pour remplacer la pile de l’allumage électronique, tournez le bouton vers la gauche pour exposer la pile. Sortez la pile AAA et remplacez-la par une neuve (pôle positif vers l’extérieur), replacez le bouton, puis tournez-le vers la droite pour le fermer.
  • Page 73 U N I Q U E U G P 6 C / 8 C / 1 0 C Figure 5 Thermostat La température de refroidissement du réfrigérateur est commandée par un thermostat qu’on peut régler en tournant le bouton E jusqu’à différents réglages pour maintenir la température désirée.

  • Page 74: Mode D'emploi Du Réfrigérateur

    U N I Q U E U G P 6 C / 8 C / 1 0 C Mode d’emploi du réfrigérateur COMPARTIMENT DE RANGEMENT DES ALIMENTS Le compartiment de rangement des aliments est complètement fermé et non aéré, ce qui est nécessaire pour maintenir la basse température requise pour leur conservation.

  • Page 75: Compartiment Réfrigérateur

    U N I Q U E U G P 6 C / 8 C / 1 0 C OMPARTIMENT RÉFRIGÉRATEUR Dans le compartiment réfrigérateur, l’eau de dégivrage s’écoule d’un canal de collecte jusqu’à un plateau ou à un récipient de dégivrage à l’arrière du réfrigérateur, où...

  • Page 76: Procédure D'arrêt

    U N I Q U E U G P 6 C / 8 C / 1 0 C Procédez ainsi pour remplacer les piles : 1. À l’arrière de l’appareil, enlevez le couvercle fixé en place par quatre vis cruciformes, ou retirez le couvercle noir. 2.

  • Page 77: Entretien Et Réparation

    Chapitre U N I Q U E U G P 6 C / 8 C / 1 0 C Entretien et réparation L’utilisateur doit être conscient qu’il faut effectuer un entretien régulier pour assurer le fonctionnement adéquat du réfrigérateur. L’installation doit être effectuée par un monteur d’installations au gaz agréé...
  • Page 78 U N I Q U E U G P 6 C / 8 C / 1 0 C – N’ VERTISSEMENT UTILISEZ PAS UNE FLAMME ’ POUR VÉRIFIER S IL Y A DES FUITES DE GAZ Vérifiez si la flamme produite par le brûleur a une apparence adéquate. La flamme doit être bleu pâle sans extrémité...
  • Page 79 U N I Q U E U G P 6 C / 8 C / 1 0 C Nettoyez le tube du brûleur en y injectant de l’air comprimé et délogez la poussière et les toiles d’araignée. Avant d’enlever l’injecteur du brûleur, délogez tout tartre, suie ou saleté...

  • Page 80: Dépannage Et Pièces De Rechange Suggérées

    Chapitre U N I Q U E U G P 6 C / 8 C / 1 0 C DÉPANNAGE ET PIÈCES DE RECHANGE SUGGÉRÉES À GARDER À PORTÉE DE LA MAIN LE RÉFRIGÉRATEUR NE REFROIDIT PAS. CAUSES POSSIBLES : Orifice de l’injecteur obstrué.
  • Page 81 U N I Q U E U G P 6 C / 8 C / 1 0 C Pièces de rechange Voici une liste de pièces couramment utilisées, à votre disposition : Injecteur  Brûleur  Électrode avec fil  Thermocouple ...
  • Page 82 Chapitre U N I Q U E U G P 6 C / 8 C / 1 0 C Directives de démontage et d’inversion des portes REMARQUE : Le sens de l’ouverture des portes de votre réfrigérateur peut être inversé de gauche à droite ou de droite à gauche en transférant les charnières de porte d’un côté...

  • Page 83: Commandes De Température

    U N I Q U E U G P 6 C / 8 C / 1 0 C Chapitre Commandes de température REMARQUE : En raison de la nature d’un réfrigérateur à absorption au gaz, les températures dans le compartiment réfrigérateur baissent jusqu’au point de congélation, même au réglage minimum, lorsque la température ambiante (autour du réfrigérateur) baisse à...

  • Page 84: Conseils De Rangement Des Aliments

    U N I Q U E U G P 6 C / 8 C / 1 0 C de refroidissement et essayez de maintenir une température de 4 C (38 F) à l’intérieur du réfrigérateur. REMARQUE : Quand vous mettez en marche le réfrigérateur pour la première fois, placez le thermostat au réglage maximum (4), c’est-à-dire le réglage initial recommandé.
  • Page 85 U N I Q U E U G P 6 C / 8 C / 1 0 C RUITS ET LÉGUMES Le rangement des fruits et légumes dans les bacs à légumes emprisonne  l’humidité, ce qui maintient la qualité des fruits et légumes plus longtemps. IANDE Emballez bien la viande et la volaille crues pour éviter les fuites et la ...

  • Page 86: Entretien Et Nettoyage

    U N I Q U E U G P 6 C / 8 C / 1 0 C Entretien et nettoyage Gardez votre réfrigérateur et votre congélateur propres pour empêcher l’accumulation d’odeurs. Essuyez tout déversement immédiatement et nettoyez les deux compartiments au moins deux fois l’an.
  • Page 87 Chapitre U N I Q U E U G P 6 C / 8 C / 1 0 C Schémas et listes des pièces – UGP 6C/8C/10C UGP-6C...
  • Page 88 U N I Q U E U G P 6 C / 8 C / 1 0 C UGP-8C UGP-10C...
  • Page 89 U N I Q U E U G P 6 C / 8 C / 1 0 C Détecteur de CO et pièces – Tous les modèles...
  • Page 90 U N I Q U E U G P 6 C / 8 C / 1 0 C UNIQUE – UGP 6C – Liste des pièces    Article  Code  1  Caisse  S.O.  2  Dissipateur de chaleur  UGP‐DL22502524  3  Plateau d’égouttage  UGP‐DL22501294  4  Tuyau d’évacuation  UGP‐DL00009088  5  Bac d’égouttage  UGP‐DL10001155  6  Cache‐charnière  UGP‐DL22001080 ...
  • Page 91 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  30  Lampe  UGP‐DL00013598  31  Pied  UGP‐DL00010053  32  Vis  UGP‐DL00003068  33  Roulette  UGP‐DL14502072  34  Tablette supérieure  UGP‐DL22501296  35  Tablette centrale  UGP‐DL22501297  36  Tablette inférieure ...
  • Page 92 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  53  Raccord à gaz  UGP‐DL10001267  54  Écrou  UGP‐DL00003075  55  Bride de raccord  UGP‐DL10001096  56  Électrode  UGP‐DL27501257  57  Coiffe d’admission du gaz  UGP‐DL22001160  58  Indicateur de flamme  UGP‐DL18301013  59  Bride ...
  • Page 93 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  88  Support de pile  UGP‐DL27501190  89  Couvercle de compartiment de pile  UGP‐DL27501342  90  Interrupteur d’éclairage  UGP‐DL00013660  91  Allumeur à pile  UGP‐DL18301371  92  Fil d’amorce par impulsion  UGP‐DL22501187  93  Interrupteur bouton‐poussoir  UGP‐DL18301372  94  Pile ...
  • Page 94 U N I Q U E U G P 6 C / 8 C / 1 0 C UNIQUE – UGP 8C – Liste des pièces  Code    Article  1  Caisse  S.O.  2  Dissipateur de chaleur  UGP‐DL22502524  3  Plateau d’égouttage  UGP‐DL22501294  4  Tuyau d’évacuation  UGP‐DL00009088  5  Bac d’égouttage  UGP‐DL10001155  6  Cache‐charnière  UGP‐DL22001080 ...
  • Page 95 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  28  Tableau de commande  UGP‐DL27501358  29  Étiquette de commande  UGP‐DL27501241  30  Lampe  UGP‐DL00013598  31  Pied  UGP‐DL00010053  32  Vis  UGP‐DL00003068  33  Roulette  UGP‐DL14502072  34  Tablette supérieure ...
  • Page 96 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  51  Tuyau d’évacuation des gaz  UGP‐DL22501300  52  Tuyau d’admission des gaz  UGP‐DL22501303  53  Raccord à gaz  UGP‐DL10001267  54  Écrou  UGP‐DL00003075  55  Bride de raccord  UGP‐DL10001096  56  Électrode  UGP‐DL27501257  57  Coiffe d’admission du gaz ...
  • Page 97 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  86  Section inférieure du boîtier de lampe  UGP‐DL04001632  87  Pile  UGP‐DL22001113  88  Support de pile  UGP‐DL27501190  89  Couvercle de compartiment de pile  UGP‐DL27501342  90  Interrupteur d’éclairage  UGP‐DL00013660  91  Allumeur à pile  UGP‐DL18301371  92  Fil d’amorce par impulsion ...
  • Page 98 U N I Q U E U G P 6 C / 8 C / 1 0 C UNIQUE – UGP 10C – Liste des pièces    Article  Code  1  Caisse  S.O.  2  Dissipateur de chaleur  UGP‐DL22502524  3  Plateau d’égouttage  UGP‐DL22501294  4  Tuyau d’évacuation  UGP‐DL00009088  5  Bac d’égouttage  UGP‐DL10001155  6  Cache‐charnière  UGP‐DL22001080 ...
  • Page 99 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  28  Tableau de commande  UGP‐DL27501358  29  Étiquette de commande  UGP‐DL27501241  30  Lampe  UGP‐DL00013598  31  Pied  UGP‐DL00010053  32  Vis  UGP‐DL00003068  33  Roulette  UGP‐DL14502072  34  Tablette supérieure ...
  • Page 100 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  51  Tuyau d’évacuation des gaz  UGP‐DL27501360  52  Tuyau d’admission des gaz  UGP‐DL27501382  53  Raccord à gaz  UGP‐DL10001267  54  Écrou  UGP‐DL00003075  55  Bride de raccord  UGP‐DL10001096  56  Électrode  UGP‐DL27501257  57  Coiffe d’admission du gaz ...
  • Page 101 U N I Q U E U G P 6 C / 8 C / 1 0 C   Article  Code  86  Section inférieure du boîtier de lampe  UGP‐DL04001632  87  Pile  UGP‐DL22001113  88  Support de pile  UGP‐DL27501190  89  Couvercle de compartiment de pile  UGP‐DL27501342  90  Interrupteur d’éclairage  UGP‐DL00013660  91  Allumeur à pile  UGP‐DL18301371  92  Fil d’amorce par impulsion ...
  • Page 102 U N I Q U E U G P 6 C / 8 C / 1 0 C Liste des pièces d’évent – Ventilation directe UGP 6C/8C/10C DV...
  • Page 103 U N I Q U E U G P 6 C / 8 C / 1 0 C Liste des pièces d’évent – Ventilation directe UGP 6C/8C/10C DV Nº d’art. Description Nº de pièce UGP-DV6SA01 Évent d’admission d’air frais – UGP 6C UGP-DV810CSA01 Évent d’admission d’air frais –...
  • Page 104 Unique Gas Products Ltd. et par le vendeur. 2. Toute pièce de ce réfrigérateur retournée au vendeur ou à Unique Gas Products Ltd., si ces derniers jugent qu’elle présente un défaut de matériaux ou de fabrication après l’avoir examinée, sera réparée ou remplacée (à...
