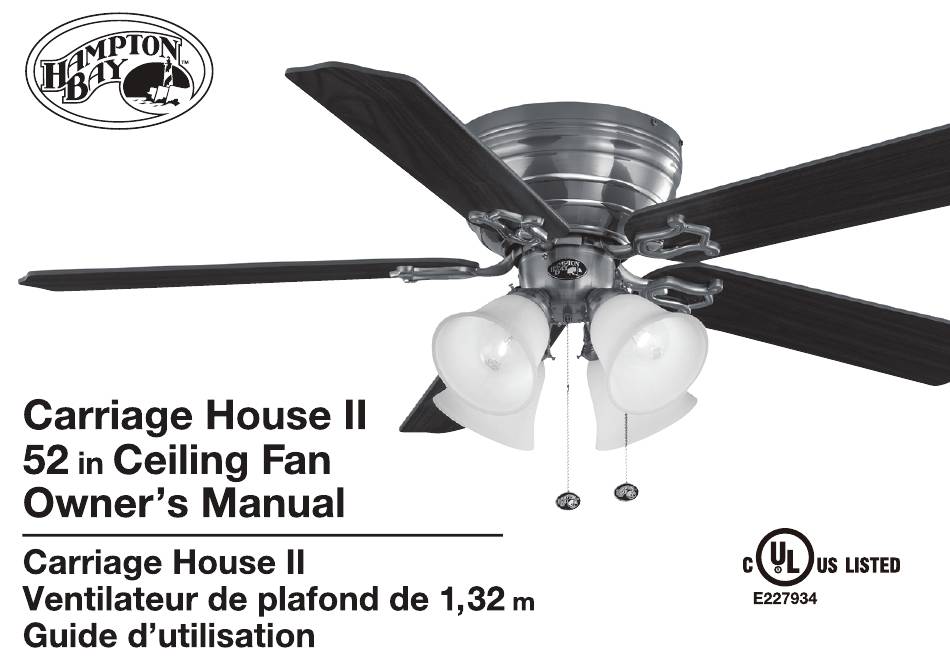

- Page 1 1000507 248 1000507 282...
-
Page 2: Table Of Contents
52” Carriage House Thank you for purchasing this Hampton Bay ceiling fan. This product has been manufactured with the highest standards of safety and quality. The finish Ceiling Fan by Hampton Bay of this fan is weather resistant, but over time will naturally weather and fade. -
Page 3: Safety Rules 1
READ AND SAVE THESE INSTRUCTIONS Do not use water or detergents when cleaning the fan or fan To reduce the risk of electric shock, insure electricity blades. A dry dust cloth or lightly dampened cloth will be has been turned off at the circuit breaker or fuse box suitable for most cleaning. -
Page 4: Unpacking Your Fan
Unpack your fan and check the contents. You should have the following items: Loose Parts Bag Containing: Blade Attachment Hardware 1. Mounting Bracket 6. Set of Blades (5) (15 Screws) 2. Motor Housing 7. Lamp Shade (4) Electrical Hardware 3. Fan Motor (3 plastic wire connectors, 1 pull chain for 4. -
Page 5: Tools Required
Figure 3 circuit breakers. (available at your Hampton Bay retailer). Secure the outlet box directly to the building struc- ture. Use appropriate fasteners and building Figure 1 materials. -
Page 6: Hanging The Fan
Hanging the Fan 4. Once wiring is completed, lift the motor bracket so that the threaded studs on the REMEMBER mounting plate protrude through the slots turn pow- in the motor bracket (Figure 5). Securely er. Follow the steps below to hang your tighten the three 1/4”... -
Page 7: Making The Electrical Connections
Making the Electrical Connections REMEMBER to disconnect the power. If you feel you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. Follow the steps below to connect the fan to your household wiring. Use the wire connecting nuts supplied with your fan. -
Page 8: Finishing The Fan Installation
Finishing the Fan Attaching the Installation Fan Blades NOTE: Your fan blade are reversible. Select 1. Remove the two screws on two diagonal the blade side finish which best accentuates sides from the top of the mounting plate and your decor. loosen the other two screws (Figure 8). - Page 9 Attaching the Light Kit in Figure 11. Rotate the fan until the next blade is positioned for measurement. Repeat OVER LAMPING THE FAN WILL RESULT IN REMEMBER to disconnect the power. for each blade. Measurement deviations THE FAN LIGHTS SHUTTING DOWN UNTIL THE should be within 1/8”.
-
Page 10: Operating Your Fan
Operating Your Fan Turn on the power and check the operation of the fan. The pull chain controls the fan speed as follows: 1 pull - High, 2 pulls - Medium, 3 Warm weather - (Forward) A downward pulls - Low and 4 pulls - Off. air flow creates a cooling effect as shown in Figure 13. -
Page 11: Care Of Your Fan
Troubleshooting Care of Your Fan Here are some suggestions to help you Problem Solution maintain your fan. Fan will not start Check main and branch circuit fuses or breakers 1. Because of the fan’s natural movement, Check line wire connections to the fan and switch wire connections in some connections may become loose. -
Page 12: Specifications
GROSS CUBE FAN SIZE SPEED VOLTS AMPS WATTS WEIGHT WEIGHT FEET 0.26 2012 21.15 23.80 52” 0.38 3383 1.84 High 0.54 4935 These are approximate measures. They do not include Amps and Wattage used by the light kit. Imported by Home Depot of Canada Inc. -
Page 13: Warranty Information 11
You must present a copy of the original Hampton Bay also warrants that all other fan parts, excluding any glass or acrylic blades, to be free purchase receipt to obtain warranty service. - Page 14 Carriage House 132 cm (52 po) Merci d’avoir acheté un ventilateur de plafond Hampton Bay. Cet article a été fabriqué selon les Ventilateur de plafond de Hampton Bay normes de sécurité et de qualité les plus rigoureuses. La finition de ce ventilateur est à l’épreuve des intempéries mais, au fil du temps, il s’altérera et se...
-
Page 15: Règles De Sécurité
VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS Pour éviter les blessures ou pour éviter d’endommager le Pour réduire les risques d’électrocution, s’assurer que le ventilateur ou d’autres objets, faire preuve de prudence en courant est coupé aux disjoncteurs ou à la boîte de fusibles travaillant près du ventilateur ou en le nettoyant. -
Page 16: Déballage Du Ventilateur 2
Déballer le ventilateur et en vérifier le contenu. Un sachet de pièces démontées contenant: Les articles suivants devraient s'y trouver: Fixations pour les pales 1. Support de fixation 6. Ensemble de pales (5) (15 vis) 2. Cache du moteur 7. Abat-jour (4) Matériel électrique 3. -
Page 17: Outils Requis
(disponible chez votre détaillant de produits à la structure du bâtiment. Utiliser les pièces Hampton Bay). de fixation et les matériaux de construction appropriés. La boîte de sortie de courant et la structure de support doivent être solidement fixées et capables de supporter de manière... - Page 18 Suspension du ventilateur 4. Après avoir terminé le câblage, soulever le support de moteur afin que les goujons NE PAS OUBLIER de couper l’alimentation filetés de la plaque de montage fassent électrique. Procéder comme suit pour suspendre saillie à travers les fentes du support de Plaque de le ventilateur correctement.
-
Page 19: Connexions Électriques
Connexions électriques Fil de terre vert NE PAS OUBLIER de couper l’alimentation Fil de terre de l’alimentation Plaque de montage électrique. Si vous pensez ne pas avoir les connaissances Support du moteur ou l’expérience nécessaire, confiez l’installation du ventilateur à un électricien agréé. Fil blanc du ventilateur Procéder comme suit pour brancher le ventilateur à... -
Page 20: Achèvement De L'installation
Achèvement de Fixation des pales Cache du l’installation du ventilateur Cache du moteur moteur REMARQUE: Les pales de ce ventilateur sont 1. Retirer les deux vis des deux côtés en réversibles. Vous pouvez ainsi choisir la finition diagonale du dessus de la plaque de montage qui convient le mieux à... - Page 21 Installation du luminaire pales. Mesurer la distance entre le point au plafond et le point au centre de l’extrémité DES AMPOULES SURPUISSANTES PEUVENT ENTRAÎNER NE PAS OUBLIER de couper l’alimentation de la pale. Mesurer cette distance comme LA MISE HORS TENSION DU LUMINAIRE JUSQU'À électrique.
-
Page 22: Fonctionnement Du Ventilateur 8
Fonctionnement du ventilateur Par temps chaud: (marche avant) un Mettre le ventilateur en marche et vérifier son fonctionnement. La chaîne du ventilateur débit d’air vers le bas crée un courant permet de contrôler la vitesse du ventilateur. d’air rafraîchissant (voir l’Illustration Tirer une fois pour la vitesse élevée, deux 13), ce qui permet d’utiliser un réglage fois pour la vitesse moyenne, trois fois pour... -
Page 23: Entretien Du Ventilateur
Dépannage Entretien du ventilateur Voici quelques suggestions pour l'entretien de votre ventilateur. Problème Solution 1. En raison du mouvement naturel du Le ventilateur ne se Vérifier les fusibles ou les disjoncteurs du circuit principal ventilateur, certains raccords peuvent se met pas en marche Vérifier les connexions des fils d'alimentation au ventilateur et les desserrer. -
Page 24: Caractéristiques 10
TAILLE DU AMPÉ- POIDS POIDS PIEDS VITESSE VOLTAGE PUISSANCE TR/MIN PI3/MIN VENTILATEUR RAGE TOTAL CUBES Basse 0.26 2012 21.15 23.80 52” 0.38 3383 1.84 Élevée 0.54 4935 Ces mesures sont approximatives et ne tiennent pas compte de l'ampérage et de la puissance du luminaire. Importé... -
Page 25: Renseignements Sur La Garantie
échéant, veuillez enregistrer votre ventilateur à l'adresse Hampton Bay garantit que le moteur du ventilateur est exempt de tout défaut de pièce ou de main Internet suivante: d'œuvre au moment de son expédition de l’usine, et ce, pour la durée de vie du produit à partir de sa gpwarranty.com...
