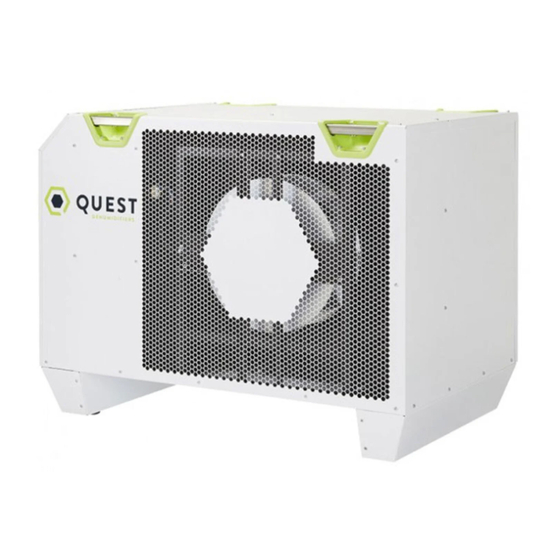

Quest Engineering 706 Installation, Operation And Maintenance Instructions

Hide thumbs

page of 36

/ 36
Bookmarks

Available languages

Quick Links

Download this manual

QUEST

706

Quiet Operation

Low Voltage Control

Industry-Leading Efficiency

Patented M-CoRR Technology

Superior MERV-13 Air Filtration

Auto-Restart After Power Outages

Q U E S T C L I M A T E . C O M / ( 8 7 7 ) 4 2 0 - 1 3 3 0

INSTALLATION, OPERATION AND

MAINTENANCE INSTRUCTIONS

For complete product

information, scan here:

Serial Number

Install Date

Sold By

Patents: thermastor.com/patents

T S - 2 0 0 8

0 5 / 2 4 R E V E

Need help?

Do you have a question about the 706 and is the answer not in the manual?

Questions and answers

Summary of Contents for Quest Engineering 706

Page 1 INSTALLATION, OPERATION AND MAINTENANCE INSTRUCTIONS QUEST For complete product information, scan here: Quiet Operation Serial Number Low Voltage Control Install Date Industry-Leading Efficiency Sold By Patented M-CoRR Technology Superior MERV-13 Air Filtration Auto-Restart After Power Outages Patents: thermastor.com/patents Q U E S T C L I M A T E . C O M / ( 8 7 7 ) 4 2 0 - 1 3 3 0 T S - 2 0 0 8 0 5 / 2 4 R E V E...
Page 2 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS TABLE OF CONTENTS Safety Precautions ............3 1. Intended Application ............4 2. Registrations ..............4 3. Specifications ..............4 4. Installation ..............5 4.1 Location ..............5 4.2 Electrical Requirements ........5 4.3 Condensate Water Removal .......6 4.4 Hanging ..............6...
Page 3 QUEST 706 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS SAFETY PRECAUTIONS Read the installation, operation and maintenance instructions carefully before installing and operating this device. Proper adherence to these instructions is essential to obtain maximum benefit from your Quest dehumidifier. READ AND SAVE THESE INSTRUCTIONS »...
Page 4 In order to efficiently control humidity levels, the area in which the dehumidifier is to be operated must be free of water intrusion or excessive fresh (outside) air infiltration. Before installing the Quest 706 Dehumidifier, water intrusion and air infiltration problems should be addressed or noted in calculations.
Page 5 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 4. INSTALLATION 4.1 LOCATION The Quest 706 Dehumidifier can be installed in a variety of locations to meet the owner’s needs as listed below. In all cases keep the following cautions in mind: »...
Page 6 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 4.3 CONDENSATE WATER REMOVAL Condensate drains by gravity via the drain port. Use 3/4” male NPT PVC pipe. An optional condensate pump kit may be installed if a lift is required to dispose of the condensate. Optional parts list for information on the kit.
Page 7 CAUTION! Recommended maximum hanger rod is 6 feet (1.8m). 5. CONTROL OPTIONS The Quest 706 Dehumidifier is controlled by an external remote humidistat through a 24V terminal block. External control NOT provided. 5.1 HUMIDITY CONTROL A 24VAC signal is sent by the remote humidistat signals the fan or fan and compressor to actuate.
Page 8 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 5.2A CLOUD CONTROL 5.2A DEH 3000R CONTROL 5.2B HONEYWELL REMOTE HUMIDISTAT QUEST CLOUD CONTROL HONEYWELL REMOTE HUMIDISTAT QUEST DEH 3000R CONTROL HONEYWELL REMOTE HUMIDISTAT QUEST DEH 3 WIRING DIAGRAM WIRING DIAGRAM...
Page 9 7.2 TECHNICAL DESCRIPTION (NON STANDARD PATENTED) The Quest 706 Dehumidifier uses a refrigeration system similar to an air conditioner’s to remove heat and moisture from incoming air, and add heat to the air that is discharged. Hot, high-pressure refrigerant gas is routed from the compressor to the condenser coil. The refrigerant is cooled and condensed by giving up its heat to the air that is about to be discharged from the unit.
Page 10 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS Compressor cycles on and off. Dehumidification is being called for. Fan is running. Low ambient temperature and/or humidity causing unit to cycle through defrost mode. 2. Defective compressor overload. 3. Defective compressor.
Page 11 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 8. DUCTING GUIDELINES CAUTION! Quest 706 50Hz is intended for use in statics under .5”WG. » Ducting the intake and exhaust requires rectangular ducting, dimensions shown below. Custom Therma-Stor duct accessory kits below are recommended.
Page 12 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 9. DISPLAY 9.1 USER INTERFACE The main status screen is shown: Alarm Prg/Bullseye Enter Escape Down Left side buttons (top to bottom): > Alarm – press at any time to check active alarms.
Page 13 QUEST 706 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 2. Press Enter four times to access the menu. Then, press Up/Down keys until Settings is highlighted. 3. Press Enter to enter Settings menu. Then, press Up/Down until Date/Time is highlighted. 4. Press Enter to select Date/Time. Then, press Enter again to move the cursor to the Format field.
Page 14 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 9.3 VIEWING ACTIVE ALARMS/ALARM LOGS From any screen, press the Alarm key. If there are active alarms, this will display a screen like this. Total Number of Current Alarm Active Alarms...
Page 15 QUEST 706 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS 9.4 VIEWING UNIT RUN HOURS From any screen, press Escape several times to return to the main status screen. Press Up/Down until the clock icon is displayed in the lower-right of the screen.
Page 16 QUEST 706 50HZ INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS WIRING DIAGRAM OF THE QUEST 706 DEHUMIDIFIER (877) 420-1330 QUESTCLIMATE.COM...
Page 17 QUEST 706 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS SERVICE PARTS LIST Item Part No Description Item Part No Description 4029507 CONTROL,HIGH PRESSURE 4038136 BEZEL,HANDLE (QTY 4) 4029575 RELAY 4039864 WIRE HARNESS (QTY 2) *NOT SHOWN 4039724 CONTACTOR 4038079 LUG, GROUND...
Page 18 (but all warranty periods will be extended by the period of time, if any, that the 50Hz Quest 706 Dehumidifier is out of service while awaiting covered warranty service).
Page 19 QUEST 706 INSTALL ATION, OPERATION AND MAINTENANCE INSTRUCTIONS INSTRUCCIONES DE INSTALACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST Para obtener información completa del producto, escanee aquí: 50Hz Eficiencia líder en la industria Número De Serio Sistema de refrigeración patentado Fecha De Instalación Ventilador impulsor de alta eficiencia y larga duración Vendido Por Filtración de aire superior (estándar MERV-13)
Page 20 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ ÍNDICE Precauciones de seguridad ........21 1. Uso indicado ............22 2. Registros ............. 22 3. Especificaciones ............ 22 4. Instalación ............. 23 4.1 Ubicación ............23 4.2 Requisitos eléctricos ........23 4.3 Remoción de condensado ......
Page 21 Lea las instrucciones de instalación, operación y mantenimiento cuidadosamente antes de instalar y operar este dispositivo. El cumplimiento adecuado de estas instrucciones es esencial para obtener el máximo beneficio de su Deshumidificador Quest 706 de 50Hz. LEA Y GUARDE ESTAS INSTRUCCIONES »...
Page 22 (del exterior). Antes de instalar el Deshumidificador Quest 706 de 50Hz, los problemas de intrusión de agua e infiltración de aire deben abordarse o anotarse en los cálculos.
Page 23 QUEST 706 50HZ 4. INSTALACIÓN 4.1 UBICACIÓN El Deshumidificador Quest 706 de 50Hz se puede instalar en una variedad de ubicaciones para satisfacer las necesidades del propietario como se detalla a continuación. En todos los casos, tenga en cuenta las siguientes precauciones: Está...
Page 24 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ 4.3 REMOCIÓN DE AGUA CONDENSADA Los condensados drenan por gravedad a través del puerto de drenaje. Utilice tubería de PVC NPT macho de 3/4”. Se puede instalar un kit opcional de bomba de condensado si se requiere un impulso para desechar el condensado.
Page 25 La barra de suspensión máxima recomendada es de 6 pies (1,8 m). 5. OPCIONES DE CONTROL El Deshumidificador Quest 706 de 50Hz es controlado por un humidistato remoto externo a través de un bloque de terminales de 24 V. Control externo NO proporcionado.
Page 26 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ 5.2A CONTROL DE NUBE 5.2A DEH 3000R CONTROL 5.2B HUMIDISTATO REMOTO DE HONEYWELL DIAGRAMA DE CABLEADO DE DIAGRAMA DE CABLEADO DE DIAGRAMA DE CABLEADO DE QUEST CLOUD CONTROL HONEYWELL REMOTE HUMIDISTAT...
Page 27 QUEST 706 50HZ 6.1 FILTRO DE AIRE ESTÁNDAR El Deshumidificador Quest 706 de 50Hz se entrega con dos filtros de tela plisados eficientes MERV 13 estándares. Este filtro debe revisarse cada seis meses. Operar la unidad con un filtro sucio reducirá...
Page 28 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ El compresor se enciende y se apaga. Se requiere deshumidificación. El ventilador está funcionando. Baja temperatura ambiente y/o la humedad hace que la unidad pase por el modo de descongelación.
Page 29 QUEST 706 50HZ 8. RECOMENDACIONES PARA CONDUCTOS CAUTION! El Quest 706 de 50Hz está diseñado para su uso en presiones estáticas menores de 0,5” de columna de agua (c.a.). » Para canalizar la entrada y el escape se requieren conductos rectangulares, cuyas dimensiones se muestran a continuación.
Page 30 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ 9. PANTALLA 9.1 USER INTERFACE Se muestra la pantalla de estado principal: Alarma Arriba Prog/Diana Introducir Escape Abajo Botones laterales a la izquierda (de arriba a abajo): > Alarma – presione en cualquier momento para ver las alarmas activas.
Page 31 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ 2. Presione Introducir cuatro veces para acceder al menú. Luego, presione las teclas Arriba/Abajo hasta que se resalte Settings (Configuración). 3. Presione Introducir para ingresar al menú de Settings (Configuración). Luego, presione las teclas Arriba/Abajo hasta que se resalte Date/Time (Fecha/Hora).
Page 32 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ 9.3 VER LAS ALARMAS ACTIVAS/REGISTROS DE ALARMAS Desde cualquier pantalla, presione la tecla de Alarmas. Si hay alarmas activas, se mostrará una pantalla como esta. Número de Cantidad total de alarmas activas alarma Código de...
Page 33 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ 9.4 VER LAS HORAS DE FUNCIONAMIENTO DE LA UNIDAD Desde cualquier pantalla, presione Escape varias veces para volver a la pantalla de estado principal. Presione Arriba/Abajo hasta que aparezca el icono del reloj en la esquina inferior derecha de la pantalla.
Page 34 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ DIAGRAMA DE CABLEADO DEL DESHUMIDIFICADOR QUEST 706 DE 50HZ (877) 420-1330 QUESTCLIMATE.COM...
Page 35 INSTRUCCIONES DE INSTAL ACIÓN, OPERACIÓN Y MANTENIMIENTO QUEST 706 50HZ LISTA DE PIEZAS DE SERVICIO Item Part No Description Item Part No Description 4029507 CONTROL, ALTA PRESIÓN 4038136 BISEL,MANGO (CANT. 4) 4029575 RELÉ 4039864 ARNÉS DE ALAMBRE* (CANT. 2) 4039724...
Page 36 AL VENCER GARANTÍA ESCRITA APLICABLE AL Deshumidificador Quest 706 de 50Hz O CUALQUIER PARTE DE LA MISMA, TODAS LAS OTRAS GARANTÍAS IMPLÍCITAS POR LEY, INCLUIDA DE COMERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, TAMBIÉN VENCERÁN. TODAS LAS GARANTÍAS OFRECIDAS POR THERMA- STOR LLC SE ESTABLECEN EN LA PRESENTE, Y NO SE PUEDE HACER RECLAMACIÓN ALGUNA CONTRA THERMA-STOR LLC CON BASE EN NINGUNA GARANTÍA ORAL.
