aXp RACING AX1634 Manual

AX1634
YAMAHA T700 WORLD
RAID
Adventure Skid Plate
CAUTION: This skid plate will not fit with crash bars without modifications
NOTE: Ce sabot n'est pas compatible sans modifcation avec un montage de crash bars
1

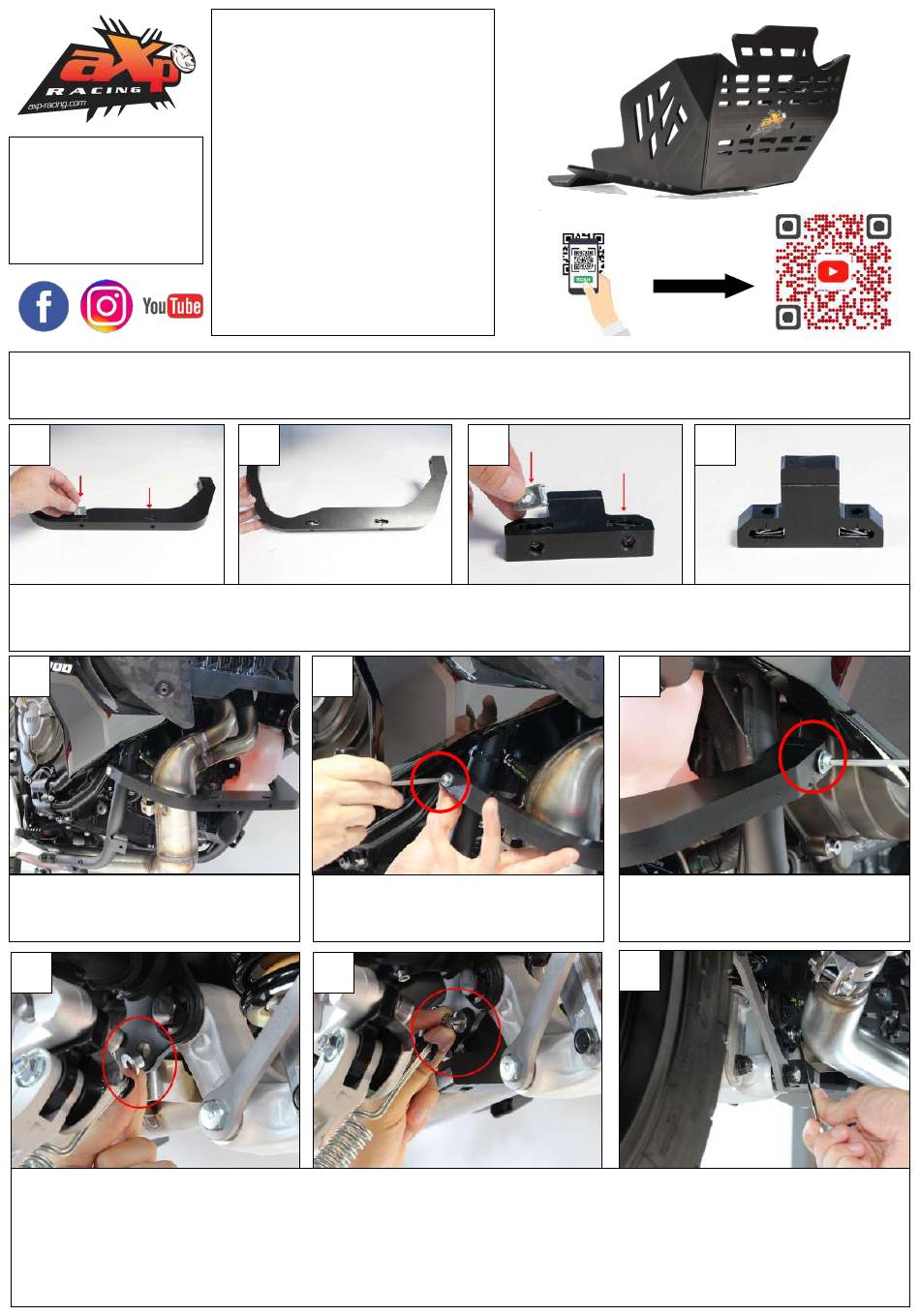

Insert the 4 clamped bolts inside of the plastic mounts as shown on the pictures 1-2-3-4
Insérer les 4 écrous pinces dans les fixations plastiques comme montré sur les photos 1-2-3-4
5
Fit the front plastic mount
Mettre la fixation avant en place
6.1
Put the 2 alloys spacers on each side of the frame support (6.1) , place the plastic mount and pass the Th
6x70mm screw through (6.2). Add the bolt on the right side of the frame support and tight everything (6.3)
Mettre les deux bagues épaulées en place sur le support du cadre (6.1) , placer la pièce plastique avec la vis Th
6x70mm passant à travers (6.2). Ajouter l'écrou de l'autre côté et serrer l'ensemble (6.3)
1 PM01-04-228 - Plastic front fixation
1 PM01-04-218 - Plastic rear fixation
4 NE01-04-002 - Clamped bolts
1 NE01-01-011 - Tbhc 6x35mm
1 NE01-01-019 - Tbhc 6x40mm
2 NE01-03-001 - M6 Washer
2 NE01-11-001 - Screws
2 NE01-02-003 - Tfhc 6x25mm
2 NE01-02-004 - Tfhc 6x30mm
2 NE10-01-004 - Alloy spacers
1 NE01-06-006 - Th 6x70mm
1 NE01-04-003 - Em6f
2
5.1
Tbhc 6x35mm + M6 Washer
6.2
3
5.2
Tbhc 6x40mm + M6 Washer
6.3
VIDEO
4
