Mitsubishi Electric TCS-05SV4 Instruction Manual

三菱ノーヒューズ遮断器・漏電遮断器
MOLDED-CASE CIRCUIT-BREAKERS・EARTH-LEAKAGE CIRCUIT-BREAKERS
端子カバー取付要領書
TERMINAL COVER INSTRUCTION MANUAL
製 品 形 名
Product Type
TCS-05SV4 NF63-SV,NF63-HV
BTC-05SV4 DSN63-SV
NF125-SV,NF125-HV,NF125-UV
TCS-1SV4
NF125-CXV,NF125-SXV
NF125-ZSV
BTC-1SV4
DSN125-SV
NF125-SEV,NF125-LEV,NF125-HEV,NF125-ZEV
NF125-SGV,NF125-LGV,NF125-HGV
NF125-LXV,NF125-HXV
NF160-SGV,NF160-LGV,NF160-HGV
NF160-SXV,NF160-LXV,NF160-HXV
TTC-2SV4 NF250-SV,NF250-HV,NF250-SEV,NF250-LEV
NF250-HEV,NF250-UV,NF250-ZSV
NF250-SEVM,NF250-HEVM,NF250-SEVMB
NF250-HEVMB,NF250-SGV,NF250-LGV,NF250-HGV
NF250-CXV,NF250-SXV,NF250-LXV,NF250-HXV
DSN125-SGV,DSN160-SGV,DSN250-SV,DSN250-SGV
取付要領
INSTRUCTION

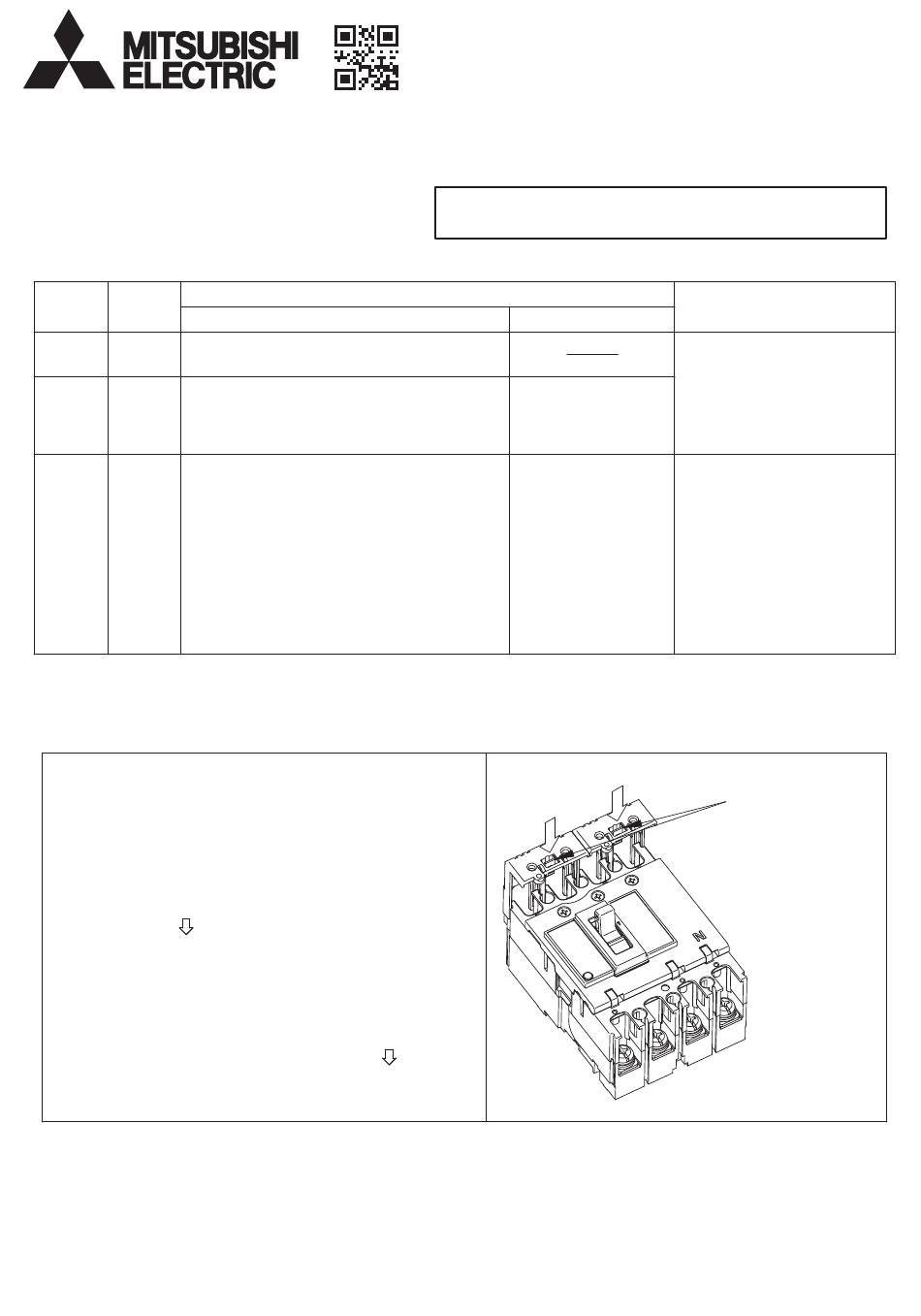

1.取付け
MOUNTING
遮断器本体の相間の溝に端子カバーを挿入し、
端子カバーのＵ字状突起を遮断器本体の穴に
はめ込み、"パチン"と音がするまでしっかりと
押込んでください。
(右図に示す の箇所を押してください。)
Insert the terminal cover into groove of
breaker and put the U-form projection
in the hole of the breaker and push
the terminal cover strongly to fasten it.
(Push the indicated place by the " " mark.)
ご使用の前に、この取付要領書を必ずお読みください。
Before using these accessories,please read this instruction.
適用機種 Applicable type
ＮＦＢ ＮＶ
2極用端子カバーを
4個使用します。
(形名表示 末尾：SV2)
NV125-SV,NV125-HV
Use 4 pieces of terminal
cover for 2-pole.
NV125-SEV,NV125-HEV
3極用端子カバー(加工品)を
NV250-SV,NV250-HV
4個使用します。
(形名表示 末尾：SV3)
Use 4 pieces of terminal
cover for 3-pole.
(processed goods)
備考 Remarks
Ｕ字状突起
U-form projection
