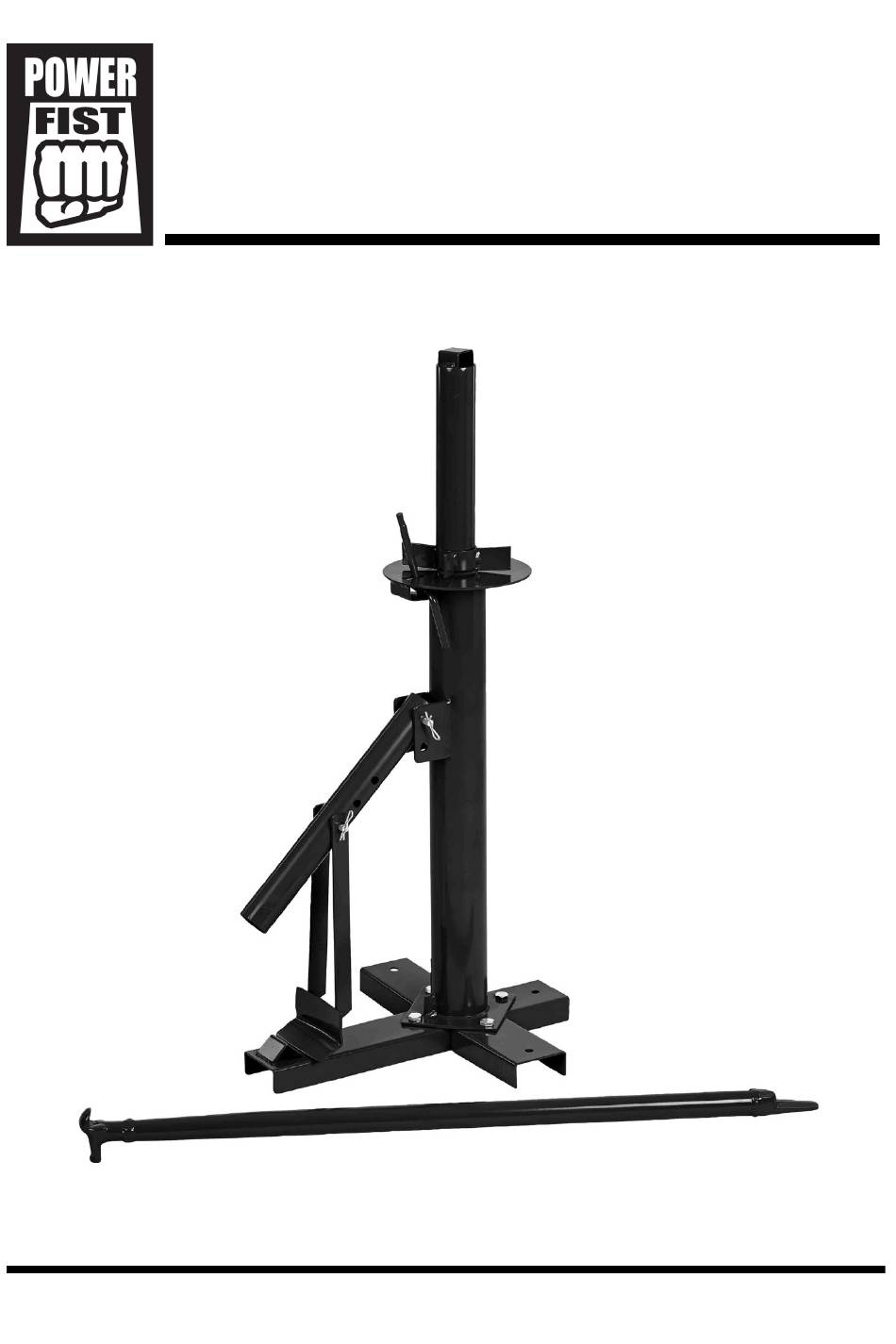

- Page 1 V4.0 9275025 8 to 16 in. Manual Tire Changer User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
9275025 8 to 16 in. Manual Tire Changer V4.0 8 to 16 in. Manual Tire Changer SPECIFICATIONS Tire Size 8 to 16 in. Material Powder-coated steel Shaft Size 36 in. Includes Bead breaker handle INTRODUCTION Quickly mount or demount 8 to 16 in. tires with this manual tire changer. It features durable, corrosion-resistant powdered-coated steel construction and includes a bead breaker bar for easy, user-friendly operation. -
Page 3: Work Area
V4.0 8 to 16 in. Manual Tire Changer 9275025 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. -
Page 4: Personal Precautions
9275025 8 to 16 in. Manual Tire Changer V4.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V4.0 8 to 16 in. Manual Tire Changer 9275025 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage. - Page 6 9275025 8 to 16 in. Manual Tire Changer V4.0 Use an appropriate drill and bit (not included) to create holes in the mounting surface that have a diameter of 7/16 in. Position the tire change back onto the mounting surface, aligning the mounting holes with the pre-drilled holes.
-
Page 7: Operation
V4.0 8 to 16 in. Manual Tire Changer 9275025 OPERATION BREAKING TIRE BEAD Deflate the tire. Apply bead oil (not included) to the tire bead. Set the tire down on the longer end of the post base, which is the end with the... - Page 8 9275025 8 to 16 in. Manual Tire Changer V4.0 12. Thread the spider post over the centre post with the tapered side going into the wheel hub. Thread the post cap onto the centre post (Fig. 9). 13. Tighten the post cap by placing the flat end of the mount/demount bar through the top and rotating.
- Page 9 V4.0 8 to 16 in. Manual Tire Changer 9275025 MOUNTING TIRE ONTO RIM Ensure that the rim is on the centre post and locked in place using the spider post and post cap. Set the tire on the rim (Fig. 14).
-
Page 10: Care And Maintenance
9275025 8 to 16 in. Manual Tire Changer V4.0 Depen ding on the flexibility of rubber, and the amount of bead lubricant used, you may not switch the bar around and use the flat edge of the bar to wedge the last sections of the bead under the rim (Fig. -
Page 11: Troubleshooting
V4.0 8 to 16 in. Manual Tire Changer 9275025 LUBRICATION Inspect and lubricate the tool when required. Only use light oil to lubricate the tool. Other lubricants may not be suitable and could damage the tool or cause a malfunction during use. -
Page 12: Parts Breakdown
9275025 8 to 16 in. Manual Tire Changer V4.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION R-clip Centre post Side base Post cap Bead breaker shoe Lock washer 3/8 in. Lug pin Nut 3/8 x 16 in. Spider post Post base Clevis pin 7/16 in. - Page 13 V 4,0 9275025 Démonte-pneu manuel, 8 à 16 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 Démonte-pneu manuel, 8 à 16 po SPÉCIFICATIONS Taille de pneu 8 à 16 po Matériau Acier thermolaqué Taille d’arbre 36 po Comprend Poignée du décolleur de talon INTRODUCTION Montez ou démontez rapidement les pneus de 8 à 16 po avec ce démonte-pneu manuel. -
Page 15: Aire De Travail
V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. -
Page 16: Précautions Personnelles
9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. -
Page 17: Assemblage Et Installation
V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 Assurez-vous que la surface de montage ne présente aucun câble de service public caché avant de percer ou d’enfoncer des vis. Dégonflez le pneu avant l’utilisation et gardez la tige de valve non couverte durant l’utilisation pour permettre à... - Page 18 9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 Placez le démonte-pneu sur la surface de montage désirée. Les surfaces de montage doivent présenter une profondeur d’au moins 4 Identifiez les trous de montage (fig. 3-1) aux extrémités des bases latérales et de la base de montant et marquez leur emplacement sur la fig.
- Page 19 V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 13. Glissez les fentes d’extrémité du patin du décolleur de talon (n 10) sur l’ensemble de trous de montage désiré qui se trouve au centre de la poignée du décolleur de talon (fig.
- Page 20 9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 Placez le patin du décolleur de talon contre le bord de la jante du pneu. Appuyez sur la poignée du décolleur de talon pour retirer le talon de la jante (fig. 8).
- Page 21 V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 17. Une fois que le talon sur le côté extérieur du pneu est séparé de la jante, levez le pneu en le tirant avec votre main libre et poussez la barre vers le bas pour qu’elle se trouve contre le talon sur la...
- Page 22 9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 Une fois que le côté intérieur du pneu est monté sur la jante, poussez de nouveau sur le pneu jusqu’à ce qu’un côté du talon extérieur se trouve sous la jante.
-
Page 23: Soin Et Entretien
V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 24: Mise Au Rebut
9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 ENTREPOSAGE Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil. - Page 25 V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 26: Liste Des Pièces
9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 LISTE DES PIÈCES DESCRIPTION QTÉ Montant central Capuchon de montant Oreille de fixation Anneau en étoile Axe de chape, 7/16 po Boulon, 3/8 x 16 x 1 po Poignée du décolleur de talon Goupille en R Base latérale... - Page 27 V 4,0 Démonte-pneu manuel, 8 à 16 po 9275025 Visitez www.princessauto.com pour plus d'informations...
- Page 28 9275025 Démonte-pneu manuel, 8 à 16 po V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
