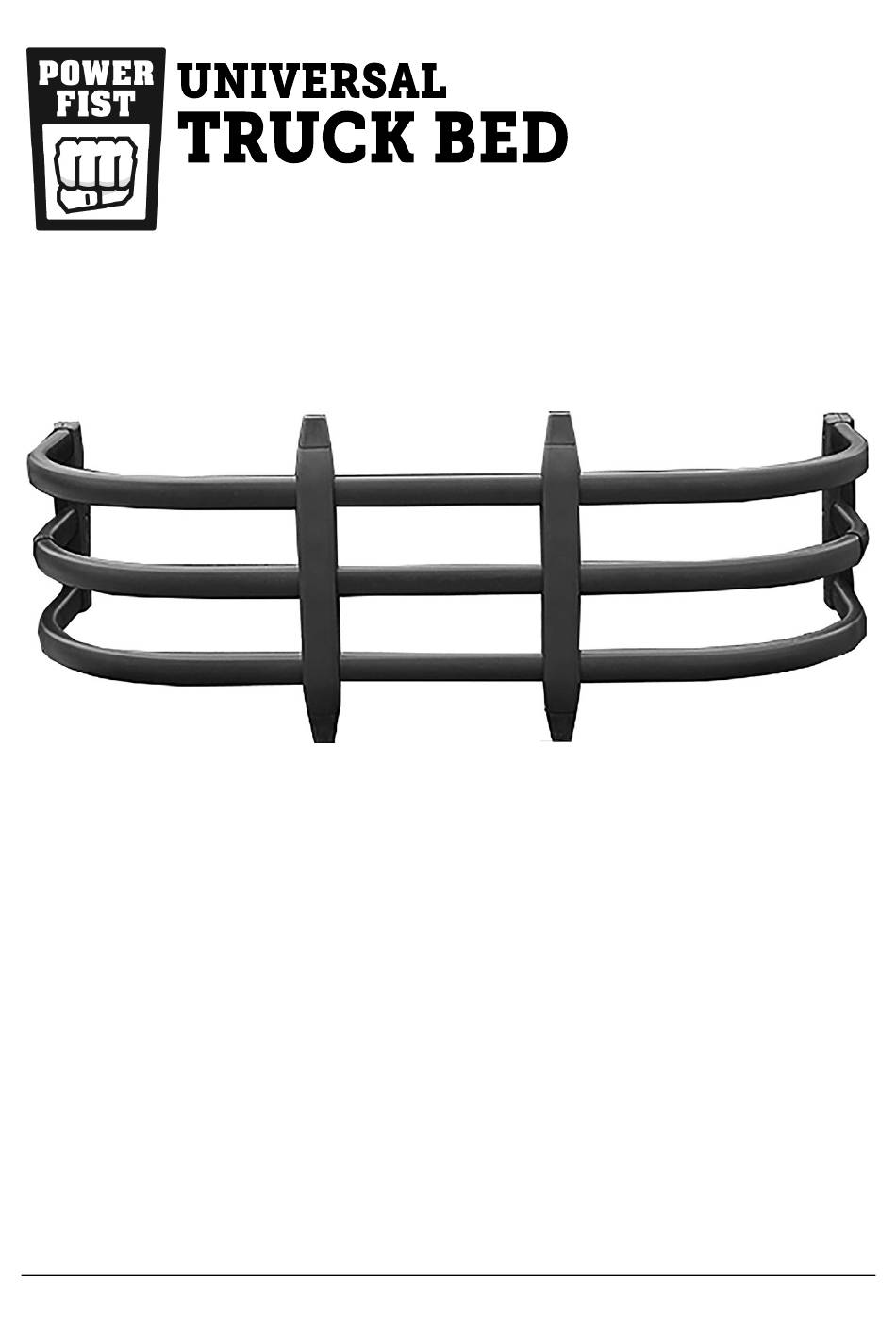

- Page 1 V1.0 9149220 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
9149220 Universal Truck Bed Extender V1.0 SPECIFICATIONS Width 52-3/4 to 64-1/2 in. Depth 25-63/64 in. Height 18-11/16 in. Material Aluminum Colour/Finish Black Opening Type Pull HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed. -
Page 3: Work Area

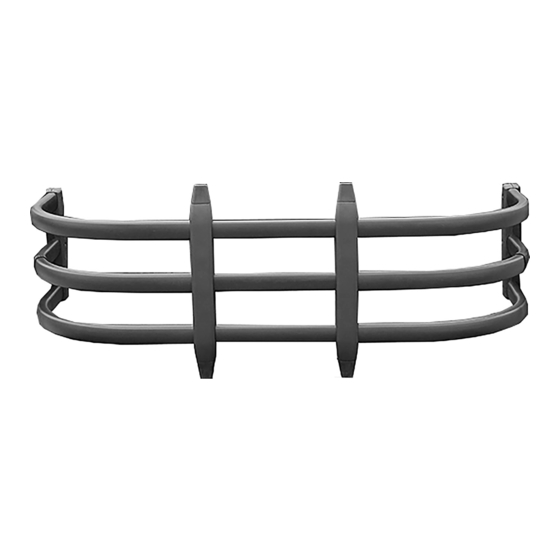

V1.0 Universal Truck Bed Extender 9149220 INTRODUCTION The universal truck bed extender is a lightweight aluminum frame that can pivot onto the open tailgate to provide additional cargo space. The extender pivots back into the truck bed when it is not needed. -
Page 4: Specific Safety Precautions
9149220 Universal Truck Bed Extender V1.0 Avoid wearing clothes or jewelry that can become entangled with the moving parts of a device. Keep long hair covered or bound. Do not overreach when operating a device. Proper footing and balance enables better control in unexpected situations. -
Page 5: Assembly And Installation
V1.0 Universal Truck Bed Extender 9149220 IDENTIFICATION KEY Figure 1 Pivot Upright (2) Phillips Head Screw, Small (6) Curved Tube (6) Quick Mount Bracket Set (2) Bumper (4) Phillips Head Screw, Large (12) Straight Tube (3) Strap (2) Upright Bumper (2) ASSEMBLY &... - Page 6 9149220 Universal Truck Bed Extender V1.0 Insert a bumper into each end of both upright bumpers. Push until bumpers are fully seated. Friction will hold them in place. 10. Place the truck bed extender on the ground. Slide the quick mount bracket onto the pivot bolt on each side of the extender (Figure 2).
-
Page 7: Operation
V1.0 Universal Truck Bed Extender 9149220 21. Wrap a strap around the middle curved tube. Thread the end through the strap’ s end through the strap’ s ring. Wrap the strap through the buckle, so it is self-locking when in use. -
Page 8: Troubleshooting
9149220 Universal Truck Bed Extender V1.0 Maintain the device’ s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. WARNING! Only qualified service personnel should repair the device. An improperly repaired device may present a hazard to the user and/or others. - Page 9 V1.0 Universal Truck Bed Extender 9149220 Visit www.princessauto.com for more information...
- Page 10 9149220 Universal Truck Bed Extender V1.0 For technical questions call 1-800-665-8685...
- Page 11 V1.0 9149220 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 12: Spécifications
9149220 Rallonge de plate-forme de camion universelle, en aluminium V1.0 SPÉCIFICATIONS Largeur 52 3/4 à 64 1/2 po Profondeur 25 63/64 po Hauteur 18 11/16 po Matériau Aluminium Couleur/fini Noir À tirer Type d’ouverture DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. -
Page 13: Aire De Travail
V1.0 Rallonge de plate-forme de camion universelle, en aluminium 9149220 INTRODUCTION La rallonge de plate-forme de camion universelle comprend un cadre en aluminium léger qui pivote sur le hayon ouvert afin de procurer un espace de chargement supplémentaire. La rallonge pivote pour se ranger dans la plate-forme de camion lorsqu’elle n’est pas requise. -
Page 14: Précautions Personnelles
9149220 Rallonge de plate-forme de camion universelle, en aluminium V1.0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'appareil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'appareil. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. -
Page 15: Assemblage Et Installation
V1.0 Rallonge de plate-forme de camion universelle, en aluminium 9149220 GUIDE D’IDENTIFICATION Figure 1 A Montant de pivot (2) F Vis à tête cruciforme, petite (6) B Tube courbé (6) G Ensemble de patte de fixation à montage rapide (2) C Protection antichocs/antirayures (4) H Vis à... - Page 16 9149220 Rallonge de plate-forme de camion universelle, en aluminium V1,0 Desserrez suffisamment les vis (H) de chaque protection antichocs/antirayures de montant (E) afin de pouvoir glisser les trois tubes droits (D) à travers. Attendez avant de serrer les vis des protections antichocs/antirayures de montant.
- Page 17 V1,0 Rallonge de plate-forme de camion universelle, en aluminium 9149220 16. Préparez une perceuse manuelle avec un foret en métal correspondant au diamètre des petites vis (F). Hold the bracket within the outline and use it as a template when drilling the holes (Figure 4).
-
Page 18: Soin Et Entretien
9149220 Rallonge de plate-forme de camion universelle, en aluminium V1,0 Poussez le boulon dans le verrou du hayon de chaque côté. Ce sera plus facile si vous tirez sur la poignée de déclenchement du hayon. (figure 6). Assurez-vous que les boulons sont bien serrés. -
Page 19: Mise Au Rebut
V1,0 Rallonge de plate-forme de camion universelle, en aluminium 9149220 LUBRIFICATION Inspectez et lubrifiez l'appareil au besoin. Appliquez de la graisse sur les boulons de pivot, au besoin. MISE AU REBUT Recyclez votre appareil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. - Page 20 9149220 Rallonge de plate-forme de camion universelle, en aluminium V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
