Page 1
V1.0 9198805 Please read and understand all instructions before use. Retain this manual for future reference.
Page 2
9198805 Digital GPS Speedometer V1.0 SPECIFICATIONS Display Type Direct display Display Size 6-5/8 x 1-5/8 x 1-3/4 in. Display Range 0 to 999 MPH or km/h Bezel Material Plastic USB Cable 98 in. Connection Location USB Port HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
Page 3
V1.0 Digital GPS Speedometer 9198805 INTRODUCTION The digital GPS Speedometer displays the speed in MPH or km/h. Other settings includes, driving direction angle, minimum driving time, trip distance, acceleration time and compass direction. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment.
Page 4

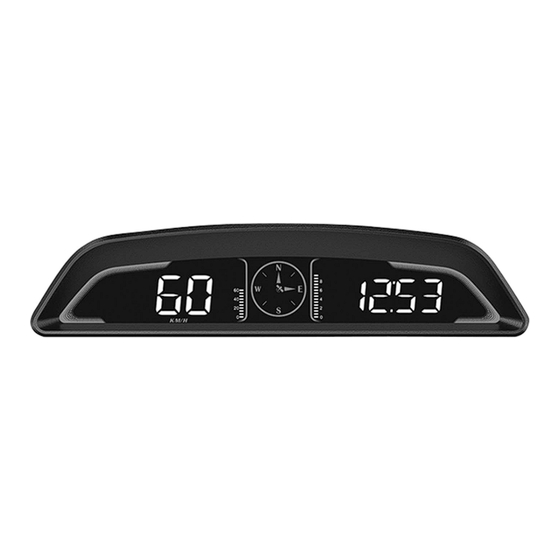

9198805 Digital GPS Speedometer V1.0 Contents: • GPS Speedometer • Double-sided Tape (2) • USB Micro-B Cable IDENTIFICATION KEY Figure 1 GPS Speedometer Unit Display Screen, Left-Hand Side – Displays the driving speed in the selected speed unit or the driving direction angle Drive and Speed Unit Indicators DIR –...
Page 5
V1.0 Digital GPS Speedometer 9198805 MIN – The number of minutes you were travelling on the current trip. TRIP – The distance you have travelled. The distance is based on the chosen speed unit. ASL – Your vehicle’ s current altitude above sea level.
Page 6
9198805 Digital GPS Speedometer V1.0 OPERATION WAVE BUTTON FUNCTIONS The wave button is located at the top of the GPS speedometer unit (A). A short press is one (1) second long. A long press is two (2) seconds long, unless otherwise stated.
Page 7
V1.0 Digital GPS Speedometer 9198805 have more than one option, such as the km/h or MPH, will use the option selected in the menu. To change it, you will need to enter the menu. MENU SETTINGS Press and hold the wave button until the default screen clears and the left-hand display screen shows the number 1 and the right-hand display will show the current value.
Page 8
9198805 Digital GPS Speedometer V1.0 MENU 2. Function: Speeding Alarm Range: 0 to 250 Default Screen Value: 150 Alarm sounds when the vehicle speed exceeds the set value. Make sure to adjust the value based on the speed unit selected in Menu 5.
Page 9
V1.0 Digital GPS Speedometer 9198805 MENU 7. Function: Factory Reset Range: 0 to 1 Default Screen Value: 0 Change the default setting from zero (0) to one (1), This will remove all changes to the entire menu and reset it back to the factory setting.
Page 10
9198805 Digital GPS Speedometer V1.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s) Possible Cause(s)
Page 11
V1.0 Digital GPS Speedometer 9198805 Visit www.princessauto.com for more information...
Page 12
V1,0 9198805 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
Page 13
Indicateur de vitesse avec système de localisation GPS numérique V1,0 9198805 SPÉCIFICATIONS Type d’affichage Affichage direct Taille de cadran 6 5/8 x 1 5/8 x 1 3/4 po Plage de cadran 0 à 999 mi/h ou km/h Matériau d’enjoliveur Plastique...
Page 14
V1,0 Indicateur de vitesse avec système de localisation GPS numérique 9198805 INTRODUCTION L’indicateur de vitesse numérique avec système de localisation GPS affiche la vitesse en km/h ou en mi/h. Les autres réglages comprennent l’angle de direction de conduite, le temps de conduite minimal, la distance parcourue, le temps d’accélération et la direction de boussole.
Page 15
Indicateur de vitesse avec système de localisation GPS numérique V1,0 9198805 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non- respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
Page 16
V1,0 Indicateur de vitesse avec système de localisation GPS numérique 9198805 Barre de vitesses du véhicule – Plus vite vous roulez et plus la barre de vitesse s’élèvera. La barre est adaptée selon l’unité de vitesse choisie : km/h ou mi/h.
Page 17
Indicateur de vitesse avec système de localisation GPS numérique V1,0 9198805 Nettoyez l’endroit sur le tableau de bord où vous souhaitez installer l’unité d’indicateur de vitesse avec GPS (A) et laissez l’endroit sécher. Une fois le positionnement effectué, inclinez l’unité vers l’avant et retirez le papier du ruban à...
Page 18
V1,0 Indicateur de vitesse avec système de localisation GPS numérique 9198805 • Les indicateurs d’entraînement et d’unités de vitesse, l’écran d’affichage du côté gauche, la boussole et les deux barres de gammes. • L’écran d’affichage du côté gauche et l’éclairage décoratif.
Page 19
Indicateur de vitesse avec système de localisation GPS numérique V1,0 9198805 Un avertisseur sonore sonnera quand une alarme est déclenchée. Pour éteindre l’alarme, appuyez sur le bouton en vague à gauche pendant deux secondes. Pour réactiver la fonction d’avertisseur sonore, appuyez sur le bouton gauche pendant deux autres secondes.
Page 20
V1,0 Indicateur de vitesse avec système de localisation GPS numérique 9198805 MENU 4. Fonction : Niveau de Portée : 0 à 11 Valeur d’affichage par luminosité défaut : 0 Réglez l’intensité lumineuse de l’écran à projection par DEL. Le zéro (0) est un réglage automatique. L’unité change l’intensité lumineuse selon la quantité...
Page 21
Indicateur de vitesse avec système de localisation GPS numérique V1,0 9198805 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés.
Page 22
V1,0 Indicateur de vitesse avec système de localisation GPS numérique 9198805 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
