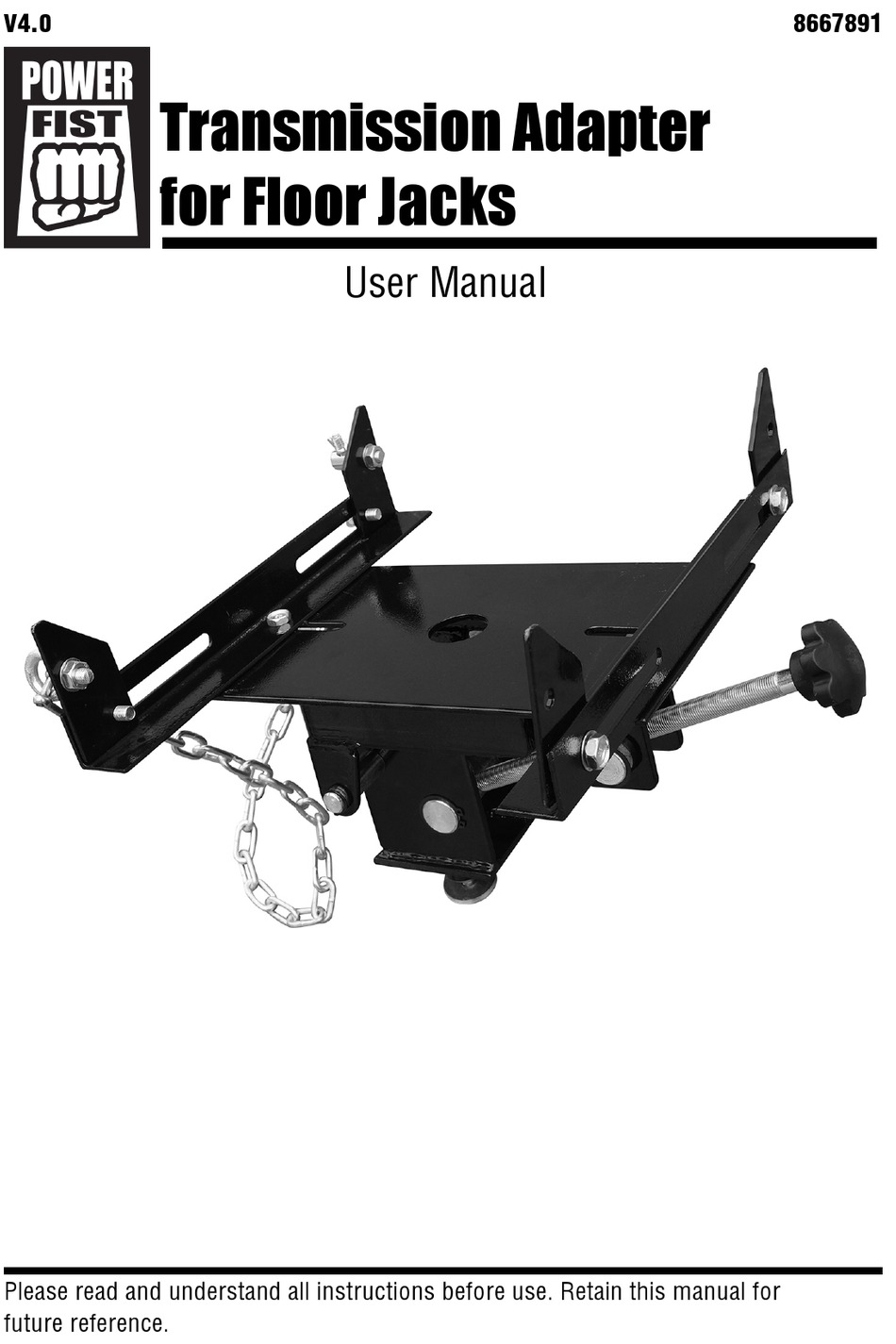

- Page 1 V4.0 8667891 Transmission Adapter for Floor Jacks User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8667891 Transmission Adapter for Floor Jacks V4.0 Transmission Adapter for Floor Jacks SPECIFICATIONS Capacity 1,100 lb Base Plate Size 13-3/8 x 7-7/8 in. Material Steel construction Colour/Finish Black INTRODUCTION The Transmission Adaptor for Floor Jacks converts a floor jack with a removable saddle and 1-3/16 in. -
Page 3: Work Area
V4.0 Transmission Adapter for Floor Jacks 8667891 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. -
Page 4: Specific Safety Precautions
8667891 Transmission Adapter for Floor Jacks V4.0 Do not operate any tool when tired or under the influence of drugs, alcohol or medications. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound. -
Page 5: Assembly And Installation
V4.0 Transmission Adapter for Floor Jacks 8667891 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List. Lay the adapter upside down on the work surface. Screw the rod screw (#3) through the upper pin (#6) until it is near the lower pin. -
Page 6: Operation
8667891 Transmission Adapter for Floor Jacks V4.0 Slide the washer 10 (#28) over the bracket post, then screw the M10 bolt (#29) into the post until secure. Tighten with a wrench. Lower the jack arm. OPERATION Follow the jack instructions for preparing the vehicle and jack for use. -
Page 7: Care And Maintenance
V4.0 Transmission Adapter for Floor Jacks 8667891 RAISING THE TRANSMISSION Move the transmission jack so that the transmission is lined up properly with its connection points. Close the release valve on the hydraulic unit. Pump the handle to raise the transmission jack. -
Page 8: Troubleshooting
8667891 Transmission Adapter for Floor Jacks V4.0 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. -
Page 9: Parts List
V4.0 Transmission Adapter for Floor Jacks 8667891 PARTS LIST DESCRIPTION Angle Clamp Vertical Plate Bracket Bolt M10 Plate Screw rod Washer 10 Shaft Hook Lower pin Washer 10 Upper pin Nut M10 Collar Wing nut Nut M10 Retaining ring Chain... - Page 10 8667891 Transmission Adapter for Floor Jacks V4.0 For technical questions call 1-800-665-8685...
- Page 11 V 4,0 8667891 Adaptateur de transmission pour cric rouleur Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 12: Spécifications
8667891 Adaptateur de transmission pour cric rouleur V 4,0 Adaptateur de transmission pour cric rouleur SPÉCIFICATIONS Capacité 1 100 lb Taille de plaque de base 13 3/8 x 7 7/8 po Matériau Construction en acier. Couleur/fini Noir INTRODUCTION L’adaptateur de transmission pour crics rouleurs convertit un cric rouleur en cric de transmission au moyen d’une selle amovible et d’un trou de 1 3/16 po. -
Page 13: Aire De Travail
V 4,0 Adaptateur de transmission pour cric rouleur 8667891 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures... -
Page 14: Consignes De Sécurité Spécifiques
8667891 Adaptateur de transmission pour cric rouleur V 4,0 Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à... -
Page 15: Assemblage Et Installation
V 4,0 Adaptateur de transmission pour cric rouleur 8667891 Suivez les instructions du cric pour préparer le véhicule et le cric à l’utilisation. Ne dépassez pas la capacité pondérale de l’adaptateur (consultez Spécifications). Fixez la charge au moyen de la chaîne de sécurité avant d’abaisser ou de déplacer la charge. -
Page 16: Fixation De L'adaptateur
8667891 Adaptateur de transmission pour cric rouleur V 4,0 Placez les cornières (n 15) sur la plaque de manière à ce que les bords verticaux soient à l’extérieur. Alignez les trous de boulon dans les cornières avec les fentes dans la plaque. - Page 17 V 4,0 Adaptateur de transmission pour cric rouleur 8667891 UTILISATION Suivez les instructions du cric pour préparer le véhicule et le cric à l’utilisation. L'ABAISSEMENT DE LA TRANSMISSION Transportez toujours la transmission en position abaissée alors que la chaîne est retenue solidement.
-
Page 18: Soin Et Entretien
8667891 Adaptateur de transmission pour cric rouleur V 4,0 ÉLÉVATION DE LA TRANSMISSION Déplacez le cric de transmission de façon à bien l’aligner avec ses points de raccordement. Fermez la valve de purge sur le système hydraulique. Actionnez la poignée manuellement pour soulever le cric de transmission. -
Page 19: Mise Au Rebut
V 4,0 Adaptateur de transmission pour cric rouleur 8667891 ENTREPOSAGE Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil. -
Page 20: Liste Des Pièces
8667891 Adaptateur de transmission pour cric rouleur V 4,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Bride d’angle Supports Plaque verticale Plaque Boulon M10 Tige filetée Rondelle 10 Arbre Crochet Axe inférieur Barre Axe supérieure Rondelle 10 Collier Écrou M10 Écrou M10...
