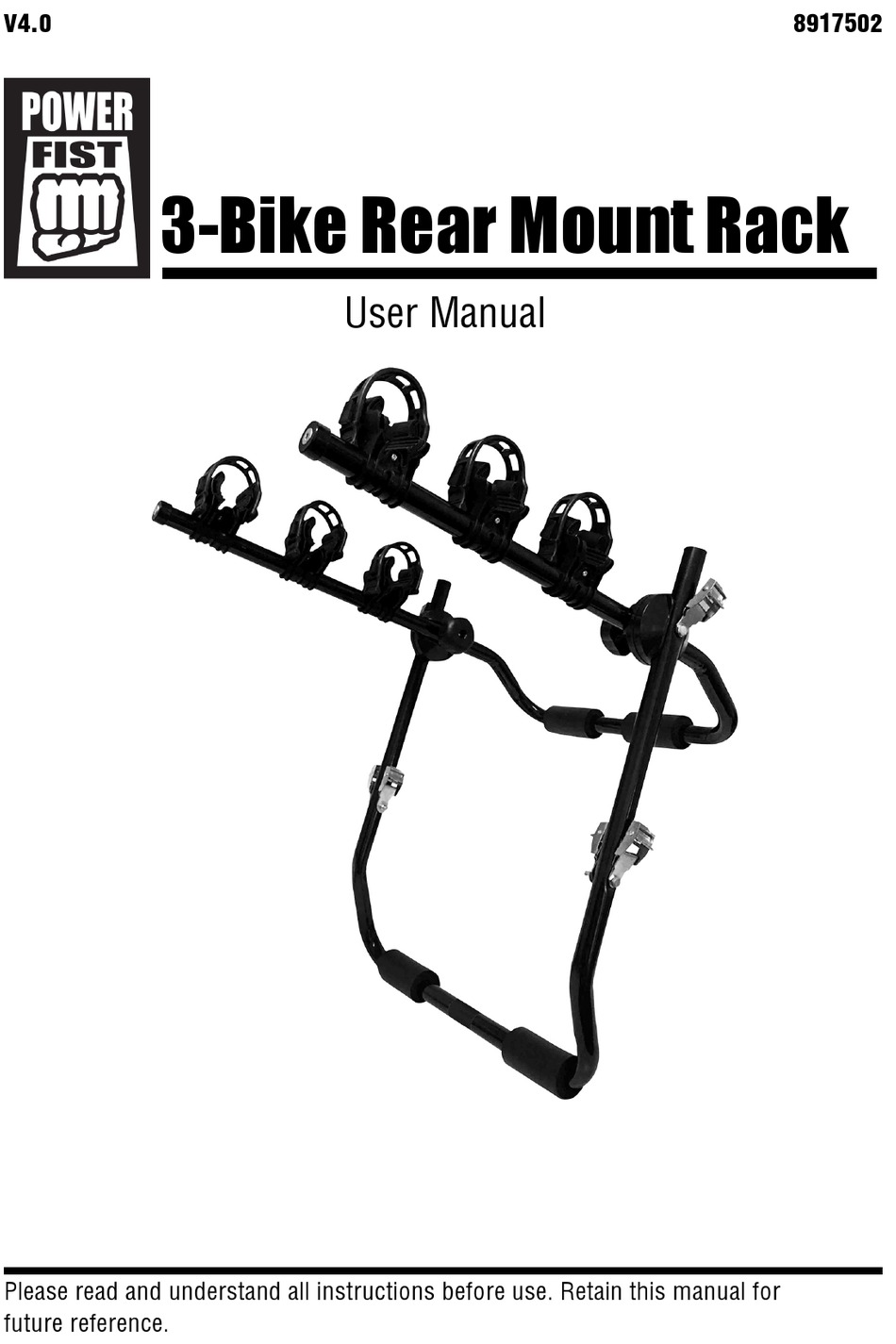

- Page 1 V4.0 8917502 3-Bike Rear Mount Rack User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8917502 3-Bike Rear Mount Rack V4.0 3-Bike Rear Mount Rack SPECIFICATIONS Capacity 45 kg (99 lb) Dimensions (L x W x H) 2 x 1,5 x 1,8 ft Material Q195 (ASTM A283) steel tube, thermoplastic rubber, ABS plastic Colour/Finish Black powder coated INTRODUCTION The 3-Bike Rear Mount Rack easily attaches to a vehicle’s trunk or hatch to...
- Page 3 V4.0 3-Bike Rear Mount Rack 8917502 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.
- Page 4 8917502 3-Bike Rear Mount Rack V4.0 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the device safety rules. If you use this device unsafely or incorrectly, you can suffer serious personal injury.
- Page 5 V4.0 3-Bike Rear Mount Rack 8917502 ASSEMBLY & INSTALLATION Letter references in parenthesis (A) refer to the included Identification Key. Dashed numbers in parenthesis (Fig. 1-1) refer to a specific point in an illustration or image. Assembly requires two 10 mm wrenches (not included). Have a second person available to assist during the rack assembly.
- Page 6 8917502 3-Bike Rear Mount Rack V4.0 11. Before threading each strap, make sure the hook will face inward towards the vehicle to avoid introducing a twist into the strap. 12. Press the cam lever down and thread the strap end from underneath and over the bar.
- Page 7 V4.0 3-Bike Rear Mount Rack 8917502 Hatchback: The outer straps clips onto the side of the hatchback door (Fig. 7). Each inner strap hooks to a location under the vehicle bumper. Clip the hooks to a solid part of the vehicle chassis. (Fig. 8). The lower straps can also be attached to bumper’s edge if it’s not plastic.
- Page 8 8917502 3-Bike Rear Mount Rack V4.0 Strap the bike crossbar into the cradles. Pull the strap down until it stretches. Push an opening in the strap over the anchor tab. Release the strap and it should lock in place. Load a second bike facing in the opposite direction and repeat steps 2 to 4.
- Page 9 V4.0 3-Bike Rear Mount Rack 8917502 Visit www.princessauto.com for more information...
- Page 10 8917502 3-Bike Rear Mount Rack V4.0 For technical questions call 1-800-665-8685...
- Page 11 V 4,0 8917502 Porte-vélos triple à montage arrière Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 12 8917502 Porte-vélos triple à montage arrière V 4,0 Porte-vélos triple à montage arrière SPÉCIFICATIONS Capacité (lb) 99 lb (45 kg) Dimensions (long x larg. x haut.) 2 x 1,5 x 1,8 pi Matériau Tube en acier Q195 (ASTM A283), caoutchouc thermoplastique, plastique ABS Couleur/fini Revêtement en poudre noire...
- Page 13 V 4,0 Porte-vélos triple à montage arrière 8917502 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires.
- Page 14 8917502 Porte-vélos triple à montage arrière V 4,0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'appareil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'appareil. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.
- Page 15 V 4,0 Porte-vélos triple à montage arrière 8917502 GUIDE D’IDENTIFICATION Cadre de porte-vélos triple pour voiture avec 6 colliers de serrage et 4 protecteurs Sangle de 1 190 mm avec crochet de réglage (2) Sangle de 930 mm avec crochet de réglage (4) Boulon 40 x 6 mm (2) Écrou (2)
- Page 16 8917502 Porte-vélos triple à montage arrière V 4,0 Insérez le boulon dans le trou de boulon situé dans la partie inférieure du cadre du porte-vélos. Glissez une autre boucle d’ancrage sur le boulon qui dépasse. La boucle à came est orientée vers l’extérieur.
- Page 17 V 4,0 Porte-vélos triple à montage arrière 8917502 Berline Véhicule à hayon Fig. 5 Ouvrez le coffre ou hayon de manière à ce qu’il y ait une légère ouverture entre le couvercle et le cadre du véhicule. Placez le porte-vélos sur le coffre du véhicule ou sur le hayon.
- Page 18 8917502 Porte-vélos triple à montage arrière V 4,0 Chaque sangle intérieure s’accroche à un endroit situé sous le pare-chocs du véhicule. Fixez les crochets sur une pièce solide sur le châssis du véhicule (fig. 8). Les sangles inférieures peuvent aussi être fixées au bord du pare-chocs s’il n’est pas en plastique.
- Page 19 V 4,0 Porte-vélos triple à montage arrière 8917502 bas jusqu’à ce qu’elle s’étire. Amenez une ouverture dans la sangle sur la patte d’ancrage. Relâchez la sangle et elle devrait se verrouiller en place. Chargez un deuxième vélo orienté dans le sens opposé et reprenez les étapes 2 à...
- Page 20 8917502 Porte-vélos triple à montage arrière V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
