Summary of Contents for Thermalright TRUE Spirit 140 Power

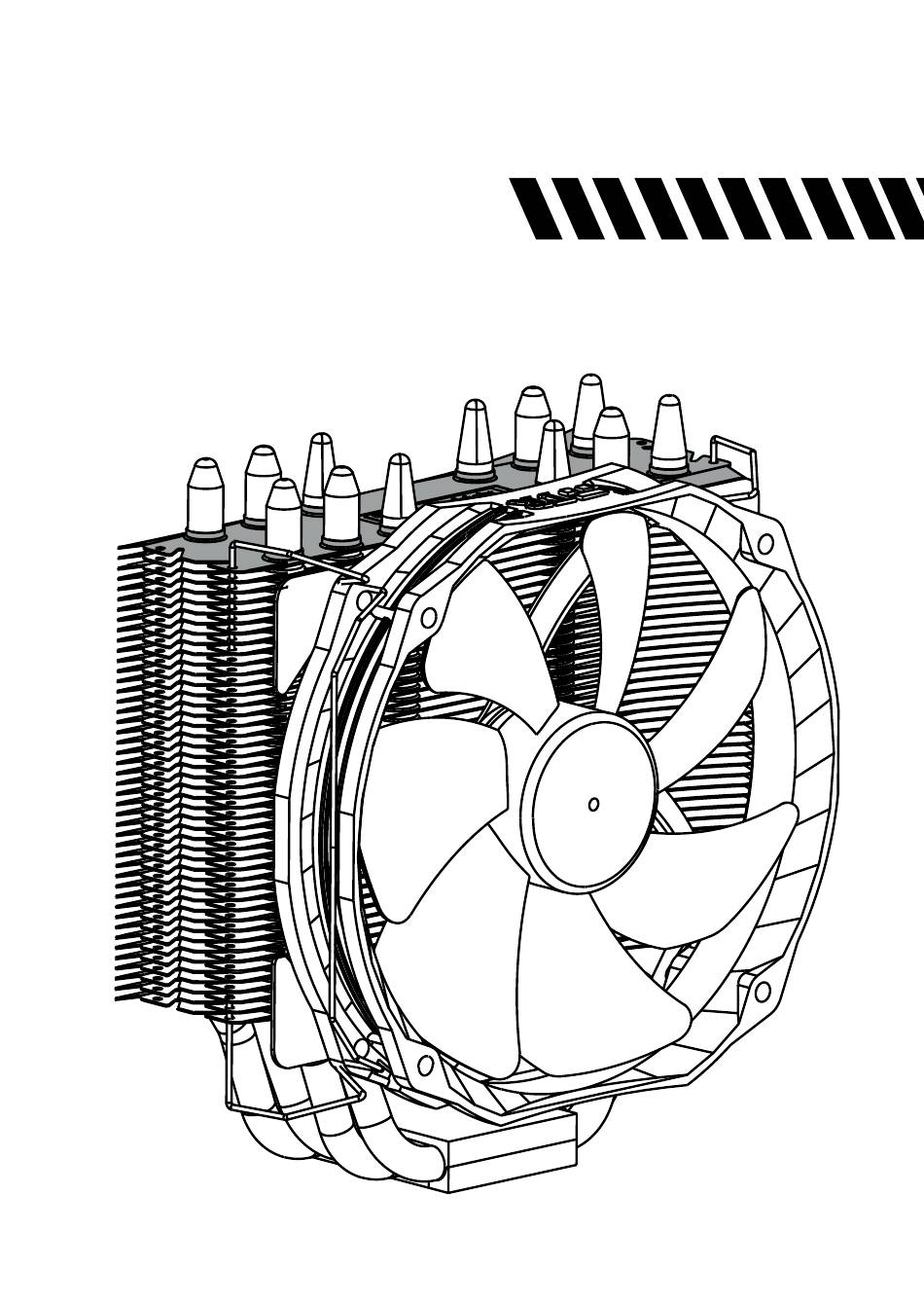

- Page 1 Thermalright TRUE Spirit 140 Power...
- Page 3 Assembly Package TRUE Spirit 140 Power × 4 × 1 × 4 × 8 × 7 × 4 × 4 × 5 × 1 × 1 Chill Factor × 1 × 4 × 1 × 1...
-
Page 4: Exploded View
TRUE Spirit 140 Power Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com 14cm Fan Clip Heatsink Body TY147A FAN Anti Vibration Pad M3 L6 Screw Anchoring Mount Screw Nut Mounting Plate... - Page 5 M3 L10 Screw ×5 M3 L6 Screw ×7 14cm Fan Clip ×4 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti Vibration Pad ×8 TY147A Fan ×1 Back Plate Cap ×1 Thermal Paste ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
-
Page 6: Installation Instructions
Installation Instructions: Step 1: 1150 1366 1151 1155 1156 Step 1 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top.And then place the Metal Back Plate on the table. - Page 7 Step 6: Step 6 : Part Installation Take out TS140 cooler from the paper box. Remove the TY-147A fan from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the fan clips on the Heatsink Body.
- Page 8 TRUE Spirit 140 Power Intel 2011/2011-3 Exploded view Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com 14cm Fan Clip Heatsink Body TY147A FAN Anti Vibration Pad Anchoring Mount M3 L6 Screw LGA2011 Type B...
- Page 9 M3 L10 Screw ×5 M3 L6 Screw ×7 14cm Fan Clip ×4 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti Vibration Pad ×8 TY147A Fan ×1 Back Plate Cap ×1 Thermal Paste ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 10 Installation Instructions: Step 1: Step 1 : Screw Pillar Installation Screw on the four LGA2011 Type B Screw Pillars into the Heatsink studs on the ILM Assembly Frame around the processor socket. Step 2: Step 2 : Anchoring Mount Installation Place the Anchoring Mount onto the four LGA2011 Type B Screw Pillars, secure it by tightening it with 4 M3L6 Screws.
- Page 11 TRUE Spirit 140 Power Step 4: Step 5: Step 4 : Fan Clip Installation Step 5 : Mounting Plate Installation Pass each end of the Fan Clips through the Place the Heatsink Body on top of the CPU. Make mounting holes on the cooler body. Then stick Mounting Plate go through the Heatsink Body.
- Page 12 TRUE Spirit 140 Power AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com 14cm Fan Clip Heatsink Body TY147A FAN Anti Vibration Pad M3 L6 Screw Anchoring Mount Screw Nut Mounting Plate...
- Page 13 M3 L10 Screw ×5 M3 L6 Screw ×7 14cm Fan Clip ×4 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti Vibration Pad ×8 TY147A Fan ×1 Back Plate Cap ×1 Thermal Paste ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 14 Installation Instructions: Step 1: Step 1 : Backplate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put the four Washers (for AMD) around the Screw Pillars.
- Page 15 Heat Sink body. And then secure it with the 14 socket on the motherboard. Installation complete. cm Fan Clips, by pulling the Fan Clips to place the four ends at the four holes on the TY-147A fan. The Ultimate Cooling Solutions! www.thermalright.com...
- Page 16 TRUE Spirit 140 Power Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 14cm Lüfterklammer Kühlkörper TY147A Lüfter Anti-Vibrationspad M3 L6 Schraube Montagerahmen Rändelschraube Befestigungsplatte Leitschutzfolie Intel Unterlegscheibe...
- Page 17 Rändelschraube ×4 Adapterschraube x4 M3 L6 Schraube ×5 M3 L10 Schraube ×7 14 cm Lüfterklammer ×4 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 TY147A Lüfter ×1 Backplateeinsatz ×1 Wärmeleitpaste ×1 Leitschutzfolie ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 18 Installationsanleitung: Schritt 1: 1150 1366 1151 1155 1156 Achten Sie auf die für die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
- Page 19 TRUE Spirit 140 Power Schritt 6: Nehmen Sie den TS140 Kühler aus dem Karton. Um die Montage zu erleichtern, entfernen Sie die TY-147A Lüfter vom Kühler, indem Sie die Lüfterklammern nach oben ziehen. Belassen Sie die Lüfterklammern jedoch am Kühlkörper. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den 4 Ecken des Kühlkörpers an.
- Page 20 TRUE Spirit 140 Power Intel 2011/2011-3 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 14 cm Lüfterklammer Kühlkörper TY147A Lüfter Anti-Vibrationspad Montagerahmen M3 L6 Schraube LGA2011 Type B...
- Page 21 Rändelschraube ×4 Adapterschraube x4 M3 L6 Schraube ×5 M3 L10 Schraube ×7 14 cm Lüfterklammer ×4 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 TY147A Lüfter ×1 Backplateeinsatz ×1 Wärmeleitpaste ×1 Leitschutzfolie ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 22 Installationsanleitung: Schritt 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der sich um den Prozessorsockel befindet. Schritt 2: Platzieren Sie den Befestigungsrahmen auf die LGA2011 Type B Adapterschrauben und fixieren ihn mit vier M3L6 Schrauben. Schritt 3: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf.
- Page 23 TRUE Spirit 140 Power Schritt 4: Schritt 5: Führen Sie die Enden der Lüfterklammer in die Platzieren Sie nun den Kühlkörper auf die CPU. e n t s p r e c h e n d e n B e f e s t i g u n g s l ö c h e r a n Führen Sie anschließend die Befestigungsplatte...
- Page 24 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ TRUE Spirit 140 Power Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 14cm Lüfterklammer Kühlkörper TY147A Lüfter Anti-Vibrationspad M3 L6 Schraube Montagerahmen Rändelschraube Befestigungsplatte AMD Washer Leitschutzfolie (groß)
- Page 25 Rändelschraube ×4 Adapterschraube x4 M3 L6 Schraube ×5 M3 L10 Schraube ×7 14 cm Lüfterklammer ×4 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 TY147A Lüfter ×1 Backplateeinsatz ×1 Wärmeleitpaste ×1 Leitschutzfolie ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Page 26 Installationsanleitung: Schritt 1: Achten Sie auf die für AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde. Schritt 3: Schritt 2: Beachten Sie: Bei Verwendung einer AMD Sockel...
- Page 27 Lüfterklammern. Hierzu ziehen Sie an den am Bitte prüfen Sie die ordnungsgemäße Funktion Kühlkörper befestigten Klammern und lassen vor der Inbetriebnahme Ihres PC. die Ecken in die Befestigungslöcher des Die Installation ist abgeschlossen. Lüfterrahmens einrasten. The Ultimate Cooling Solutions! www.thermalright.com...
-
Page 28: Technical Spec
TRUE Spirit 140 Power Technical Spec Heatsink Specifications: Dimension: Length 155mm x Width 53mm x Height 171mm Weight: 725g (Heatsink only) Heatpipe: 8mm heatpipe*6 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L152mm x H140mm x W26.5m... -
Page 29: Technische Spezifikationen
TRUE Spirit 140 Power Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 155 x Breite 53 x Höhe 171 Gewicht: 725g (nur Kühlkörper) Heatpipe: 8 mm Heatpipe * 6 Stück Copper Base: C1100 reines Kupfer, vernickelt Lüfter Spezifikationen: Maße (in mm): L152 x H140 x B26,5... - Page 30 TRUE Spirit 140 Power 16.86 40.63...
- Page 32 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-2915-5005 FAX: +886-2-2915-5123 EMAIL: sales@thermalright.com...
