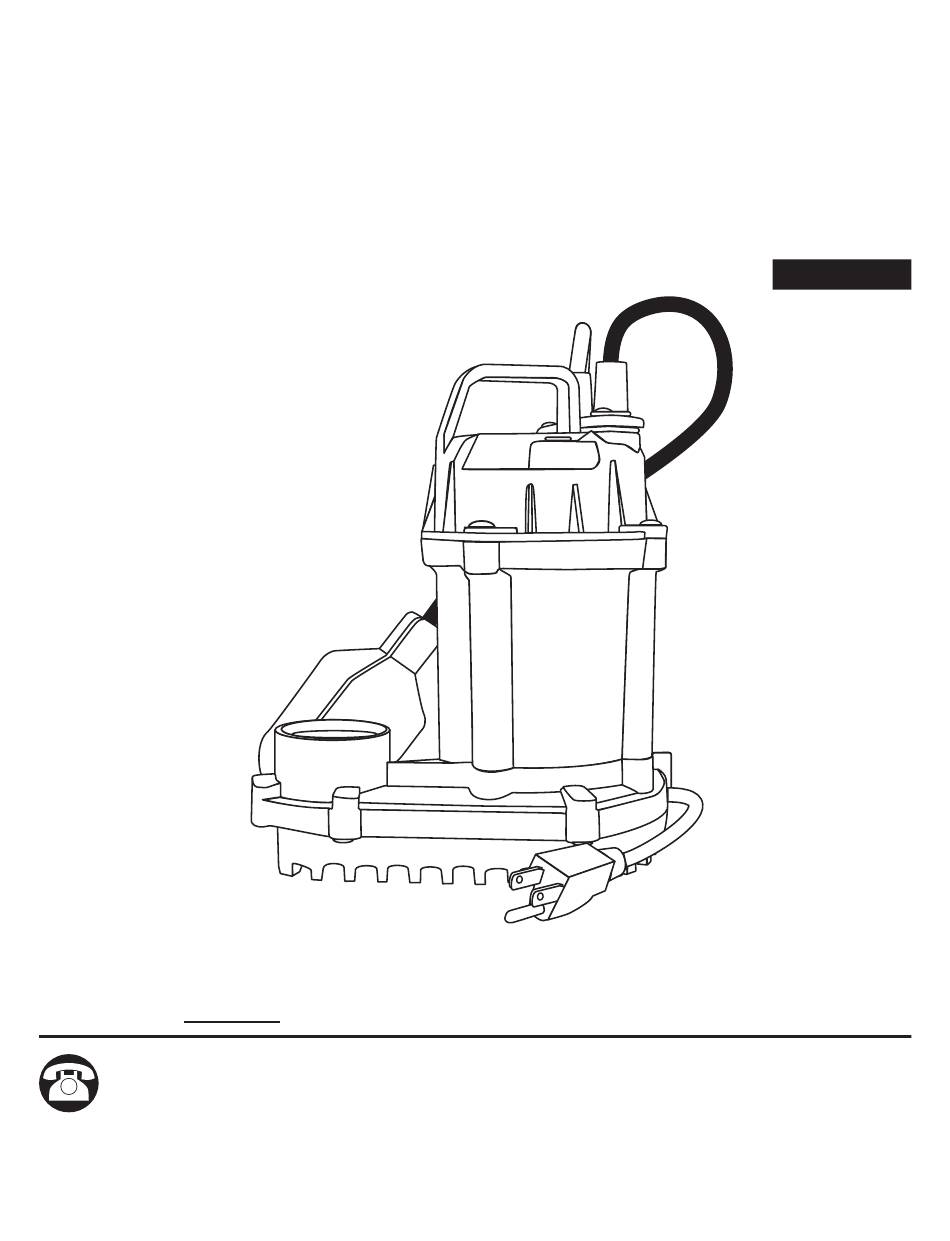

SUBMERSIBLE SUMP
PUMPS
ATTACH YOUR RECEIPT HERE
Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-742-5044, 7:30 a.m. - 5:00 p.m., EST, Monday - Friday.
1
© 2025. All rights reserved.
MODELS #3SDHL,
451521, 423750
Español p. 9
SW1622 B
