Copeland XCM25D Replacement Manual

TI_Unit_ZXDI_02_EGF_Rev02
Copeland ZXDI indoor refrigeration units
Copeland ZXDI-Kältesätze für den Innenbetrieb
Groupes de réfrigération intérieurs Copeland ZXDI
XCM25D controller - Replacement manual
XCM25D Regleraustausch - Kurzanleitung
Manuel de remplacement du régulateur XCM25D

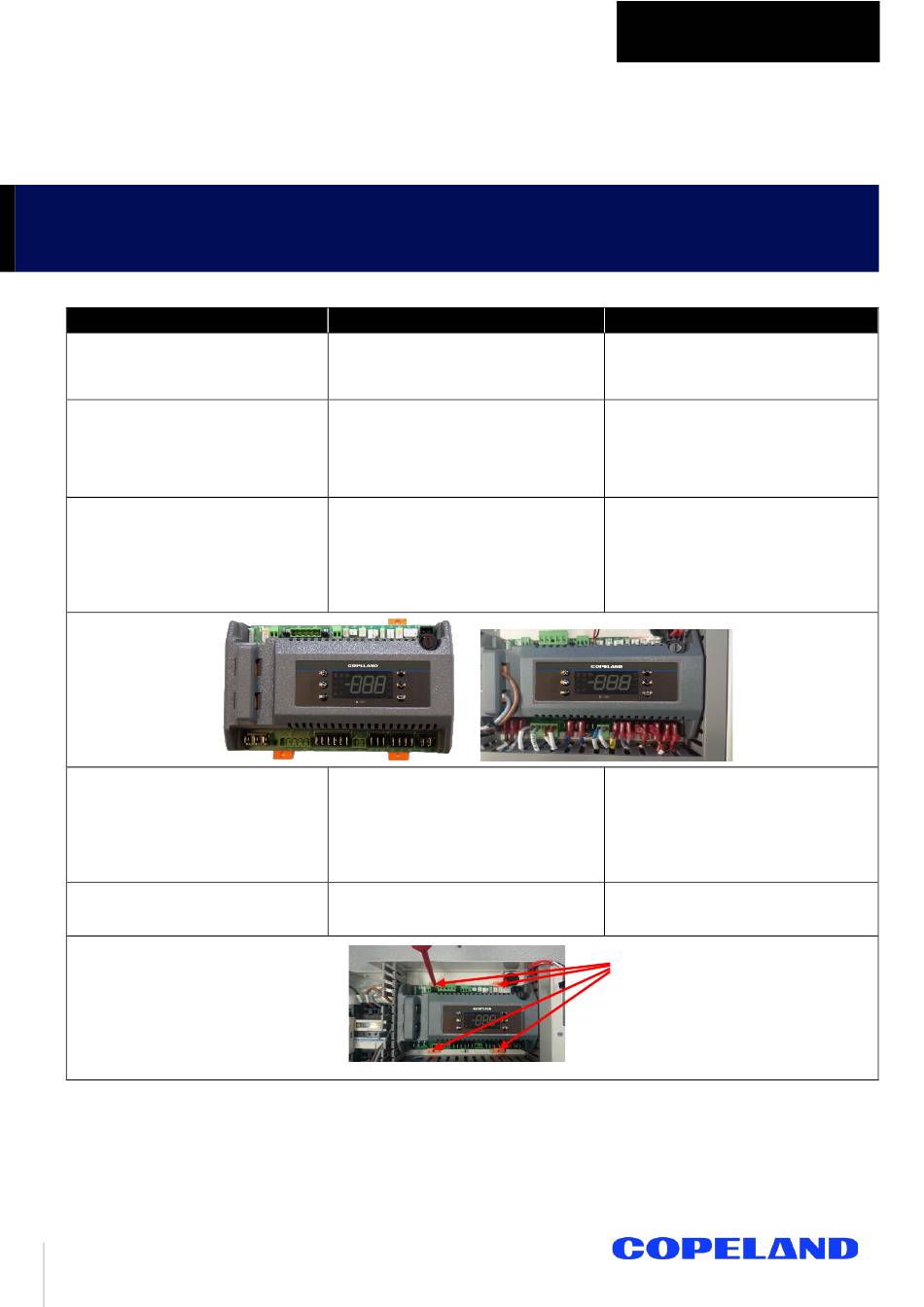

1. Controller replacement
This manual describes the required
working steps to replace an XCM25D
controller in case of controller damage
on a ZXDI refrigeration unit.
The spare part kit contains one hot key.
Upload the parameters from the hot
key to the controller and adjust the
values for electrical protection
according to following instructions.
Interrupt the power supply of the unit.
Disconnect the protection connectors.
Disconnect all the wires at the upper
and lower parts of the controller.
Connect them to the new controller at
the same terminals as before.
Open the cover of the cable guidance.
Cut the cable ties, disconnect the grey
and brown cables from the compressor
contactor.
Pull out the cables from the current
sensors of the controller.
Unlock the 4 controller locks.
Remove the old controller and mount
the new controller in its place.
Application Engineering Europe
1. Regleraustausch
Diese Kurzanleitung beschreibt die
Arbeitsschritte zum Austausch eines
XCM25D bei Regler-Ausfall an einem
ZXDI-Kältesatz.
Dem Ersatzteilkit liegen 1 Hot Key bei.
Hochladen der Parameter vom Hot Key
auf den Regler, dann Anpassung der
Werte für die elektrische Überwachung
gemäß nachfolgender Beschreibung.
Unterbrechen der Spannungsversorgung.
Entfernen der nicht verdrahteten
Flachsteckhülsen und Anschluss an
gleicher Stelle am neuen Regler.
Entfernen aller Anschlussdrähte vom
alten Regler und Anschluss an gleicher
Stelle am neuen Regler.
Öffen der Kabelkanal-Deckel.
Kabelbinder aufschneiden, entfernen des
grauen & braunen Kabels vom
Verdichter-Last-schütz.
Herausziehen der beiden Adern aus den
Stromsensoren des Reglers.
Entsichern der Regler-Halterungen.
Entfernen des defekten Reglers.
Einbau und Fixierung des neuen Reglers.
1/3
TECHNICAL INFORMATION
1. Remplacement du régulateur
Ce guide décrit les étapes nécessaires
pour effectuer le remplacement du
régulateur XCM25D sur un groupe de
réfrigération ZXDI en cas de panne.
Le kit de remplacement inclut une hot
key.
Télécharger les paramètres de la hot key
dans le régulateur et ajuster les valeurs
pour la protection électrique selon les
instructions ci-dessous.
Couper l'alimentation du groupe.
Débrancher les connecteurs de
protection et tous les câbles de part et
d'autre du régulateur défectueux.
Les raccorder sur le nouveau régulateur
aux mêmes bornes que précédemment.
Ouvrir le couvercle du passage des
câbles.
Couper les serre-câbles, débrancher les
câbles gris et brun du contacteur du
compresseur.
Déconnecter les câbles des capteurs de
courant du régulateur.
Dévisser les 4 cales.
Ôter l'ancien régulateur.
Monter à sa place le nouveau régulateur.
Locks / Halterungen / Cales
