Passo 3：Riposizionare il coperchio anteriore e stringerlo con due viti di fissaggio
(fare riferimento alla Fig. C).

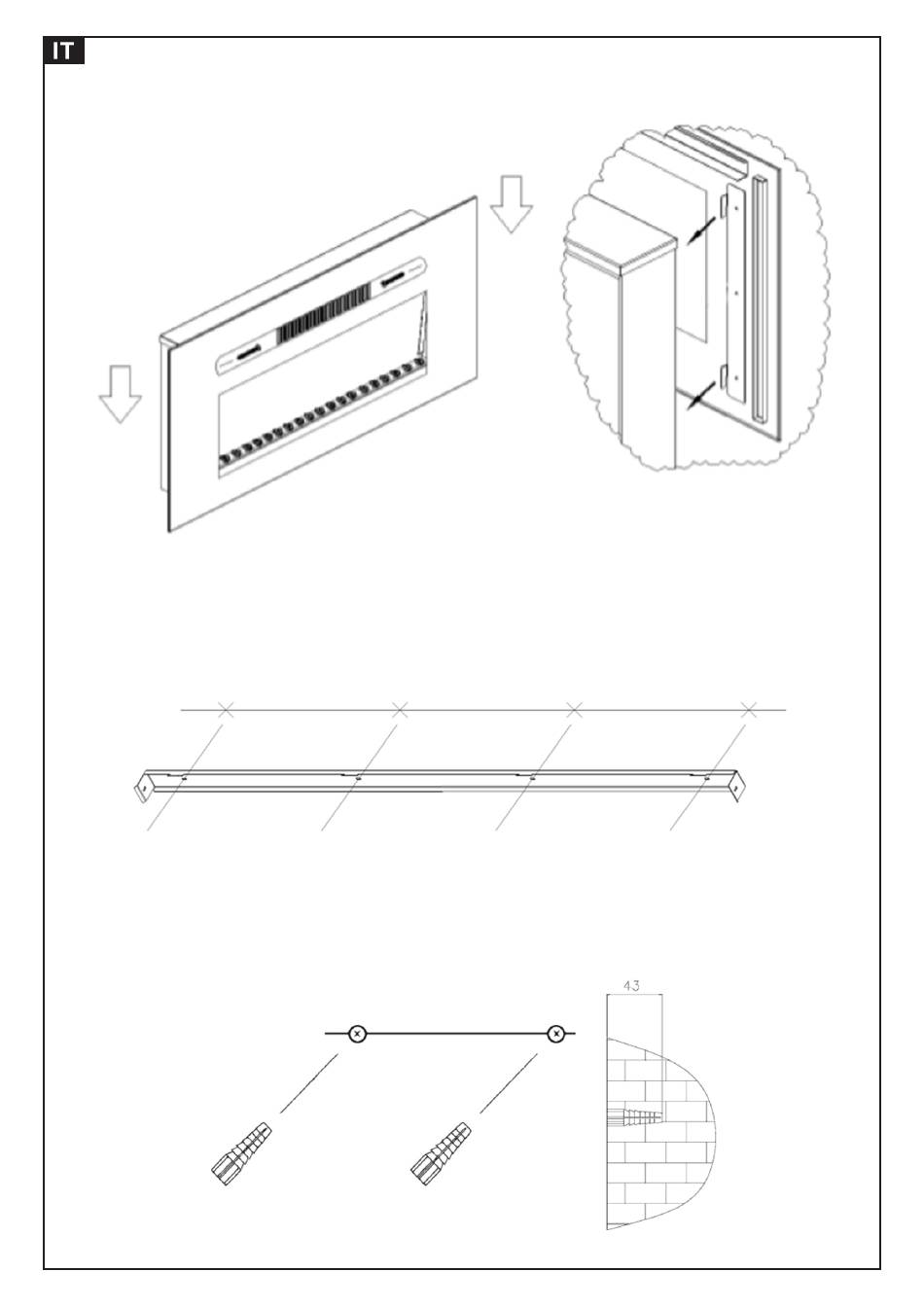

Fig. C
Tipo 2. Appeso al Muro
Passo 1: Selezionare la posizione della parete dove si desidera appendere il
caminetto elettrico. Tracciare una linea orizzontale utilizzando una livella e
segnare 4 fori per i 4 tasselli di ancoraggio.
Nota: i fori servono per il montaggio del riscaldatore e devono essere livellati in
modo che il riscaldatore possa essere montato correttamente e livellato.
Fig.A
Passo 2: Praticare 4 fori da 8 mm (5/16 pollici) di diametro e 43 mm (1,7 pollici) di
profondità nelle posizioni marcate. Per i fori che non entrano in contatto con il
montante, utilizzare il tassello in dotazione. Installare i tasselli nei fori e
picchiettarli delicatamente in posizione con un martello finché la flangia del tassello
non arriva a filo con la superficie della parete. Vedere la Fig. B.
Fig.B
