HOMCOM W914-36F Instruction Manual page 32

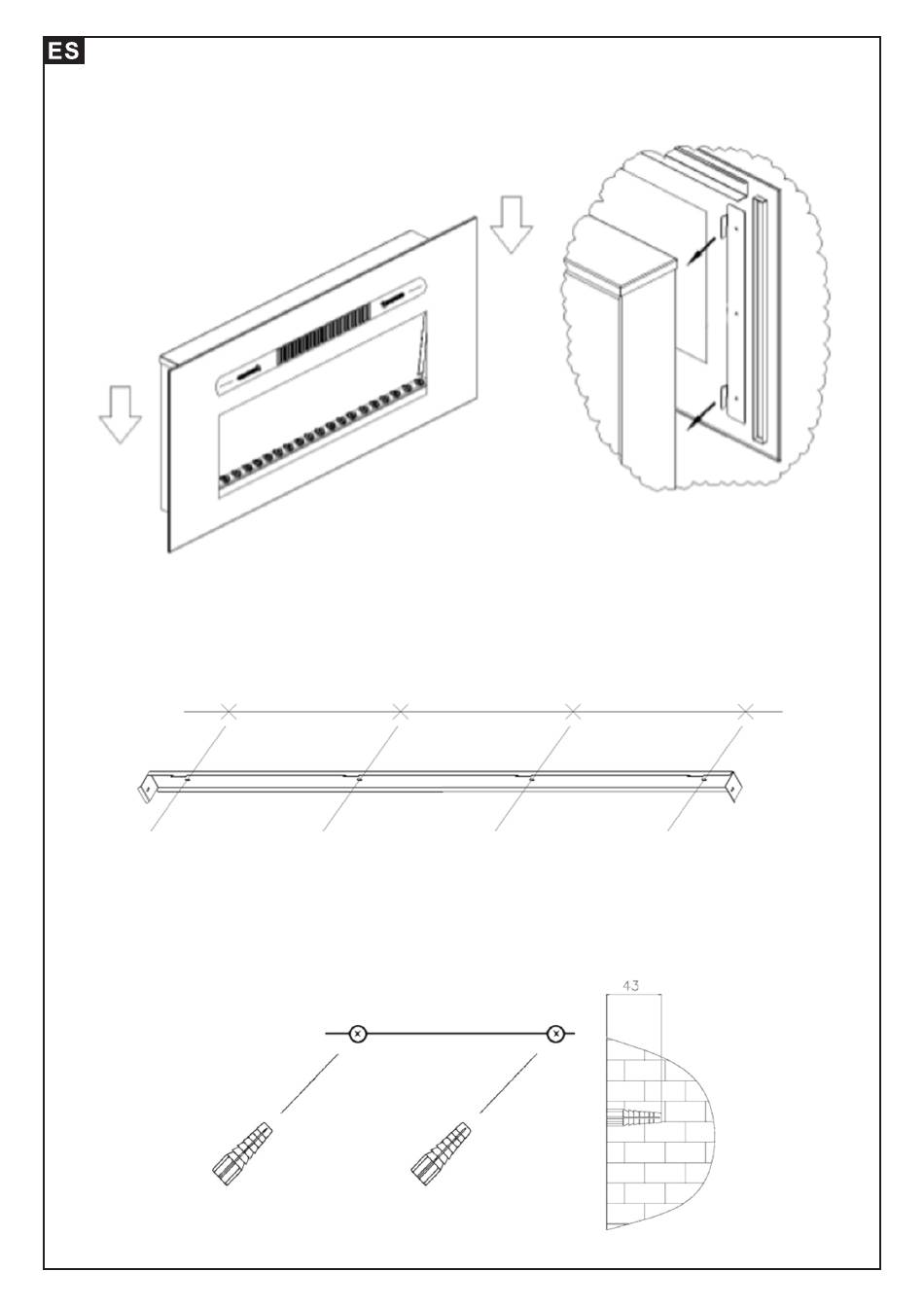

Paso 3: Vuelva a colocar la cubierta frontal y asegúrela con dos tornillos de
montaje (consulte la Fig. C).
Figura C
Tipo 2. Para colgar en la pared
Paso 1: seleccione la ubicación de la pared donde desea colgar su calentador
eléctrico. Dibuje una línea horizontal con un nivel y marque 4 orificios para los 4
tornillos de anclaje.
Nota: Los orificios son para el montaje del calentador y deben estar nivelados para
que el calentador pueda montarse y nivelarse correctamente.
Figura A
Paso 2: Taladre 4 orificios de 8 mm (5/16 pulg.) de diámetro y 43 mm (1,7 pulg.) de
profundidad en los lugares marcados. Para los agujeros que no tocan el montante,
utilice el anclaje de pared suministrado. Instale los anclajes de pared en los
orificios y golpéelos suavemente en su lugar con un martillo hasta que la brida del
anclaje de pared quede al ras con la superficie de la pared. Ver figura B.
Figura B
31
