INSTALACIÓN
Atención: Antes de la instalación, retire los tornillos de fijación de la placa superior.
(W914-36F/ W914-40F/W914-50F)
Precaución:Este calentador se puede instalar de dos maneras, que se pueden
seleccionar según sus preferencias.
Tipo 1. Empotrado en pared
Autorización:Deje un espacio mínimo de 0,5" desde la parte posterior de la unidad
hasta la pared.

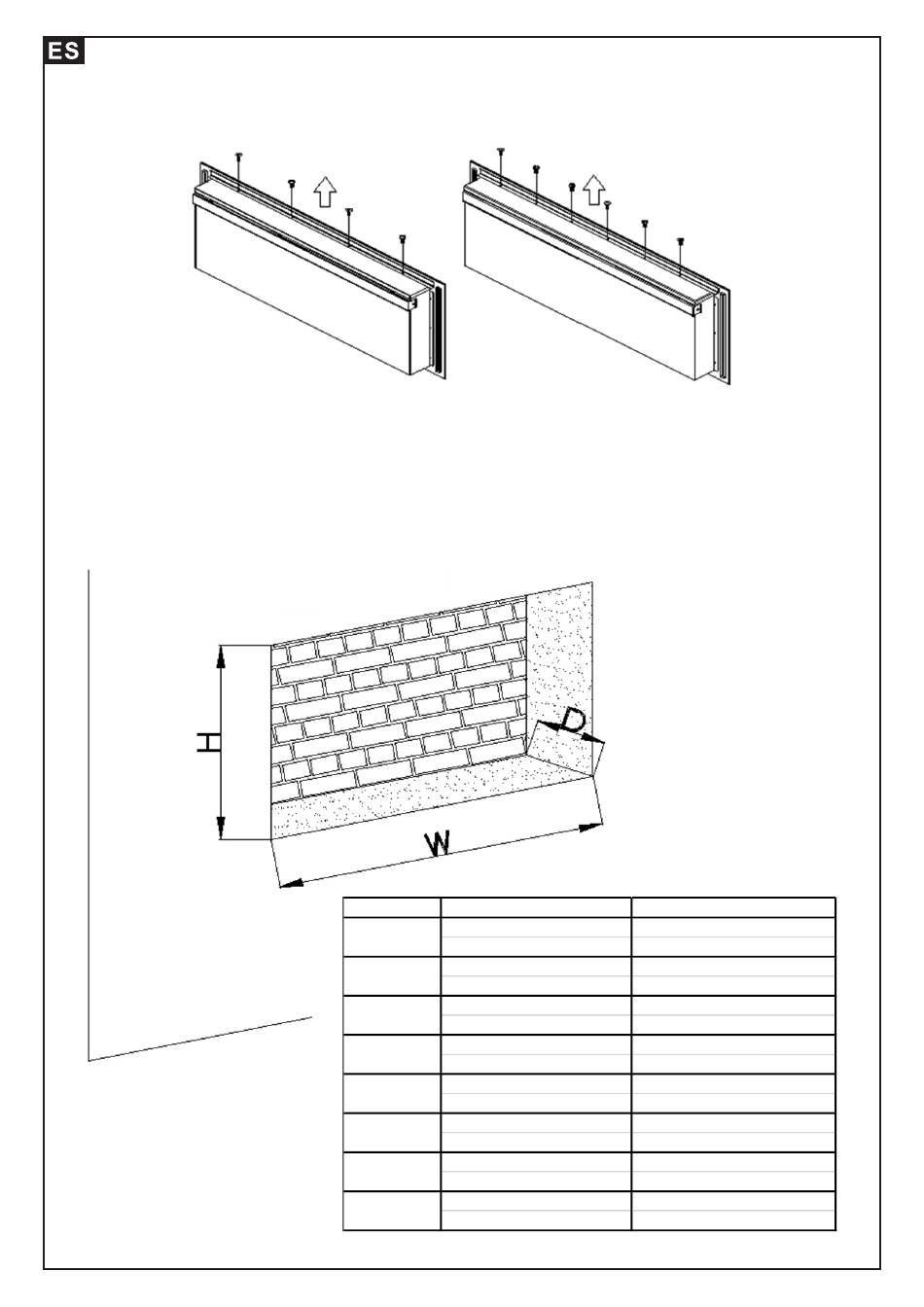

Dimensiones de la abertura de la pared:
Nota: Antes de instalar el calentador, confirme el tamaño de apertura de la pared.
Apertura de la pared
Model Unit Overall Dimensions
18" x 6.2" x 24"
W914-18F
45.7 x 15.75 x 61 cm
26" x 6.2" x17.7"
W914-26F
66 x 15.75 x 45 cm
30" x 6.2" x17.7"
W914-30F
76 x 15.75 x 45 cm
36" x 6.2" x17.7"
W914-36F
91.5 x 15.75 x 45 cm
40" x 6.2" x17.7"
W914-40F
101.6 x 15.75 x 45 cm
48" x 6.2" x17.7"
W914-48F
122 x 15.75 x 45 cm
50" x 6.2" x17.7"
W914-50F
127 x 15.75 x 45 cm
60" x 6.2" x17.7"
W914-60F
152.4 x 15.75 x 45 cm
29
(W914-60F)
Cutout Dimensions(W*D*H)
15.75"x 6.313"x 23.625"
40 x 16 x 60 cm
22.75"x 6.313"x 17.125"
58 x 40 x 43.5 cm
26.75"x 6.313"x 17.125"
68 x 40 x 43.5 cm
32.75"x 6.313"x 17.125"
83.5 x 40 x 43.5 cm
36.75"x 6.313"x 17.125"
93.5 x 40 x 43.5 cm
44.75"x 6.313"x 17.125"
113.6 x 40 x 43.5 cm
46.77"x 6.299"x 17.125"
118.8 x 16 x 43.5 cm
56.75"x 6.313"x 17.125"
144 x 40 x 43.5 cm
