IN240500275V01_UK_IT

820-425V70_820-425V71_820-425V90

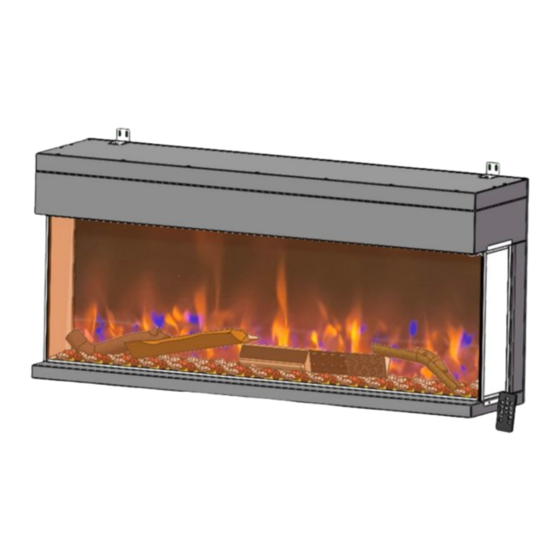

ELECTRIC HEATER INSTRUCTION MANUAL

Model No: FRO2718-50

FRO2718-60

ATTENTION:

1. Find a location for the electric heater that is protected from direct sunlight.

2. Do not plug the electric heater into the power outlet before you read all

instructions.

3. This Product is only suitable for well insulated place occasional use.

US_CA

Need help?

Do you have a question about the FRO2718-50 and is the answer not in the manual?

Questions and answers

Summary of Contents for HOMCOM FRO2718-50

Page 1 IN240500275V01_UK_IT 820-425V70_820-425V71_820-425V90 ELECTRIC HEATER INSTRUCTION MANUAL Model No: FRO2718-50 FRO2718-60 ATTENTION: 1. Find a location for the electric heater that is protected from direct sunlight. 2. Do not plug the electric heater into the power outlet before you read all instructions.
Page 2 Important ● Read all instructions carefully before using this product. ● Ensure the voltage rating label on the plate matches your main voltage. ● If the voltage rating does not match with your main voltage, do not use this appliance. Contact the retailer. ●...
Page 3 Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice. Parts list REF NO DESCRIPTION M5*10 M4*16 Crystal FRO2718-50: 1900g FRO2718-60: 2300g FRO2718-50: 13 PCS FRO2718-60: 16 PCS...
Page 4 FRO2718-47 119.5 x 26.2 x 50 cm 121 x 28 x 51.5 cm 50” x10.31” x 19.69” 50.59”x 10.91”x 20.28” FRO2718-50 127 x 26.2 x 50 cm 128.5 x 28 x 51.5 cm 60” x10.31” x 19.69” 60.59”x 10.91”x 20.28”...
Page 5 Step 1: Remove the screws that secure the ﬁxing bracket, which are above the front glass panel. Carefully remove the bracket and keep the bracket and screws safe for later installation (see Fig. A). Fig. A Step 2: Remove the eight screws that hold the side panels in place. Carefully remove the panels from each side and keep them safe for later installation (see Fig.
Page 6 Step 3: Tilt the front glass panel to remove it. Ensure the power switch is in the OFF position to allow the glass to pass it. Once the glass has passed the switch, you can move the power switch to the ON position. Place the glass on a ﬂat, soft surface in preparation for reinstallation.
Page 7 Step 5: Carefully place the glass panel back into the unit, being cautious not to damage it. Follow the same method used for removal, tilting the glass panel. To allow the glass to pass, make sure the power switch is in the ON position (see Fig. Fig.
Page 8 Step 7: If you want to have your ﬁreplace fully open, you can skip this step. Reﬁt the side panels on the desired sides to enclose the ﬁreplace after installation (see Fig. G). Fig. G CAUTION: Before operating the unit, ensure all screws are tightened. Operating instructions After correctly installing and connecting the appliance to a grounded electrical outlet, you can start operating the appliance.
Page 9 : Press this button, the unit will enter standby mode. The indicator light will be on. Then you can select the following functions as desired. Press again to turn oﬀ the heater. : Press this button to change ﬂame color. There are ten types of ﬂame eﬀect. Hold it for about 3 seconds to change top light color.
Page 10 : Window detection function - Press this button to turn on the 'window detection' function. - If the room gets colder due to open windows or doors while the heater is on, it will automatically stop heating to save energy. - The corresponding icon on the screen will ﬂash.
Page 11 Table for information requirements for electric local space heaters Table for information requirements for electric local space heaters Model identiﬁer(s): Model identiﬁer(s): Item Item Symbol Symbol Value Value Unit Unit Item Item Unit Unit Type of heat input, for electric storage local Type of heat input, for electric storage local Heat output Heat output...
Page 12 IN240500275V01_UK_IT 820-425V70_820-425V71_820-425V90 CAMINETTO ELETTRICO MANUALE D’USO Modello No: FRO2718-50 FRO2718-60 ATTENZIONE: 1. Individuare una posizione per il caminetto elettrico al riparo dalla luce solare diretta. 2. Non collegare il caminetto elettrico alla presa di corrente prima di aver letto tutte le istruzioni.
Page 13 Importante ●Si prega di leggere attentamente tutte le istruzioni prima di utilizzare questo prodotto. ●Assicurarsi che l tensione sulla targhetta corrisponda alla tensione della rete principale. In caso contrario rivolgersi al rivenditore e non collegare l'apparecchio alla rete elettrica. ● N o n a c c e n d e r e m a i l ' a p p a r e c c h i o s e n z a s u p e r v i s i o n e d i r e t t a d u r a n t e i l funzionamento.
Page 14 Lista Parti QTA’ REF NO DESCRIPTION RIF. NO DESCRIZIONE M5*10 M4*16 Cristallo: FRO2718-50: 1900g FRO2718-60: 2300g Log: FRO2718-50: 13 PCS FRO2718-60: 16 PCS...
Page 15 FRO2718-47 119,5 x 26,2 x 50 cm 121 x 28 x 51,5 cm 50” x10,31” x 19,69” 50,59”x 10,91”x 20,28” FRO2718-50 127 x 26,2 x 50 cm 128,5 x 28 x 51,5 cm 60” x10,31” x 19,69” 60,59”x 10,91”x 20,28”...
Page 16 Passo 1: rimuovere le viti che supportano la staﬀa di ﬁssaggio sopra il pannello di vetro anteriore, quindi rimuovere con attenzione la staﬀa e conservare sia la staﬀa che le viti al sicuro per la successiva reinstallazione. Fare riferimento alla ﬁgura A. Fig.
Page 17 Passo 3: rimuovere il pannello di vetro anteriore inclinando il vetro, l'interruttore di alimentazione deve essere portato in posizione OFF per consentire al vetro di passarlo, prima di portarlo in posizione ON per consentirgli di passare completamente. Posizionare il vetro su una superﬁcie piana e morbida, pronto per la successiva reinstallazione.
Page 18 Passo 5: Sostituire il pannello di vetro dell'unità facendo molta attenzione a non danneggiare il vetro. Per questo procedimento, seguire lo stesso metodo della rimozione del vetro quando viene inclinato, assicurarsi che l'interruttore di accensione sia inizialmente in posizione ON per consentire il passaggio del vetro. Fare riferimento alla ﬁgura E.
Page 19 Passo 7: Rimontare quindi i pannelli laterali su entrambi i lati, i quali devono essere chiusi dopo l'installazione. Se si desidera che il caminetto sia completamente aperto questo passaggio può essere ignorato. Fare riferimento alla ﬁgura G. Fig. G ATTENZIONE：Assicurarsi che tutte le viti siano state strette prima di utilizzare l'unità.
Page 20 : Premendo questo pulsante, l'unità entra in modalità standby. L'indicatore luminoso si accende. A questo punto è possibile selezionare le funzioni desiderate. Premere nuovamente per spegnere il riscaldatore. : Premere questo pulsante per cambiare il colore della ﬁamma. Esistono dieci tipi di eﬀetto ﬁamma.
Page 21 : Fuzione di rilevamento ﬁnestra aperta: premere questo pulsante per attivare l a f u n z i o n e d i r i l e v a m e n t o ﬁ n e s t r a a p e r t a . D u r a n t e i l p r o c e s s o d i riscaldamento, la temperatura ambiente puo' diminuire a causa dell'aria fredda esterna, ad esempio con ﬁnestre aperte o porte aperte.
Page 22 [no] [no] [no] [no] [no] [no] [sì] [no] [no] [sì] [no] [sì] [no] [no] [sì] [no] IMPORTATO DA: AOSOM Italy srl Dettagli del Centro Direzionale Milanoﬁori contatto: Strada 1 Palazzo F1 20057 Assago (MI) P.I.: 08567220960 FATTO IN CINA Osservazioni: Per gli apparecchi elettrici per il riscaldamento di un ambiente ristretto, leﬃcienza energetica stagionale del riscaldamento dell’ambiente ηs misurata non può...
