Jaga TETRA 1800 Manual

BELANGRIJKE INFO / INFO IMPORTANTE
WICHTIGE INFORMATIONEN / IMPORTANT INFO
Om veiligheidsredenen zijn geen muurpluggen meegeleverd. Contacteer
uw speciaalzaak voor het juiste type.
Voor de algemene veiligheidsvoorschriften zie: https://jaga.com/benl/
bepalingen/
Pour des raisons de sécurité, les chevilles ne sont pas fournies. Contactez
votre magasin spécialisé pour le bon type de cheville.
Pour des informations générales sur la sécurité, voir: https://jaga.com/
befr/stipulations/
Aus Sicherheitsgründen sind kein Dübel mitgeliefert. Kontaktieren Sie
Ihren Baustoffhandel für die richtigen Dübel.
Für allgemeine Sicherheitsinformationen, siehe: https://jaga.com/de/
vorschriften/
For safety reasons wall plugs aren't delivered. Contact your specialist
store for the right type.
For general safety information see: https://jaga.com/ex/provisions/

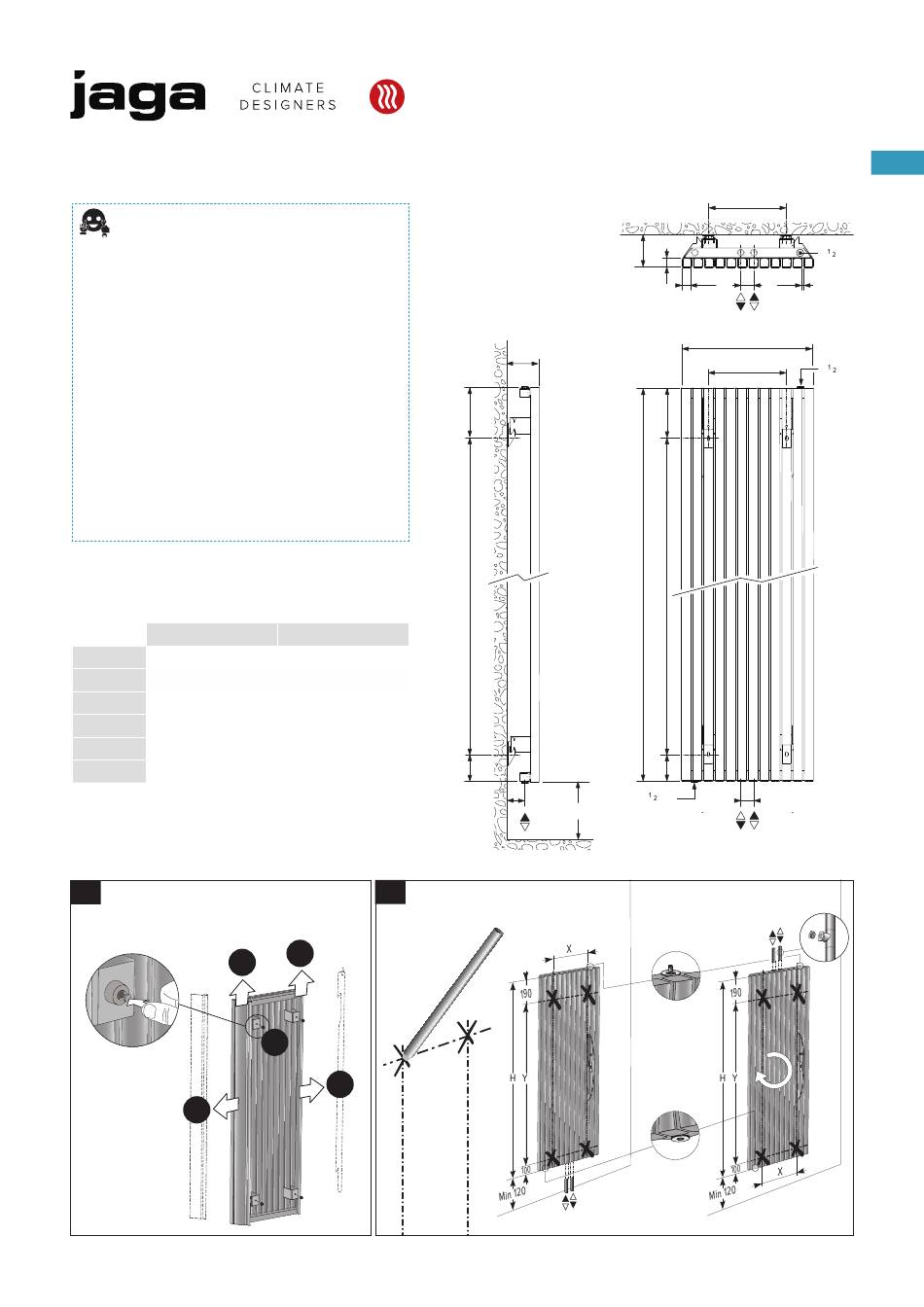

AFMETINGEN IN MM / DIMENSIONS EN MM /
ABMESSUNGEN IN MM / DIMENSIONS IN MM
1800
LENGTE (L) X Y
329 126 1510
413 210 1510
497 294 1510
581 378 1510
665 462 1510
INSTALLATIE / INSTALLATION
1
Zijpanelen demonteren / Démonter panneaux latéraux
Seitenteile demontieren / Disassemble side panels
1
2
Jaga N.V., Verbindingslaan 16, B-3590 Diepenbeek | www.jaga.com | 7 oktober 2024, 13:39 -
HANDLEIDING / MANUEL / ANLEITUNG / MANUAL
2000
X Y
126 1710
210 1710
294 1710
378 1710
462 1710
2
Onderaansluiting MM / Raccordement en bas MM
Untenanschluß MM / Bottom end connection MM
1
3
2
120
190
Y
100
70
min. 120
27200.22160001 - V.1.01
TETRA
X
120
35 35 50 7
L
X
190
H Y
100
50
G ⁄ " Afmetingen in mm
G1/2"
MM
Bovenaansluiting / Raccordement vers le haut
Obenanschluß / Top end connection
G ⁄ "
G ⁄ "
