V-TAC Deye SUN-3K-SG03LP1-EU Instruction Manual

Solar hybrid inverter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Thank you for selec�ng and buying V-TAC Product. V-TAC will serve you the best.
Please read these instruc�ons carefully & keep this user manual handy for future
reference. If you have any another query, please contact our dealer or local vendor
from whom you have purchased the product. They are trained and ready to serve
you at the best.
IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU
FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST
DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
R

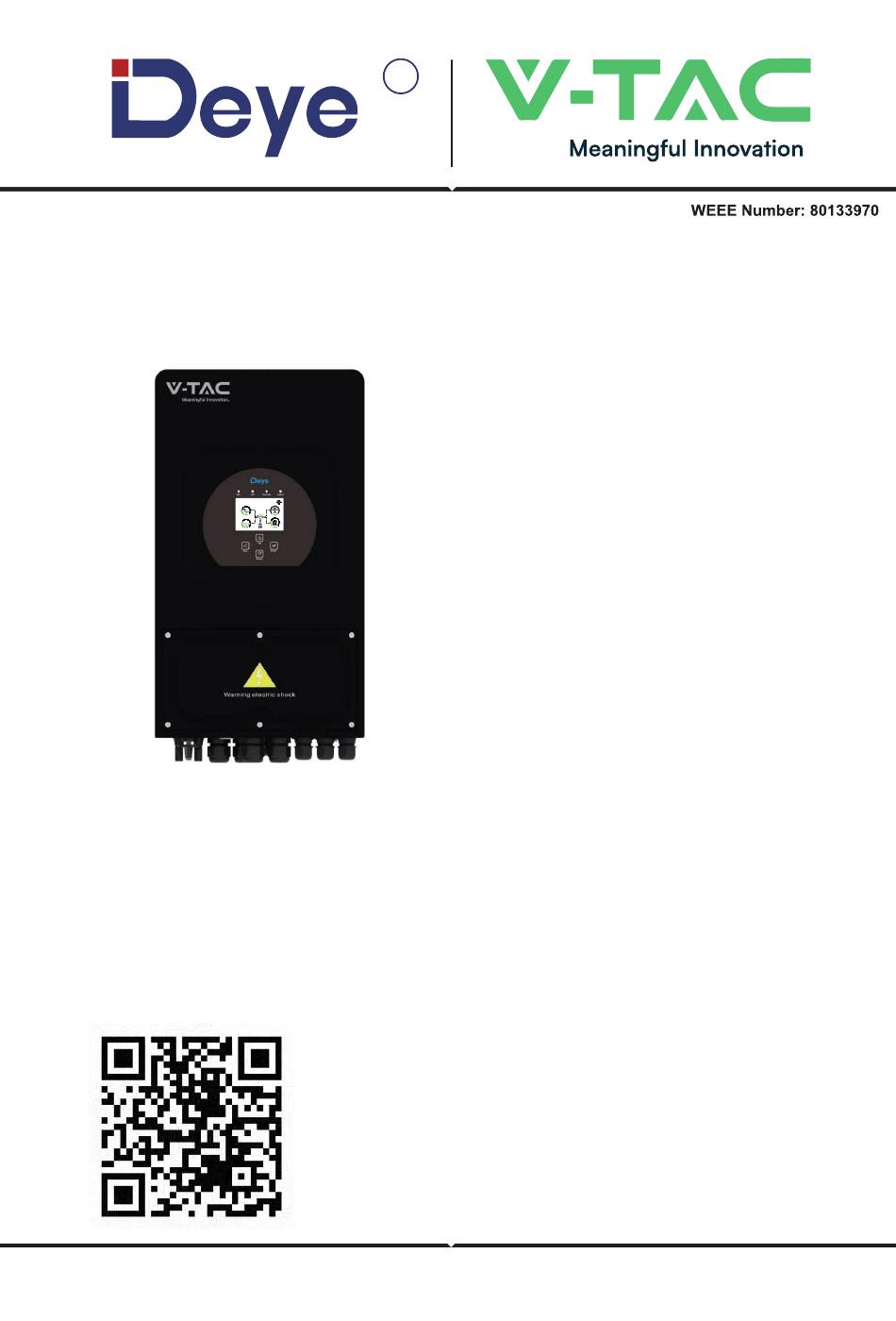

INSTRUCTION MANUAL
SOLAR HYBRID INVERTER
07/08/2021 11:11:10
Thu
2.00
0.00
0
7
0
5
KW
ON
KW
76%
Signal
on
0
-1.39
5
0
2.00
5
KW
KW
INTRODUCTION
USER MANUAL QR CODE
Please scan the QR code to access the manual
in mul�ple languages.
SUN-3K-SG03LP1-EU
SUN-3.6K-SG03LP1-EU
SUN-5K-SG03LP1-EU
SUN-6K-SG03LP1-EU

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Deye SUN-3K-SG03LP1-EU and is the answer not in the manual?

Questions and answers

Related Manuals for V-TAC Deye SUN-3K-SG03LP1-EU

Summary of Contents for V-TAC Deye SUN-3K-SG03LP1-EU

  • Page 1 Please scan the QR code to access the manual in mul�ple languages. IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B...
  • Page 2 WARNING 1. Please make sure to turn off the power before star�ng the installa�on. 2. Installa�on must be performed by a qualified electrician. This marking indicates that this product Cau�on, risk of electric should not be disposed of with other shock.
  • Page 3 · This chapter contains important safety and opera�ng instruc�ons. Read and keep this manual for future reference. · Before using the inverter, please read the instruc�ons and warning signs of the ba�ery and corresponding sec�ons in the instruc�on manual. · Do not disassemble the inverter. If you need maintenance or repair, take it to a professional service center.

  • Page 4: Product Overview

    2.1 Product Overview 1: Inverter Indicators 7: DRMs Port 13: Power on/off bu�on 14: DC Switch 2: LCD display 8: Parallel port 3: Func�on Bu�ons 9: Func�on Port 15: PV input with two MPPT 4: Ba�ery input connectors 10: Generator input 16: Ba�ery 5: RS 485/Meter Port 11: Load...

  • Page 5: Product Size

    2.2 Product Size Inverter Size...

  • Page 6: Product Features

    2.3 Product Features - Self-consump�on and feed-in to the grid. - Auto restart while AC is recovering. - Programmable supply priority for ba�ery or grid. - Programmable mul�ple opera�on modes: On grid, off grid and UPS. - Configurable ba�ery charging current/voltage based on applica�ons by LCD se�ng. - Configurable AC/Solar/Generator Charger priority by LCD se�ng.

  • Page 7: Parts List

    3. Installa�on 3.1 Parts List Check the equipment before installa�on. Please make sure nothing is damaged in the package. You should have received the items in the following package: Stainless steel Stainless steel moun�ng Hybrid inverter Wall moun�ng bracket an�-collision bolt M6*60 screws M4*12 x4 Parallel communica�on L-type Hexagon wrench...
  • Page 8 3.2 Product handling requirements Li� the inverter out of the packing box and transport it to designated installa�on loca�on. transport CAUTION: Improper handling may cause personal injury! • Arrange an appropriate number of personnel to carry the inverter according to its weight, and installa�on personnel should wear protec�ve equipment such as an�-impact shoes and gloves.
  • Page 9 Please AVOID direct sunlight, rain exposure, snow laying up during installa�on and opera�on. Before connec�ng all wires, please take off the metal cover by removing screws as shown below: Installa�ons Tools Installa�on tools can refer to the following recommended ones. Also, use other auxiliary tools on site.
  • Page 10 Considering the following points before selec�ng where to install: · Please select a ver�cal wall with load-bearing capacity for installa�on, suitable for installa�on on concrete or other non-flammable surfaces,installa�on is shown below. · Install this inverter at eye level in order to allow the LCD display to be read at all �mes. ·...
  • Page 11 Inverter hanging plate installa�on 3.4 Ba�ery connec�on For safe opera�on and compliance, a separate DC over-current protector or disconnect device is required between the ba�ery and the inverter. In some applica�ons, switching devices may not be required but over-current protectors are s�ll required. Refer to the typical amperage in the table below for the required fuse or circuit breaker size.
  • Page 12 All wiring must be performed by a professional person. Connec�ng the ba�ery with a suitable cable is important for safe and efficient opera�on of the system. To reduce the risk of injury, refer to Chart 3-2 for recommended cables. Please follow below steps to implement ba�ery connec�on: 1.

  • Page 13: Dip Switch

    3.4.2 Func�on port defini�on DIP Switch Inverter RS 485/ BMS 485/ DRMs METER HM G-V G-S ATS240V parallel_1 parallel_2 RS 485/METER: RS 485 port for meter 240V Coil communica�on. Neutral BMS 485/CAN: BMS 485 port for ba�ery Earth Bond communica�on. Batt Temp Gen start-up Sensor...
  • Page 14 Func�on Port Installa�on Instruc�ons Wrap the wires three laps around the magne�c ring, then HM (3,4) thread the end of wires through the magne�c ring. G-V (5,6) Wrap the wires three laps around the magne�c ring, then thread the end of wires through the magne�c ring. G-S (7,8)

  • Page 15: Temp. Sensor

    3.4.3 Temperature sensor connec�on for lead-acid ba�ery Temp. sensor...
  • Page 16 3.5 Grid connec�on and backup load connec�on · Before connec�ng to the grid, a separate AC breaker must be installed between the inverter and the grid, and also between the backup load and the inverter.This will ensure the inverter can be securely disconnected during maintenance and fully protected from over current. For the 3/3.6/5/6kW model, the recommended AC breaker for backup load is 40A.
  • Page 17 GEN PORT LOAD GRID GEN PORT LOAD GRID GRID LOAD 5,6,7 Thread the 2 wires through the magne�c ring.
  • Page 18 Be sure that AC power source is disconnected before a�emp�ng to wire it to the unit. 3. Then, insert AC output wires according to polari�es indicated on the terminal block and �ghten terminal. Be sure to connect corresponding N wires and PE wires to related terminals as well. 4.
  • Page 19 3.6.1 PV Module Selec�on: When selec�ng proper PV modules, please be sure to consider below parameters: 1) Open circuit Voltage (Voc) of PV modules not exceeds max. PV array open circuit voltage of inverter. 2) Open circuit Voltage (Voc) of PV modules should be higher than min. start voltage. 3) The PV modules used to connected to this inverter shall be Class A ra�ng cer�fied according to lEC 61730.
  • Page 20 Safety Hint: Please use approved DC cable for PV system. The steps to assemble the DC connectors are listed as follows: a)Strip off the DC wire about 7mm, disassemble the connector cap nut (see picture 3.3). �mm �mm Pic 3.3 Disassemble the connector cap nut b) Crimping metal terminals with crimping pliers as shown in picture 3.4.
  • Page 21 d) Finally insert the DC connector into the posi�ve and nega�ve input of the inverter, shown as picture 3.6. Pic 3.6 DC input connec�on Warning: Sunlight shines on the panel will generate voltage, high voltage in series may cause danger to life. Therefore, before connec�ng the DC input line, the solar panel needs to be blocked by the opaque material and the DC switch should be 'OFF', otherwise, the high voltage of the inverter may lead to life- threatening condi�ons.
  • Page 22 3.7.1 Meter Connec�on Load Grid Inverter RS 485/ BMS 485/ DRMs METER Breaker parallel_1 parallel_2 System connec�on diagram for the CHNT meter Grid Grid input Output RS 485 DDSU666 DIN-RAIL METER RS485A 230V 5(60) A 800imp/kWh RS485B CHNT DDSU666 CHINT meter Load Grid Inverter...
  • Page 23 Pass the Meter communica�on cable through the magne�c ring and wrap it around the magne�c ring four �mes. 3.8 Earth Connec�on(mandatory) Ground cable shall be connected to ground plate on grid side, this prevents electric shock if the original protec�ve conductor fails. Earth connec�on (Copper wires) Model Wire Size...
  • Page 24 3.10 Wiring System for Inverter When the inverter is working in This diagram is an example for grid systems without special requirements on backup mode, neutral and PE on electrical wiring connec�on. the backup side are connected Note: The back-up PE line and earthing bar must be grounded properly and via the internal relay.

  • Page 25: Backup Load

    3.11 Typical applica�on diagram of diesel generator (Region:EU) L wire N wire PE wire GV/GS: dry contact signal for startup the diesel generator. When the "GEN signal" is ac�ve, the open contact (GV/GS) will switch on (no voltage output). If the "Signal ISLAND MODE"is �cked, the GS port will be the dry contact signal for startup HM G-V G-S ATS240V...
  • Page 26 3.12 Single phase parallel connec�on diagram Note: For the parallel system, please choose the "Zero export to CT " mode. L wire N wire PE wire Inverter No.3 L N PE RS 485/ BMS 485/ DRMs (slave) L N PE L N PE METER Load...
  • Page 27 3.13 Three phase Parallel Inverter...
  • Page 28 4. OPERATION 4.1 Power ON/OFF Once the unit has been properly installed and the ba�eries are connected well, simply press On/Off bu�on(located on the le� side of the case) to turn on the unit.When system without ba�ery connected, but connect with either PV or grid, and ON/OFF bu�on is switched off, LCD will s�ll light up(Display will show OFF), In this condi�on, when switch on ON/OFF bu�on and select NO ba�ery, system can s�ll work.
  • Page 29 5. LCD Display Icons 5.1 Main Screen The LCD is touchscreen, below screen shows the overall informa�on of the inverter. 12/18/2020 09:21:00 1.85 0.04 -1.79 0.02 1.The icon in the center of the home screen indicates that the system is Normal opera�on. If it turns into "comm./FXX"...

  • Page 30: Advanced Function

    5.1.1 LCD opera�on flow chart Solar Page Solar Graph Grid Page Grid Graph Inverter Page Main Screen Battery Page BMS Page Load Page Load Graph Battery Setting System Work Mode Grid Setting System Setup Gen Port Use Basic Setting Advanced Function Device info...
  • Page 31 5.2 Solar Power Curve This is Solar Panel detail page. Solar ① Solar Panel Genera�on. ① ② ② Grid Tie Power: when there’s a string inverter Power: 2923W Grid Tie Power: 2923W AC couple at the grid or load side of hybrid inverter PV1-V: 0V PV2-V: 0V and there’s a meter installed for the string inverter,...
  • Page 32 Li-BMS Mean Voltage:50.34V Charging Voltage :53.2V Batt Total Current:55.00A Discharging Voltage :47.0V Data Mean Temp :23.5C Charging current :50A Total SOC :38% Discharging current :25A Stand-by Dump Energy:57Ah Details SOC: 36% Data Request Force Charge U:50.50V Request Force Charge: It indicates the I:-58.02A BMS requests hybrid inverter to charge Power: -2930W...
  • Page 33 5.4 System Setup Menu System Setup This is System Setup page. System Work Mode Battery Setting Gen Port Grid Setting Basic Advanced Device Info. Setting Function 5.5 Basic Setup Menu Basic Setting Factory Reset: Reset all parameters of the inverter. Lock out all changes: Enable this menu for se�ng Time Syncs Beep...
  • Page 34 5.6 Ba�ery Setup Menu Ba�ery capacity: it tells hybrid inverter to know Battery Setting your ba�ery bank size. Use Ba� V: Use Ba�ery Voltage for all the se�ngs (V). Batt Mode Use Ba� %: Use Ba�ery SOC for all the se�ngs (%). Lithium 400Ah Batt Capacity...
  • Page 35 Generator This page tells generator output voltage, frequency, power. And, how much energy is used from generator. Power: 1392W Today=0.0 KWH Total =2.20 KWH L1: 228V Freq:50.0Hz Battery Setting Lithium Mode: This is BMS protocol.Please reference the document(Approved Ba�ery). Lithium Mode Shutdown 10%: It indicates the inverter will shutdown Batt if the SOC below this value.
  • Page 36 5.7 System Work Mode Setup Menu System Work Mode Work Mode Selling First: This Mode allows hybrid inverter to sell 5000 back any excess power produced by the solar panels to Selling First Max Solar Power the grid. If �me of use is ac�ve, the ba�ery energy also Work Zero Export To Load Solar Sell...
  • Page 37 Solar Sell: “Solar sell” is for Zero export to load or Zero export to CT: when this item is ac�ve, the surplus energy can be sold back to grid. When it is ac�ve, PV Power source priority usage is as follows: load consump�on and charge ba�ery and feed into grid.
  • Page 38 5.8 Grid Setup Menu Grid Setting Unlock Grid Se�ng: before changing the grid parameters, please enable this with password of 7777. Then it is Unlock Grid Setting allowed to change the grid parameters. Grid Mode General Standard 0/16 Grid Grid Mode: General Standard、UL1741 & IEEE1547、 Grid Frequency Set1 INV Output Voltage...
  • Page 39 Grid Setting/V(W) V(Q) V(W): It is used to adjust the inverter ac�ve power according to the set grid voltage. V(Q): It is used to adjust the inverter reac�ve power V(W) V(Q) according to the set grid voltage. Lock-in/Pn Lock-out/Pn This func�on is used to adjust inverter output power Grid (ac�ve power and reac�ve power) when grid voltage Set5...
  • Page 40 Grid Warning Grid Mode: CEI 0-21 Grid Type: 50Hz 220V Single Phase CANCEL Advanced Function Secondly, �ck “System selfchek” , Solar Arc Fault ON Backup Delay then it will ask you input the password, and the default password is 1234. Func Clear Arc_Fault Set1...
  • Page 41 Advanced Function then press “esc” bu�on to quit from this page. Solar Arc Fault ON Backup Delay Tick “system selfcheck”on the Advanced func�on menu and �ck “CEI-021 Report”. Func Clear Arc_Fault Set1 System selfcheck Gen peak-shaving CT Ratio 2000：1 Signal ISLAND MODE CEI 0-21 Report BMS_Err_Stop PassWord...
  • Page 42 Smart Load OFF Ba� • Ba�ery SOC at which the Smart load will switch off. Smart Load ON Ba� • Ba�ery SOC at which the Smart load will switch on. Also, the PV input power should exceed the se�ng value (Power) simultaneously and then the Smart load will switch on.
  • Page 43 Advanced Function Ex_Meter For CT: when in Three phase system with CHNT Three phase energy meter (DTSU666), click corresponding phase where hybrid inverter is connected. e.g. when the Modbus SN Parallel A Phase hybrid inverter output connects to A phase, please click A Master B Phase Paral.
  • Page 44 Mode I:Basic AC cable DC cable COM cable Backup Load On-Grid Home Load Solar Battery Grid Mode II: With Generator AC cable DC cable Solar Backup Load On-Grid Home Load Grid Battery Generator Mode III: With Smart-Load AC cable DC cable Solar Backup Load On-Grid Home Load...
  • Page 45 On-Load+AC couple AC cable DC cable On-Grid Inverter Backup Load Solar On-Grid Home Load Battery Grid Smart Load On-Grid+AC couple AC cable DC cable Backup Load Solar On-Grid Home Load On-Grid Inverter Battery Grid Smart Load The 1st priority power of the system is always the PV power, then 2nd and 3rd priority power will be the ba�ery bank or grid according to the se�ngs.
  • Page 46 Error code Description Solutions 1. When inverter is in Split phase(120/240Vac) or three-phase GFDI _Relay_Failure system (120/208Vac) system, the backup load port N line needs to connect ground; 2. If the fault still exists, please contact us for help. 1. When the grid type and frequency changed it will report F13; 2.
  • Page 47 Error code Description Solutions 1. Check the backup load connected, make sure it is in allowed power range; AC Overcurrent fault 2. If the fault still exists, please contact us for help. No Utility 1. Please confirm grid is lost or not; No AC grid 2.
  • Page 48 Under the guidance of our company, customers return our products so that our company can provide service of maintenance or replacement of products of the same value. Customers need to pay the necessary freight and other related costs. Any replacement or repair of the product will cover the remaining warranty period of the product.

  • Page 49: Data Sheet

    9. Datasheet SUN-3K- SUN-3.6K- SUN-5K- SUN-6K- Model SG03LP1-EU SG03LP1-EU SG03LP1-EU SG03LP1-EU Battery Input Data Ba�ery Type Lead-acid or Lithium-ion Ba�ery Voltage Range(V) 40-60 Max. Charging Current(A) Max. Discharging Current(A) Charging Strategy for Li-Ion Ba�ery Self-adap�on to BMS Number of Ba�ery Input PV String Input Data Max.
  • Page 50 DC Component Monitoring Ground Fault Current Monitoring Arc fault circuit interrupter (AFCI) Op�onal Power Network Monitoring Island Protec�on Monitoring Earth Fault Detec�on DC Input Switch Overvoltage Load Drop Protec�on Residual Current (RCD) Detec�on Surge Protec�on Level TYPE II(DC), TYPE II(AC) Interface Display LCD+LED...
  • Page 51 10. Appendix I Defini�on of RJ45 Port Pin for RS485. This port is used to communicate with energy meter. RS485 Pin 1 2 3 4 5 6 7 8 485-B 485-A RS 485/METER Port...
  • Page 52 Defini�on of RJ45 Port Pin for BMS485. BMS485 Pin 1 2 3 4 5 6 7 8 485_B 485_A GND_485 CAN-H CAN-L GND_485 485_A 485_B BMS 485/CAN Port...
  • Page 53 RS232 WIFI/RS232 D-GND 12Vdc WIFI/RS232 This RS232 port is used to connect the wifi datalogger...
  • Page 54 11. Appendix II 1. Split Core Current Transformer (CT) dimension: (mm) 2. Secondary output cable length is 4m. Lead Outside 12. EU Declara�on of Conformity within the scope of the EU directives · Electromagnetic compatibility ����/��/EU (EMC) · Low Voltage Directive ����/��/EU (LVD) ·...
  • Page 55 is under manufacturer’s warranty. LVD: EMC: – 30240301003938 2025-01-22...
  • Page 56 VTAC EUROPE LTD Add. : Bulgaria, Plovdiv ����, bul.L.Karavelow �B Email: support@v-tac.eu...

  • Page 57: Manuale Di Istruzioni

    SUN-6K-SG03LP1-EU INTRODUZIONE Grazie per aver scelto e acquistato il prodo�o V-TAC. V-TAC vi servirà al meglio. Si prega di leggere a�entamente queste istruzioni e di tenere a portata di mano il presente manuale d'uso per future consultazioni. Per qualsiasi altra domanda, conta�are il nostro rivenditore o il venditore locale presso il quale è...
  • Page 58 ATTENZIONE 1. Assicurarsi di spegnere l'alimentazione prima di iniziare l'installazione. 2. L'installazione deve essere eseguita da un ele�ricista qualificato. Questo marchio indica che questo A�enzione, rischio di prodo�o non deve essere smal�to scosse ele�riche. con altri rifiu� domes�ci. 1. Introduzioni di sicurezza Descrizione dei simboli Descrizione Simbolo...

  • Page 59: Introduzione Al Prodotto

    · Questo capitolo contiene importanti istruzioni per la sicurezza e il funzionamento. Leggere e conservare questo manuale per riferimenti futuri. · Prima di utilizzare l'inverter, leggere le istruzioni e le avvertenze della batteria e le sezioni corrispondenti nel manuale di istruzioni. ·...

  • Page 60: Panoramica Del Prodotto

    2.1 Panoramica del prodotto 13: Pulsante di accensione/ 1: Spie dell'inverter 7: Porta DRM spegnimento 2: Display LCD 8: Porta parallela 14: Interruttore CC 3: Pulsanti funzione 9: Porta funzione 15: Ingresso FV con due MPPT 4: Connettori di ingresso 10: Ingresso generatore 16: Batteria batteria 5: RS 485/Porta contatore...

  • Page 61: Dimensioni Del Prodotto

    2.2 Dimensioni del prodotto Dimensioni dell’inverter...

  • Page 62: Caratteristiche Del Prodotto

    2.3 Caratteristiche del prodotto - Autoconsumo e immissione in rete. - Riavvio automatico durante il ripristino del CA. - Priorità di alimentazione programmabile per batteria o rete. - Modalità operative multiple programmabili: On-grid, Off-grid e UPS. - Corrente/tensione di carica della batteria configurabile in base alle applicazioni tramite l'impostazione LCD.

  • Page 63: Installazione

    3. Installazione 3.1 Lista delle parti Controllare l'apparecchiatura prima dell'installazione. Assicurarsi che nulla sia danneggiato nell’imballaggio ricevuto. Dovrebbero essere stati ricevuti questi articoli: Bullone anticollisione in Viti di montaggio in Inverter ibrido Staffa per montaggio a acciaio inossidabile acciaio inossidabile parete x1 M6*60 x4 M4*12 x4...
  • Page 64 3.2 Requisiti per la movimentazione del prodotto Sollevare l'inverter dalla scatola di imballaggio e trasportarlo nel luogo di installazione designato. Trasporto ATTENZIONE: Una manipolazione impropria può causare lesioni personali! • Prevedere un numero adeguato di persone qualificato per trasportare l'inverter in base al suo peso e il personale addetto all'installazione deve indossare dispositivi di protezione, come scarpe antinfortunistiche e guanti.
  • Page 65 EVITARE la luce solare diretta, l'esposizione alla pioggia e l'accumulo di neve durante l'installazione e il funzionamento. Prima di collegare tutti i cavi, togliere il coperchio metallico rimuovendo le viti come mostrato di seguito: Strumen� di installazione È possibile fare riferimento, come strumen� di installazione, a quelli consiglia� di seguito ed u�lizzare altri strumen�...

  • Page 66: Montaggio Dell'inverter

    Considerare i seguenti punti prima di scegliere il luogo di installazione: · Selezionare una parete verticale con capacità portante per l'installazione, adatta per l'installazione su cemento o altre superfici non infiammabili, l'installazione è mostrata di seguito. · Installare questo inverter all'altezza degli occhi per consentire la lettura del display LCD in ogni momento.
  • Page 67 Installazione della piastra pensile dell’inverter 3.4 Connessione della batteria Per un funzionamento sicuro e conforme, è necessario un dispositivo di protezione da sovracorrente CC separato o un dispositivo di disconnessione tra la batteria e l'inverter. In alcune applicazioni, potrebbero non essere necessari dispositivi di commutazione, ma sono comunque necessari dispositivi di protezione da sovracorrente.
  • Page 68 Tutto il cablaggio deve essere eseguito da un professionista. Il collegamento della batteria con un cavo adatto è importante per il funzionamento sicuro ed efficiente del sistema. Per ridurre il rischio di lesioni, fare riferimento alla Tabella 3-2 per i cavi consigliati. Seguire i passaggi seguenti per implementare il collegamento della batteria: 1.
  • Page 69 3.4.2 Definizione della porta funzionale Interruttore DIP Inverter RS 485/ BMS 485/ DRMs METER HM G-V ATS240V parallel_1 parallel_2 RS 485/METER: porta RS 485 per la Bobina da 240V comunicazione del contatore. Legame a terra neutro BMS 485/CAN: porta BMS 485 per la Sensore della comunicazione con la batteria.

  • Page 70: Istruzioni Di Installazione

    Istruzioni di Installazione Funzione della Pota Avvolgere i fili per tre giri attorno all'anello magnetico, HM (3,4) quindi infilare l'estremità dei fili attraverso l'anello magnetico. Avvolgere i fili per tre giri attorno all'anello magnetico, G-V (5,6) quindi infilare l'estremità dei fili attraverso l'anello G-S (7,8) magnetico.
  • Page 71 3.4.3 Collegamento del sensore di temperatura per batteria al piombo Temp. sensore...
  • Page 72 3.5 Connessione alla rete e connessione del carico di backup · Prima del collegamento alla rete, è necessario installare un interruttore CA separato tra l'inverter e la rete, nonché tra il carico di backup e l'inverter. Ciò garantirà che l'inverter possa essere disconnesso in modo sicuro durante la manutenzione e completamente protetto da sovracorrente.
  • Page 73 PORTA GEN CARICO RETE PORTA GEN CARICO RETE RETE CARICO 5,6,7 Infilare i 2 fili attraverso l'anello magnetico.
  • Page 74 Assicurarsi che la fonte di alimentazione CA sia scollegata prima di tentare di collegarla all'unità. 3. Quindi, inserire i cavi di uscita CA secondo le polarità indicate sulla morsettiera e serrare il terminale. Assicurarsi di collegare i fili N e i fili PE corrispondenti anche ai relativi terminali. 4.
  • Page 75 3.6.1 Selezione del modulo FV: Quando si selezionano i moduli FV adeguati, assicurarsi di considerare i seguenti parametri: 1) La tensione a circuito aperto (Voc) dei moduli FV non supera il massimo. Tensione a circuito aperto del campo FV dell'inverter. 2) La tensione a circuito aperto (Voc) dei moduli FV deve essere superiore alla minima tensione di avvio.
  • Page 76 Suggerimento per la sicurezza: Utilizzare un cavo CC approvato per l'impianto FV. I passaggi per assemblare i connettori CC sono elencati di seguito: a) Spelare il cavo CC per circa 7 mm e smontare il dado del connettore (vedere figura 3.3). Fig.
  • Page 77 d) Infine inserire il connettore CC negli ingressi positivo e negativo dell'inverter, mostrato in figura 5.6. Fig. 3.6 Collegamento ingresso CC Attenzione: La luce del sole che colpisce il pannello genererà tensione, l'alta tensione in serie può essere un pericolo per la vita. Pertanto, prima di collegare la linea di ingresso CC, il pannello solare deve essere bloccato dal materiale opaco e l'interruttore CC deve essere su "OFF", altrimenti l'alta tensione dell'inverter potrebbe portare a condizioni pericolose per la vita.
  • Page 78 3.7.1 Connessione al contatore Load Grid Inverter RS 485/ BMS 485/ DRMs Interruttore METER parallel_1parallel_2 Schema di collegamento del sistema per il contatore CHNT Rete Output RS 485 Grid input DDSU666 DIN-RAIL METER RS485A 230V 5(60) A 800imp/kWh RS485B CHNT DDSU666 Contatore CHINT Grid Load...
  • Page 79 Passare il cavo di comunicazione del misuratore attraverso l'anello magnetico e avvolgerlo quattro volte attorno all'anello magnetico. 3.8 Collegamento a terra (obbligatorio) Il cavo di terra deve essere collegato alla piastra di terra sul lato della rete in modo da evitare scosse elettriche in caso di guasto del conduttore di protezione originale.
  • Page 80 3.10 Sistema di cablaggio per inverter Quando l'inverter funziona in Questo diagramma è un esempio di sistemi di rete senza requisiti speciali modalità backup, neutro e PE per i collegamenti del cablaggio elettrico. Nota: la linea PE del carico e la sul lato di backup sono collegati barra di terra devono essere messe a terra in modo corretto ed efficace.
  • Page 81 3.11 Schema applicativo tipico del generatore diesel (Regione: UE) Filo L Filo N Filo PE GV/GS: segnale di contatto pulito per l'avvio del generatore diesel. Quando il "segnale GEN" è attivo, si accenderà il contatto aperto (GV/GS) (nessuna tensione in uscita).
  • Page 82 3.12 Schema di collegamento in parallelo monofase Nota: selezionare la modalità "Esportazione zero in CT" per il sistema parallelo. Filo L Filo N Filo PE Inverter RS 485/ BMS 485/ DRMs (slave) L N PE L N PE L N PE METER Load Grid...
  • Page 83 3.13 Inverter trifase in parallelo...

  • Page 84: Funzionamento

    4. FUNZIONAMENTO 4.1 Accensione/Spegnimento Una volta che l'unità è stata installata correttamente e le batterie sono ben collegate, premere il pulsante On/Off (situato sul lato sinistro dell’alloggiamento) per accendere l'unità. Quando il sistema è senza batteria collegata, ma connesso al FV o alla rete, e il pulsante ON/OFF è spento, il display LCD si accenderà...
  • Page 85 5. Icone del display LCD 5.1 Schermo principale Il display LCD è touchscreen, lo schermo sottostante mostra le informazioni generali dell'inverter. 12/18/2020 09:21:00 Venerdì 1.85 0.04 -1.79 0.02 1. L'icona al centro della schermata iniziale indica che il sistema è in funzionamento normale. Se diventa "comm./FXX", significa che l'inverter presenta errori di comunicazione o altri errori e il messaggio di errore verrà...
  • Page 86 5.1.1 Diagramma di flusso operativo LCD Pagina solare Grafico solare Pagina rete Grafico rete Pagina inverter Schermo principale Pagina batteria Pagina BMS Pagina carico Grafico carico Impostazioni batteria Modalità di lavoro del sistema Impostazioni rete Impostazioni di sistema Utilizzo della porta gen Impostazioni di base Funzioni avanzate Info dispositivo...
  • Page 87 5.2 Curva dell'energia solare Questa è la pagina dei dettagli del pannello solare. Solare ➀ Generazione di pannelli solari. ➁ ① ② Potenza di Potenza di collegamento alla rete: quando è Potenza: 2923W : 2923W collegamento alla rete presente una coppia CA dell'inverter di stringa sulla PV1-V: 0V PV2-V: 0V rete o sul lato carico dell'inverter ibrido e c'è...
  • Page 88 Li-BMS Tensione media:50.34V Tensione di carica :53.2V Batt Corrente totale:55.00A Tensione di scarica :47.0V Somma dati Temp. media :23.5C Corrente di carica :50A SOC totale :38% Corrente di scarica :25A Stand-by Scarica energia:57Ah Dettagli SOC: 36% Dati Richiedi carica forzata U:50.50V Richiedi carica forzata: indica che il I:-58.02A...
  • Page 89 5.4 Menù di configurazione del sistema Configurazione del sistema Questa è la pagina configurazione del sistema. Modalità di lavoro del sistema Impostazione della batteria Uso della Impostazione porta gen di rete Impostazioni Funzione Informazioni di base avanzata sul dispositivo 5.5 Menù di configurazione di base Configurazione di base Ripristino delle impostazioni di fabbrica: ripristina tutti i parametri dell'inverter.
  • Page 90 5.6 Menù di configurazione della batteria Capacità della batteria: comunica all'inverter ibrido di Configurazione della batteria conoscere la dimensione del banco di batterie. Usa Batt V: usa la tensione della batteria per tutte le Modalità Batteria impostazioni (V). Litio 400Ah Batt Capacity Usa Batt %: usa la batteria SOC per tutte le impostazioni (%).
  • Page 91 Generatore Questa pagina indica la tensione, la frequenza e la potenza di uscita del generatore, e quanta energia viene Potenza: 1392W Oggi=0.0 KWH utilizzata dal generatore. Totale =2.20 KWH L1: 228V Frequenza:50.0Hz Configurazione della batteria Modalità litio: questo è il protocollo BMS. Fare riferimento al documento (Batteria approvata).
  • Page 92 5.7 Menu di configurazione della modalità di lavoro del sistema Modalità di lavoro del Sistema Modalità di Lavoro Vendi prima: questa modalità consente all'inverter ibrido di rivendere alla rete l'eventuale energia in eccesso 5000 Vendi prima Massima potenza solare prodotta dai pannelli solari. Se il tempo di utilizzo è attivo, Modalità...
  • Page 93 Vendita solare: “Vendita solare” significa Zero esportazione da caricare o Zero esportazione da CT: quando questa voce è attiva, l'energia in eccesso può essere rivenduta alla rete. Quando è attivo, l'utilizzo prioritario della fonte di energia FV è il seguente: consumo del carico, carica della batteria e immissione in rete. Potenza di vendita massima: consentire alla massima potenza in uscita di fluire nella rete.
  • Page 94 5.8 Menù di configurazione della rete Configurazione di rete Sblocco configurazione di rete: prima di modificare i parametri di rete, abilitarlo con la password 7777. Sblocco configurazione di rete Successivamente sarà consentito modificare i parametri di rete. Modalità rete General Standard 0/16 Rete Modalità...
  • Page 95 Configurazione rete/V(W) V(Q) V(W): serve per regolare la potenza attiva dell'inverter in base alla tensione di rete impostata. V(Q): serve per regolare la potenza reattiva dell'inverter V(W) V(Q) in base alla tensione di rete impostata. Questa funzione Lock-in/Pn Lock-out/Pn viene utilizzata per regolare la potenza in uscita Rete dell'inverter (potenza attiva e potenza reattiva) al variare Set5...
  • Page 96 Avviso di Rete Modalità rete: CEI 0-21 Tipo di rete: 50Hz Monofase 220V CANCEL Funzioni avanzate In secondo luogo, selezionare "Autoverifica del sistema", Guasto arco solare ON Ritardo del backup quindi verrà chiesto di inserire la password e la password predefinita è: 1234.
  • Page 97 Funzioni avanzate Quindi premere il pulsante “esc” per uscire da questa Guasto arco solare ON Ritardo del backup pagina. Spuntare “autoverifica sistema” nel menù Funzioni Avanzate e spuntare “Report CEI-021”. Cancella Arc_Fault Set1 Autoverifica del sistema Azzerare picco Gen Radio CT 2000：1 Segnale ISLAND MODE CEI 0-21 Report...
  • Page 98 Carico intelligente OFF Batt • SOC della batteria al quale il carico Smart si spegnerà. Carico intelligente ON Batt • SOC della batteria con il quale si accenderà il carico Intelligente. Inoltre, la potenza in ingresso FV dovrebbe superare contemporaneamente il valore di impostazione (Potenza) e quindi il carico intelligente si accenderà. On-Grid sempre attivo: facendo clic su "On-grid sempre attivo"...
  • Page 99 Ex_Meter per CT: in un sistema trifase con un contatore di Funzioni avanzate energia trifase CHNT(DTSU666), fare clic sulla fase corrispondente a cui è collegato l'inverter ibrido. Per esempio, quando l'uscita Modbus SN Parallelo Fase A dell'inverter ibrido si collega alla fase A, fare clic su Fase A. Master Fase B Paral.
  • Page 100 Modalità I: Base Cavo CA Cavo CC COM cable Carico di backup Carico domestico On-grid Solare Batteria Rete Modalità II: con generatore Cavo CA Cavo CC Solare Carico di backup Carico domestico On-grid Rete Batteria Generatore Modalità III: con Carico Intelligente Cavo CA Cavo CC Solare...
  • Page 101 On-Load+Coppia CA Cavo CA Cavo CC Inverter On-grid Carico di backup Solare Carico domestico On-grid Batteria Rete Carico Intelligente On-Grid+Coppia CA Cavo CA Cavo CC Carico di backup Solare Carico domestico On-grid Inverter On-grid Batteria Rete Carico Intelligente La prima potenza prioritaria del sistema è sempre la potenza FV, quindi la seconda e la terza potenza prioritaria saranno la batteria o la rete in base alle impostazioni.
  • Page 102 Codice Descrizione Soluzioni errore 1. Quando l'inverter è in sistema a fase divisa (120/240 Vca) o trifase (120/208 Vca), la linea della porta N del carico di GFDI _Relay_Failure backup deve essere collegata a terra; 2. Se il guasto persiste, contattateci per ricevere assistenza. 1.
  • Page 103 Codice Descrizione Soluzioni errore 1. Controllare il carico di backup collegato e assicurarsi che AC Overcurrent fault rientri nell'intervallo di potenza consentito; 2. Se il guasto persiste, contattateci per ricevere assistenza. Nessuna utenza. 1. Verificare se la rete sia stata persa oppure no; 2.

  • Page 104: Garanzia

    Grazie alle indicazioni della nostra azienda, i clienti possono restituire i nostri prodotti in modo che la nostra azienda possa fornire un servizio di manutenzione o sostituzione di prodotti dello stesso valore. I clienti devono pagare il trasporto necessario e altri costi correlati. Qualsiasi sostituzione o riparazione del prodotto sarà...
  • Page 105 9. Scheda dati SUN-3K- SUN-3.6K- SUN-5K- SUN-6K- Modello SG03LP1-EU SG03LP1-EU SG03LP1-EU SG03LP1-EU Dati Ingresso Batteria Tipologia Batteria Piombo o ioni di litio Intervallo di Tensione Batteria(V) 40-60 Corrente Max. di Ricarica(A) Corrente Max. di Scarica(A) Strategia di Ricarica per Batteria agli ioni di Litio Auto-adattamento alla BMS Numero di Ingressi Batteria Dati Ingresso Stringa FV...

  • Page 106: Dati Generali

    Monitoraggio Componente CC Sì Monitoraggio della corrente di guasto a terra Sì Interruttore automatico arco elettrico (AFCI) Opzionale Monitoraggio Rete Potenza Sì Monitoraggio Protezione Isole Sì Rilevamento dei Guasti a terra Sì Interruttore di Ingresso CC Sì Protezione contro le cadute di carico da sovratensione Sì...
  • Page 107 10. Appendice I Definizione di RJ45 Porta Pin per RS485. Questa porta viene utilizzata per comunicare con il contatore di energia. RS485 Pin 1 2 3 4 5 6 7 8 485-B 485-A Porta RS 485/CONTATORE...
  • Page 108 Definizione di RJ45 Porta Pin per RS485 BMS485 Pin 1 2 3 4 5 6 7 8 485_B 485_A GND_485 CAN-H CAN-L GND_485 485_A 485_B Porta BMS 485/CAN...
  • Page 109 RS232 WIFI/RS232 D-GND 12Vdc WIFI/RS232 Questa porta RS232 viene utilizzata per collegare il datalogger WiFi.

  • Page 110: Dichiarazione Di Conformità Ue

    11. Appendice II 1. Dimensioni del trasformatore di corrente a nucleo diviso (CT): (mm) 2. La lunghezza del cavo di uscita secondaria è 4 m. Lead Outside 12. Dichiarazione di Conformità UE nell’ambito delle direttive UE · Compatibilità elettromagnetica 2014/30/EU (EMC) ·...
  • Page 111 is under manufacturer’s warranty. LVD: EMC: – 30240301003939 2025-01-22...
  • Page 112 VTAC EUROPE LTD Indirizzo: Bulgaria, Plovdiv ����, bul.L.Karavelow �B Email: support@v-tac.eu...
