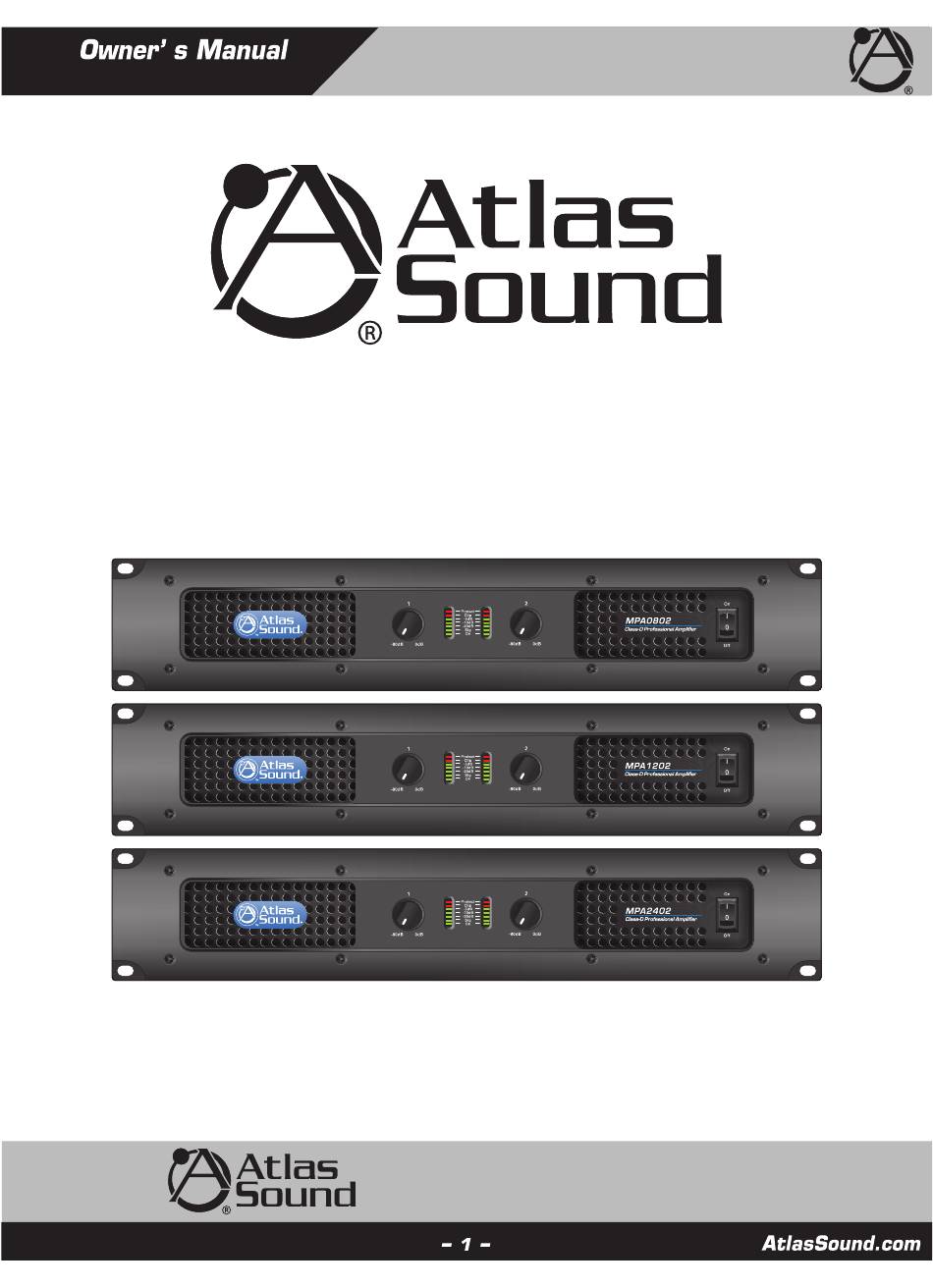

- Page 1 MPA Series 用户手册 Class-D Professional Amplifiers MPA Series Class-D Professional Amplifiers MPA系列功率放大器 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435 Specifications are subject to change without notice. 以上参数如有更改，恕不另行通知。...
-
Page 2: Table Of Contents
MPA Series 用户手册 Class-D Professional Amplifiers 目录表 重要安全事项和符号说明......................3 前言..............................4 前板功能介绍..........................5 后板功能介绍..........................6 系统连接实例..........................7 功放安装配电配线..........................8 功放散热条件..........................9 功放使用电平的调整........................10 技术指标............................11 故障排除............................12 产品物质拆分表...........................13 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435... -
Page 3: 重要安全事项和符号说明
MPA Series 用户手册 Class-D Professional Amplifiers 重要安全事项和符号说明 1.阅读这些规定。 2.保存好这本使用手册。 3.注意所有警告。 4.遵守这些规定。 5.可使用软布及风枪进行清洁。 6.要注意不要形成热风循环。 按建议方法进行安装。 7.不要安装在热源附近，尽可能保证环境气温在35°C以下使用。 8.确保接地良好，不建议浮地使用。 9.保护电线防止被踩踏或挤压，尤其要注意插头、电源插座及其连接设备处。 10.必须按照以下开关次序来使用该产品：前级-功放（开）、功放（关）-前级。 11.通电前必须确保供电电压符合该设备的要求。 12.若输入信号并接超过三台功放，建议使用信号分配器，以确保输入信号不至失真。 13. 不要将功放的某一个声道的输出接口接到另一个通道的输入接口。不要将功放的输出并联或串联到另一 台功放的输出接口来使用。 设计系统配置功放的时候，功放的功率应比音箱在相同阻抗的标称功率大 50%-100%, 应小心使用桥接模式。 15.在维修功放的时候，禁止在桥接状态下将示波器的探头连接到功放的输出端，以免损坏功放和示波器。 16.建议：1)由于输出到音箱的电流较大，建议使用质量有保证的NL4型音箱螺旋插头。 2)多台功放使用时应计算好合适的配电，以确保达到合格的使用环境。 提醒用户本手册中有重要的信息。 小心触电，非拥有相关资质的人员请勿擅自开盖维修。 警告 为避免着火或电击，不要将设 备暴露在雨中或潮湿的环境中。 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 •... - Page 4 MPA Series 用户手册 Class-D Professional Amplifiers 前言 欢迎 非常感谢您购买本公司产品 , MPA系列专业功放，操作简单、工作稳定、性价比高， 用途广泛。专为卡拉OK包房、语言扩声、中小型演出、 演讲等场合使用。为了更好的发挥产品性能，请在使用 前仔细阅读本手册。 拆包 请在拆开包装后，确认功放的外观没有在运输途中遭 到损坏。确认功放的预设电压和你所在地的交流电压 额定值匹配（详细信息见功放背板印刷）建议您保留 包装箱，以便在需要退还产品时使用。 重要的安全注意事项 本公司的产品设计已经考虑到安 全使用的要求，并遵照相关的国家的安全规定检验出 厂产品，只有合格的产品才能出厂销售。但由于本产 品内部有危险高压和电量，因此要求用户必须认真阅 读本手册的注意事项。如果产品跌落、凹入、浸湿或 者里面有部件松动，则会大大增加人被电击的危险。 当发生以上问题时，请马上切断电源 ，然后将本产 品送还指定的经销商进行检查维修！ 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435...
-
Page 5: 前板功能介绍
MPA Series 用户手册 Class-D Professional Amplifiers 前面板功能介绍 吸风口 电源开关 机架安装孔 控制面板 Protect 任何一种保护电路动作时亮起 Clip 削峰/失真 压限电路动作时 亮起 -5dB 输出信号幅度距满功率约为-5dB -10dB 输出信号幅度距满功率 约为 -10dB 输出信号幅度距满功率 约为 -20dB -20dB 信号指示灯 开机后亮起 增益控制器旋钮（调音量） CH1-CH2 300°音量旋钮0/-80dB。 立体声/并接:CH1与CH2音量独立控制。 桥接模式:CH1同时控制两通道音量衰减 CH2音量控制失效。 对于正常使用，将控制器保持在最大(0dB)。 滤尘网 清洁 操作指引 在工程建造完成时，应对滤网进行首次清洁。... -
Page 6: 后板功能介绍
MPA Series 用户手册 Class-D Professional Amplifiers 后板功能介绍 电源插座 排风扇 功率输出端 信号连接端 音箱连接端 信号线连接端 信号输入端 INPUT 双通道模式下可工作在2~16欧 灵敏度选择开关 桥接模式下可工作在4~16欧 平衡XLR 接线方式 不建议桥接4 欧长期使用， 这可能导致功放使用寿命 缩短或者产生故障！ 模式选择开关 信号输出端 LINK 焊接质量很重要 ! 虚焊或是焊接错误， 黑 将可能影响到正常使用, 甚至产生故障。 红 黑 黑色 红 负极/黑色 红色 正极/红色... -
Page 7: 系统连接实例
MPA Series 用户手册 Class-D Professional Amplifiers 系统连接实例 音源（信号源） 音箱 桥接模式 BLACK 或 注：CH1输入有效。 并接模式 BLACK BLACK 或 BLACK 注： CH1与CH2输入有效。 立体声模式 BLACK BLACK 或 BLACK 注：CH1与CH2输入有效。 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435 Specifications are subject to change without notice. -
Page 8: 功放安装配电配线
MPA Series 用户手册 Class-D Professional Amplifiers 功放安装配电配线 配线配电 放大器的电源供应作为一个非阻性负载，所以计算“伏特x安培=瓦”不会是正确的,同时因为其应用在非稳定 输出的音乐波形信号上，所以其实际的耗电量不能以固定的公式进行计算。 参考不同型号产品的耗散功率与供电/AC进行配线 建议用户搭配不低于以下的配线径规格，以获得更佳的综合性能。 标配电压：100-240V 型号 配线径规格 耗散功率 MPA0802 480W ≥1.5mm MPA1202 800W ≥1.5mm MPA2402 1100W ≥1.5mm 当多台使用同一电源插板时，其供电电缆截面应根据总需求作出相应的增加，而插板内部线缆也需要确认能满 足电力的需求。 后板标示的电源电压(例：220V/240V必须在AC200~240V之间的)范围内。并且应尽可能令其稳定。 根据不同的供电电压，产品的输出功率会随电源电压高低变化而变化。 多台安装 当在同一电力供应的条件下，其总配电功率超过10kW时，建议采用三相配电。须使 用 三相五线制，禁止有 零线与地线共用的情况。 通电检查 首次通电必须用万用表测量电源电压，并确认是否符合产品的要求条件。 在首次通电时，请不要连接信号线和音箱线，您只需作简单的通电检查，确认其正常后请将电源关 闭。 安全地线之重要性 产品应用上建议您必须接地，以策安全。... -
Page 9: 功放散热条件
MPA Series 用户手册 Class-D Professional Amplifiers 功放的散热条件 堆叠安装 在工程竣工前，因为建造环境灰尘很多， 为保障散热环境，请安装产品时满足以下条件 而调试期间就会有大量灰尘积聚在滤尘 海绵中，令风路不畅，造成故障隐患。 若出现此情况，建议采用大功率吸尘机直 气 空 热 接清洁滤尘海绵，而且要每月做一次维护 从而保证其散热良好。 输入/输出接驳线缆不可堆叠在产品排风 扇口,请置于功放两侧捆扎好! 气 空 冷 气 环境气温应<35℃下工作 空 冷 非水平堆叠时，建议机尾排风口向上或 风短路的避免 直向排风口 防止排出的热风回送至前面吸风口。 安装强排设备 强制将热空气带走 气 空 热 在工程调试时验证机柜内气温，在极限条 件下，也应保持在35℃以下。 气 空... -
Page 10: 功放使用电平的调整
MPA Series 用户手册 Class-D Professional Amplifiers 功放使用电平的调整 开、关机步骤 开机 音源设备 调音台 周边设备 功放 对于大功率系统，次序尤为重要， 不按该顺序将有可能损坏器材。 为此建议您采用电源管理器来 关机 管理。 系统电平调整 以下调整过程，功放应处于空载的状态 流程： 调音台 处理器 该调试流程为常规过程，为了更准 CLIP CLIP LINE 确地调整系统，应聘请专业工程师 GAIN 来进行该项操作。 -10 +40 INPUT GAIN MAIN LEVEL LEVEL 播放稳定的粉 设定通道推杆 设定主输出推... -
Page 11: 技术指标
MPA Series 用户手册 Class-D Professional Amplifiers 技术指标 型号 MPA0802 MPA1202 MPA2402 功率 8Ω立体声功率 300Wx2* 500Wx2* 700Wx2* 4Ω立体声功率 500Wx2** 850Wx2** 1250Wx2** 2Ω立体声功率 750Wx2** 1250Wx2** 1600Wx2** 8Ω桥接功率 1000W** 1700W** 2500W** 4Ω桥接功率 1500W** 2500W** 3200W** 其他参数 频率响应 20Hz-20KHz(+0/-1dB) 总谐波失真 ≤0.09% ≤0.09% ≤0.09% 信噪比... -
Page 12: 故障排除
MPA Series 用户手册 Class-D Professional Amplifiers 故障排除 通电后，无任何反应 功放保护指示灯（PROT）点亮 马上用万用表测量插座是否有电，在没有万用表时可用试 此指示灯点亮表明功放进入保护状态。形势不妙！ 电笔，但必须灯泡显示明亮，否则可怀疑电压不正常。若 1、可能是温度过高、有高于4K的连续正弦波输出超过 插座电压正常，供电无怀疑后，通电的功放仍然无任何反 1秒、输出短路或接近短路等。以上情况可恢复的。并非 应，则可判断该功放有故障，需要专业人员进行进一步故 故障。等恢复后可继续使用。但过热会等待较长时间才 障判断。 可恢复。并且出现过热时就必须检查产品的风扇是否运 作正常，空间温度是否过高等，须排除问题后才 可继续运作。若怀疑音箱短路，可以用万用表测量音 功放无声音输出 箱线两端直流电阻是否低于2欧甚至1欧。（因电阻较小， 1、首先判断输入的信号是否正确 为保证测试精度，请校准万用表后再测量） 卡侬XLR的2/3脚有无反接的可能，地屏蔽线是否连接 可靠。跟据输入线路的设计不同，可能在以上有些产品会 2、此灯常亮，不可恢复 表现正常，而有些则无声，请必须按照2+、3-的方式连 此类情况一般为功放本身故障导致，请联系维修人员跟进。 接。不可以采用比对其他功放（包括同厂产品）的方式 判断。 有交流声（哼声或称之为电流声） 2、面板指示信号灯不亮 1、功放不插入任何信号就有交流声 排除信号线问题后，若功放无输入信号反映，可判断功放 请将功放搬离于系统电源地线隔离的位置继续测试，只 本身可能存在故障，需专业人员进行进一步故障判断。 连接火零N/L，不连接地线。若输出还是有交流声，可判断 为产品本身有问题，请与维修人员联系。... -
Page 13: 产品物质拆分表
MPA Series 用户手册 Class-D Professional Amplifiers 产品物质拆分表 为满足中国《电子信息产品污染控制管理办法》（信息产业部第39号令）的相关规定和要求，现对产 品中有害物质，按部件分类，声明如下： 有毒有害物质或元素 部件名称 六价铬 多溴联苯 多溴二苯醚 汞（Hg） 铅（Pb） 镉（Cd） （Cr(VI)） （PBB） （PBED） 机箱 主板模块 电源模块 I/O板模块 控制模块 灯板 备注： ○：表示该有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006规定的限量要求下 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006规定的限量 要求。 在中华人民共和国境内销售的电子信息产品上将贴上有“环保使用期限”（EPuP）符号。 圆圈中的数字代表产品的正常环保使用年限。 图示： 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 •... - Page 14 MPA Series Class-D Professional Amplifiers Table of contents ............Important Safety Instruction and symbol description ............oreword..................15 ............Front panel functions ............16 ............Rear panel functions ............17 ............System connection cases ............18 ............
-
Page 15: Important Safety Instruction And Symbol Description
MPA Series Class-D Professional Amplifiers Important Safety Instruction and symbol description 1.Read these instructions. 2.Keep this user manual. 3.Pay attention to all the notice. 4.Comply with these instructions. 5.Clean with soft cloth, or blow with hyperbaric air. 6.Warning:Avoid the formation of hot air circulation. Installation as suggested way. -
Page 16: Foreword
MPA Series Class-D Professional Amplifiers Foreword Welcome Thank you for purchas our products. series professional power amplifier, simple to operate、stable、high performance-cost rate. Special design for KARAOK ROOM、sound reinforcement, small performances, lectures and other places. Please take the time to study this manual so that you can obtain the best possible service from your amplifier. -
Page 17: Front Panel Functions
MPA Series Class-D Professional Amplifiers Front panel functions Power switch Suction Mounting hole Control panel Protect Illuminates when either protection circuit action. Clip Illuminates when compressor / limiter is protecting the amplifier from input overload. -5dB Illuminates when output signal around -5dB than full power. -
Page 18: Rear Panel Functions
MPA Series Class-D Professional Amplifiers Rear panel functions Circuit breaker Signal Amp output connectior The speaker connector Signal connection Signal input INPUT It can work from 2-16ohm in stereo or parallel mode. It can Sensitivity selector switch work good from 4ohm to... -
Page 19: System Connection Cases
MPA Series Class-D Professional Amplifiers System connection cases Signal source Speaker Bridge mode BLACK Remark：Inputs from CH1 is effective. Parallel mode BLACK BLACK BLACK Remark：Inputs from CH1 is effective. Stereo mode BLACK BLACK 或 BLACK Remark：Inputs from CH1 and CH2 are effective. -
Page 20: Wiring And Ac Power Supply
MPA Series Class-D Professional Amplifiers Wiring and AC power supply Power & Wiring distribution The amplifier power supply isn't a non-resistance load and its use on unstable music signal, so it can not calculate with "Voltage x Ampere=Watt" ,the actual power consumption can not be fixed formula . -
Page 21: Thermal Dissipation
MPA Series Class-D Professional Amplifiers Thermal Dissipation Stack installation To ensure the cooling environment, please meet the following condition In order to have a good heat dissipation condition for amplifier, please clean the filter after you finish your install, because the dust in filter will stop the air vent, it's not good for the heat dissipation. -
Page 22: Power Level Adjustment
MPA Series Class-D Professional Amplifiers Power Level adjustment Procedure Power On Source Sound console Peripheral devices Power Amplifier For high power system, the Power-on order is very important, Power off not in the order is likely to damage Power Level Adjustment the equipment. -
Page 23: Specifications
MPA Series Class-D Professional Amplifiers Specifications Model MPA0802 MPA1202 MPA2402 Output power 8Ω stereo 300Wx2* 500Wx2* 700Wx2* 4Ω stereo 500Wx2** 850Wx2** 1250Wx2** 2Ω stereo 750Wx2** 1250Wx2** 1600Wx2** 1000W** 1700W** 2500W** 8Ω bridge 4Ω bridge 1500W** 2500W** 3200W** Other Specifications Frequency response... -
Page 24: Troubleshooting
MPA Series Class-D Professional Amplifiers Troubleshooting After powered without any response The protection light blinks Measure the outlet with a multimeter to check if there is power When the PROT light works, the amplifier into the available and when no multimeter, you can have a test pencil. - Page 25 MPA Series Class-D Professional Amplifiers 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435 Specifications are subject to change without notice. 以上参数如有更改，恕不另行通知。...
- Page 26 MPA Series Class-D Professional Amplifiers 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435...
- Page 27 MPA Series Class-D Professional Amplifiers 1601 Jack Mckay Blvd, Ennis, Texas 75119, USA Telephone: 800.876.3333 • Fax: 800.765.3435 Specifications are subject to change without notice. 以上参数如有更改，恕不另行通知。...
- Page 28 EXCEPT TO THE EXTENT THAT APPLICABLE LAW PREVENTS THE LIMITATION OF CONSEQUENTIAL DAMAGES FOR PERSONAL INJURY, ATLAS SOUND SHALL NOT BE LIABLE IN TORT OR CONTRACT FOR ANY DIRECT, CONSEQUENTIAL OR INCIDENTAL LOSS OR DAMAGE ARISING OUT OF THE INSTALLATION, USE OR INABILITY TO USE THE PRODUCTS. THE ABOVE WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES INCLUDING BUT NOT LIMITED TO WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
