The Specifications of this product may vary from this photo,
subject to change with our notice
Les spécifications de ce produit peuvent varier par rapport à cette
illustration, sujets à changements sans préavis
FR: IMPORTANT: A LIRE ATTENTIVEMENT ET A CONSERVER POUR VOUS Y
ASSEMBLY & INSTRUCTION MANU
REFRERER ULTERIEUREMENT
EN: IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
IN230600321V01_US_CA
A91-054V01
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Soozier A91-054V01
Summary of Contents for Soozier A91-054V01

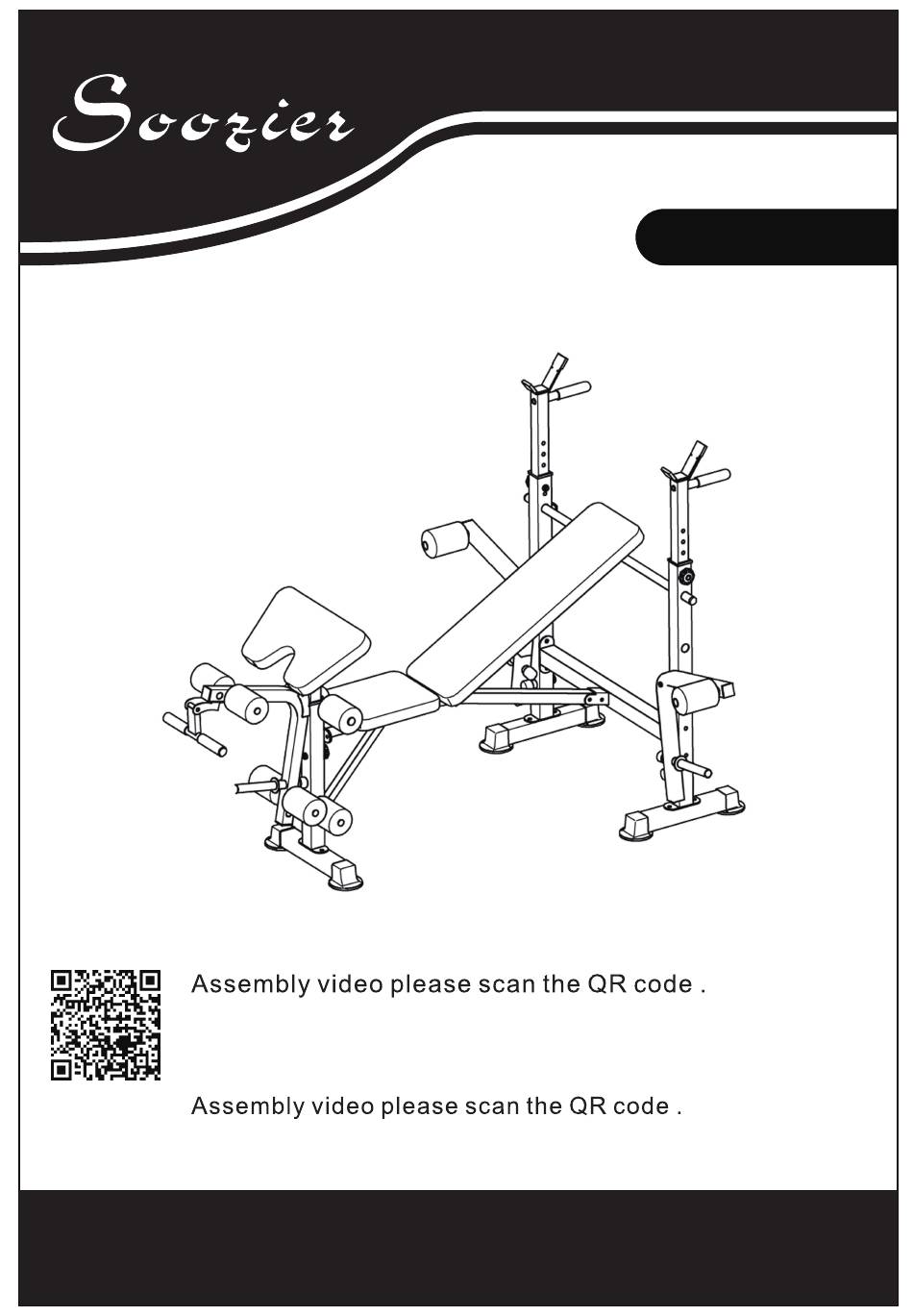

- Page 1 IN230600321V01_US_CA A91-054V01 The Specifications of this product may vary from this photo, subject to change with our notice Les spécifications de ce produit peuvent varier par rapport à cette illustration, sujets à changements sans préavis FR: IMPORTANT: A LIRE ATTENTIVEMENT ET A CONSERVER POUR VOUS Y ASSEMBLY &...
- Page 2 NOTICE ! · Please retain these instructions for future reference. · Please do not exceed the weight limitations of this item. · Maximum Weight for users: 330lbs / 150kgs. · Do not stand on or use any part of this item as a step ladder. ·...
-
Page 5: Product Assembly
PRODUCT ASSEMBLY Step1: Attach two part E side legs to two part F side frames with four part 2 carriage bolts, four part 11 washers, and four part 9 nuts. Insert two part G upper side frames and secure them with two part 3 knobs. - Page 6 Step2: Attach part J square support to the side frames with four part 1 bolts, four part 11 washers, and four part 9 nuts. Insert part H angle control rod. Step3: Attach two part L arms with two part U 17*73*130mm foam rollers, to two part K arm supports with two part 5 screws, two part 12 washers and two part 16 clamps.
- Page 7 Step4: Attach the arm supports to the side frames with two part 15 hex bolts and two part 9 nuts. Step5: Attach part D main frame to part C seat pad with four part 8 screws.
- Page 8 Step6: Attach part P front support to a part E side leg with two part 2 carriage bolts, two part 11 washers and two part 9 nuts. Attach the main frame to the side frames with a part 4 bolt, part 12 washer and part 13 nut.
- Page 9 Step7: Attach part N fixed support to the main frame and front support with two part 5 screws. Insert part S Φ22 round support with two part U 17*73*130mm foam rollers. Insert a part T Φ19 round support with two part V 13*70*125mm foam rollers. SECURE THIS PART AFTER ASSEMBLING PART N !
- Page 10 Step8: Attach part M handle to part R leg frame with a part 6 bolt, part 9 nut and part 16 clamp. Insert two part T Φ19 round supports with four part V 13*70*125mm foam rollers. Step9: Attach the leg frame to the front support with a part 6 bolt and part 9 nut.
- Page 11 Step10: Attach two part W backrest frames to part A backrest pad with four part 10 bolts. Step11: Attach part Q elbow support to part B elbow pad with two part 5 screws.
- Page 12 Step12: Attach the backrest to the main frame with a part 14 hex bolt and part 9 nut. Insert the elbow pad and secure it with a part 3 knob.
- Page 13 FEATURES Flip up the long bench to transform into an incline bench and secure with part H angle control rod.
- Page 14 AVIS ! - Veuillez conserver ces instructions pour toute référence ultérieure. - Veuillez ne pas dépasser les limites de poids de cet appareil. - Poids maximum des utilisateurs : 330lbs / 150kgs. - Ne vous tenez pas debout et n'utilisez aucune pièce de cet appareil comme un escabeau.
- Page 15 MATERIEL BOULON BOULON BOULON M8x55mm 1PC BOULON M10x65mm 4PCS M10x55mm 3PCS CHARIOT M10x65mm 6PCS M8x20mm BOULON M8x16mm M6x16mm 6PCS M10x55mm 2PCS 2PCS 4PCS ÉCROU BOULON 11. RONDELLE M10 12. RONDELLE M8 15PCS M6x40mm 4PCS 10PCS 3PCS ÉCROU BOULON Φ25 PINCE 3PCS HEXAGONAL BOULON...
- Page 16 PIECE COUSSIN B. COUSSINET DU C. COUSSINET DE DOSSIER 1PC D. CADRE COUDE 1PC SIÈGE 1PC PRINCIPAL 1PC TIGE COMMANDE D'ANGLE 1PC E. J 3PCs CADRE F. CADRE LATÉRAL LATÉRAL 2PCS SUPÉRIEUR 2PCS SUPPORT L. BRAS 2PCS M. POIGNÉE 1PC K.
-
Page 17: Assemblage Du Produit
ASSEMBLAGE DU PRODUIT Étape 1 : Fixez les deux pieds latéraux de la pièce E aux deux cadres latéraux de la pièce F avec quatre boulons de carrosserie de la pièce 2, quatre rondelles de la pièce 11 et quatre écrous de la pièce 9. Insérez deux cadres latéraux supérieurs de la pièce G et fixez-les avec deux boutons de la pièce 3. - Page 18 Étape 2 : Fixez le support carré de la pièce J aux cadres latéraux avec quatre boulons de la pièce 1, quatre rondelles de la pièce 11 et quatre écrous de la pièce 9. Insérez la tige de commande d'angle de la pièce H. Étape 3 : Fixez les deux bras de la pièce L avec les deux rouleaux en mousse 17*73*130mm de la pièce U, aux deux supports des bras de la pièce K avec les deux vis de la pièce 5, les deux rondelles de la pièce 12 et les deux pinces...
- Page 19 Étape 4 : Fixez les supports de bras aux cadres latéraux avec deux boulons hexagonaux de la pièce 15 et deux écrous de la pièce 9. Étape 5 : Fixez le cadre principal de la pièce D au coussin de siège de la pièce C avec quatre vis de la pièce 8.
- Page 20 Étape 6 : Fixez le support avant de la pièce P au pied latéral de la pièce E avec deux boulons de carrosserie de la pièce 2, deux rondelles de la pièce 11 et deux écrous de la pièce 9. Fixez le cadre principal aux cadres latéraux à...
- Page 21 Étape 7 : Fixez le support fixe de la pièce N au cadre principal et au support avant avec deux vis de la pièce 5. Insérer une pièce S Φ22 support rond avec deux pièces U 17*73*130mm rouleaux de mousse. Insérer une pièce T Φ19 support rond avec deux pièces V 13*70*125mm rouleaux en mousse.
- Page 22 Étape 8 : Fixez la poignée de la pièce M au châssis de la pièce R avec un boulon de la pièce 6, un écrou de la pièce 9 et une pince de la pièce 16. Insérez deux pièces de supports ronds T Φ19 avec quatre pièces de rouleaux de mousse V 13*70*125mm.
- Page 23 Étape 10 : Fixez les deux cadres de dossier de la pièce W au dossier de la pièce A avec quatre boulons de la pièce 10. Étape 11 : Fixez la pièce Q du support de coude à la pièce B de la coudière avec deux vis de la pièce 5.
- Page 24 Étape 12 : Fixez le dossier au cadre principal à l'aide d'un boulon hexagonal de la pièce 14 et d'un écrou pièce 9. Insérez la coudière et fixez-la avec un bouton de la pièce 3.
- Page 25 FONCTIONNALITES Relevez le banc long pour le transformer en banc incliné et fixez-le avec la tige de commande d'angle de la pièce H.
