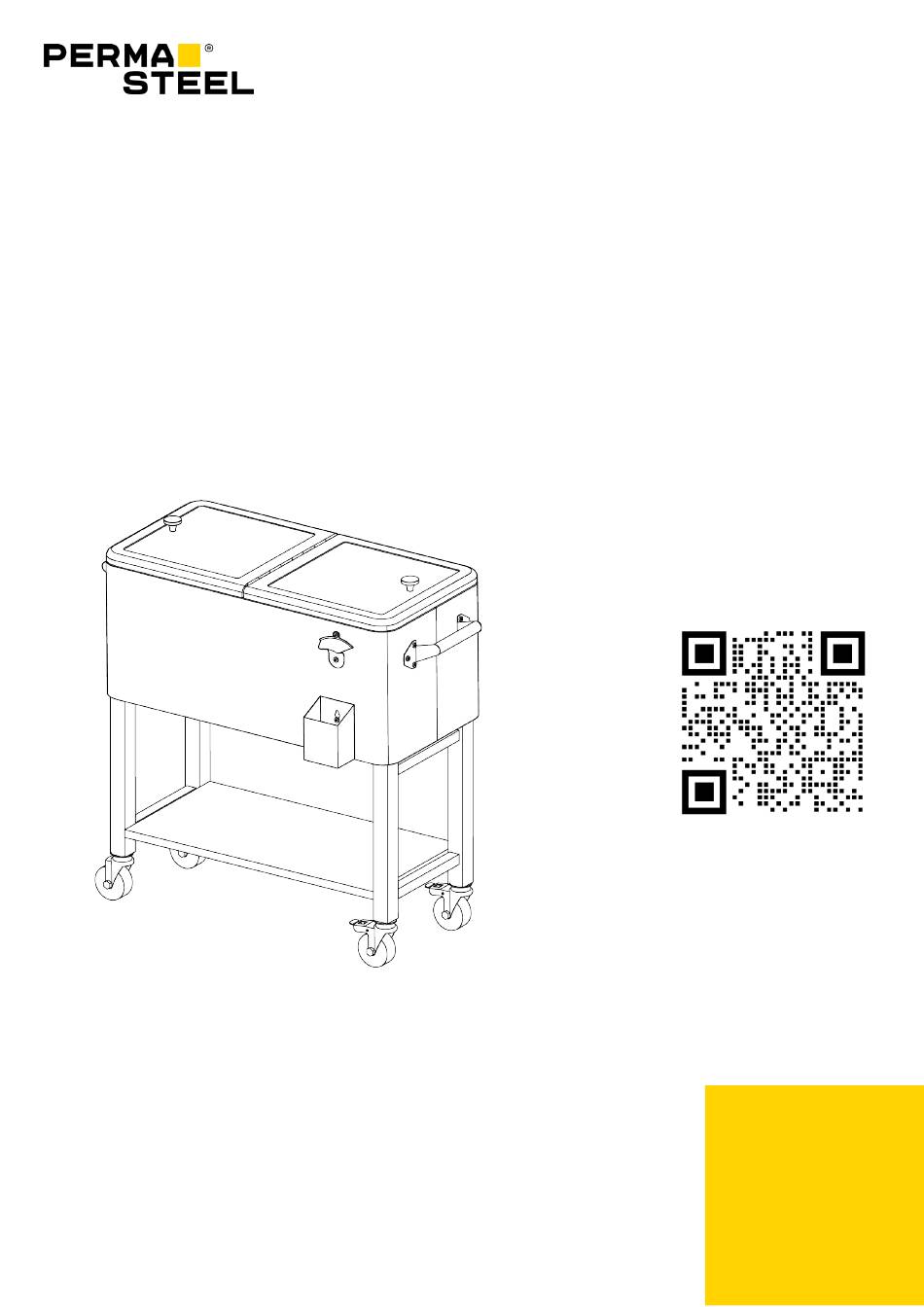

Permasteel 80QT Cooler
Use & Care Guide
Model number: PS-223-80QT
Thank you for purchasing your new patio cooler from Permasteel.
We hope you enjoy your product.
If you have any questions, please email us at info@youroutdoorkitchen.eu
or visit us at www.permasteel.life
1
R E V 1 1 2 3
Scan QR Code for Video
Assembly Instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 80QT and is the answer not in the manual?

Questions and answers

Summary of Contents for PERMASTEEL 80QT

  • Page 1 Model number: PS-223-80QT Scan QR Code for Video Assembly Instructions Thank you for purchasing your new patio cooler from Permasteel. We hope you enjoy your product. If you have any questions, please email us at info@youroutdoorkitchen.eu or visit us at www.permasteel.life...
  • Page 2: Table Of Contents

    Table of content Important Information Thank you for your purchase of our Patio Cooler. Important Information We sincerely hope you will enjoy using our fine products. Parts List Please take your time to read the instructions • Hardware thoroughly and follow each step carefully for a safe and easy assembly.
  • Page 3: Parts List

    Parts List (1/2) If you are missing any parts or have damaged parts, please email us at info@youroutdoorkitchen.eu. For replacement parts, visit us at www.permasteel.life...
  • Page 4 22302420 M4 x 32 Screw 20005100 Bottle Cap Catcher (White) 22302422 Manual 23309900 Bottle Cap Catcher (SS) 20502418 If you are missing any parts or have damaged parts, please email us at info@youroutdoorkitchen.eu. For replacement parts, visit us at www.permasteel.life...
  • Page 5: Hardware

    Hardware The following hardware is provided in a poly bag. M6x13mm Bolt: 20 pcs M6X16mm Bolt: 4 pcs M6x13mm Shoulder Bolt: 2 pcs Tools Included: M4x32mm Screw: 2 pcs (Note: These screws are pre-attached to the lid knobs, please refer to page 12 for more details.) Tools The following tools are required for assembly: •...
  • Page 6: Assembly Steps

    Assembly Instructions Step 1 • Place the leg frames (G) on a clean and soft surface. Attach the bottom shelf (H) to the leg frames (G) with (4) M6x16mm bolts (BB) and tighten with the provided Allen wrench. Note: Do not fully tighten the bolts until the bottom shelf is aligned with the holes on the leg frames. Allen Wrench...
  • Page 7 Step 2 • Insert and thread the casters (J) into the leg frame (G) with the provided open end wrench. • Insert and thread the casters with brake (K) into the other leg frame (G) with the provided open-end wrench. Double Open-End Wrench...
  • Page 8 Step 3 • Attach the cross member (I) to the leg frames (G) using (6) M6x13mm bolts (AA) and fully tighten with the provided Allen wrench. Note: Fully tighten the screws left loose from step 1. The base assembly is now complete. Set aside the base until you are done with step 4. •...
  • Page 9 Step 4 • Please place the basin on a clean and soft surface before proceeding. • Attach the side handles (C) to the body (D) using (12) M6x13mm bolts (AA), 6 bolts for each handle, and tighten with the provided Allen wrench. Allen Wrench...
  • Page 10 Step 5 • With the assistance of a helper, lift the basin assembly and place on top of the base assembly. Make sure the rubber inserts are placed inside the leg frame holes on the base assembly.
  • Page 11 Step 6 • Attach the bottle opener (E) to the body (D) using (2) M6x13mm bolts (AA) and tighten with the provided Allen wrench. • Attach the cap catcher (F) to the body (D) using (2) M6x13mm shoulder bolts (CC). Allen Wrench...
  • Page 12 Step 7 • Note: The lid knobs (A) are pre-attached to the lid (B). Flip the lid upside down to reveal the lid knobs. • Remove the knobs using a Phillips head screwdriver and re-assemble them on the lid right-side •...
  • Page 13: Care & Maintenance

    Permasteel Customer Service at info@youroutdoorkitchen.eu or visit us at www.permasteel.life Permasteel Inc. will ship parts free of charge for a period of 30 days from the date of purchase. The consumer is responsible for shipping & handling and processing of the warranty claims after 30 days from the purchase date.
  • Page 14 We hope you enjoy your product and we are always here for you: Visit us at: www.permasteel.life Email: info@youroutdoorkitchen.eu Distributed by Permasteel Inc. 100 Exchange Place Pomona, CA 91768 Designed in California, Made in China...
  • Page 15: Spanish Manual

    Número de modelo: PS-223-80QT Escanear código QR para video instructive de montaje Gracias por comprar su nuevo hielera portátil de Permasteel. Esperamos que disfrute de su producto. Si tiene alguna pregunta, envíenos un correo electrónico a info@youroutdoorkitchen.eu o visítenos en www.permasteel.life...
  • Page 16 Tabla de Información contenidos importante Información importante Gracias por comprar nuestro hielera de patio. Esperamos sinceramente que disfrute usando Lista de partes nuestros excelentes productos. Paquete de tornillos Tómese su tiempo para leer las instrucciones • detenidamente y siga cada paso Pasos de montaje cuidadosamente para un montaje fácil y seguro.
  • Page 17: Lista De Partes

    Lista de partes (1/2) Si le falta alguna pieza o tiene piezas dañadas, envíenos un correo electrónico a info@youroutdoorkitchen.eu Para piezas de repuesto, visítenos en www.permasteel.life...
  • Page 18 (verde azulado) Colector de tapas de 22302422 botellas (blanco) Colector de tapas de 20502418 botellas (acero inoxidable) Si le falta alguna pieza o tiene piezas dañadas, envíenos un correo electrónico a info@youroutdoorkitchen.eu Para piezas de repuesto, visítenos en www.permasteel.life...
  • Page 19 Paquete de tornillos Los siguiente tornillos se proporciona en una bolsa de polietileno. Tornillo M6x13mm: 20 pzs Tornillo M6X16mm: 4 pzs Tornillo de hombro M6x13mm: 2 pzs Herramientas incluidas: Tornillo M4x32mm: 2 pzs (Nota: estos tornillos están preinstalados en las perillas de la tapa; consulte la página 26 para obtener más detalles.) Herramientas Las siguientes herramientas son necesarias para el montaje.:...
  • Page 20: Instrucciones De Montaje

    Instrucciones de montaje Paso 1 • Coloque los marcos de las patas (G) sobre una superficie limpia y suave. Fije el estante inferior (H) a los marcos de las patas (G) con (4) tornillos M6x16mm (BB) y apriete con la llave Allen provista. Nota: No apriete completamente los tornillos hasta que el estante inferior esté...
  • Page 21 Paso 2 • Inserte y enrosque las ruedas (J) en el marco de la pata (G) con la llave de boca provista. • Inserte y enrosque las ruedas con freno (K) en el otro marco de patas (G) con la llave de extremo abierto provista.
  • Page 22 Paso 3 • Fije el travesaño (I) a los marcos de las patas (G) usando (6) tornillos M6x13mm (AA) y apriete completamente con la llave Allen provista. Nota: Apriete completamente los tornillos que quedaron flojos en el paso 1. El ensamblaje de la base ahora está completo. Reserva la base hasta que termines con el paso 4. •...
  • Page 23 Paso 4 • Coloque el lavabo sobre una superficie limpia y suave antes de continuar. • Fije las manijas laterales (C) al cuenca (D) usando (12) tornillos M6x13 mm (AA), 6 tornillos para cada manija y apriete con la llave Allen provista. Llave Allen...
  • Page 24 Paso 5 • Con la ayuda de un ayudante, levante la asamblea de la cuenca y colóquelo encima de la asamblea de la base. Asegúrese de que los insertos de goma estén colocados dentro de los orificios del marco de las patas en el conjunto de la base.
  • Page 25 Paso 6 • Fije el abrebotellas (E) a la cuenca (D) usando (2) tornillos M6x13mm (AA) y apriete con la llave Allen provista. • Fije el receptor de la tapa (F) a la cuenca (D) usando (2) tornillos con reborde M6x13mm (CC).
  • Page 26 Paso 7 • Nota: Las perillas de la tapa (A) están preinstaladas en la tapa (B). Voltee la tapa boca abajo para revelar las perillas de la tapa. • Retire las perillas con un destornillador de cabeza Phillips y vuelva a ensamblarlas en la tapa con el lado derecho hacia arriba.
  • Page 27: Cuidado Y Mantenimiento

    Permasteel a info@youroutdoorkitchen.eu o visítenos en www.permasteel.life Permasteel Inc. enviará las piezas sin cargo durante un período de 30 días a partir de la fecha de compra. El consumidor es responsable del envío, manejo y procesamiento de las reclamaciones de garantía después de 30 días a partir de la fecha de compra.
  • Page 28 Esperamos que disfrute de su producto y siempre estamos aquí para usted: Visítenos en: www.permasteel.life Correo electrónico: info@youroutdoorkitchen.eu Distribuido por Permasteel Inc. 100 Exchange Place Pomona, CA 91768 Diseñado en California, Hecho en China...
  • Page 29: French Manual

    é o Merci d'avoir acheté votre nouvelle glacière portable de Permasteel. Nous espérons que vous apprécierez votre produit. Si vous avez des questions, veuillez nous envoyer un e-mail à...
  • Page 30: Important Information

    Table des matières Important information Merci d'avoir acheté notre glacière de patio. Important Information Nous espérons sincèrement que vous apprécierez l'utilisation de nos produits raffinés. Liste des pieces Veuillez prendre votre temps pour lire • Matériel attentivement les instructions et suivre attentivement chaque étape pour un Étapes d'assemblage assemblage sûr et facile.
  • Page 31: Liste Des Pieces

    Liste des pieces (1/2) S'il vous manque des pièces ou si vous avez des pièces endommagées, veuillez nous envoyer un e-mail à info@youroutdoorkitchen.eu. Pour les pièces de rechange, rendez-nous visite sur www.permasteel.life...
  • Page 32 23309900 Attrape-capsule de 22302422 bouteille (blanc) Attrape-capsule de 20502418 bouteille (acier inoxydable) S'il vous manque des pièces ou si vous avez des pièces endommagées, veuillez nous envoyer un e-mail à info@youroutdoorkitchen.eu. Pour les pièces de rechange, rendez-nous visite sur www.permasteel.life...
  • Page 33: Matériel

    Matériel Le matériel suivant est fourni dans un sac en polyéthylène. Boulon M6 x 13 mm : 20 pièces Boulon M6 x 16 mm : 4 pièces Boulon à épaulement M6 x 13 mm : 2 pièces Outils inclus : Vis M4 x 32 mm : 2 pièces (Remarque : ces vis sont pré-fixées aux boutons du couvercle, veuillez vous référer à...
  • Page 34: Instructions De Montage

    Instructions de montage Étape 1 • Placez les cadres de pieds (G) sur une surface propre et douce. Fixez la tablette inférieure (H) aux cadres de pieds (G) avec (4) boulons M6 x 16 mm (BB) et serrez avec la clé Allen fournie. Remarque : Ne serrez pas complètement les boulons tant que la tablette inférieure n'est pas alignée avec les trous sur les cadres de pieds.
  • Page 35 Étape 2 • Insérez et vissez les roulettes (J) dans le cadre de pied (G) avec la clé à fourche fournie. • Insérez et vissez les roulettes avec frein (K) dans l'autre cadre de pied (G) avec la clé à fourche fournie. Clé...
  • Page 36 Étape 3 • Fixez la traverse (I) aux cadres de pied (G) à l'aide de (6) boulons M6 x 13 mm (AA) et serrez à fond avec la clé Allen fournie. Remarque : Serrez complètement les vis laissées desserrées à l'étape 1. L'assemblage de la base est maintenant terminé.
  • Page 37 Étape 4 • Veuillez placer le bassin sur une surface propre et douce avant de continuer. • Fixez les poignées latérales (C) au corps (D) à l'aide de (12) boulons M6 x 13 mm (AA), 6 boulons pour chaque poignée, et serrez avec la clé Allen fournie. Clé...
  • Page 38 Étape 5 • Avec l'aide d'une aide, soulevez l'assemblage du bassin et placez-le sur le dessus de l'assemblage de la base. Assurez-vous que les inserts en caoutchouc sont placés à l'intérieur des trous du cadre des pieds sur l'assemblage de base.
  • Page 39 Étape 6 • Fixez le décapsuleur (E) au corps (D) à l'aide de (2) boulons M6 x 13 mm (AA) et serrez avec la clé Allen fournie. • Fixez le cap catcher (F) au corps (D) à l'aide de (2) boulons à épaulement M6 x 13 mm (CC). Clé...
  • Page 40 Étape 7 • Remarque : Les boutons du couvercle (A) sont pré-attachés au couvercle (B). Retournez le couvercle pour révéler les boutons du couvercle. • Veuillez retirer les boutons à l'aide d'un tournevis cruciforme et les remonter sur le couvercle à l'endroit. •...
  • Page 41: Entretien Et Maintenance

    Garantie limitée PERMASTEEL INC. garantit que ce produit sera exempt de défauts de fabrication et de matériaux pendant une période de 90 jours à compter de la date d'achat d'origine. Notre obligation en vertu de cette garantie sera limitée au remplacement des pièces pendant la période de garantie.
  • Page 42 Nous espérons que vous apprécierez votre produit et nous sommes toujours là pour vous : Rendez-nous visite sur : www.permasteel.life E-mail : info@youroutdoorkitchen.eu Distribué par Permasteel Inc. 100 Exchange Place Pomona, CA 91768 Conçu en Californie, fabriqué en Chine...
  • Page 43: Dutch Manual

    Modelnummer: PS-223-80QT Scan QR-code voor video Montage-instructies Bedankt voor de aankoop van uw nieuwe terraskoeler van Permasteel. We wensen je veel plezier met je product. Als je vragen hebt, kun je een e-mail sturen naar info@youroutdoorkitchen.eu of bezoek ons op www.permasteel.life...
  • Page 44 Inhoudsopgave Belangrijk Informatie Hartelijk dank voor uw aankoop van onze Patio Belangrijke informatie Cooler. We hopen van harte dat u veel plezier zult beleven aan onze mooie producten. Onderdelenlijst Neem de tijd om de instructies grondig door • Hardware te lezen en volg elke stap nauwkeurig voor een veilige en eenvoudige montage.
  • Page 45 Onderdelenlijst (1/2) Als je onderdelen mist of beschadigd hebt, stuur dan een e-mail naar info@youroutdoorkitchen.eu. Ga voor vervangende onderdelen naar www.permasteel.life...
  • Page 46 M6 x 13 (Zwart) 20005400 Schouderbout Flessendopjesvanger 22302420 (Wintertaling) M4 x 32 Schroef 20005100 Flessendopjesvanger 22302422 (Wit) Handmatig 23309900 Flessendopjesvanger 20502418 (SS) Als je onderdelen mist of beschadigd hebt, stuur dan een e-mail naar info@youroutdoorkitchen.eu. Ga voor vervangende onderdelen naar www.permasteel.life...
  • Page 47 Hardware De volgende hardware wordt geleverd in een polyzak. M6x13mm bout: 20 stuks M6X16mm bout: 4 stuks M6x13mm Schouderbout: 2 stuks Inbegrepen gereedschap: M4x32mm schroef: 2 stuks (Opmerking: Deze schroeven zijn vooraf aan de knoppen van het deksel bevestigd, zie pagina 54 voor meer informatie).
  • Page 48: Montage-Instructies

    Montage-instructies Stap 1 • Plaats de onderstellen (G) op een schone en zachte ondergrond. Bevestig de onderste plank (H) aan de onderstellen (G) met (4) M6x16mm bouten (BB) en draai deze vast met de bijgeleverde inbussleutel. Opmerking: Draai de bouten pas helemaal vast als de onderste plank is uitgelijnd met de gaten op de pootframes.
  • Page 49 Stap 2 • Plaats de wielen (J) in het pootframe (G) en draai ze vast met de bijgeleverde steeksleutel. • Plaats de wielen met rem (K) in het andere pootframe (G) en draai ze vast met de bijgeleverde steeksleutel. Dubbele steeksleutel...
  • Page 50 Stap 3 • Bevestig de dwarsbalk (I) aan de beenframes (G) met (6) M6x13mm bouten (AA) en draai deze volledig vast met de bijgeleverde inbussleutel. Opmerking: Draai de schroeven die bij stap 1 loszaten volledig vast. De montage van de basis is nu voltooid. Zet de basis opzij tot je klaar bent met stap 4. •...
  • Page 51 Stap 4 • Plaats de waskom op een schoon en zacht oppervlak voordat je verder gaat. • Bevestig de zijhandgrepen (C) aan de behuizing (D) met (12) M6x13mm bouten (AA), 6 bouten voor elke handgreep, en draai ze vast met de meegeleverde inbussleutel. Inbussleutel...
  • Page 52 Stap 5 • Til met de hulp van een helper de kom op en plaats deze bovenop de basis. Zorg ervoor dat de rubberen inzetstukken in de gaten van de poten van de basiseenheid zitten.
  • Page 53 Stap 6 • Bevestig de flesopener (E) aan het lichaam (D) met (2) M6x13mm bouten (AA) en draai vast met de bijgeleverde inbussleutel. • Bevestig de dopvanger (F) aan het huis (D) met (2) M6x13mm schouderbouten (CC). Inbussleutel...
  • Page 54 Stap 7 • Opmerking: De dekselknoppen (A) zijn vooraf bevestigd aan het deksel (B). Draai het deksel ondersteboven om de dekselknoppen te onthullen. • Verwijder de knoppen met een kruiskopschroevendraaier en monteer ze weer met de goede kant naar boven op het deksel. •...
  • Page 55: Verzorging En Onderhoud

    Permasteel- klantenservice op info@youroutdoorkitchen.eu of bezoek ons op www.permasteel.life. Permasteel Inc. verzendt onderdelen gratis gedurende een periode van 30 dagen vanaf de aankoopdatum. De consument is verantwoordelijk voor verzending en afhandeling en de verwerking van de garantieclaims na 30 dagen vanaf de aankoopdatum.
  • Page 56 We wensen je veel plezier met je product en we staan altijd voor je klaar: Bezoek ons op: www.permasteel.life E-mail: info@youroutdoorkitchen.eu Gedistribueerd door Permasteel Inc. 100 Wisselplaats Pomona, CA 91768 Ontworpen in Californië, gemaakt in China...
  • Page 57: German Manual

    Modellnummer: PS-223-80QT QR-Code für Video scannen Montageanleitung Vielen Dank, dass Sie sich für Ihren neuen Terrassenkühler von Permasteel entschieden haben. Wir wünschen Ihnen viel Freude mit Ihrem Produkt. Wenn Sie Fragen haben, schicken Sie uns bitte eine E-Mail an info@youroutdoorkitchen.eu oder besuchen Sie uns unter www.permasteel.life...
  • Page 58: Wichtige Informationen

    Inhaltsübersicht Wichtig Informationen Vielen Dank, dass Sie sich für unseren Patio Wichtige Informationen Cooler entschieden haben. Wir hoffen, dass Sie viel Freude mit unseren Produkten haben Teileliste werden. Hardware • Bitte nehmen Sie sich die Zeit, die Anleitung gründlich zu lesen und jeden Schritt sorgfältig Montage-Schritte zu befolgen, um eine sichere und einfache Montage zu gewährleisten.
  • Page 59: Teileliste

    Teileliste (1/2) Wenn Sie Teile vermissen oder beschädigte Teile haben, senden Sie uns bitte eine E-Mail an info@youroutdoorkitchen.eu. Für Ersatzteile besuchen Sie uns unter www.permasteel.life...
  • Page 60 Fänger (Teal) M4 x 32 Schraube 20005100 Flaschendeckel- 22302422 Fänger (Weiß) Handbuch 23309900 Flaschendeckel- 20502418 Fänger (SS) Wenn Sie Teile vermissen oder beschädigte Teile haben, senden Sie uns bitte eine E-Mail an info@youroutdoorkitchen.eu. Für Ersatzteile besuchen Sie uns unter www.permasteel.life...
  • Page 61: Hardware

    Hardware Die folgende Hardware wird in einem Polybeutel geliefert. M6x13mm Schraube: 20 Stück M6X16mm Schraube: 4 Stück M6x13mm Schulterbolzen: 2 Stück Enthaltene Werkzeuge: M4x32mm Schraube: 2 Stück (Hinweis: Diese Schrauben sind bereits an den Deckelknöpfen befestigt, weitere Informationen finden Sie auf Seite 68). Werkzeuge Für die Montage werden folgende Werkzeuge benötigt: •...
  • Page 62: Montage-Schritte

    Montageanleitung Schritt 1 • Legen Sie die Beinrahmen (G) auf eine saubere und weiche Oberfläche. Befestigen Sie die untere Ablage (H) mit (4) M6x16-mm-Schrauben (BB) an den Beinrahmen (G) und ziehen Sie sie mit dem mitgelieferten Inbusschlüssel fest. Hinweis: Ziehen Sie die Schrauben erst dann vollständig an, wenn die untere Platte mit den Löchern an den Beinrahmen ausgerichtet ist.
  • Page 63 Schritt 2 • Setzen Sie die Rollen (J) mit dem mitgelieferten Maulschlüssel in den Fußrahmen (G) ein und schrauben Sie sie fest. • Setzen Sie die Rollen mit Bremse (K) in den anderen Fußrahmen (G) ein und schrauben Sie sie mit dem mitgelieferten Gabelschlüssel fest.
  • Page 64 Schritt 3 • Befestigen Sie den Querträger (I) mit (6) M6x13mm Schrauben (AA) an den Beinrahmen (G) und ziehen Sie ihn mit dem mitgelieferten Inbusschlüssel fest. Hinweis: Ziehen Sie die in Schritt 1 gelösten Schrauben fest. Der Zusammenbau der Basis ist nun abgeschlossen. Legen Sie den Sockel beiseite, bis Sie mit •...
  • Page 65 Schritt 4 • Bitte stellen Sie das Becken auf eine saubere und weiche Unterlage, bevor Sie fortfahren. • Befestigen Sie die seitlichen Griffe (C) am Gehäuse (D) mit (12) M6x13mm Schrauben (AA), 6 Schrauben pro Griff, und ziehen Sie sie mit dem mitgelieferten Inbusschlüssel fest. Inbusschlüssel...
  • Page 66 Schritt 5 • Heben Sie die Beckenbaugruppe mit Hilfe eines Helfers an und setzen Sie sie auf die Basisbaugruppe. Vergewissern Sie sich, dass die Gummieinsätze in den Löchern des Fußrahmens der Basisbaugruppe platziert sind.
  • Page 67 Schritt 6 • Befestigen Sie den Flaschenöffner (E) mit 2 M6x13-mm-Schrauben (AA) am Gehäuse (D) und ziehen Sie ihn mit dem mitgelieferten Inbusschlüssel fest. • Befestigen Sie den Kappenfänger (F) mit (2) M6x13-mm-Schulterbolzen (CC) am Gehäuse (D). Inbusschlüssel...
  • Page 68 Schritt 7 • Hinweis: Die Deckelknöpfe (A) sind bereits am Deckel (B) befestigt. Drehen Sie den Deckel auf den Kopf, um die Deckelknöpfe freizulegen. • Entfernen Sie die Knöpfe mit einem Kreuzschlitzschraubendreher und setzen Sie sie mit der richtigen Seite nach oben wieder auf den Deckel. •...
  • Page 69: Pflege Und Wartung

    Ersatzteile benötigt, senden Sie bitte eine E-Mail an unseren Permasteel-Kundendienst unter info@youroutdoorkitchen.eu oder besuchen Sie uns unter www.permasteel.life Permasteel Inc. versendet Ersatzteile kostenlos für einen Zeitraum von 30 Tagen ab dem Kaufdatum. Der Verbraucher ist für den Versand und die Bearbeitung der Garantieansprüche nach 30 Tagen ab Kaufdatum verantwortlich.
  • Page 70 Wir wünschen Ihnen viel Freude mit Ihrem Produkt und sind immer für Sie da: Besuchen Sie uns unter: www.permasteel.life E-Mail: info@youroutdoorkitchen.eu Verteilt durch Permasteel Inc. 100 Exchange Place Pomona, CA 91768 Entworfen in Kalifornien, hergestellt in China...
