HGLRC ZEUS VTX 2.5W Instruction Manual

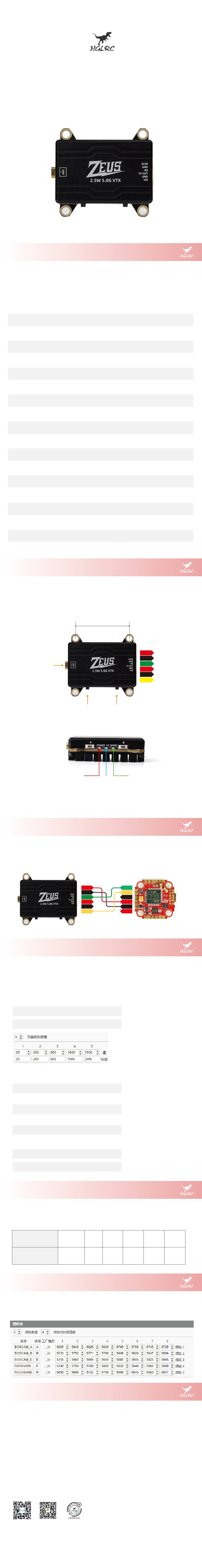

ZEUS VTX 2.5W
Zeus VTX 2.5W
使用指南
产品参数
产品名称：Zeus VTX 2.5W
支持电压：DC 7-26V
BEC：5V/800mA
天线接口：MMCX
排线接口：GH1.25 6P
视频格式：PAL/NTSC
标准40频道.A/B/E/F/R频组
协议：IRC Tramp
输出功率:PIT/25/200/800/1.6W/2.5W
PIT/0
25mW/13.95dBm
200mW/23.01dBm
800mW/29.03dBm
1.6W/32.04dBm
2.5W/33.98dBm
安装孔位:30.5*30.5*M3
尺寸(L*W*H):40mm x 35mm x 11.8mm
重量:19.6g
Zeus VTX 2.5W
使用指南
接口定义
MMCX天线座
Zeus VTX 2.5W
使用指南
接线图
Zeus VTX 2.5W
使用指南
功能及应用说明
1.图传参数设置方式为飞控OSD控制和按键控制
2.飞控OSD控制所使用的协议为：IRC Tramp
IRC tramp "PIT/25/200/800/1600mW2500mW"
对应参数表数值为"TR PIT/25/200/800/1W6/2W5"
3.按键控制定义
按键"A"： 短按改变图传CH
"A→B→E→F→R→A"循环
长按(3S以上)后，图传功率跳至下一级
"PIT→25→...800→2.5W→PIT"循环
按键"B"： 短按改变图传BAND
"1→2→3→...→8→1"循环
4.上电前长按"A"键，通电后进入PIT模式
松开A键后，按键A/B短按可以改变图传CH/BAND
长按无效；需重新上电，长按"A"键才能进行调整功率
Zeus VTX 2.5W
使用指南
功率指示灯状态
指示灯：红色
频率
Zeus VTX 2.5W
使用指南
频率表
Zeus VTX 2.5W
使用指南
使用注意事项
1.通电前确定输出端已安装天线，以免损坏内部元件。
2.注意输入电压在规定范围内且正确无误，以免损坏内部元件。
3.图传在大功率工作下，外表面温度较高，严禁用手直接触摸，以免受伤。
公司信息
衷心感谢飞友的信任！欢迎选择化骨龙的产品
公司名称：广东化骨龙科技有限公司
技术电话：18033023851（微信同号）
官网网址：https://hglrc.taobao.com
地址：东莞市大朗镇银英路28号泓鑫泰产业园B1栋
图传说明书
30.5X30.5/M3
A
频组/功率
功率 频组
指示灯 指示灯
红色 蓝色
DCIN
GND
RX
5V OUT
GND
VID
常态
闪1下
PIT 25mw 400mw
DCIN
GND
GND
VID
B
频道
频道
指示灯
绿色
TX4
VID
GND
9V
GND
5V
闪2下 闪3下
800mw
RX
5V
闪4下 闪5下
1600mw 2500mw
