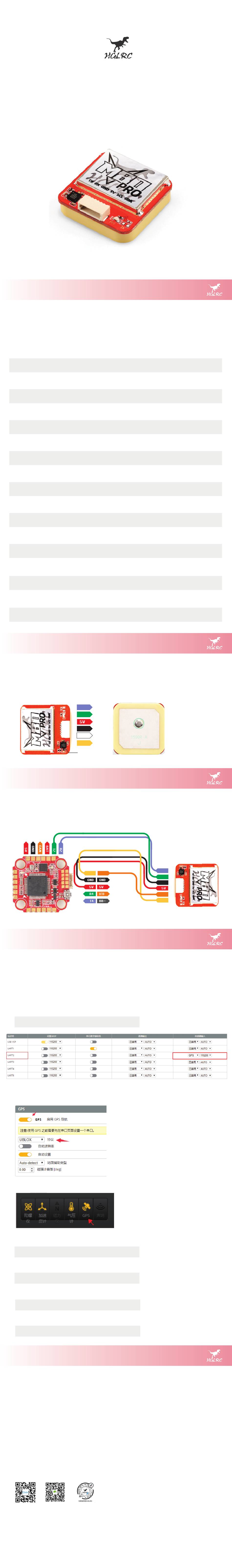

HGLRC M80 Pro GPS Manual

HGLRC M80 Pro GPS
M80 Pro GPS
使用指南
产品参数
产品名称：HGLRCM80PRO GPS
芯片：M8030
电源：5V
天线：陶瓷天线
接收模式：GPS,GLONASS,GALILEO,QZSS,SBAS,BDS
接收频道：72个搜索频道
支持波特率：115200dps
支持协议：UBLOX
罗盘：QMC5883
支持频率：1Hz-10Hz,默认10Hz
速度精度：0.05m/s
水平定位精度：2DAcc2.5m(露天)
接收灵敏度：跟踪-162dBm 重捕-160dBm 冷起动-148dBm
工作限制：高度:50000m 速度:500m/s"重力加建度4G
工作温度：-40°C-+ 85°C
储存温度：-40°C-+105°CR
尺寸：25mmx25mmx8.3mm
重量：12.5克
M80 Pro GPS
使用指南
接口定义
M80 Pro GPS
使用指南
接线图
M80 Pro GPS
使用指南
功能及应用说明
1.以接线图为例,GPS接在TX2/RX2也就是飞控的UART2串口
(注:一定要接空余的串口或GPS专用串口)
2.首先打开Betaflight Configurator软件,进入端口界面
找到UART2在2传感器输入打开GPS并选择波特率115200
3.然后再打开配置界面启用GPS
协议选择UBLOX
4.设置完成后检查GPS是否已通信
5.如果GPS图标亮起
说明GPS已正常通信
6.如果GPS指示灯不亮
请为飞控插上电池供电,个别飞控需要插电池GPS才正常工作
7.如果GPS图标不显示或GPS指示灯不亮(已供电)
请检查接线方式是否正确,供电电压是否正常
8.由于Betaflight暂时不支持QMC5883罗盘
如果需要接罗盘请使用INAV固件
M80 Pro GPS
使用指南
使用注意事项
1.输入电压在规定范围内正负极无误.否则损坏GPS不再保修。
2.转运及安装使用过程中注意静电防护。
公司信息
衷心感谢飞友的信任！欢迎选择化骨龙的产品
公司名称：广东化骨龙科技有限公司
技术电话：18033023851（微信同号）
官网网址：https://hglrc.taobao.com
地址：东莞市大朗镇银英路28号泓鑫泰产业园B1栋
说明书
SDA
SCL
GND
RX
TX
罗盘
SDA
SCL
(此面为天线,
必须向上对着天空)
TX
RX
GND
SCL
SDA
