Appendix B - GPIO Connector Pin Outs
GP Inputs

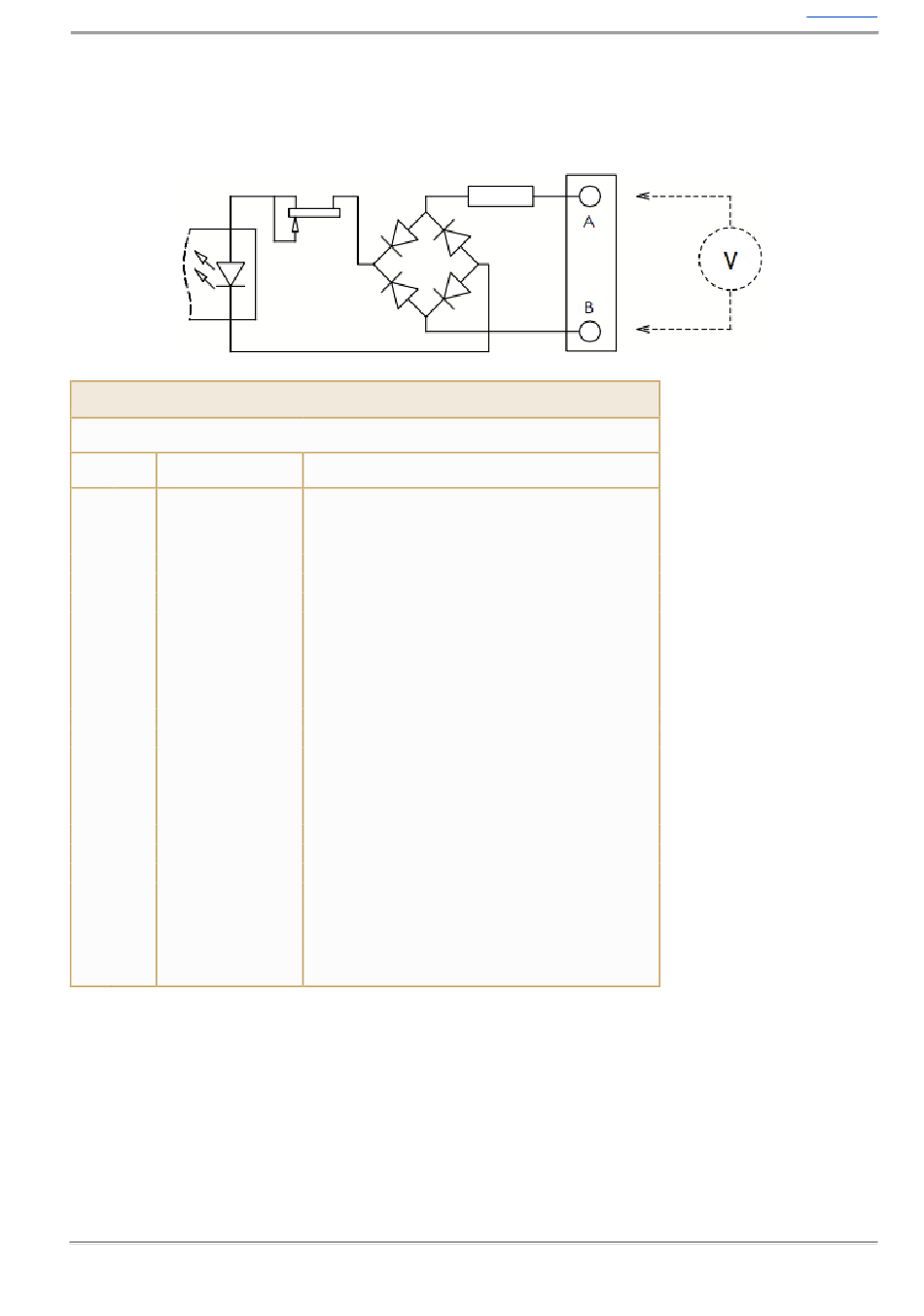

Gli ingressi vengono attivati applicando una tensione CA o CC compresa tra 4V e 24V. La corrente
assorbita è di circa 10 mA. Durata minima dell'impulso di ingresso 50 mS.
GP Inputs
Connector Type:
Pin Description
1 Input 1A
14
Input 1B
2
Input 2A
15 Input 2B
3 Input 3A
16 Input 3B
4 Input 4A
17 Input 4B
5
Input 5A
18 Input 5B
6 Input 6A
19 Input 6B
7 Input 7A
20 Input 7B
8
Input 8A
21
Input 8B
9 Input 9A
22 Input 9B
10 Input 10A
23 Input 10B
11 Input 11A
24
Input 11B
12 Input 12A
25 Input 12B
13 0V Common
25-way D-type male
Notes:
See input requirements above
