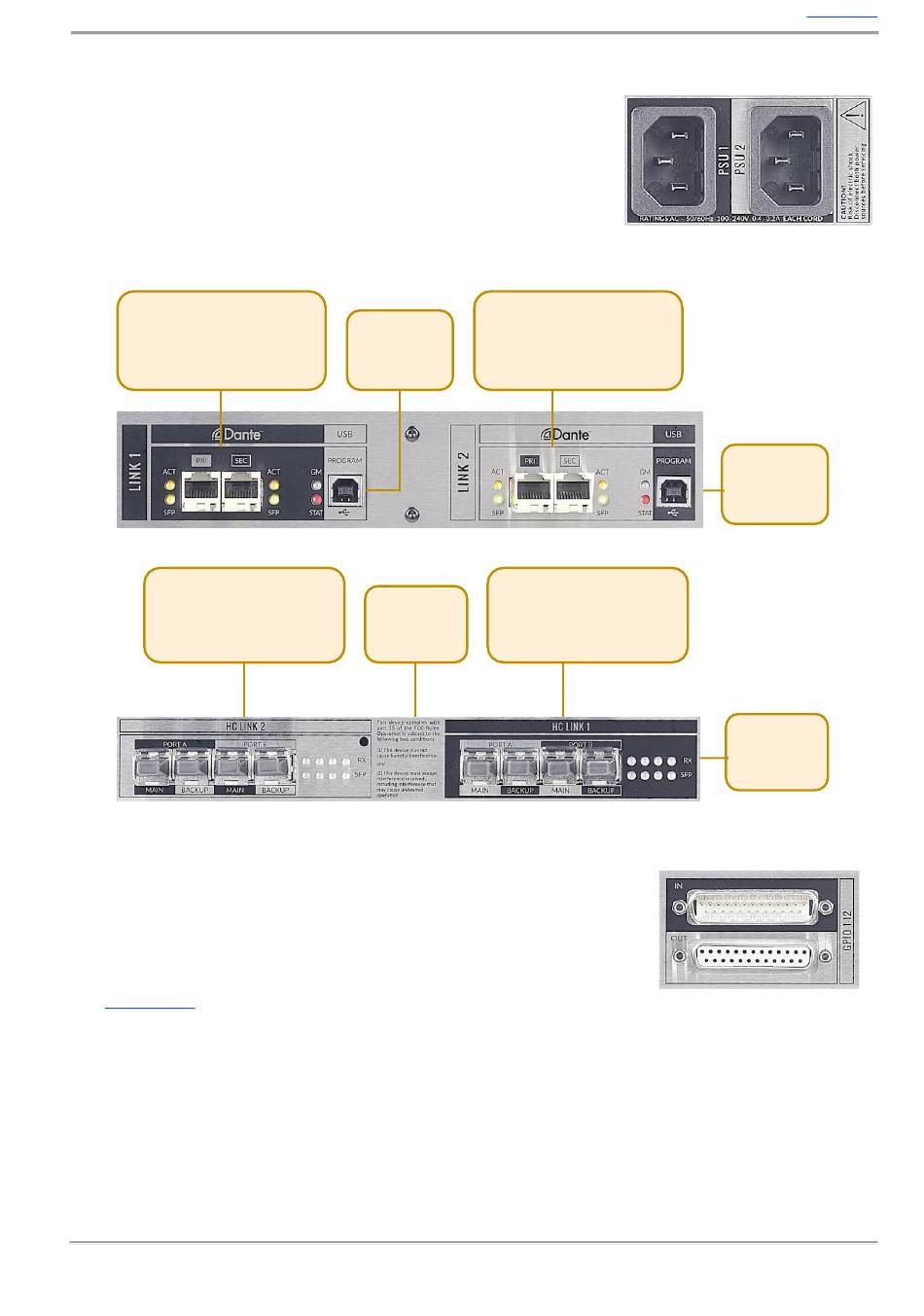

Hardware Connections
Mains Power Connections
L'HC Bridge SRC
connettori IEC; entrambi gli alimentatori possono alimentare
singolarmente l'unità. L'ideale sarebbe collegarli a circuiti di
alimentazione separati
dell'alimentazione CA in ingresso.
Dante Connections
HC Card 1 Dante port primary and
secondary SFP cages can be fitted
with either RJ45, single-mode or
multi-mode LC fibre connectors
HC Link Audio Transport Connections
HC Card 1 Dante port primary and
secondary SFP cages can be fitted
with either RJ45, single-mode or
multi-mode LC fibre connectors
GPIO
Sono disponibili 12 ingressi optoisolati generici e 12 uscite a relè
generiche da utilizzare con una console System T collegata.
N.B. Questi GPIO sono disponibili solo per una console System T
collegata al link 1..
See Appendix B for pinout information.
comprende alimentatori
per garantire
HC Card 1 USB
Program port
(service use only)
HC Card 1 USB
Program port
(service use only)
ridondanti con
la ridondanza
HC Card 2 Dante port primary and
secondary SFP cages can be fitted
with either RJ45, single-mode or
multi-mode LC fibre connectors
HC Card 2 Dante port primary and
secondary SFP cages can be fitted
with either RJ45, single-mode or
multi-mode LC fibre connectors
Contents
HC Card 2 USB
Program port
(service use only)
HC Card 2 USB
Program port
(service use only)
