HC Bridge SRC – Guida Operativa
Introduzione
Overview
L'HC Bridge SRC fornisce 256 canali bidirezionali di conversione della frequenza di campionamento da
utilizzare con le reti Dante. L'unità 1U contiene due schede Dante HC, ciascuna in grado di impostare
in modo indipendente la frequenza di campionamento. Se utilizzata in una configurazione standalone,
facilita l'instradamento dell'audio tra dispositivi che funzionano a frequenze di campionamento diverse
o in domini di clock diversi su una rete Dante, AES67 o ST 2110-30. Le due connessioni di rete
possono essere fisicamente o fisicamente collegate alla rete Dante. Le due connessioni di rete
possono essere fisicamente o virtualmente separate, fornendo un isolamento di controllo tra due
gruppi di apparecchiature dove è richiesto un "firewall di rilevamento e controllo AoIP".
Le connessioni di ciascuna scheda Dante HC alla rete Dante avvengono tramite SFP rivolti verso la
parte anteriore, che possono essere dotati di connettori in fibra RJ45, monomodali o multimodali LC.
Le connessioni dalle gabbie SFP sul retro sono collegate in loop tra le due schede Dante HC per
fornire un dispositivo Dante SRC autonomo a 256 canali..
L'HC Bridge SRC contiene anche 12 coppie di GPIO da utilizzare con le console System T collegate.
Key Features
•
Conversione autonoma della frequenza di campionamento delle sorgenti Dante e AoIP tra due
frequenze di campionamento
•
Firewall di rilevamento e controllo AoIP tra reti fisicamente o virtualmente separate
•
12 coppie di GPIO per l'utilizzo con un Sistema T
•
Unità di alimentazione e connessioni di rete Dante ridondanti
•
Connessioni di rete Dante rivolte verso l'esterno ● Connessioni HC Link e GPIO rivolte verso
l'interno

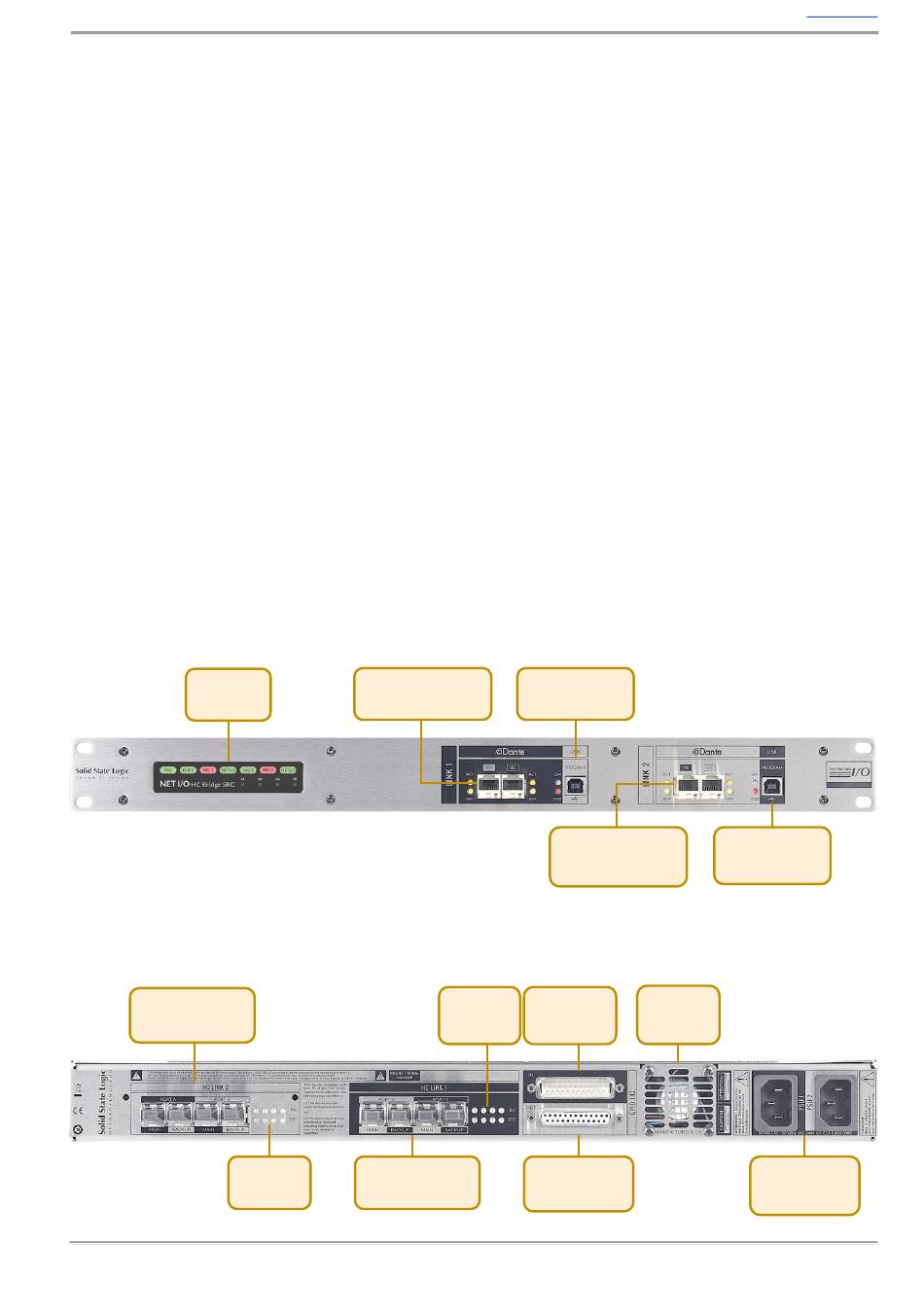

HC Bridge SRC Front Panel
Status LEDs
and User
Buttons
HC Bridge SRC Rear Panel
HC Link 2 SFP cages
Status LEDs
HC Card 1 Dante ports
HC Bridge SRC Front Connections
Status LEDs
HC Link 1 SFP cages
HC Bridge SRC Rear Connections
HC Card 1 USB
Program port
(service use only)
HC Card 2 Dante ports
GP Inputs 1-12 Cooling fan
GP Outputs 1-12
Contents
HC Card 2 USB
Program port
(service use only)
Redundant PSUs
