Abus MODUVIS TVHS21 Series Operating Instructions Manual

Door intercom system
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

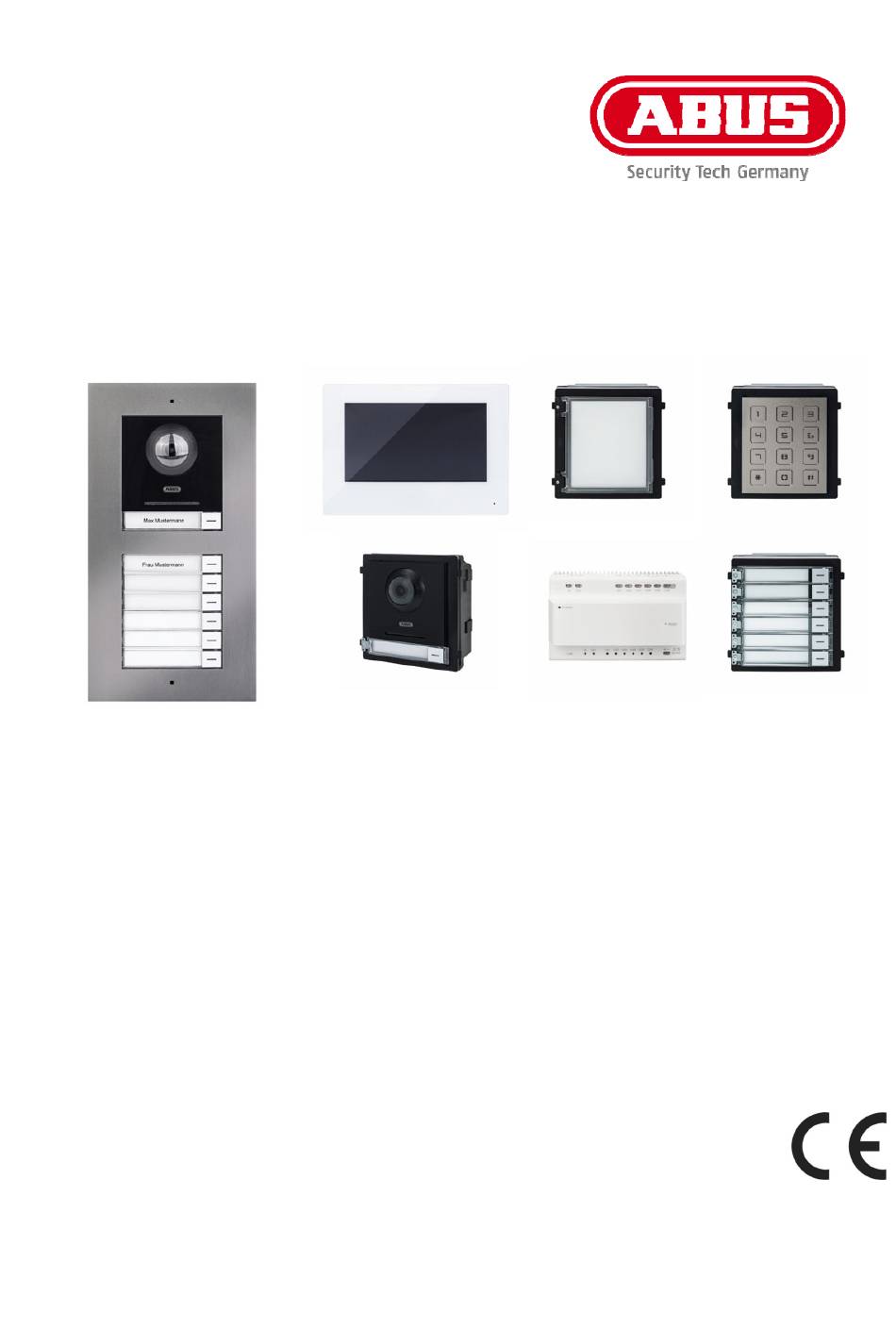

MODUVIS
Türsprechanlage
TVHS21XXX(S)
D
Bedienungsanleitung
Version 08/2024 (V1.4)

Advertisement

loading
Need help?

Need help?

Do you have a question about the MODUVIS TVHS21 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Abus MODUVIS TVHS21 Series

Summary of Contents for Abus MODUVIS TVHS21 Series

  • Page 1 MODUVIS Türsprechanlage TVHS21XXX(S) Bedienungsanleitung Version 08/2024 (V1.4)
  • Page 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! This user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party.
  • Page 3 MODUVIS Türsprechanlage TVHS21XXX(S) Bedienungsanleitung Version 08/2024 (V1.4) Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
  • Page 4 Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. TVHS20200 Hiermit erklärt ABUS Security-Center, dass das Gerät der RED-Richtlinie 2014/53/EU entspricht. Die Geräte erfüllen zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU- Konformitätserklärung ist unter den folgenden Internetadressen verfügbar:...
  • Page 5 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

  • Page 6: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
  • Page 7 Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind. Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen.

  • Page 8: Table Of Contents

    Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ..............10 SYMBOLERKLÄRUNG ....................10 SYSTEMÜBERSICHT / KOMPATIBLITÄT ............... 11 ...................... 14 RAHT ARIANTE 3.1.1 ......................14 OMPONENTEN 3.1.2 ................... 15 MPFOHLENE ABELTYPEN IP N ....................15 ETZWERK ARIANTE 3.2.1 ......................15 OMPONENTEN ..................16 NSTALLATIONSKOMPONENTEN ...................... 17 YSTEMVARIANTEN INBETRIEBNAHME ......................
  • Page 9 ABUS L APP ........66 UNKTIONSUMFANG TATION 9.13 ABUS-P & ABUS N ....... 66 OMPATIBILITÄT MIT RODUKTEN ETZWERK AMERAS 9.14 ABUS NVR ............. 68 INBINDUNG IDEO ÜRMODUL IN 9.15 “N -Ö ” T ............69 ÜR FFNER ASTER AN ÜR IDEOMODUL 9.16...

  • Page 10: Bestimmungsgemäße Verwendung

    1. Bestimmungsgemäße Verwendung Diese MODUVIS Türsprechanlage stellt eine Gegensprechanlage mit Videodarstellung des Türbereiches dar. Die Anlage kann für Ein- und Mehrfamilienhäuser verwendet werden. Durch Erweiterungsmonitore in einer Wohneinheit kann die Anlage ebenfalls als Gegensprechanlage (ohne Video) innerhalb der Wohneinheit dienen. Die MODUVIS Türsprechanlage stellt keine Videoüberwachungsanlage dar und darf auch nicht als eine solche Anlage verwendet werden.

  • Page 11: Systemübersicht / Kompatiblität

    3. Systemübersicht / Kompatiblität Diese Türsprechanlage ist in der folgenden Verdrahtungstechnologie erhältlich: 2-Draht Variante: Die Kommunikation und die Spannungsversorgung erfolgen über 2 Drähte (1 Paar). Die Verdrahtung erfolgt sternförmig, den zentralen Punkt stellt ein 2-Draht Verteiler dar. Ein Grundsystem besteht aus 2-Draht Verteiler, 2-Draht Monitor sowie 2-Draht Videomodul.
  • Page 12  Bis zu 4 externe Klingeltasten für 4 Apartments direkt am Modul anschließbar (via Schalteingang)  Verbesserte Bildqualität ohne Verzerrung / Fischaugeneffekt  Namensschild mit Silikoneinlage als Abdichtung  Hintergrundbeleuchtung der Namensschilder/Klingeltasten kann auch via Zeitplan oder manuell ein- und ausgestellt werden  Direkter Anruf der ABUS CMS Software...
  • Page 13 Beispiele für Mischbetriebe: Dieses Beispiel zeigt den Mischbetrieb eines Hauptmonitors per 2-Draht und eines Erweiterungsmonitors per WiFi. Dieses Beispiel zeigt den Mischbetrieb eines Videotürmoduls per 2-Draht mit einem Hauptmonitor per WiFi.

  • Page 14: 2-Draht Variante

    3.1 2-Draht Variante 3.1.1 Komponenten TVHS21310 TVHS21210 TVHS21010 / TVHS21010S 2-Draht Videomodul 2-Draht Monitor 2-Draht Verteiler TVHS20030 / TVHS20030S TVHS20040 TVHS20020 / TVHS20020S Klingeltastenmodul (6-Tasten) Infomodul Nummerntastatur TVHS20300 TVHS20340 Sicherheitsmodul 24 VDC-Netzteil für Hutschiene...

  • Page 15: Empfohlene Kabeltypen

    3.1.2 Empfohlene Kabeltypen Wählen Sie den Kabeltyp entsprechend dem Abstand zwischen Videomodul, Verteiler und Monitor aus. 2-Draht Videomodul (TVHS21010/TVHS21010S) 2-Draht Monitor (TVHS21210) 2-Draht Verteiler (TVHS21310) 24AWG (10 Ω pro 20AWG (7 Ω pro 18AWG (4 Ω pro Kabeltyp 100m) 100m) 100m) Kabelweg TVHS21310 /...

  • Page 16: Installationskomponenten

    Installationskomponenten Diese verfügbaren Installationskomponenten können für die 2-Draht sowie die IP-Variante der Moduvis Video-Türsprechanlage verwendet werden TVHS20100(S) TVHS20050 Blende für ungenutzte Klingeltaste (liegt beim Montagerahmen bei) Leermodul Blende Rahmen für 1 Modul Unterputzmontage TVHS20120(S) TVHS20110(S) TVHS10130(S) Rahmen für 1 Modul Rahmen für 2 Module Aufputzmontage Unterputzmontage...

  • Page 17: Systemvarianten

    3.4 Systemvarianten Technolo- gie / Anwendungs- Systemaufbau Verdrah- beispiel tung Einfamilienhaus Einfamilienhaus mit App-Zugriff Einfamilienhaus Innenerweiterungs- monitoren Einfamilienhaus Innenerweiterungs- monitoren und Nebeneingängen Mehrfamilienhaus...
  • Page 18 Mehrfamilienhaus Innenerweiterungs- monitoren Mehrfamilienhaus Innenerweiterungs- monitoren und Nummerntastatur- Modul Mehrfamilienhaus Innenerweiterungs- monitoren, Nummerntastatur- Modul und beleuchtetes Info- Modul 2-Draht Einfamilienhaus Einfamilienhaus 2-Draht mit Nebeneingang...
  • Page 19 Einfamilienhaus 2-Draht mit App-Zugriff Einfamilienhaus 2-Draht Innenerweiterungs- monitoren Einfamilienhaus 2-Draht Innenerweiterungs- monitoren und Nebeneingängen 2-Draht Mehrfamilienhaus...
  • Page 20 Mehrfamilienhaus 2-Draht Innenerweiterungs- monitoren Mehrfamilienhaus Innenerweiterungs- 2-Draht monitoren und Nummerntastatur- Modul Mehrfamilienhaus Innenerweiterungs- monitoren, 2-Draht Nummerntastatur- Modul und beleuchtetes Info- Modul...
  • Page 21 Kombination 2- Draht und IP Technologie: 2-Draht / Innenerweiterungs- Monitor über WiFi Anbindung HINWEIS: Jeder Monitor und jedes Tür-Videomodul erscheint eigenständig im Netzwerk und verfügt über eine eigene IP-Adresse. Hierbei spielt es keine Rolle, ob die Systeme via PoE/Netzwerk oder bei der 2-Draht Variante an den „2-Draht-Verteiler“...

  • Page 22: Inbetriebnahme

    4. Inbetriebnahme 4.1 Installation und Verdrahtung Detaillierte Verdrahtungshinweise entnehmen Sie bitte den Produkten beiliegenden Kurzanleitungen. Die Kurzanleitungen sind ebenfalls über die Produktsuche auf www.abus.com zu finden. Installationshöhe Die Installationshöhe des Videomoduls TVHS21010(S) sollte 1,40 Meter nicht wesentlich unterschreiten oder überschreiten. Sonst kann es passieren, dass Personen, die zu nah am Videomodul stehen nicht über das Gesicht erkannt werden können.
  • Page 23 Wählen Sie in Schritt 2 eine passende Methode, um das Passwort zurückzusetzen, falls Sie es einmal vergessen sollten. Folgende zwei Möglichkeiten stehen zur Verfügung: 1. Zurücksetzen per Sicherheitsfragen 2. Zurücksetzen per E-Mail...
  • Page 24 Wählen Sie nun zwischen DHCP / Fixer IP-Adresse aus. Es wird dringend empfohlen jedem eigenständigen Gerät eine fixe IP-Adresse zuzuteilen, da ansonsten bei einem Stromausfall unter Umständen neue IP-Adressen zugewiesen werden und es zu ernsthaften Störungen im System kommen kann. Hinweis Beim Betätigen des Schalters für die DHCP-Funktion springt der Schalter erst nach rechts und dann wieder nach links.
  • Page 25 Wählen Sie den Typ des Monitors aus welchen Sie einrichten möchten. Innenstation: Dieser Monitor stellt den Hauptmonitor der Türsprechanlage in einer Wohnung dar. Hier spielt es keine Rolle, ob ein Einfamilienhaus oder ein Mehrparteienhaus eingerichtet wird. Der Hauptmonitor einer Wohnung muss immer mit dem Typ „Innenstation“...
  • Page 26 Verfügung. Diese sind nur am Hauptmonitor des Systems einstellbar/abrufbar:  „Automatische Annahme“ des Anrufbeantworters an/ausschalten.  Anrufbeantworter Nachrichten abhören  ABUS LINK Station App – Menü  Netzwerkkameras hinzufügen  Konfiguration der Netzwerk-Adresse und setzen von Werkseinstellungen auf Endgeräten Auswahl des drahtlosen Netzwerks Hier können Sie das Gerät in ein bestehendes drathloses Netzwerk einbinden.
  • Page 27 Zeiteinstellungen Hier können Sie die für Ihre Region passenden Zeiteinstellungen vornehmen. Nachdem Sie die gewünschten Einstellungen vorgenommen haben, können Sie mit „Weiter“ zum nächsten Schritt der Einrichtungen gelangen. Einbindung mit der ABUS Link Station App (LITE & PRO Variante)
  • Page 28 Hier können Sie eine Verbindung zur ABUS Link Station App herstellen. Über den linken QR-Code können Sie die passende App herunterladen. Der rechte QR-Code wird für das Herstellen der Verbindung mit der App verwendet. Für das Verwenden der Link Station App ist eine Internetverbindung (Ethernet oder Wlan) zwingend notwendig.

  • Page 29: Aktivierung Über Ip-Netzwerk

    Einrichtung Nebeneingänge“ unter Installations- und Inbetriebnahmehinweise. 4.2.2 Aktivierung über IP-Netzwerk Installieren und starten Sie den ABUS IP Installer, welcher über die ABUS-Web-Seite www.abus.com beim jeweiligen Produkt verfügbar ist. Jedes verbundene Gerät sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP-Adresse.

  • Page 30: Bedienung Des Monitors (2-Draht & Ip)

    5. Bedienung des Monitors (2-Draht & IP) 5.1 Livebild Schaltfläche / Anzeige Beschreibung Nimmt den Anruf an und öffnet die Video/Sprachverbindung. Beendet einen Anruf und legt auf. Speichert einen Sofort-Schnappschuss des aktuellen Videobildes Öffnet die Tür. Werden mehrere Relais- Ausgänge zeitgleich verwendet, gibt es bis zu 3 Schlüsselsymbole.

  • Page 31: Hauptseite Übersicht

    5.2 Hauptseite Übersicht Schaltfläche / Anzeige Beschreibung Uhrzeit Anzeige der Uhrzeit Durch einmaliges Tippen auf das Anzeigefeld wird der Dialog zum Einstellen von Datum und Uhrzeit geöffnet. Wochentag / Datum Anzeige des aktuellen Wochentages Anzeige des Datums Apartmentnummer Anzeige der konfigurierten Apartmentnummer dieser Innenstation.
  • Page 32 Anruf Anrufe zwischen Apartments oder Erweiterungsmonitoren starten. Ebenso können hier Kontakte angelegt werden. Eine Innenerweiterung wird automatisch angelegt. Kontaktliste Hier können Sie angelegte Kontakte bearbeiten oder löschen. Zum Löschen für 3 Sekunden auf die Kontakt-Zeile drücken. Daraufhin erscheint ein Menü zum Löschen von Kontakten.
  • Page 33 Anrufprotokoll Zeigt die eingegangenen Anrufe / Klingelrufe an. Zusätzlich kann direkt auf einen Schnappschuss zugegriffen werden. Hinweis...
  • Page 34 Besuchermitteilung (Anrufbeantworter) Hier können, falls vorhanden und aktiviert, die Audio-Mitteilungen des Anrufbeantworters abgehört werden. Aufnahmeprotokolle Hier finden Sie eine Übersicht der Bilder sortiert nach Tagen...

  • Page 35: Menüpunkt: Anrufeinstellungen

    Zeit wird der eingehende Anruf automatisch beendet. Anrufumleitung (0~20s): Die Anrufumleitung verzögert das Anrufen der ABUS Link Station App. Beispiel: 10 Sekunden. Nach einem Klingelanruf klingelt der Monitor der Türstation sofort aber die ABUS LINK Station wird mit einer Verzögerung von 10 Sekunden angerufen.
  • Page 36 Möchten Sie eine (bereits vorhandene) Hausklingel / Türgong weiterverwenden, wechseln Sie zum Kapitel „9.5 Anschluss einer vorhandenen Haustürklingel“ im Abschnitt Installations- und Inbetriebnahmehinweise. Für Informationem zum Ändern der Lautstärke vom Video-Türmodul wechseln Sie zum Kapitel „...

  • Page 37: Wlan-Einstellungen

    Lautstärke am Tür-Videomodul TVHS21010(S) einstellen“. Um eigene Klingeltöne in die Monitore einzuspielen, wechseln Sie zum Kapitel „9.9 Einspielen eigener Klingeltöne in den Türstations-Monitor“. 5.2.2 WLAN-Einstellungen Schaltfläche / Anzeige Beschreibung Aktivieren/Deaktivieren Aktivieren/Deaktivieren Sie die WLAN Schnittstelle des Monitors WLAN-Netzwerkliste Durch Anwählen eines Eintrages werden Sie zur Eingabe des WLAN Passwortes aufgefordert.

  • Page 38: Erweiterte Einstellungen

    5.2.3 Erweiterte Einstellungen Konfiguration: Für den Zugang zu diesem Bereich benötigen Sie das persönliche Passwort, welches Sie zu Beginn der Installation vergeben haben. Hier befinden sich weitere Einstellmöglichkeiten, die unter 5.2.4 Sonstige Einstellungen näher erläutert werden. Geräteinformationen:...

  • Page 39: Sonstige Einstellungen

    Verfügung. Diese sind nur am Hauptmonitor des Systems einstellbar/abrufbar:  „Automatische Annahme“ des Anrufbeantworters an/ausschalten.  Anrufbeantworter Nachrichten abhören  ABUS LINK Station App – Menü  Netzwerkkameras hinzufügen  Konfiguration der Netzwerk-Adresse und setzen von Werkseinstellungen auf Endgeräten ...
  • Page 40 Innenstation Typ: Auswahltmöglichkeiten: Innenstation, Innenerweiterung Innenstation: Hauptmonitor des Türsprechsystems innerhalb einer Wohnung/Apartment Innenerweiterung: max. 16 weitere Monitor können innerhalb einer Wohnung/Apartment verbunden werden Beispiel: Videomodul + Hauptmonitor + 16 Innenerweiterungen Hauptmonitor 1-16 Zimmerinformation.: Zimmername: Hier kann ein beliebiger Name für das Zimmer vergeben werden. Zimmernr.: Diese ist die maximale Anzahl von Innenstations-Monitoren, welche über ein Tür- Videomodul mit 8 Klingeltastenerweiterungen verbunden werden kann.
  • Page 41 Nur bei Einstellung „Innen-Erweiterung“: Nr. (1~16): Konfiguration der Nummer der Innen-Erweiterung. Es sind max. 16 Erweiterungsmonitor möglich. Anzeige des Raumname: Auswahl zwischen der Anzeige als Raumnummer oder als Raumnamen. Erweiterte Einstellungen: Diese Werte bitte auf den Standardeinstellungen gesetzt lassen. Live-Videoberechtigung: Aktivieren oder Deaktivieren der Live Video Funktion. Das Videobild kann auf dem lokalen Bildschirm nicht aufgerufen werden.
  • Page 42 „Registrierungs-Passwort“ Das hier hinterlegte Passwort wird automatisch für die via Monitor aktivierten Türmodulen vergeben. Sollte kein Registrierungspasswort hinterlegt sein erscheint hier „Nicht konfiguriert“. „Kompatibel mit SIP 1.0 Innenstationen“. Bei aktivierter Funktion ist das neue TVHS21xxx System auch mit der Vorgängervariante TVHS20xxx kompatibel.
  • Page 43 „Nötigungscode“ : Hier kann ein weitere PIN Code zur Türöffnung des Relais-1 festgelegt werden, der CODE kann zum Beispiel als Notfall-Code für einen anderen Personenkreis verwendet werden. Der Code muss ebenfalls mit vorrangestellter Wohnugns/Apartmentnummer wie folgt im Tastenfeld eingegeben werden: Beispiel: Code 654321: Eingabe am Tastenfeld: #1654321#...

  • Page 44: Konfiguration - Netzwerkeinstellungen

    Standardkamera: Hier können Sie die Kamera auswählen, die beim Klingel-Ereignis / Anruf als erstes dargestellt werden soll. Informationen zum Einrichten weiterer Klingeltasten im Mehrparteienhaus finden Sie im Abschnitt Installations- und Inbetriebnahmehinweise im Kapitel „9.3 Einrichtung erweiterter Klingeltasten für Mehrparteien-Haus“. 5.2.4.2 Konfiguration –...

  • Page 45: Konfiguration - Geräteverwaltung

    Innenstation: - Zuweisung der Haupt-Türstation - Hinzufügen von weiteren IP-Netzwerkkameras für eine Live-Ansicht. Klicken Sie hierfür rechts oben auf das „ “ Symbol und wählen sie „Privates Protokoll“ für eine ABUS-Netzwerkkamera aus. Innen-Erweiterung: - Zuweisung der Innenstation (Haupt-Monitor)
  • Page 46 Eingabe am Tastenfeld: #223344# Hinzufügen einer ABUS Netzwerkkamera Um eine ABUS Netzwerkkamera dem System hinzuzufügen, klicken Sie bitte auf das „+“ Symbol rechts oben unter „Gerät hinzufügen“. Wählen Sie „Privates Protokoll“ für ABUS Kameras aus und vergeben Sie einen beliebigen Gerätenamen.

  • Page 47: Konfiguration - Systemwartung

    Löscht die Verknüpfung zur ABUS Link Station App Assistent: Erneutes Starten des Installationsassistenten (siehe 4.2.1 Aktivierung über Türstationmonitor) Einstellungen Link-Station Dienst: Hier können Sie jederzeit die Verbindung zur ABUS Link Station App herstellen Sicherheitseinstellungen: Hier können Sie die Einstellungen zum Zurücksetzen des Passwortes ändern.

  • Page 48: Allgemeine Einstellungen

    5.2.5 Allgemeine Einstellungen 5.2.5.1 Zeit und Datum 5.2.5.2 Systemsprache Hier kann die gewünschte Systemsprache ausgewählt werden. Wenn Sie die Sprache ändern, startet das Gerät im Anschluss direkt neu. 5.2.5.3 Helligkeitseinstellung Hier können Sie die Bildschirmhelligkeit anpassen (0-100%). 5.2.5.4 Bildschirm reinigen Sperrt den Bildschirm für 30 Sekunden.

  • Page 49: Microsd-Karte

    5.2.5.5 microSD-Karte Schaltfläche / Anzeige Beschreibung Formatieren Achtung ! Die komplette microSD Karte wird formatiert und alle darauf befindlichen Daten gelöscht. Deinstallieren Deaktiviert die microSD Karte, es findet danach keine Aufzeichnung mehr statt. Sie können microSD Karte problemlos entnehmen. 5.2.5.6 Relais Konfiguration Unter „Relais-Konfiguration“...

  • Page 50: Anruf-Funktionen

    Für weitere Informationen lesen Sie die Kapitel „9.6 Anschluss vorhandener Türöffner an Türstations-Monitor“ und „9.5 Anschluss einer vorhandenen Haustürklingel“ im Abschnitt Installations- und Inbetriebnahmehinweise. Ebenfalls finden Sie hier Informationen zu folgendem Thema: „9.8 Anschluss elektrischer Türöffner an Video Modul (inkl. „Gartentor“)“ 5.2.5.7 Anruf-Funktionen Hier können Sie einstellen, ob bei einem Anruf eine Nachricht hinterlassen werden kann und...

  • Page 51: Wartung Und Reinigung

    Umfang unmittelbar von den Rechteinhabern erwerben. Die Open Source- Lizenzen haben Vorrang vor allen anderen Lizenzbedingungen und vertraglichen Vereinbarungen mit ABUS in Bezug auf die entsprechenden im Produkt enthaltenen OSS- Softwarekomponenten. Generell können Lizenzinformationen zu ABUS Produkten auf www.abus.com im...

  • Page 52: Installations- Und Inbetriebnahmehinweise

    9. Installations- und Inbetriebnahmehinweise Verwendung Sicherheitsmodul (TVHS20340) Das Sicherheitsmodul TVHS20340 dient dazu, den Türöffner-Anschluss in den geschützten Innenbereich zu verlegen und somit vor Sabotage zu schützen. Das Sicherheitsmodul wird mit 12V Spannung versorgt und mittels RS485-BUS an das Tür-Videomodul angeklemmt. Bitte verwenden Sie das beim Tür-Videomodul beiliegende 4-Pin Kabel.
  • Page 53 Nach Anschluss des Sicherheitsmoduls wird dieses Automatisch erkannt. Für weitere Informationen bitte die Anleitung für das Sicherheitsmodul verwenden. Nun wird beim Tür-öffnen-Vorgang nicht mehr das interne Relais des Tür- Videosprechmoduls sonder das Relais Sicherheitsmodules angesteuert. Hinweis: Das Sicherheitsmodul wird immer als letztes Modul angesteckt. Hierbei spielt es keine Rolle ob nur ein Video-Türmodul oder zusätzliche Erweiterungsmodule angesteckt sind.

  • Page 54: Ebeneingänge

    Haupt-Videomodul angeschlossen. Wenn nur ein Zusatz-Klingeltastermodul verwendet wird, kann die Installation ohne der ABUS CMS Software / Webinterface erfolgen. Das Haupt-Türmodul ist standardmäßig die Klingel mit der „Appartment-Nummer 1“. Das Erweiterungsmodul TVHS20020(S) ist automatisch auf Apparment-Nummer 2 – 7 eingestellt.

  • Page 56: Tvhs21010(S) Einstellen

    Lautstärke am Tür-Videomodul TVHS21010(S) einstellen Über die ABUS CMS Software oder das Webinterface des Türmouls können die Mikrofon- Empfindlichkeit und Sprachlautstärke am Tür-Videomodul einstellt werden. Zusätzlich können Sie die Bestätigungstöne / Anruf-Wahltöne / Belegt-Zeichen- Lautstärke einstellen oder gänzlich deaktivieren oder eigene Töne hinterlegen.

  • Page 57: Ürstations -Monitor

    Konfiguration“ das „Relais 2“ aktivieren. Im Monitor erscheint nun ein weiteres „Schlüssel“- Symbol mit einer „3“ als Kennung. Kennung „1“ und „2“ sind für die Relais vom Tür- Videomodul reserviert. Das Relais „3“ am Monitor kann nur über den Monitor direkt geschalten werden, nicht via ABUS LINK STATION App.

  • Page 58: Aupt -Monitor

    Anschluss Etagenklingeltaster an Haupt-Monitor Der Etagentaster (Klingeltaster direkt an der Wohnungstür an einem Mehrparteien-Haus) kann direkt an den Monitor angeschlossen werden. Direkt verdrahtet an den Alarmeingang 1 kann der Monitor ein Klingelsignal ausgeben und dem Kunden signalisieren, dass an der oberen Wohnungstür geklingelt wurde.

  • Page 60: Artentor ")

    Anschluss elektrischer Türöffner an Video Modul (inkl. „Gartentor“) Am Tür-Videomodul können 2 unabhänige Relais geschalten und damit z.B.: Türen geöffnet werden. Um die Relais zu konfigurieren, öffnen Sie das Webinterface des Türmoduls (siehe Anleitung für das Webinterface des TVHS21010 Türmoduls.

  • Page 61: Ideo Modul Inkl Ürstations Onitor

    Einspielen eigener Klingeltöne in den Türstations-Monitor Sie können eigene Klingeltöne im *wav-Format über die ABUS CMS Software in ihren Monitor spielen. Hierfür öffnen Sie die Remote-Konfiguration des jeweiligen Monitors und wechseln unter „Intercom“ in das Menü „Ring import“. Wählen Sie hier einen freien Slot und laden Sie die *WAV-Audiodatei hoch.
  • Page 63 Es wird empfohlen, jedes Gerät nach einem Firmwareupdate auf Werkseinstellungen zu setzen. Um ein Firmwareupdate auf einen Monitor (TVHS21210) aufzuspielen, wird die ABUS CMS Software benötigt. Verbinden Sie die Geräte mit dem Netzwerk und öffnen Sie die Remote- Konfiguration der jeweiligen Geräte.
  • Page 64 ABUS CMS: Erweiterte Einstellungsmöglichkeiten Im Folgenden findet sich eine kurze Übersicht über die Einstellungsmöglichkeiten via Remote-Konfiguration mit der ABUS CMS Software für den Monitor TVHS21210. Jeder Monitor und jedes Tür-Videomodul erscheinen als eigenständiges Netzwerkgerät im Netzwerk. Hierbei spielt es keine Rolle, ob das Gerät mittels 2-Draht oder PoE angebunden wird.
  • Page 65 Erweiterte Einstellungen Konfiguration des DNS-Servers vom Monitor. ABUS Link Station Konfiguration des Zugriffs via ABUS Link Station App. Siehe Einstellungen ABUS Link Station-Dienst. Die Verbindung mit der ABUS Link Station App kann einfach über die Oberfläche am Monitor selbst erfolgen.

  • Page 66: Ink Station App

    9.12 Funktionsumfang MODUVIS und ABUS Link Station APP Die MODUVIS Türsprechanlage kann in die ABUS Link Station APP eingebunden werden. Folgende Möglichkeiten stehen zur Verfügung: Verification Code ändern: Der Verification Code sollte als erstes im Menüpunkt „ABUS Link Station Dienst“ geändert werden. Klicken Sie dazu auf den aktuall angezeigten Code.
  • Page 67 Bei der TVHS21xxx- Serie können Kameras auf Wunsch auch als Standardkamera verwendet werden, um bei einem Klingelereignis auf dem Bildschirm zu erscheinen. Alle ABUS Netzwerkkameras welche seit 2020 der IPCAxxxx, IPCBxxxx und IPCSxxxx- Serie und TVIPxxxx erhältlich sind, sind mit der ABUS MODUVIS kompatibel.

  • Page 68: Abus Nvr

    9.14 Einbindung Video-Türmodul in ABUS NVR Das Videobild des Video-Türmoduls kann auch in einem ABUS NVR (NVR100x0-Serie, TVVR36xx1) eingebunden werden. Dabei wird das Video über das RTSP-Protokoll abgegriffen, welches ausschließlich eine Daueranzeige oder Daueraufzeichnung möglich macht (keine Bewegungserkennung oder andere Ereignisaufnahmetypen).

  • Page 69: Ideomodul

    Betätigung das Tür-Relais schaltet. Um den Alarmeingang 3 (AI3 und AI4) zu aktivieren, öffnen Sie das Webinterface des jeweiligen Tür-Videomoduls mit der ABUS CMS Software und konfigurieren unter den E/A- Einstellungen unter „Gegensprechanlage“ den jeweiligen Eingang auf „Verlassenstaste“. Der AIN3 des Tür-Videomoduls öffnet nun die Tür des Relais 1 Der AIN4 des Tür-Videomoduls öffnet nun die Tür des Relais 2...
  • Page 70 9.16 Relaisbeschaltung Die Relais von Tür-Videomodulen (TVHS21xxx und TVHS20xx0,TVHS200x1), Sicherheits- Modul TVHS10040/TVHS20340 sowie Monitore (TVHS202x0, TVHS212x0) dürfen mit maximal max. 2A 30VDC / 0.5A 125AC belastet werden. Eine Überlastung hat ein Defekt des Gerätes zur Folge. Bitte ermitteln Sie unbedingt die Stromaufname Ihres vorhandenen Türöffners / Motorschloss.
  • Page 71 9.17 Anleitung zum Ausmessen des vorhandenen Türöffners Falls Sie einen bereits vorhandenen Türöffner ansteuern wollen und hier keinerlei Informationen über den Stromverbrauch haben, muss vor dem Anschließen an das Relais des Tür-Videomoduls ermittelt werden, ob die maximale Stromaufnahme das Relais nicht überlastet.
  • Page 72 2-Draht Variante...

  • Page 73: Zugriff

    Internetanschlusses für alle Wohneinheiten. Jede Wohneinheit hat ggf. ihren eigenen Internetanschluss. Über die WiFi Funktion des Hauptmonitors kann eine Verbindung zum kundenspezifischen Internetanschluss hergestellt werden. Somit besteht dann auch ein Zugang zur ABUS Link Station Funktion mit Pushbenachrichtigung bei Klingelruf individuell für jede Wohneinheit.
  • Page 74 Mittels Lautsprecher und Mikrofon am PC können hier Gegensprechen und Tür-Öffnen realisiert werden. Hierzu bitte die ABUS CMS Software auf ihrem PC installieren und ein Mikrofon und Lautsprecher am PC anschließen. Das entsprechende Tür-Videomodul muss in der ABUS CMS erfoglreich unter „Geräte“...
  • Page 75 2) Im Webinterfaces / CMS Remote-Konfiguration des Türmoduls unter „Vide- Gegensprechen“ einen eigenen Zeitplan mit der Auswahl „Zentrale“ erstellen. Zentrale entspricht hier der ABUS CMS Software. Bitte den Zeitplan genau ausfüllen, wann die CMS Software und wann der Monitor des Türsprechssystems angerufen werden soll.

  • Page 76: Ndividueller Abus Cms Sseparaten Externen Ideomoduls

    4) Bei einem eingehenden Anruf erscheint am Computer der eingehende Anruf. 9.21 Anschluss von bis zu 4 separaten externen Klingeltasten an die Schalteingänge des Videomoduls Über die Alarmeingänge/Schalteingänge 1-4 vom Video-Türmodul TVHS21010 können bis zu 4 Aparements mittels externen (eigenen) Klingeltasten angesprochen werden. Es wird dann kein 6-er Klingelmodul benötigt und vorhandene Klingeltasten verwendet werden.

  • Page 77: Direkter Anruf Der 9.21 Anschluss Von Bis Zu Schalteingänge Des V 10. Leitfaden Zur Verdrahtung (2-Draht)

    AIN 1 ist hierbei Aparment 1 zugerodnert AIN 2 bis AIN 4 entsprechend Aparment 2 – 4. Leitfaden zur Verdrahtung (2-Draht) Ein Dokument mit weiteren Hinweisen zur Verdrahtung der 2-Draht Türsprechanlage finden Sie unter www.abus.com, z.B. am Produkt TVHS21010: https://www.abus.com/var/ImagesPIM/d110001/medias/docus/25/Moduvis_Verkabelung_Wir ing_2wire_V1.1.pdf...
  • Page 78 MODUVIS Door intercom system TVHS21XXX(S) Operating instructions Version 08/2024 (V1.4) Original operating instructions in English. Keep for future use!
  • Page 79 RoHS Directive 2011/65/EU. TVHS20200 ABUS Security-Center hereby declares that the device complies with the RED Directive 2014/53/EU. The devices also fulfil the requirements of the following EU directives: EMC Directive 2014/30/EU and RoHS Directive 2011/65/EU. The full text of the EU Declaration of Conformity is available at the following Internet addresses: www.abus.com/product/TVHS20200...
  • Page 80 These operating instructions have been compiled with the utmost care. However, should you notice any omissions or inaccuracies, please let us know. ABUS Security-Center GmbH & Co. KG accepts no liability for technical and typographical errors and reserves the right to make changes to the product and operating instructions at any time without prior notice.

  • Page 81: Important Safety Instructions

    Important safety instructions Damage caused by non-compliance with these operating instructions will invalidate the warranty. We accept no liability for consequential damage! We accept no liability for damage to property or personal injury caused by improper handling or failure to observe the safety instructions. In such cases, all warranty claims are void! Dear customer, The following safety and hazard information is intended not only to protect your health, but...
  • Page 82 When installing in an existing video surveillance system, make sure that all devices are disconnected from the mains and low-voltage circuits. If in doubt, do not carry out the assembly, installation and wiring yourself, but leave this to a specialist. Improper and unprofessional work on the mains supply or domestic installations not only poses a risk to yourself, but also to other people.
  • Page 83 Table of contents INTENDED USE ........................ 85 EXPLANATION OF SYMBOLS ..................85 SYSTEM OVERVIEW / COMPATIBILITY ................. 86 ......................89 WIRE VARIANT 3.1......................89 OMPONENTS 3.1.2 ..................90 ECOMMENDED CABLE TYPES ....................90 NETWORK VARIANT 3.2.1 ......................90 OMPONENTS ..................
  • Page 84 UNCTIONAL SCOPE OF TATION 9.13 ABUS & ........141 OMPATIBILITY WITH PRODUCTS NETWORK CAMERAS 9.14 ABUS NVR ..........142 NTEGRATION OF VIDEO DOOR MODULE IN 9.15 "E " ........143 MERGENCY DOOR OPENER BUTTON ON DOOR VIDEO MODULE 9.16 ......................144 ELAY CIRCUIT 9.17...

  • Page 85: Intended Use

    1. Intended use This MODUVIS door intercom system is an intercom system with video display of the door area. The system can be used for detached houses and apartment blocks. With extension monitors in a residential unit, the system can also be used as an intercom system (without video) within the residential unit.

  • Page 86: System Overview / Compatibility

    3. System overview / compatibility This door intercom system is available in the following wiring technology: 2-wire variant: Communication and power supply are via 2 wires (1 pair). The wiring is a 2-wire distributor at star-shaped, with the centre. A basic system consists of a 2-wire distributor, 2-wire monitor, and 2- wire video module.
  • Page 87 Improved image quality without distortion / fisheye effect • Nameplate with silicone insert for sealing • Backlighting of the nameplates/bell buttons can also be switched on and off via schedule or manually • Direct call of the ABUS CMS software...
  • Page 88 Examples of mixed operations: This example shows the mixed operation of a main monitor via 2-wire and an extension monitor via WiFi. This example shows the mixed operation of a video door module via 2-wire with a main monitor via WiFi.

  • Page 89: 2-Wire Variant

    3.1 2-wire variant 3.1. 1 Components TVHS21310 TVHS21210 TVHS21010 / TVHS21010S 2-wire video module 2-wire monitor 2-wire distributor TVHS20020 / TVHS20020S TVHS20030 / TVHS20030S TVHS20040 module Bell button odul Numeric keypad Info module (6 buttons) TVHS20300 TVHS20340 Safety module 24 VDC power supply unit for top-hat rail...

  • Page 90: Recommended Cable Types

    3.1.2 Recommended cable types Select the cable type according to the distance between the video module, distributor and monitor. 2-wire video module (TVHS21010/TVHS21010S) 2-wire monitor (TVHS21210) 2-wire distributor (TVHS21310) 24AWG (10 Ω per 20AWG (7 Ω per 18AWG (4 Ω per Cable type 100m) 100m)

  • Page 91: Installation Components

    Installation components These available installation components can be used for the 2-wire as well as the IP version of the Moduvis video door intercom system. TVHS20100(S) TVHS20050 Cover for unused bell button (included with the mounting frame) Blank module cover Frame for 1 flush-mounted module TVHS20120(S)

  • Page 92: System Variants

    3.4 System variants Application Technolo- System structure example Condensation Detached house Detached house with app access Detached house with interior expansion monitors Detached house with interior extension monitors and side entrances Apartment block Apartment block with indoor...
  • Page 93 expansion monitors Apartment block with indoor extension monitors and number keypad module Apartment block with indoor extension monitors, number keypad module and illuminated info module Detached 2-wire house Detached 2-wire house with side entrance...
  • Page 94 2-wire Detached house with app access Detached house with 2-wire interior expansion monitors Detached house with interior 2-wire extension monitors and side entrances Apartment 2-wire block...
  • Page 95 2-wire Apartment block with indoor expansion monitors Apartment block with indoor 2-wire extension monitors and number keypad module Apartment block with indoor extension 2-wire monitors, number keypad module and illuminated info module...
  • Page 96 2-wire / IP Combination of 2-wire andIP technology: Indoor extension monitor via WiFi connection NOTE: Each monitor and each door video module appear independently in the network and has its own IP address. It does not matter whether the systems are connected via PoE/network or, in the 2-wire version, to the "2-wire distributor".

  • Page 97: Commissioning

    4.1 Installation and wiring For detailed wiring instructions, please refer to the quick guides enclosed with the products. The quick guides can also be found via the product search at www.abus.com. Installation height The installation height of the TVHS21010(S) video module should not be significantly below or above 1.40 metres.
  • Page 98 In step 2, select a suitable method to reset the password if you forget it. The following two options are available: 1. Reset by e-mail 2. Reset via security questions...
  • Page 99 Now select between DHCP / Fixed IP address. It is strongly recommended to assign a fixed IP address to each stand-alone device, as otherwise new IP addresses may be assigned in the event of a power failure, which could lead to serious faults in the system. Note When the switch for the DHCP function is pressed, the switch first jumps to the right and then back to the left.
  • Page 100 Select the type of monitor you want to set up. Indoor station: This monitor is the main monitor of the door intercom system in a flat. It does not matter whether a detached house or a block of flats is being set up. The main monitor of a flat must always be set up with the "indoor station"...
  • Page 101 These can only be set/called up on the system's main monitor:  Switch "Automatic answering" of the answering machine on/off.  Listen to answering machine messages  ABUS LINK Station App - Menu  Add network cameras  Configuring the network address and setting factory settings on end devices Selecting the wireless network Here you can integrate the device into an existing wireless network.
  • Page 102 Integration with the ABUS Link Station app (LITE & PRO version) You can establish a connection to the ABUS Link Station app here. You can download the appropriate app using the left-hand QR code. The QR code on the right is used to establish the connection with the app.
  • Page 103 If you do not want to use the app, you can also "Skip" this point. Otherwise, tap "Next" after establishing the connection. Further information about the ABUS Link Station app and how to use it can be found at www.abus.com or in the corresponding instructions.

  • Page 104: Activation Via Ip Network

    4.2.2 Activation via IP network Install and start the ABUS IP Installer, which is available for the respective product on the ABUS website www.abus.com. Each connected device should now appear in the selection list, possibly with an IP address that does not match the target network.

  • Page 105: Operating The Monitor (2-Wire & Ip)

    5. Operating the monitor (2-wire & IP) 5.1 Live image Button / Display Description of the Accepts the call and opens the video/voice connection. Ends a call and hangs up. Saves an instant snapshot of the current video image Opens the door. If several relay outputs are used at the same time, there are up to 3 key symbols.

  • Page 106: Main

    5.2 Main page overview Button / Display Description of the Time / Date Time display Tap the display field once to open the dialogue for setting the date and time. Weekday / Date Display of the current day of the week Display of the date Room No.: Display of the configured flat number of this...
  • Page 107 Call Start calls between flats or extension monitors. Contacts can also be created here. An indoor extension is created automatically. Contact list Here you can edit or delete contacts you have created. To delete, press the contact line for 3 seconds.
  • Page 108 Call log Displays the incoming calls / ringing calls. A snapshot can also be accessed directly. Notice...
  • Page 109 Visitor message (answering machine) If available and activated, the audio messages from the answering machine can be listened to here. Recording protocols / Capture Log Here you will find an overview of the pictures sorted by day.

  • Page 110: Menu Item: Call Settings

    Defines the call duration. The incoming call is automatically ended after the set time. Call forwarding (0~20s): Call forwarding delays calls to the ABUS Link Station app. Example: 10 seconds. After a doorbell call, the door station monitor rings immediately but the ABUS LINK Station is called with a delay of 10 seconds.
  • Page 111 Would you like to continue using an (existing) doorbell / door chime? switch to chapter "9.5 Connection of an existing front doorbell " in the Installation and commissioning instructions section. For information on changing the volume of the video door module, go to chapter "...

  • Page 112: Wifi-Settings

    Setting the volume on the TVHS21010(S) door video module". To record your own ringtones in the monitors, go to the Chapter "9.9 Importing your own ringtones into the door station monitor". 5.2.2 WiFi-Settings Button / Display Description of the Activate/deactivate Activate/deactivate the WLAN interface of the monitor WLAN network list...

  • Page 113: Advanced Settings

    5.2.3 Advanced settings Configuration: To access this area, you will need the personal password that you assigned at the start of the installation. There are further setting options here, which are explained in more detail under 5.2.4 Other settings. Device information: Here you will find detailed information about the device.

  • Page 114: Other Settings

    These can only be set/called up on the system's main monitor:  Switch "Automatic answering" of the answering machine on/off.  Listen to answering machine messages  ABUS LINK Station App - Menu  Add network cameras  Configuring the network address and setting factory settings on end devices ...
  • Page 115 Indoor station type: Selection options: Indoor station, indoor extension Indoor station: Main monitor of the door intercom system within a flat/apartment Indoor extension: max. 16 additional monitors can connected within a flat/apartment Example: Video module +main monitor + 16 indoor extensions Main monitor 1-16 Room information:...
  • Page 116 Only with "indoor extension" setting: No. (1~16 Configuration of the number of the indoor extension. A maximum of 16 extension monitors are possible. Display of the room name: Selection between display as room number or room name. Advanced settings: Please leave these values set to the default settings. Live video authorisation: Activate or deactivate the live video function.
  • Page 117 SIP settings: "Registration password" The password stored here is automatically assigned for the door modules activated via the monitor. If no registration password is stored, "Not configured" appears here. "Compatible with SIP 1.0 indoor stations". When this function is activated, the new TVHS21xxx system is also compatible with the previous TVHS20xxx version.
  • Page 118 Note: You will need the keypad for entering the PIN CODE TVHS20030(S). Here you can set a 6-digit key, which is then valid for opening door 1 (relay 1 on video door module 1) via the keypad. The PIN code always has 6 digits. You can configure a PIN code for relay 2 of the door module via the door module's web interface.

  • Page 119: Configuration - Network Settings

    Default camera: Here you can select the camera that should be displayed first when a ringing event / call occurs. You can find information on setting up additional bell buttons in a block of flats in the Installation and commissioning instructions section in chapter "9.3 Setting up extended bell buttons for multi-party houses".

  • Page 120: Configuration - Device Management

    - Adding additional IP network cameras for a live view. To do this, click on the " " symbol at the top right and select "Private protocol" for an ABUS network camera. Indoor extension: - Assignment of the indoor station (main monitor)
  • Page 121 Example code: 223344 Input on keypad: #223344# Adding an ABUS network camera To add an ABUS network camera to the system, please click on the "+" symbol at the top right under "Add device". Select "Private protocol" for ABUS cameras and assign any device name. The IP address of the camera in the network and the RTSP port (default 554) are also required for integration.

  • Page 122: Configuration -System Maintenance

    Restarting the installation wizard (see 4.2.1 Activation via door station monitor) Link Station service settings: You can connect to the ABUS Link Station app at any time here Security settings: Here you can change the settings for resetting the password.

  • Page 123: General Settings

    5.2.5 General settings Time and date System language The desired system language can be selected here. If you change the language, the device restarts immediately afterwards. Brightness setting Here you can adjust the screen brightness (0-100%).

  • Page 124: Clean Screen

    Clean screen Locks the screen for 30 seconds. During this time, the touch panel is deactivated and can be cleaned, for example. microSD card Button / Display Description of the Formatting Attention ! The entire microSD card is formatted and all data on it is deleted. Uninstall Deactivates the microSD card, recording will no longer take place.

  • Page 125: Call Functions

    The relay outputs are located at the rear of the monitor and can be connected using the cable whip supplied. The pin assignment is printed on the back of the monitor. Relay 1 is switched between COM1 and NO1, relay 2 is tapped at COM2 and NO2. Button / Display Description of the Relay 1...

  • Page 126: Maintenance And Cleaning

    The open source licences take precedence over all other licence conditions and contractual agreements with ABUS in relation to the corresponding OSS software components contained in the product. Licence information for ABUS products can generally be found at www.abus.com in the download area of the product description.

  • Page 127: Installation And Commissioning Instructions

    9. Installation and commissioning instructions Use of safety module (TVHS20340) The TVHS20340 security module is used to relocate the door opener connection to the protected indoor area and thus protect it against sabotage. The security module is supplied with 12V voltage and connected to the door video module via RS485 BUS. Please use the 4-pin cable supplied with the door video module.
  • Page 128 After connecting the safety module, it is automatically recognised. For more information, please refer to the instructions for the safety module. Now the internal relay of the door video intercom module is no longer activated when the door is opened, but the relay of the safety module is activated instead. Note: The security module is always the last module to be connected.

  • Page 129: Installation Of Side Entrances

    If only one additional bell button module is used, the installation can be carried out without the ABUS CMS software / web interface. The main door module is the doorbell with the "Apartment number 1" by default. The TVHS20020(S) extension module is automatically set to apartment number 2 - 7.

  • Page 131: Setting The Volume On The Tvhs21010(S) Door Video Module

    The microphone sensitivity and voice volume on the door video module can be set via the ABUS CMS software or the door module's web interface. You can also set or completely deactivate the confirmation tones / call dialling tones / busy character volume or store your own tones.

  • Page 132: Connecting Existing Door Openers To The Door Station Monitor

    "Relay configuration". Another "key" symbol with a "3" as the identifier now appears in the monitor. Identifiers "1" and "2" are reserved for the relays of the door video module. Relay "3" on the monitor can only be switched directly via the monitor, not via the ABUS LINK STATION app.

  • Page 133: Connection Of Floor Bell Push-Button To Main Monitor

    Connection of floor bell push-button to main monitor The floor button (bell button directly on the flat door in a block of flats) can be connected directly to the monitor. Wired directly to alarm input 1, the monitor can output a bell signal and signal to the customer that the doorbell has rung at the upper flat door.

  • Page 135: Connection Of Electric Door Opener To Video Module (Incl. "Garden Gate")

    Connection of electric door opener to video module (incl. "garden gate") 2 independent relays can be switched on the door video module and used to open doors, for example: Doors can be opened. To configure the relays, open the web interface of the door module (see instructions for the web interface of the TVHS21010 door module.

  • Page 136: Importing Your Own Ringtones Into The Door Station Monitor

    Importing your own ringtones into the door station monitor You can import your own ringtones in *wav format into your monitor via the ABUS CMS software. To do this, open the remote configuration of the respective monitor and switch to the "Ring import"...

  • Page 138: Abus Cms: Perform Firmware Update Of The Moduvis Components

    It is recommended to reset each device to factory settings after a firmware update. The ABUS CMS software is required to install a firmware update on a monitor (TVHS21210). Connect the devices to the network and open the remote configuration of the respective devices.

  • Page 139: Abus Cms: Extended Setting Options

    It does not matter whether the device is connected via 2-wire or PoE. The remote configuration in the CMS for the TVHS21010(S) video door module opens the web interface, similar to current ABUS network cameras or NVR/DVRs. This can be used for quick and easy configuration.
  • Page 140 Configuration of the DNS server from the settings monitor. ABUS Link Configuration of access via ABUS Link Station Station app. See ABUS settings Link Station service. The connection to the ABUS Link Station app can be easily established via the interface on the monitor itself.

  • Page 141: Functional Scope Of Moduvis And Abus Link Station App

    9.12 Functional scope of MODUVIS and ABUS Link Station APP The MODUVIS door intercom system can be integrated into the ABUS Link Station APP. The following options are available: Change verification code: The verification code should first be changed in the menu item "ABUS Link Station Service". To do this, click on the currently displayed code.

  • Page 142: Integration Of Video Door Module In Abus Nvr

    - All camera models that do not have network port 8000. 9.14 Integration of video door module in ABUS NVR The video image of the video door module can also be integrated into an ABUS NVR (NVR100x0 series, TVVR36xx1). The video is captured via the RTSP protocol, which only enables continuous display or continuous recording (no motion detection or other event recording types).

  • Page 143: Emergency Door Opener" Button On Door Video Module

    1) and alarm input 4 (AIN 4 = relay 2), which switches the door relay when actuated. To activate alarm input 3 (AI3 and AI4), open the web interface of the respective door video module with the ABUS CMS software and configure the respective input to "Exit button" under "Intercom" in the I/O settings.

  • Page 144: Relay Circuit

    9.16 Relay circuit The relays of door video modules (TVHS21xxx and TVHS20xx0, TVHS200x1), safety module TVHS10040/TVHS20340 and monitors (TVHS202x0, TVHS212x0) may be loaded with a maximum of 2A 30VDC / 0.5A 125AC. An overload will cause the device to malfunction. Please be sure to determine the current consumption of your existing door opener / motorised lock.

  • Page 145: Instructions For Measuring The Existing Door Opener

    9.17 Instructions for measuring the existing door opener If you want to control an existing door opener and have no information about the power consumption, you must determine whether the maximum current consumption will not overload the relay before connecting it to the relay of the door video module. To do this, use a multimeter to measure the current consumption of the door opener in the current measuring range (A) connected in series.
  • Page 146 2-wire variant...

  • Page 147: Application Example "Individual Wifi Access

    A connection to the customised Internet connection can be established via the WiFi function of the main monitor. This also provides access to the ABUS Link Station function with push notification when the doorbell rings, individually for each residential unit.

  • Page 148: Direct Call To The Abus Cms Software Via Video Door Module

    For further configuration, please refer to the web interface instructions for the door module. Intercom and door-opening can be realised here using a loudspeaker and microphone on the To do this, please install the ABUS CMS software on your PC and connect a microphone and loudspeaker to the PC.
  • Page 149 2) In the web interface / CMS remote configuration of the door module under "Video intercom", create your own schedule with the selection "Centre". Centre here corresponds to the ABUS CMS software. Please fill in the schedule exactly when the CMS software and the monitor of the door intercom system should be called.

  • Page 150: Connecting Up To 4 Separate External Bell Buttons To The Switching Inputs Of The Video Module

    4) When there is an incoming call, the incoming call appears on the computer. 9.21 Connecting up to 4 separate external bell buttons to the switching inputs of the video module The alarm inputs/switching inputs 1-4 of the TVHS21010 video door module can be used to address up to 4 alarm devices using external (dedicated) bell buttons.

  • Page 151: Wiring Guide (2-Wire)

    AIN 1 has been added to apartment 1 AIN 2 to AIN 4 corresponding to apartment 2 - 4. Wiring guide (2-wire) A document with further information on wiring the 2-wire door intercom can be found at www.abus.com, e.g. on the product TVHS21010: https://www.abus.com/var/I m agesPIM/d110001/medias/docus/25/Moduvis_Verkabelung_Wiring_2wire_V1.1.pdf...
