ABUS TVHS10040 Secure Unit
DE
Um das Modul TVHS10040 erfolgreich mit der Türstation TVHS10000A zu verbinden, folgen sie bitte
folgenden Schritten:
1) Verbinden sie das TVHS10040 Modul am roten und schwarzen Kabel „POWER IN" mit einem
12V DC Netzteil. (Beschriftung am Kabel: „GND" = Masse, „+12V" = Plus 12V)
Nun leuchten die rote LED (Power) und die grünen TX/RX an der Einheit. Die „RUN" LED
blinkt solange der Sabotage-Kontakt an der Rückseite nicht gedrückt ist.
2) Verbinden Sie nun den Relais-Kontakt mit ihrem Türöffner. Das integrierte Relais verfügt
über eine Schaltleistung von 2A 30VDC / 0.5A 125VAC. Falls eine größere Last geschalten
werden muss, bitte ein zusätzliches Relais verwenden.
Der Relaisausgang ist mittel „Lock out" gekennzeichnet.
Das Relais arbeitet im „Normally open" Zustand mit den Kabelfarben (Weiß-Rot) „Relay_NO"
und (Weiß/Schwarz) „Relay _COM".
Für „Normally Closed" verwenden Sie die folgenden Kabel: „Relay_NC" (Weiß/Lila) und
(Weiß/Schwarz) „Relay_Com".
3) Verbinden Sie die RS-485 Kommunikationsleitung [RS485+ (gelb), RS485- (blau] mit der
Türstation „RS485". Unbedingt auf die Polarität achten.

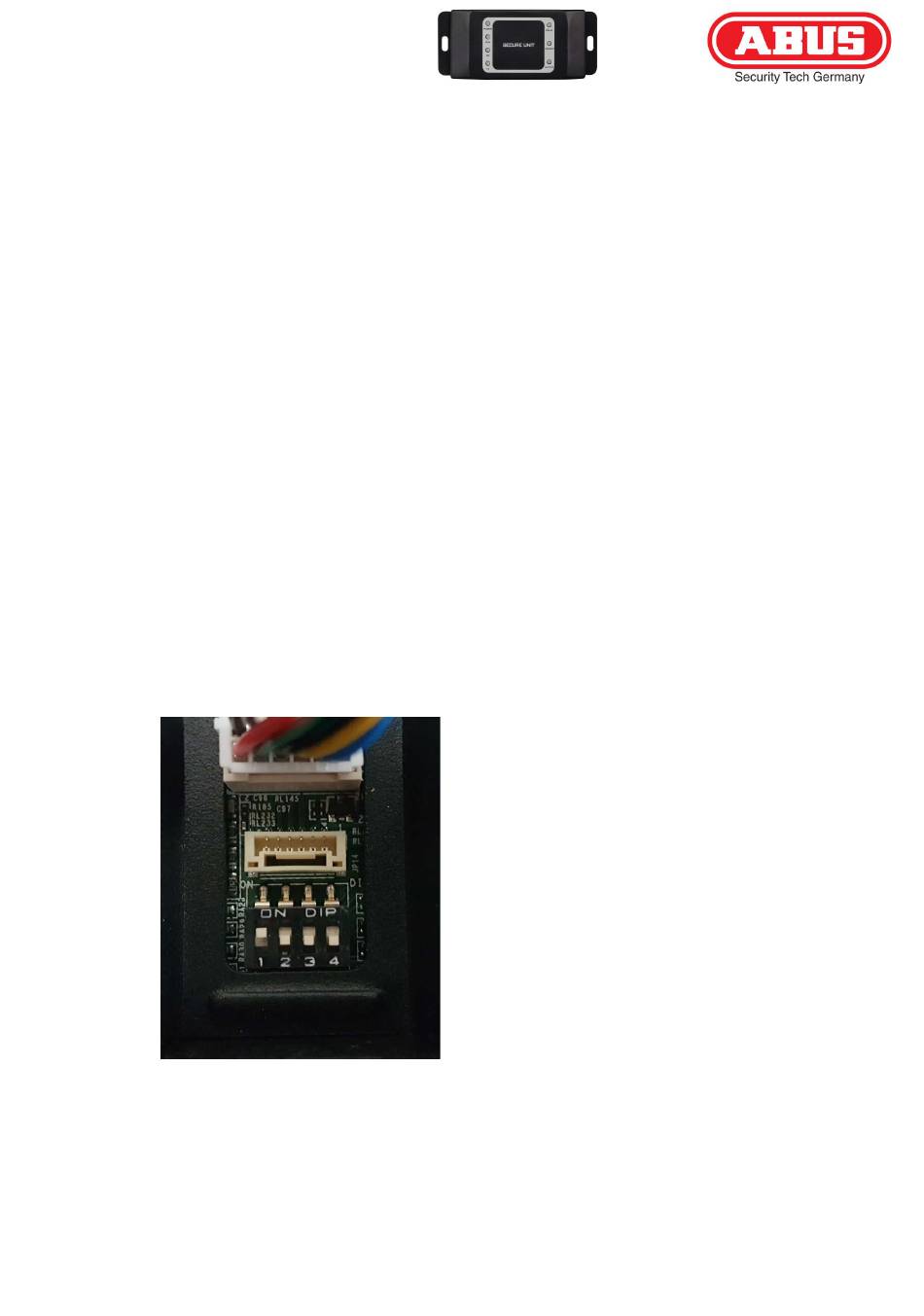

4) Die DIP Schalter müssen für eine einwandfreie Verbindung zur Türstation auf folgenden
Positionen stehen. (1=ON, 2=OFF, 3=OFF, 4=OFF).
5) Testen Sie nun die Türöffner-Funktion und betätigen sie am Monitor der Türstation den
„Türöffner". Sobald das Tür-Relais des TVHS10040 öffnet, leuchtet die grüne LED „Relay".
Hinweis: Die restlichen Anschlüsse am Modul werden aktuell nicht verwendet.
