AMC GS PRO Installation Manual page 4

0 m

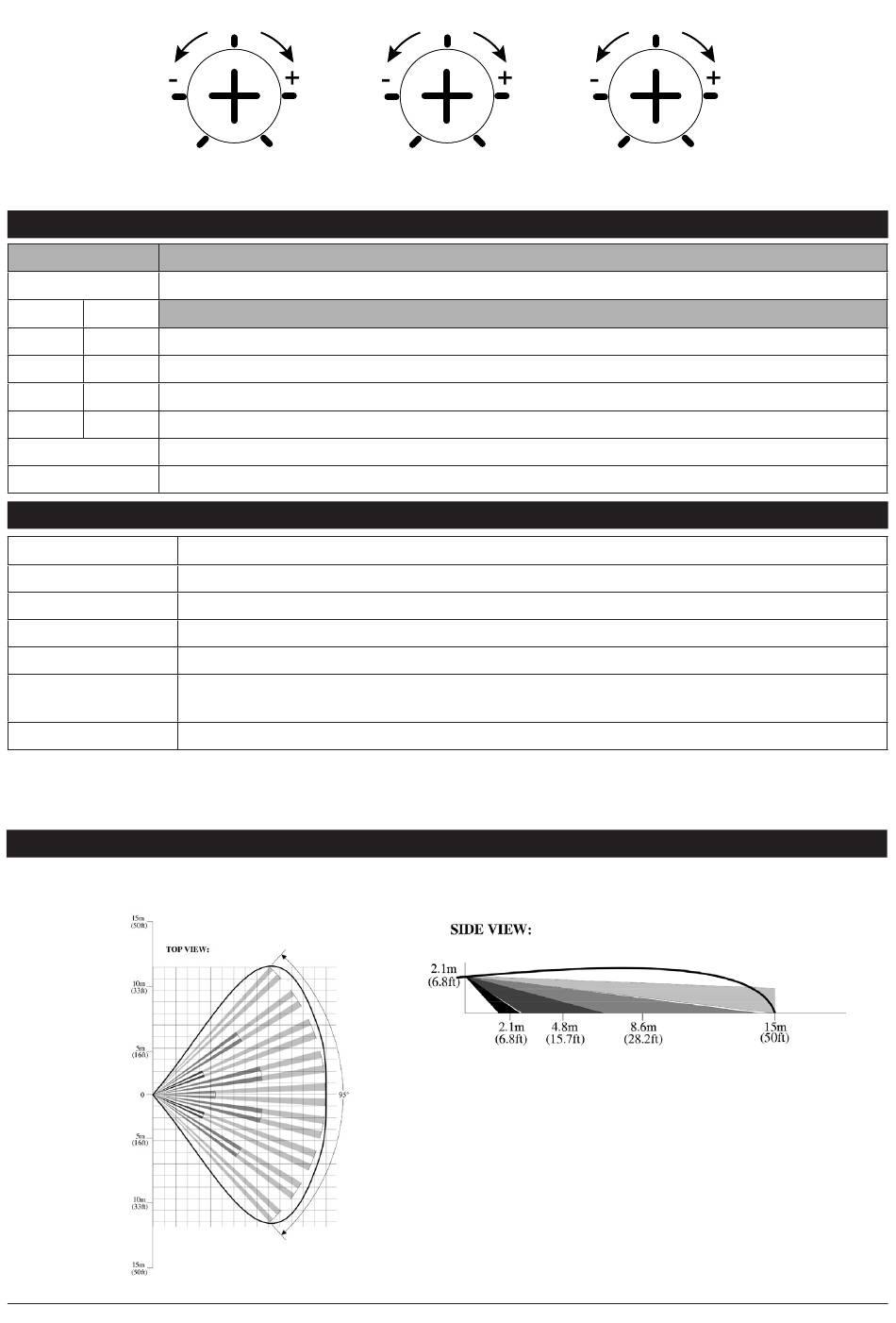

3. COLLEGAMENTI E REGOLAZIONI - DIP SWITCH
DESCRIZIONE
DIP SWITCH
funzione ON/OFF led
LED
A B
off off TEST glass & shock (non attiva il relè uscita MIC)
on off rivelazione doppia frequenza glass & shock (attiva il relè uscita MIC)
off on
shock (led giallo attivo & relè MIC attivo)
on on glass (led verde attivo & relè MIC attivo)
2 PULSE PIR OFF funzionamento infrarosso ad 1 impulso
2 PULSE PIR ON funzionamento infrarosso a 2 impulsi
4. MORSETTI E TRIMMER
+ / -
MIC
PIR
C
TAMPER
Trimmer
SHOCK / GLASS
Trimmer PIR
Nota: essendo un sensore dotato di microfono audio, si consiglia di installare il sensore lontano da
fonti sonore con potenze particolarmente alte.
5. LENTI
www.amcelettronica.com
3.5 m
7 m
GLASS
alimentazione del sensore 13.8 Vdc
uscita di allarme microfono
uscita di allarme infrarosso
comune di riferimento allarmi
terminale tamper del sensore (N.C.)
regola la sensibilità shock e glass
("+" _ maggiore sensibilità "-" _ minore sensibilità)
regola la sensibilità dell'infrarosso ("+" _ maggiore portata "-" _ minore portata)
3.5 m
7 m
0 m
SHOCK
4
6 m
2 m 12 m
INFRAROSSO
GS PRO - Installation manual v1.0 EN-IT
