AMC DT16 Installation Instructions Manual

DUAL TECH CURTAIN INTRUSION DETECTOR
1. WSTĘP
DT16 to dualna czujka zewnętrzna używana przy zabezpieczeniu drzwi I okien. Posiada regulowany zasięg od
2m do 3,5m , wyposażona w system rozpoznania kierunku alarmu. Soczewka podczerwieni może być
obracana horyzontalnie dzięki czemu można ją instalować w dwóch różnych płaszczyznach ( poziomej i
pionowej , wg uznania ).
2. OPIS FUNKCJI: KIERUNEK ALARMU
Czujka wyposażona jest w funkcję wykrywania kierunku alarmu (DIP4 ON - zobacz tabelę poniżej ). Przekaźnik
DIP4 OFF powoduje wykrycie alarmu w obu kierunkach. Selekcja czułości na kierunek przechodzenia ustawiana
jest za pomocą przekaźnika DIP5. Funkcja ta przeznaczona jest dla czujki zainstalowanej na często otwieranych
drzwiach lub oknach, gdzie występuje częsty ruch wewnątrz pomieszczenia.
Przejście przez kierunek ZABRONIONY generuje alarm sygnalizowany światłami na zewnątrz.
Przejście przez kierunek DOZWOLONY aktywuje czas wstrzymania alarmu na 2 min , sygnalizując stan krótkim
miganiem diody LED co 2 sek. Jeśli czujka zostanie naruszona podczas tych 2 minut to alarm nie zostanie
wygenerowany. W ciągu ostatnich 10 sek wtrzymania dioda LED zacznie mrugać szybciej co oznacza powrót do
trybu pracy oraz możliwość wygenerowania alarmu.
Przykład: jeśli czujka jest zainstalowana przy wejściu na taras to możliwe jest wchodzenie oraz wychodzenie z
tarasu przez 2 minuty bez generowania alarmu. Po tym czasie system powróci do trybu pracy generując alarm.

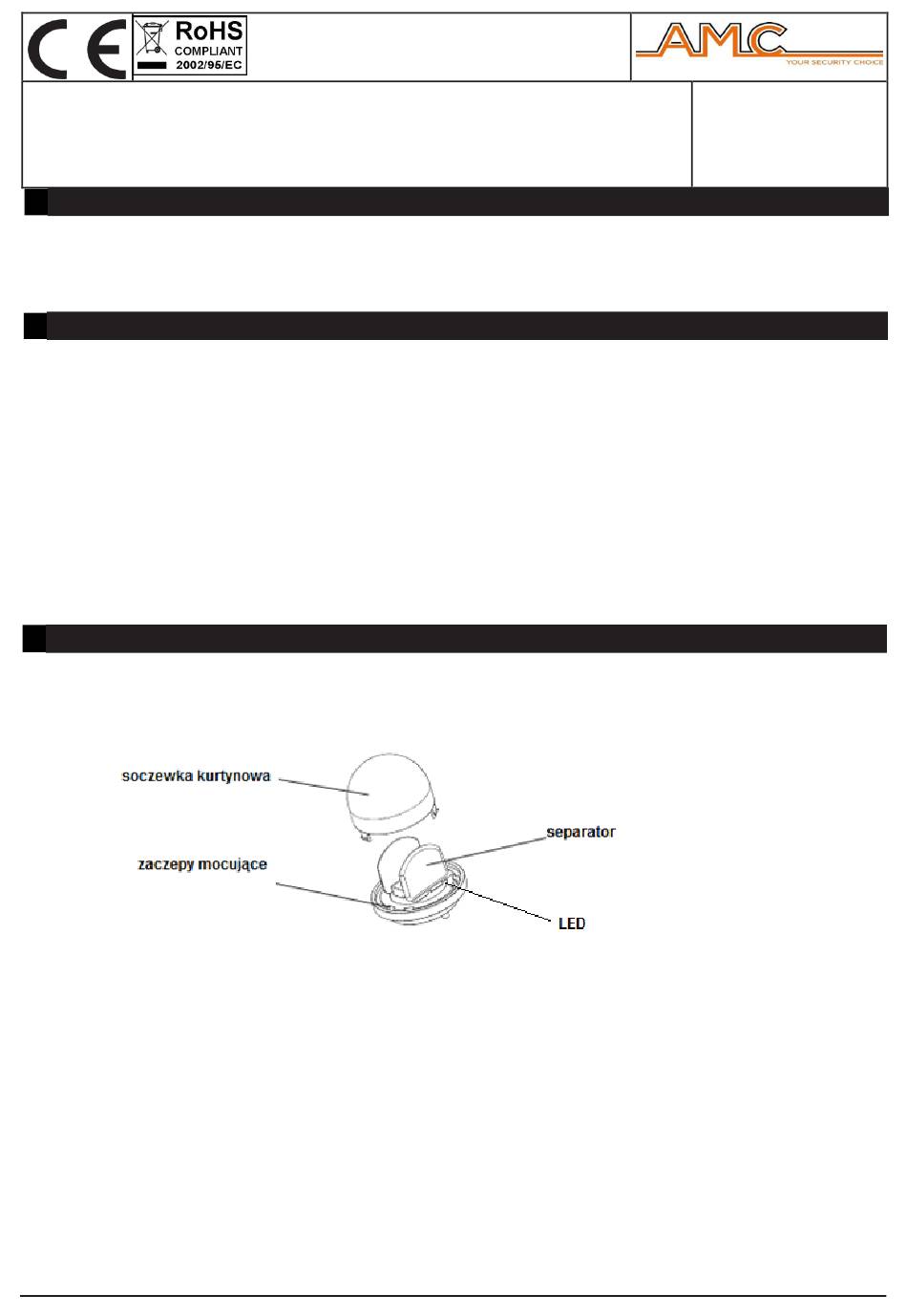

3. USTAWIENIA SOCZEWKI I PRZEKAŹNIKÓW DIP-SWITCH – SYGNALIZACJA LED
Czujka zaprojektowana jest do zabezpieczenia wszelkich otworów, np. pomiędzy oknem a roletą, lub drzwiami i
bramą. Szeroki kąt zasięgu oraz możliwość obracania soczewki pozwala na instalację czujki w różnych
pozycjach, od góry do dołu lub na jednej stronie.
Czujka wyposażona jest w diody LED zewnętrzną oraz wewnętrzną.
W przypadku wystąpienia alarmu MW zapali się dioda wewnętrzna ( krótki błysk MW, przechodzący na PIR na 2
sek ). Dla alarmu PIR i MW ( AND alarm ) zewnętrzna dioda LED zapali się na 4 sek .
Inne zawiadomienia:
- powolne miganie diody wewnętrznej i zewnętrznej : faza inicjalizacji
- krótkie miganie diody zewnętrznej : czas wstrzymania, przejście DOZWOLONE z funkcją KIERUNKU ALARMU (
DIP4 ON ).
- Intensywne mruganie diody zewnętrznej : pozostało 10 sek czasy wstrzymania ( DIP4 ON ).
www.amcelettronica.com
EN 50131-2-4 Grade 2 Class 2
DT16
DUALNA CZUJKA ZEWNĘTRZNA
DT16
INSTALACJA
INSTALLATION
installation instructions v1.3
