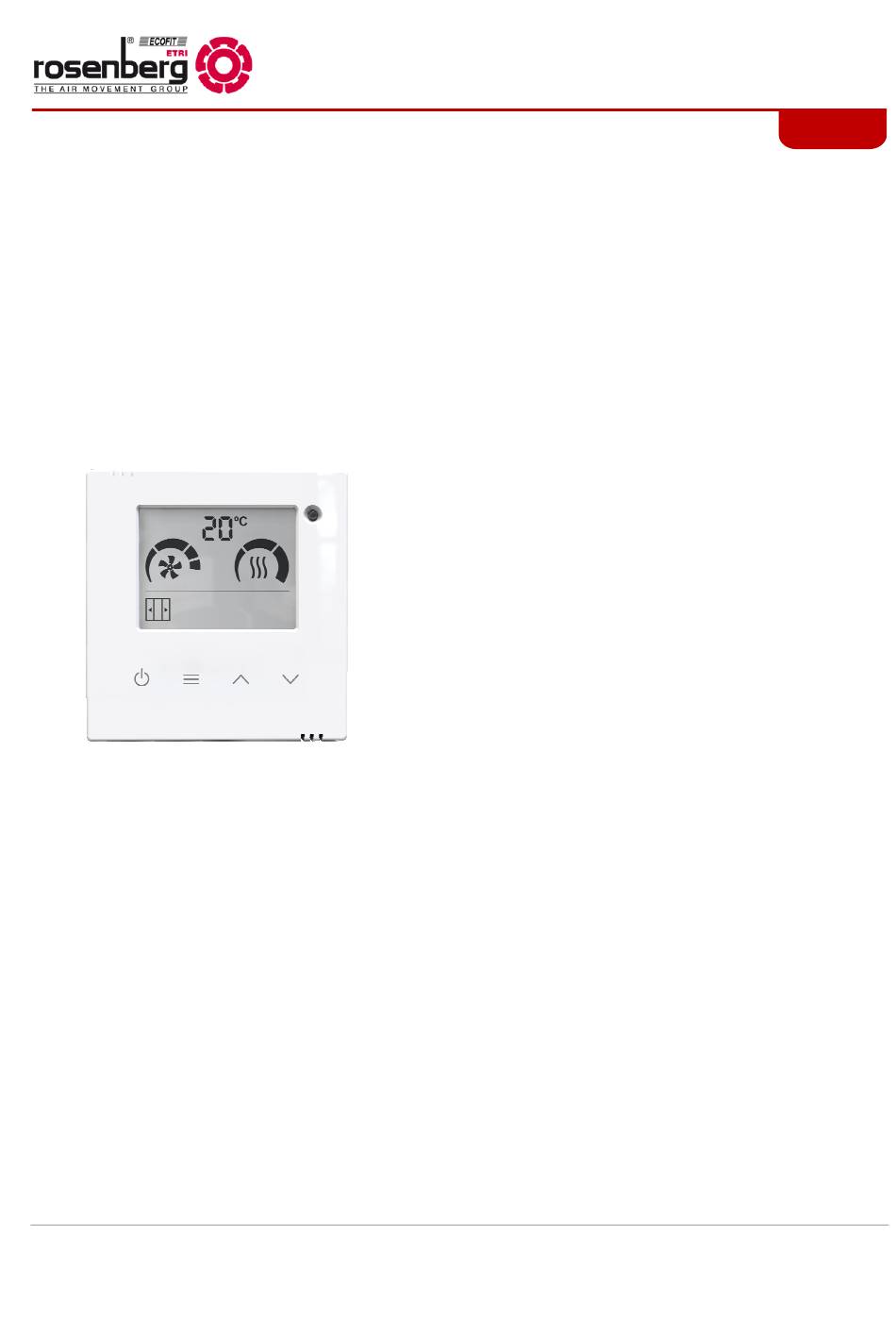

Betriebsanleitung
Operating instruction
Version 3
DE / EN
Regelung Advance PRO CONTROL RJ45 (LCD)
Controller Advance PRO CONTROL RJ45 (LCD)
BA426AA0225B3
Rosenberg Ventilatoren GmbH ∙ Maybachstraße 1 ∙ 74653 Künzelsau-Gaisbach
Seite 1
BA426AA0225B3_Advance_Pro_RJ45_Vers3
Tel.: +49(0)7940/142-0 ∙ Email: info@rosenberg-gmbh.com ∙ www.rosenberg-gmbh.com
Advertisement
Table of Contents
Related Manuals for Rosenberg Advance PRO CONTROL RJ45 (LCD)
Summary of Contents for Rosenberg Advance PRO CONTROL RJ45 (LCD)
- Page 1 Betriebsanleitung Operating instruction Version 3 DE / EN Regelung Advance PRO CONTROL RJ45 (LCD) Controller Advance PRO CONTROL RJ45 (LCD) BA426AA0225B3 Rosenberg Ventilatoren GmbH ∙ Maybachstraße 1 ∙ 74653 Künzelsau-Gaisbach Seite 1 BA426AA0225B3_Advance_Pro_RJ45_Vers3 Tel.: +49(0)7940/142-0 ∙ Email: info@rosenberg-gmbh.com ∙ www.rosenberg-gmbh.com...
-
Page 2: Table Of Contents
Inhalt / Content Allgemeine Hinweise General Notes Haftungsausschluss Exclusion of Liability Gültigkeitsbereich Scope of Validity Sicherheit Safety Symbole Symbols Grundlegende Sicherheitsregeln Basic Safety Rules Bestimmungsgemäße Verwendung Intended Use Kundendienst, Service, Herstelleradresse Customer Support, Service, Manufacturer Address Allgemeine Beschreibung Regelung General Description Control Display und Tastenfunktionen Display and Button Functions Display Layout... - Page 3 Luftmenge auswählen, Heizstufe [E], [P] Fan Stage selection, Heating Stage [E], [P] Schnellzugriff Temperatur Sollwert Fast Access Temperature Setpoint Bedienung Sperre Lock Control Auto Cooling Extern Ein/Ausschalten / Kontrolle und Boost Modus Extern On/Off-Command / Control and Boost Mode Alarme und Fehlermeldungen Alarms and Errors The red framed symbols are flashing: A1 und A2 Überhitzung...
-
Page 4: Allgemeine Hinweise
2. Haftungsausschluss Exclusion of Liability Die Rosenberg Ventilatoren GmbH haftet nicht Rosenberg Ventilatoren GmbH is not liable for für Schäden jeglicher Art aufgrund von Fehl- damages of any kind due to misuse, improper gebrauch, sachwidriger oder unsachgemäßer or inappropriate use or because of unauthor-... -
Page 5: Sicherheit
Typ alte Regler / Type old Controller Optionen Luftschleier / Options Air Curtains Siehe Kapitel Nr. 20 Konfiguration See chapter No. 20 Configuration A2: Umluft, 2 Luftmengenstufen CA-2AO-IR, CH-2HW-NE Only Air, 2 fan speed stages E2: Elektrische Heizung, 2 Luftmengenstufen CE-2AO-IR Electrical Heating, 2 fan speed stages E9: Elektrische Heizung, 2 Luftmengenstufen... -
Page 6: Grundlegende Sicherheitsregeln
Do not make any additions or modifica- oder Umbauten an der Regelungsausrüs- tions to the control equipment or air cur- tung oder dem Luftschleier ohne Geneh- tain without approval of Rosenberg Venti- migung von Rosenberg Ventilatoren GmbH latoren GmbH. vor. -
Page 7: Bestimmungsgemäße Verwendung
Die Rosenberg Luftschleier erzeugen einen Rosenberg air curtains generate an air jet Luftstrom im Eingangsbereich, und agie- acting as an air stream layer over the en- ren als unsichtbare Grenze, welche die Luft trance and is an invisible barrier which im Rauminneren effektiv von der Außenluft... -
Page 8: Kundendienst, Service, Herstelleradresse
Korrosion und andere optionale prevent corrosion and other optional Eigenschaften, die von der Umgebung issues caused by the environment. Ask abhängig sind. Fragen Sie Rosenberg Rosenberg for advise nach einer Beratung. Betrieb gilt als bestimmungsgemäße Intended Use and Operation is with the... -
Page 9: Allgemeine Beschreibung Regelung
8. Allgemeine Beschreibung Regelung General Description Control Die Regelung Advanced PRO CONTROL The Advanced PRO CONTROL RJ45 is a RJ45 ist eine vielseitige Steuerung mit einem versatile controller for air curtains, using a 8- 8-poligen RJ45 cross-over-Verbindungskabel way crossover RJ45 cable to the internal zu der internen Platine. -
Page 10: Display Und Tastenfunktionen
In Anzahl 6 Stück nach dem Programm In number 6 digital Inputs that can be • • und Luftschleiermodel konfigurierbare configured according to the program Klemmanschlüsse, die als digitale and air curtain mode (external device Eingänge anzuwenden sind (extern off, external heating off, door contact, Ausschalten, Heizung Ausschalten, frost protection, …... -
Page 11: Tasten Layout
Tasten Layout Key/Button Layout Function Key/Button Funktion Taste EIN/AUS (Symbol I und Kreislinie) ON/OFF (symbol I and circle line) Sollwert-Temperatur, wenn elektrische Setpoint-temperature when electrical heated Zusatzheizung [E], Heizwassser [E], warm water heated [P] Zusatzheizung [P] Anwender Menü zur Konfiguration User Menu to configure (symbol 3 lines): (Symbol 3 Linien): ▪Luftmengenstufen bei Tür offen/geschlossen... - Page 12 Hauptanzeige Main Screen EIN/ Menü / Menue Pfeiltaste Arrow Key Luftmengenstufe Sollwert Temp. Fan Speed Set Temperature Heizung Heating Außen Temp. * Ext. Temperature Sollwert Temp. Set Temperature *Nur wenn Außen Temp. Fühler installiert Only if Ext. Temperature is installed Ventilator Luftmengenstufe Fan Speed Die Luftmengenstufe kann 2-stufig oder 5-...
-
Page 13: Regelung Und Gerät Startphase Control And Device Initialization
Die Luftschleiermodelle mit 2 Luftmengen- The 2 fan speed electrical heated air curtains stufen und mit elektrischer Heizung, welche manufactured since October 2024 (production mit dem Display RJ45 und den neuen RJ45- date) with the new control RJ45 and the new Platinen ausgerüstet sind (ab Oktober 2024) printed circuit board RJ45 have 3 stages of sind ab Werk auf 3 Heizungsstufen eingestellt... -
Page 14: Luftmenge Auswählen - Gerät Umluft [A]
Luftmenge Auswählen – Gerät Umluft [A] Fan Stage Selection – Device only Air [A] (5) (*) Das Icon für geschlossene Tür (5) (*) If the door contact is not detected, the erscheint nicht, wenn der Tür Kontakt nicht door open and door closed icons will not erkannt wird. -
Page 15: Luftmenge Auswählen, Heizstufe [E], [P]
Luftmenge auswählen, Heizstufe [E], [P] Fan Stage selection, Heating Stage [E], [P] (5) (*) Das Icon für geschlossene Tür (5) (*) If the door contact is not detected, the erscheint nicht, wenn der Tür Kontakt nicht door open and door closed icons will not erkannt wird. - Page 16 Luftmengenstufen sind die ersten The Fan Speed is the first in the sequence of Einstellungen in dieser Reihenfolge bei the settings for air curtains with heating. Luftschleiern mit Heizung. Der gezeigte Ablauf ist der gleiche für The shown sequence is the same for air Luftschleier mit elektrischer Heizung [E], curtains electrical heated [E], water heated [P] wassererwärmter Heizung [P] und in...
-
Page 17: Schnellzugriff Temperatur Sollwert
Schnellzugriff Temperatur Sollwert Fast Access Temperature Setpoint Einschalten des Luftschleiergeräts oder nach Switch-On the air curtain or restore mains Spannung einschalten, und Rückkehr in den power supply with returning in operation mode Betriebsmodus (Parameter Memory = ON) (parameter memory = ON) Betätigen der Pfeiltaste To press the Arrow button Den Wert „Temperatursollwert“... -
Page 18: Bedienung Sperre
Bedienung Sperre Lock Control Die Bedienung an der Regelung kann The control can be locked, but the air curtain gesperrt werden, und dabei bleibt der will still operate normally. Luftschleier in Betrieb. Diese Tastenkombination ist für eine To lock the contol device, press the following Tastensperre an der Regelung zu drücken: key combination: Die MENÜ-Ttaste (Symbol 3 Linien) halten bis... -
Page 19: Auto Cooling
Auto Cooling Nur bei Modellen mit elektrischer Heizung. Only models with electric heating. Wenn der Luftschleier für mehr als 10 If the air curtain has been running with the Sekunden mit Heizung in Betrieb war, und heating on for more than 10 seconds at a dann ausgeschaltet wird, bleiben die time, and it´s switch off, the ventilation Ventilatoren bis zu 90 Sekunden aktiv,... -
Page 20: Alarme Und Fehlermeldungen
Die Boost Modus Funktion erhöht automatisch The Boost Mode function increases die Sollwert Temperatur (SET), sobald sich automatically the setpoint temperature (SET) die Tür öffnet. Der Türkontakt muss when the door is open. For the function to be angeschlossen sein damit die Boost Mode active, the door contact must be installed and, Funktion aktiv wird, und die der Boost Modus in addition, the Boost Mode function varies... -
Page 21: A3 Frostschutz
A1 Überhizung bei Modellen mit einer A1 Over Heating at models with electrical elektrischen Heizung. heating. Wenn das Luftschleiergerät in Überhitzung When the unit is driven into overheating, it betrieben ist, startet ein Prozess zum starts a process to cool down. The ventilation Abkühlen. -
Page 22: A6 Feueralarm
Sobald die Umgebungstemperatur unter den When the ambient temperature is below anti- Frostschutz Sollwert (+5°C) sinkt, öffnet sich freezing temperature setpoint (+5ºC), the das angeschlossene Ventil, um das Wasser connected valve opens to protect the water Wärmetauscher Register zu schützen und die heat exchanger coil and the fans are stopped. -
Page 23: E3 Temperaturfühler Nicht Gefunden
E3 Temperaturfühler Nicht Gefunden E3 Missing Temperature Sensor E3 zeigt fehlender Temperaturfühler oder E3 indicates missing temperature sensor or Temperatur außerhalb dem Bereich an. Der temperature out of range. Unit operation Betrieb vom Luftschleier wird wird mit dem adapts and remains working according to Temperaturfühler im Bedienteil inbuilt room temperature sensor. - Page 24 (8) Bei Spannungsausfall: mit Speicher =AN (8) In case of a black-out: the unit switches on (ON) und wenn die Spannung wieder anliegt, with old parameters only with Memory = ON wird die Anlage im Zustand, wie in der after restored power supply. With the setting davorliegenden Einstellung, betrieben Memory = OFF the unit will remain off.
- Page 25 Maximale Luftmengenbegrenzung bei Maximum Fan Speed Limit while door cosed geschlossener Tür (Eingang) Maximale Heizstufenbegrenzung bei offener Maximum Heating Stage Limit while door Tür (Eingang) open Maximale Heizstufenbegrenzung bei Maximum Stage Limit while door cosed geschlossener Tür (Eingang) Zähler für Filter und Wartungsanzeige in Counter for Filter and Maintenance Message Arbeitswochen (0, 1, 3 …99), 0 = in Working Weeks (0,1,2 ...99), 0 weeks by...
-
Page 26: Konfiguration Und Auswahl Luftschleier Modell
Konfiguration und Auswahl Luftschleier Modell Configuration and Selection Air Curtain Model To enter the menu configuration is Ein Zugriff im Konfigurationsmenü ist für recommended for qualified personal and qualifiziertes Personal und Nutzer empfohlen. users. 4 Sek. 4 Sec. Nach dem Ton UP - DOWN - UP – DOWN Dann alle Tasten loslassen After the beep UP - DOWN - UP –... - Page 27 E2 – Elektrische Heizung [E] E2 – Electrical Heating [E], 2 Luftmengenstufen 2 fan speed stages 2 Heizungsstufen 2 heating stages Digitale Ein-/Ausgänge im Bedienteil Digital In-/Outputs in the display DI 1 Gerät AUS DI 1 Device OFF DI 2 Heizung AUS DI 2 Heating OFF DI 3 Feuer AUS DI 3 Fire Forced OFF...
- Page 28 P2 – Warmwasser Heizung [P] P2 – Water Heating [P], 2 Luftmengenstufen 2 fan speed stages Digitale Ein-/Ausgänge im Bedienteil Digital In-/Outputs in the display DI 1 Gerät AUS DI 1 Device OFF DI 2 Heizung AUS DI 2 Heating OFF DI 3 Feuer AUS DI 3 Fire Forced OFF DI 4 Türkontakt...
- Page 29 E5 – Elektrische Heizung [E] E5 – Electrical Heating [E], 5 Luftmengenstufen 5 fan speed stages 3 Heizungsstufen 3 heating stages Digitale Ein-/Ausgänge im Bedienteil DI 1 Gerät AUS DI 1 Device OFF DI 2 Heizung AUS DI 2 Heating OFF DI 3 Feuer AUS DI 3 Fire Forced OFF DI 4 Türkontakt...
- Page 30 dS – Warmepumpe DX Slave [DX] dS – Heat Pump DX Slave [DX], 5 Luftmengenstufen 5 fan speed stages Digitale Ein-/Ausgänge im Bedienteil Digital In-/Outputs in the display DI 1 Ventilator DI 1 Fan DI 2 Abtauen DI 2 Defrost DI 3 Feuer AUS DI 3 Fire Forced OFF DI 4 Türkontakt...
- Page 31 di – Interface di – Interface 3 Luftmengenstufen 3 fan speed stages Schaltung mit externem Signal Switching by extern signal Digitale Ein-/Ausgänge im Bedienteil Digital In-/Outputs in the display DI 1 Luftmengenstufe Niedrige Geschwindigkeit DI 1 Fan Stage Low Speed DI 2 Luftmengenstufe Mittlere Geschwindigkeit DI 2 Fan Stage Medium Speed DI 3 Luftmengenstufe Hohe Geschwindigekeit...
-
Page 32: Konfiguration Interface (In)
Konfiguration Interface (in) Configuration Interface (in) Ein Zugriff im Konfigurationsmenü ist für To enter the menu configuration is qualifiziertes Personal und Nutzer empfohlen. recommended for qualified personal and users. Für Modelle mit Umluft / ohne Heizung [A] und The Interface Mode for models without heat- mit wassererwärmter [P] oder elektrischer ing / only Air [A] and with water [P} or electric Heizung [E] kann der Interface Modus aktiviert...
