12 | Deutsch

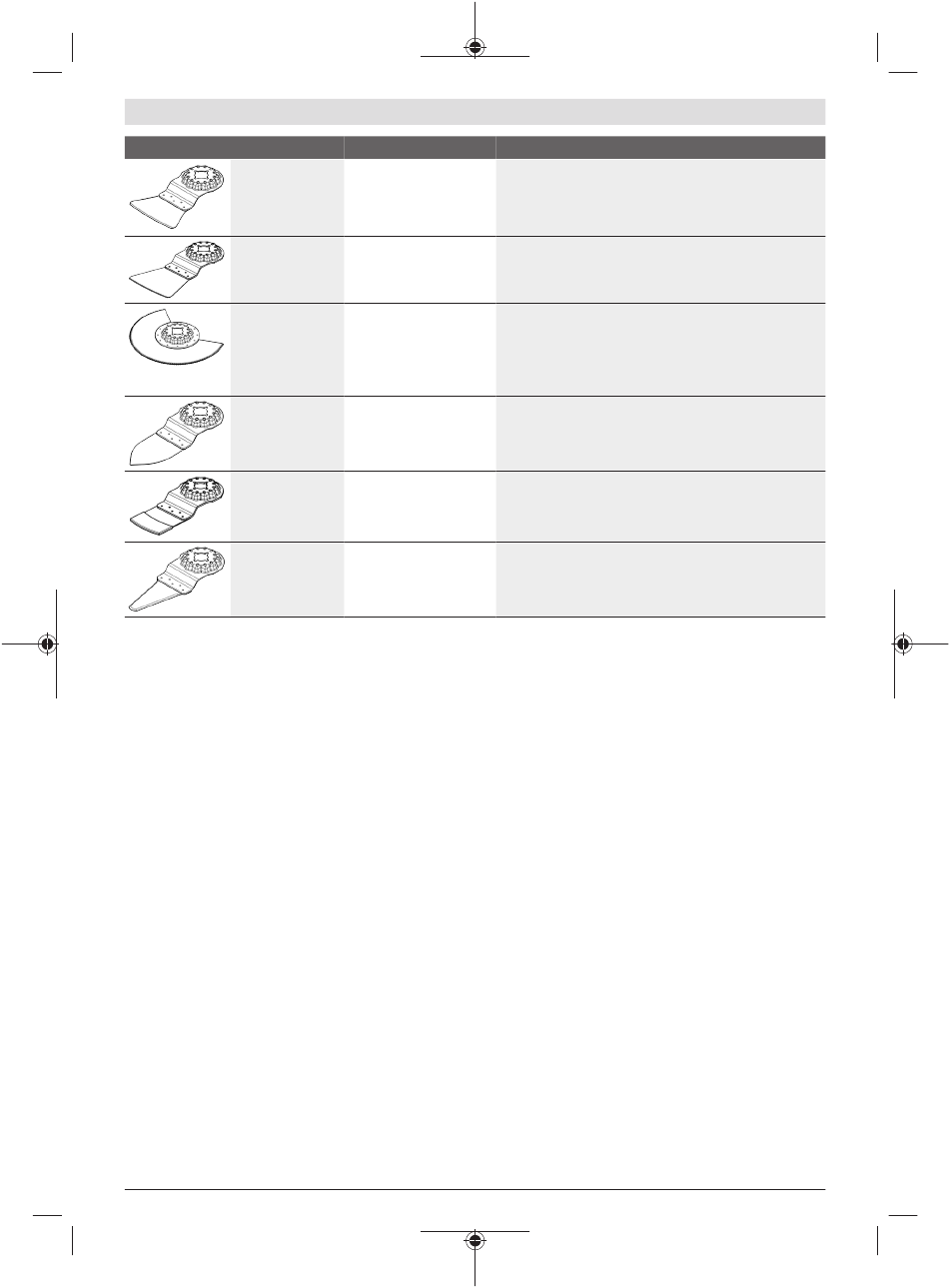

Einsatzwerkzeug
Schaber, starr
Schaber, flexibel
Bi-Metall-Segment-
wellenschliffmes-
ser
HM-Riff-Schleif-
finger
HM-Riff-Tauchsä-
geblatt
HCS-Universalfu-
genschneider
Einsatzwerkzeug montieren/wechseln (AutoClic)
(siehe Bilder A–B)
Entnehmen Sie gegebenenfalls ein bereits montiertes Ein-
satzwerkzeug.
Öffnen Sie dazu den AutoClic-Hebel (1) bis zum Anschlag.
Das Einsatzwerkzeug wird abgeworfen.
Legen Sie das gewünschte Einsatzwerkzeug (z.B.
Tauchsägeblatt (12)) so auf eine ebene Unterlage, dass die
Kröpfung nach unten zeigt (siehe Abbildung auf der Grafik-
seite, Beschriftung des Einsatzwerkzeugs ist von oben les-
bar).
Drehen Sie das Einsatzwerkzeug in eine für die jeweilige Ar-
beit günstige Position. Drücken Sie das Elektrowerkzeug in
dem gewünschten Winkel auf das Einsatzwerkzeug, bis es
hörbar einrastet.
Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch
u
oder nicht sicher befestigte Einsatzwerkzeuge können
sich während des Betriebs lösen und Sie gefährden.
Tiefenanschlag montieren und einstellen
Der Tiefenanschlag (15) kann bei der Arbeit mit Segmentsä-
geblättern verwendet werden.
Entnehmen Sie gegebenenfalls ein bereits montiertes Ein-
satzwerkzeug.
Schieben Sie den Tiefenanschlag (15) bis zum Anschlag und
mit der beschrifteten Seite nach oben über die
Werkzeugaufnahme (10) hinweg auf den Spannhals des
Elektrowerkzeugs.
1 609 92A B1B | (19.12.2024)
Material Anwendung
Teppiche, Mörtel, Beton, Schaben auf hartem Untergrund;
Fliesenkleber Beispiel: Entfernen von Mörtel, Fliesenkleber, Beton- und
Teppichkleberresten
Teppichkleber, Farbreste, Flexibles Schaben auf weichem Untergrund;
Silikon Beispiel: Entfernen von Silikonfugen, Teppichkleber- und
Farbresten
Isolationsmaterial, Präzises Schneiden von weichen Materialien;
Dämmplatten, Bodenplat- Beispiel: Zuschneiden von Dämmplatten, flächenbündiges
ten, Trittschall-Dämmplat- Ablängen von überstehendem Isolationsmaterial
ten, Karton, Teppiche,
Gummi, Leder
Holz, Farbe Schleifen von Holz oder Farbe an schwer zugänglichen
Stellen ohne Schleifpapier;
Beispiel: Abschleifen von Farbe zwischen Fensterladenla-
mellen, Schleifen von Holzböden in Ecken
Fiberglas, Mörtel, Holz Tauchschnitte in stark abrasive Werkstoffe;
Beispiel: Ausfräsen von dünnen Mosaikfliesen
Dehnfugen, Fensterkitt, Schneiden und Trennen von weichen Materialien;
Dämmstoffe (Steinwolle) Beispiel: Schneiden von Silikon-Dehnfugen oder Fenster-
kitt
Der Tiefenanschlag ist für folgende Schnitttiefen vorgese-
hen:
– Mit Segmentsägeblättern ACZ 85 .. mit Durchmesser
85 mm: Schnitttiefen 8 mm, 10 mm, 12 mm und 14 mm
(Angabe auf dem Tiefenanschlag in größerer Schrift und
ohne Klammern).
– Mit Segmentsägeblättern ACZ 100 .. mit Durchmesser
100 mm: Schnitttiefen 14 mm, 16 mm, 18 mm und
20 mm (Angabe auf dem Tiefenanschlag in kleinerer
Schrift und in Klammern).
Setzen Sie das passende Segmentsägeblatt für die ge-
wünschte Schnitttiefe ein. Schieben Sie den
Tiefenanschlag (15) von der Werkzeugaufnahme (10) in
Richtung des Einsatzwerkzeuges, bis Sie ihn frei drehen kön-
nen. Drehen Sie den Tiefenanschlag (15) so, dass die ge-
wünschte Schnitttiefe über dem Abschnitt des Sägeblatts
liegt, mit dem gesägt werden soll. Schieben Sie den
Tiefenanschlag (15) wieder bis zum Anschlag auf den
Spannhals des Elektrowerkzeugs.
Nehmen Sie den Tiefenanschlag (15) für alle anderen
Schnitttiefen und für die Arbeit mit anderen Einsatzwerkzeu-
gen ab. Entnehmen Sie dazu das Einsatzwerkzeug und zie-
hen Sie den Tiefenanschlag vom Spannhals.
Zusatzgriff (Zubehör) montieren
Der vibrationsdämpfende Zusatzgriff (8) ermöglicht ein an-
genehmeres und sicheres Arbeiten.
Schrauben Sie den Zusatzgriff abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf in das Gewinde (9) ein.
