H-10168

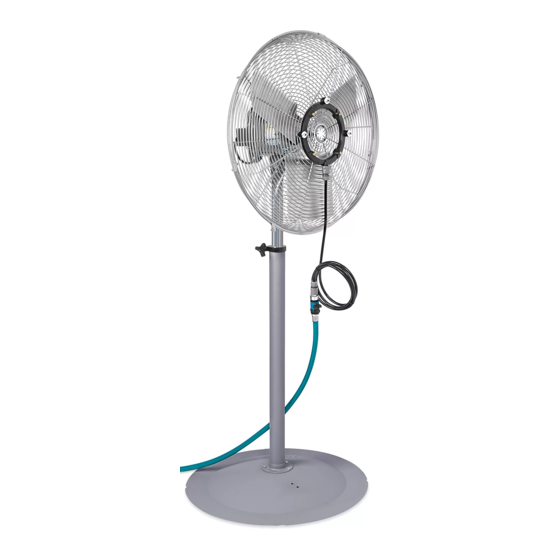

MISTING RING FAN
ATTACHMENT
4
6
IMPORTANT: Ensure fan is powered off and
unplugged.
NOTE: Misting ring can be installed on majority
of caged fans.
1.
With the brass mist nozzles facing outward, center
the ring on the fan for even misting. (See Figure 1)
PAGE 1 OF 6
1-800-295-5510
uline.com
1
3
2
2
6
INSTALLATION
PARTS
3
2
2
3
7
5
Figure 1
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
#
DESCRIPTION
1
Misting Ring
2
Brass Mist Nozzle
3
Spring-Loaded Clip
4
Two-Sided Hose Adapter
5
Flow Control Valve
6
Quick-Disconnect Female
7
Washer Filter
QTY.
1
4
3
1
1
2
1
0922 IH-10168
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-10168
Summary of Contents for U-Line H-10168
- Page 1 Para Español, vea páginas 3-4. Pour le français, consulter les pages 5-6. H-10168 1-800-295-5510 uline.com MISTING RING FAN ATTACHMENT PARTS DESCRIPTION QTY. Misting Ring Brass Mist Nozzle Spring-Loaded Clip Two-Sided Hose Adapter Flow Control Valve Quick-Disconnect Female Washer Filter INSTALLATION...
-
Page 2: Maintenance
INSTALLATION CONTINUED 2. Push the top spring-loaded clip in, then twist it Figure 2 in between the metal cage and turn sideways. Release clip to lock into place. Repeat for two remaining spring-loaded clips to finish securing the misting ring. (See Figure 2) 3. -
Page 3: Instalación
H-10168 800-295-5510 uline.mx ACCESORIO DE ARO NEBULIZADOR PARA VENTILADOR PARTES DESCRIPCIÓN CANT. Aro Nebulizador Boquilla Nebulizadora de Latón Clip con Resorte Adaptador de Manguera de Dos Lados Válvula de Control de Flujo Desconexión Rápida Hembra Junta con Filtro INSTALACIÓN IMPORTANTE: Asegúrese de que el ventilador Diagrama 1 esté... -
Page 4: Mantenimiento
CONTINUACIÓN DE INSTALACIÓN 2. Empuje el clip con resorte superior hacia adentro, Diagrama 2 luego gírelo entre la rejilla de metal y gírelo hacia un lado. Suelte el clip para asegurarlo en su lugar. Repita la operación en los dos clips con resorte restantes para terminar de asegurar el aro nebulizador. -
Page 5: Installation
H-10168 1-800-295-5510 uline.ca ANNEAU DE BRUMISATION POUR VENTILATEUR PIÈCES DESCRIPTION QTÉ Anneau de brumisation Buse de brumisation en laiton Pince à ressort Adaptateur de tuyau à deux côtés Soupape de commande du débit Raccord femelle à dégagement rapide Rondelle avec filtre... -
Page 6: Entretien
INSTALLATION SUITE 2. Enfoncez la pince à ressort supérieure et tournez-la Figure 2 dans la grille métallique, puis de côté. Relâchez la pince pour la verrouiller en place. Répétez l'opération pour les deux autres pinces à ressort pour compléter l'installation de l'anneau de brumisation.
