Item #1002 166 134
Model #HDLS15P
USE AND CARE GUIDE

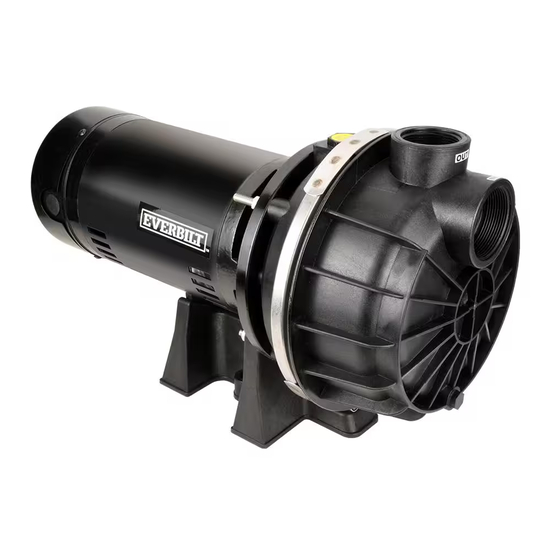

PLASTIC LAWN SPRINKLER PUMP
Questions, problems, missing parts?
Before returning to the store, call Everbilt Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-844-883-1872
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Everbilt through the purchase of this plastic lawn sprinkler pump.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available
for your home improvement needs. Thank you for choosing Everbilt!
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Everbilt HDLS15P
Summary of Contents for Everbilt HDLS15P
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Everbilt through the purchase of this plastic lawn sprinkler pump. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available...
-
Page 2: Table Of Contents
Table of Contents Safety Information ........2 Lawn Sprinkling Application . -
Page 3: Warranty
Warranty is not transferable and does not apply to products used in commercial/rental applications. For parts or troubleshooting assistance, DO NOT return the product to your retail store Contact the Customer Service Team at 1-844-883-1872 or visit www.HomeDepot.com. HOMEDEPOT.COM Please contact Everbilt at 1-844-883-1872 for further assistance. -
Page 4: Pre-Installation
Pre-Installation TOOLS REQUIRED Phillips Adjustable Screwdriver Wrench BEFORE YOU INSTALL THIS PUMP Before you remove and reinstall your submersible well pump, it is important to review your well condition and the pumps capabilities. Foreign matter will plug the pump and void the warranty. WARNING: Risk of explosion. -
Page 5: Installation
2. Install a check valve in the horizontal pipe. The flow arrow on heads the check valve must point toward the pump. To sprinkler Check heads valve Driven point installation, multiple well points Multiple well heads HOMEDEPOT.COM Please contact Everbilt at 1-844-883-1872 for further assistance. -
Page 6: Surface Water Installation
Installation (continued) SURFACE WATER INSTALLATION LAWN SPRINKLING APPLICATION Vertical from surface water to pump: This pump is designed for lawn irrigating system. When properly □ Foot valve with strainer (1/8 in. hole size) attached to PVC pipe. installed it will deliver adequate water and pressure from any of the described sources. -
Page 7: Electrical Settings
FUSE WIRE 0-100 101-200 201-300 301-400 401-500 RATING SIZE (mm²) AWG WIRE SIZE (mm²) 1-1/2 115/230 20/10 30/15 10/14 (5.5/2) 10/14 (5.5/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21 /5.5) 4/10 (21/5.5) HOMEDEPOT.COM Please contact Everbilt at 1-844-883-1872 for further assistance. -
Page 8: Operation
Operation WARNING: Hazardous Pressure. Install a pressure relief valve in the discharge pipe. Release all pressure on the system before working on any component. WARNING: Risk of explosion and scalding. NEVER run the pump against a closed discharge. To do so can boil water inside the pump, causing hazardous pressure in the unit, risk of explosion, and possibly scalding persons handling the pump. -
Page 9: Care And Maintenance
□ Drain system before freezing temperatures are excepted. □ To drain, remove plug from discharge tee and remove plug from bottom front of pump. □ All piping should be drained to below frost line. HOMEDEPOT.COM Please contact Everbilt at 1-844-883-1872 for further assistance. -
Page 10: Specifications
Specifications PERFORMANCE DATA Discharge Pressure (Psi) Distance of pump Inlet Outlet above water Gallons per minute 1002 166 134 1 1/2 1 1/2 in. 1 1/2 in. 5 ft. 10 ft. 15 ft. 20 ft. SERVICE PARTS Part Description Part Number Quantity O-Ring (NBR) HDEFLS104... -
Page 11: Troubleshooting
□ STOP THE PUMP. Tighten the clamp nut 1-2 turns. The pump leaks around The clamp is loose. the clamp. Alternately tighten and tap on the clamp with a mallet to seat the O-ring. Do not overtighten. HOMEDEPOT.COM Please contact Everbilt at 1-844-883-1872 for further assistance. - Page 12 Questions, problems, missing parts? Before returning to the store, call Everbilt Customer Service 8 a.m. - 6 p.m., EST, Monday - Friday 1-844-883-1872 HOMEDEPOT.COM Retain this manual for future use. Document #: EB-0092 05312024...
- Page 13 GRACIAS Apreciamos la confianza que ha depositado en Everbilt al comprar esta bomba aspersora de plástico para césped. Nos esforzamos en crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos...
-
Page 14: Información De Seguridad
Tabla de contenido Información de seguridad ......14 Aplicación de aspersión del césped ....18 Instrucciones de seguridad importantes . -
Page 15: Garantía
Para piezas o ayuda en la solución de problemas, NO devuelvas el producto a tu tienda minorista. Comuníquese con el equipo de servicio al cliente al teléfono 1-844-883-1872 o visite www.HomeDepot.com. HOMEDEPOT.COM Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872. -
Page 16: Preinstalación
Preinstalación HERRAMIENTAS NECESARIAS Destornillador Llave Phillips ajustable ANTES DE INSTALAR ESTA BOMBA Antes de quitar y reinstalar tu bomba sumergible para pozos, es importante revisar la condición de tu pozo y las capacidades de las bombas. anularán la garantía. ADVERTENCIA: Riesgo de explosión. No conectar a tierra a una Utiliza tubería nueva para obtener mejores resultados. -
Page 17: Instalación
Válvula de los aspersores retención Instalación en puntos perforados, múltiples puntos para pozos Cabezales de pozo múltiples HOMEDEPOT.COM Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872. -
Page 18: Instalación De Agua Superficial
Instalación (continuación) INSTALACIÓN DE AGUA SUPERFICIAL APLICACIÓN DE ASPERSIÓN DEL CÉSPED Vertical desde el agua superficial hasta la bomba: Esta bomba está diseñada para sistemas de riego de césped. Cuando se instala correctamente, suministrará agua y presión □ Válvula de pie con filtro (tamaño de orificio de 1/8 plg.) adecuadas de cualquiera de las fuentes descritas. -
Page 19: Configuraciones Eléctricas
DE 101 A 200 DE 201 A 300 DE 301 A 400 DE 401 A 500 MÁX. CLASIFICACIÓN DEL CABLE TAMAÑO AWG DEL CABLE (mm²) DE AMPERIOS (mm²) 1-1/2 115/230 20/10 30/15 14/10 (5.5/2) 14/10 (5.5/2) 8/14 (8.4/2) 6/12 (14/3) 4/10 (21/5.5) 4/10 (21/5.5) HOMEDEPOT.COM Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872. -
Page 20: Operación
Operación Libera toda la presión del sistema y vuelve a llenar la bomba y las ADVERTENCIA: Presión peligrosa. Instala una válvula tuberías con agua fría. de alivio de presión en la tubería de descarga. Libera toda presión sobre el sistema antes de trabajar en cualquier componente. -
Page 21: Cuidado Y Mantenimiento
□ Para drenar, retira el tapón de la T de descarga y retira el tapón de la parte inferior delantera de la bomba. □ Todas las tuberías deben drenarse por debajo del nivel de congelación. HOMEDEPOT.COM Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872. -
Page 22: Especificaciones
Especificaciones DATOS DE RENDIMIENTO Presión de descarga (Psi) Distancia de la Entrada Salida bomba sobre el agua Galones por minuto 1002 166 134 1 1/2 1 1/2 plg. 1 1/2 plg. 1.52 m (5 pies) 3.04 m (10 pies) 4.57 m (15 pies) 6.09 m (20 pies) PIEZAS DE REPUESTO Pieza... -
Page 23: Solución De Problemas
La bomba gotea La abrazadera está suelta. alrededor de la a 2 vueltas. Aprietea y golpea alternativamente la abrazadera abrazadera. con un mazo para que asiente el empaque (o-ring). No aprietes demasiado. HOMEDEPOT.COM Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872. - Page 24 ¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Everbilt de lunes a viernes entre 8:00 a.m. y 6:00 p.m. (hora estándar del Este) 1-844-883-1872 HOMEDEPOT.COM Conserva este manual para referencias futuras.
