CDVI KCPROXWLC Quick Start Manual page 5

KCPROXWLC
Lecteur de cartes de proximité et clavier en acier inoxydable

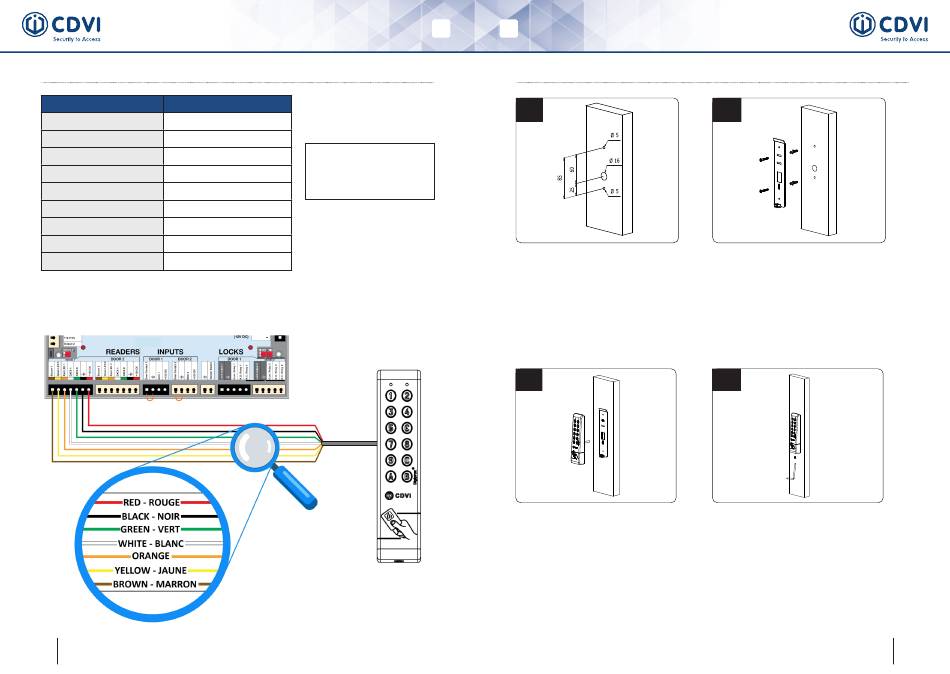

3] CÂBLAGE ET CONNEXIONS
Couleur du câble Correspondance
Rouge
12V DC
Noire
0V
Brun Buzzer
Vert Data 0
Blanc Data 1
Bleu Horloge
Pourpre Programmation
Jaune LED verte
Orange LED rouge
Connexion Wiegand
Contrôleur CDVI
8
FR
Type de câble conseillé :
section minimale de
0,6 mm, paires
torsadées, blindé
FR
Lecteur de cartes de proximité et clavier en acier inoxydable
4] INSTALLATION
1
Placez la plaque arrière du
KCPROXWLC sur le mur.
Marquez avec un stylo
l'emplacement du trou.
Puis percez les 2 trous de montage
et le trou d'accès au câblage.
3
Insérez le câble dans la zone
d'accès au trou de la plaque
arrière.
Montez ensuite le clavier sur la
plaque arrière.
La hauteur de montage recommandée est de 140 cm.
NOTE : Laissez un espace d'au moins 60 cm entre deux lecteurs.
KCPROXWLC
2
Insérez les 2 chevilles en plastique
dans les trous.
Fixez la plaque arrière avec la vis sur
le mur.
4
Fixez le clavier KCPROXWLC à la
plaque arrière à l'aide de la vis M5x8
et de la clé T20.
9
