Achtung!
Drehrichtung überprüfen
• Drehstrommotoren müssen bei Neuanschluss oder
Standortwechsel auf ihre Drehrichtung überprüft
werden, gegebenenfalls muss mit dem Phasen-
wender die Drehrichtung geändert werden (Abb. A).
• Beim Ausschalten wird die Sägewelle innerhalb
10 Sek. abgebremst.

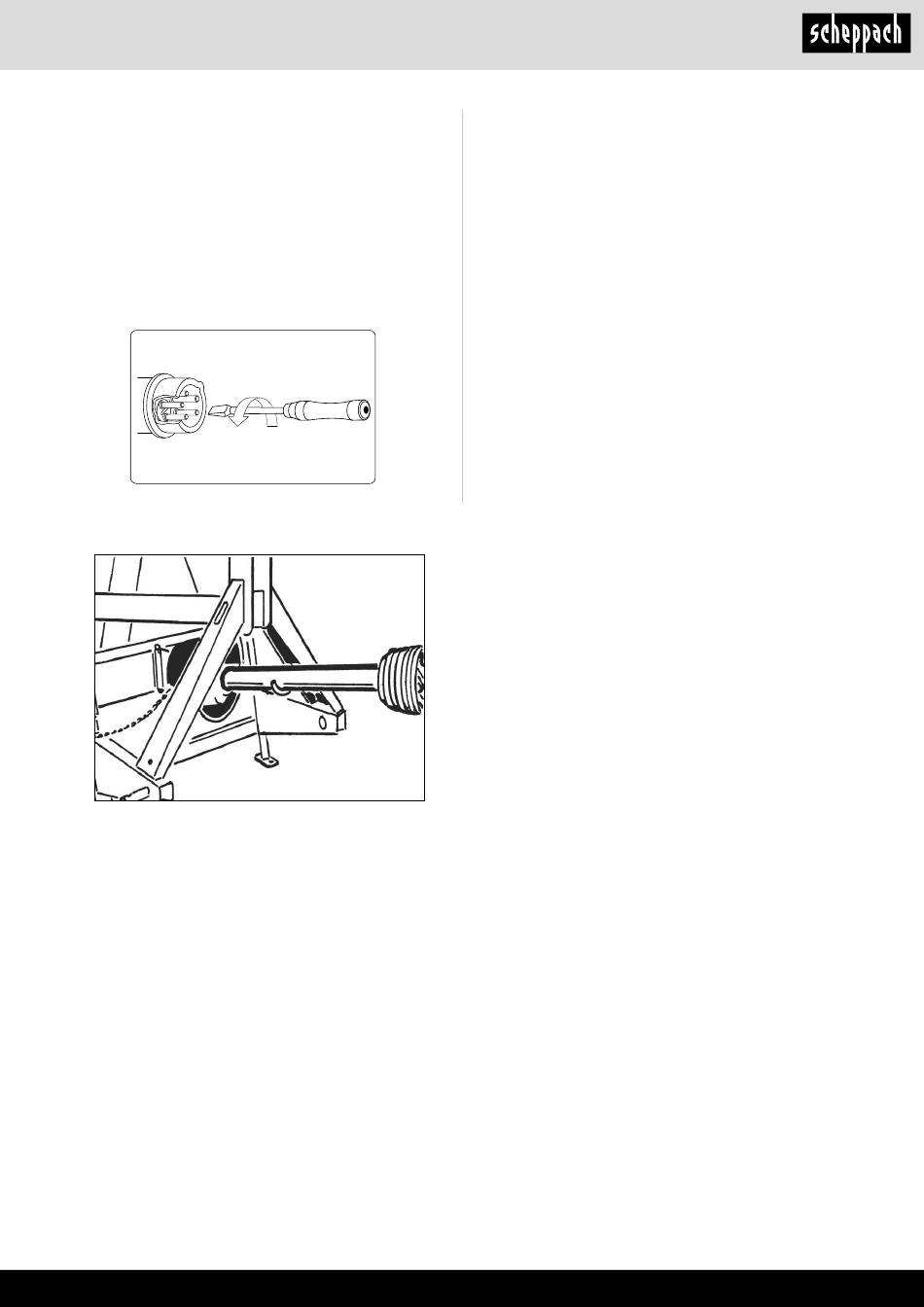

Drehrichtungsänderung
Abb. A
11. Schlepperanbau (kwz 7.0 und kw-ze 7.0)
m Anschlüsse und Reparaturen der elektrischen
Ausrüstung dürfen nur von einer Elektrofachkraft
durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller; Motortyp
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten der Elektrosteuerung
Bei Rücksendung des Motors immer die kom-
plette Antriebseinheit mit Elektrosteuerung ein-
senden. m
Wichtig: Der Gelenkwellenschutz muss für die Montage entrie-
gelt und in Richtung des PTO-seitigen Anschlusses verscho-
ben werden.
Wir empfehlen die Gelenkwelle W100, Art.-Nr. 05018101.
1. Entfernen Sie den Staubschutz und hängen Sie diesen an
den Gelenkwellenschutztopf.
2. Senken Sie die unteren Aufnahmearme an die Aufnahme-
stifte der Brennholzsäge ab und sichern Sie sie mit den Si-
cherungsstiften.
3. Positionieren Sie den oberen Aufnahmearm in der Halte-
rung und richten Sie ihn mit den Bohrungen der Halterung
aus. Setzen Sie den Anhangstift ein, um den oberen Auf-
nahmearm zu arretieren.
4. Das Gelenkwellenende vom Getriebe hat einen Durchmes-
ser von 34,8 mm und einen Anschluss mit 6 Zähnen (Stan-
dardkategorie 1 PTO).
5. Schieben Sie die Gelenkantriebswelle über das Gelenkwel-
lenende am Getriebe und am Antriebsfahrzeug. Drücken Sie
die Federstifte ein, die sich an beiden Enden der Gelenkwel-
lenantriebswelle befinden. Schieben Sie die Antriebswelle
weiter über die Gelenkwellenenden, bis die Federstifte he-
rausspringen und in die Zähne des Endes der Gelenkwelle
einrasten.
6. Richten Sie die Gelenkwelle aus: Von oben und von der
Seite der Welle her gesehen, müssen das Gelenkwellen-
ende an der Brennholzsäge und das Gelenkwellenende am
Antriebsfahrzeug parallel ausgerichtet sein. Die Winkel der
Gelenkwellengelenke müssen so klein wie möglich sein.
7. Sichern Sie die Sicherheitskette des Gelenkwellenantriebs
an einem feststehenden Teil der Maschine und des An-
triebsfahrzeugs, um zu verhindern, dass sich die Schutz-
vorrichtung dreht.
