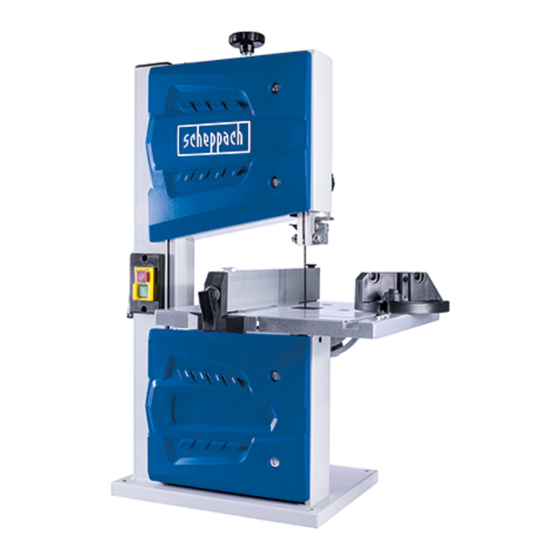

Scheppach HBS25 Translation Of The Original Operating Instructions
  1. Manuals
  2. Brands
  3. Scheppach Manuals
  4. Saw
  5. HBS25
  6. Translation of the original operating instructions
Scheppach HBS25 Translation Of The Original Operating Instructions

Scheppach HBS25 Translation Of The Original Operating Instructions

Hide thumbs

Advertisement

Quick Links

Download this manual
Art.Nr.
5901513901
AusgabeNr.
5901513901_0001
Rev.Nr.
21/05/2024
HBS25
DE Bandsäge | Originalbetriebsanleitung ........... 6
GB Band saw | Translation of the original
operating instructions .................................. 23
FR Scie à ruban | Traduction du mode d'emploi
original......................................................... 37
IT
Sega a nastro | Traduzione delle istruzioni per
l'uso originali................................................ 52
NL Lintzaag | Vertaling van de originele
gebruiksaanwijzing ...................................... 67
ES Sierra de cinta | Traducción del manual de
instrucciones original................................... 82
PT Serra de fita | Tradução do manual de
operação original......................................... 98
CZ Pásová pila | Překlad originálního provozního
návodu....................................................... 113
SK Pásová píla | Preklad originálneho návodu
na obsluhu................................................. 127
HU Szalagfűrész | Az eredeti üzemeltetési
útmutató fordítása ..................................... 141
PL Pilarka taśmowa | Tłumaczenie oryginalnej
instrukcji eksploatacji................................. 156
HR Tračna pila | Prijevod originalnog priručnika za
uporabu ..................................................... 171
SI
Tračna žaga | Prevod originalnih navodil za
uporabo ..................................................... 185
EE Lintsaag | Originaalkasutusjuhendi tõlge... 199
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
LT Juostinis pjūklas | Originalios naudojimo
instrukcijos vertimas.................................. 213
LV Lentzāģis | Oriģinālās lietošanas instrukcijas
tulkojums ................................................... 227
SE Bandsåg | Översättning av
originalbruksanvisningen........................... 241
FI
vannesaha | Alkuperäisen käyttöohjeen
käännös..................................................... 255
DK Båndsav | Oversættelse af den originale
driftsvejledning .......................................... 269

Advertisement

loading
Need help?

Need help?

Do you have a question about the HBS25 and is the answer not in the manual?

Questions and answers

Related Manuals for Scheppach HBS25

Summary of Contents for Scheppach HBS25

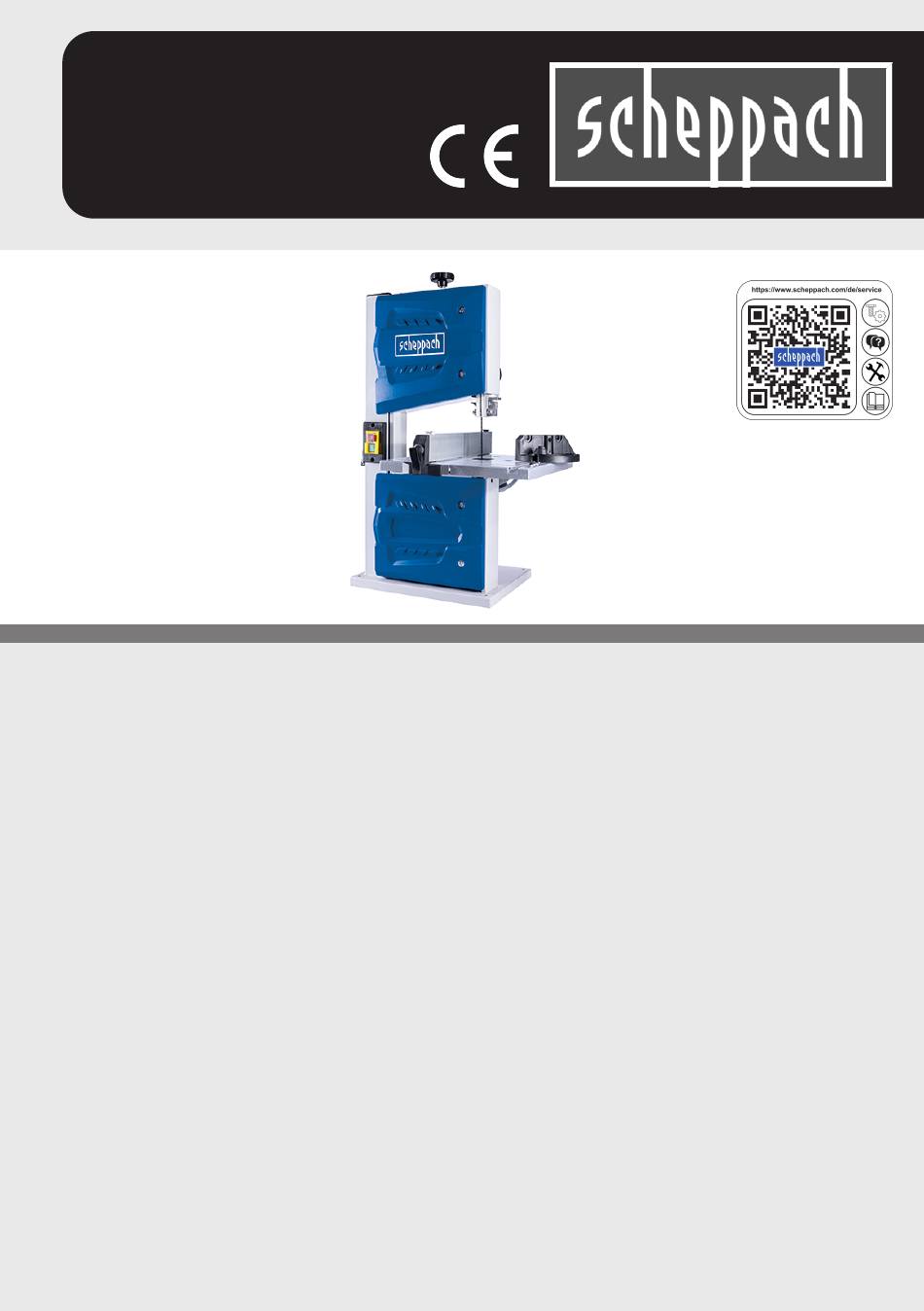

  • Page 1 Art.Nr. 5901513901 AusgabeNr. 5901513901_0001 Rev.Nr. 21/05/2024 HBS25 DE Bandsäge | Originalbetriebsanleitung ... 6 LT Juostinis pjūklas | Originalios naudojimo instrukcijos vertimas........213 GB Band saw | Translation of the original operating instructions ........23 LV Lentzāģis | Oriģinālās lietošanas instrukcijas tulkojums ...........
