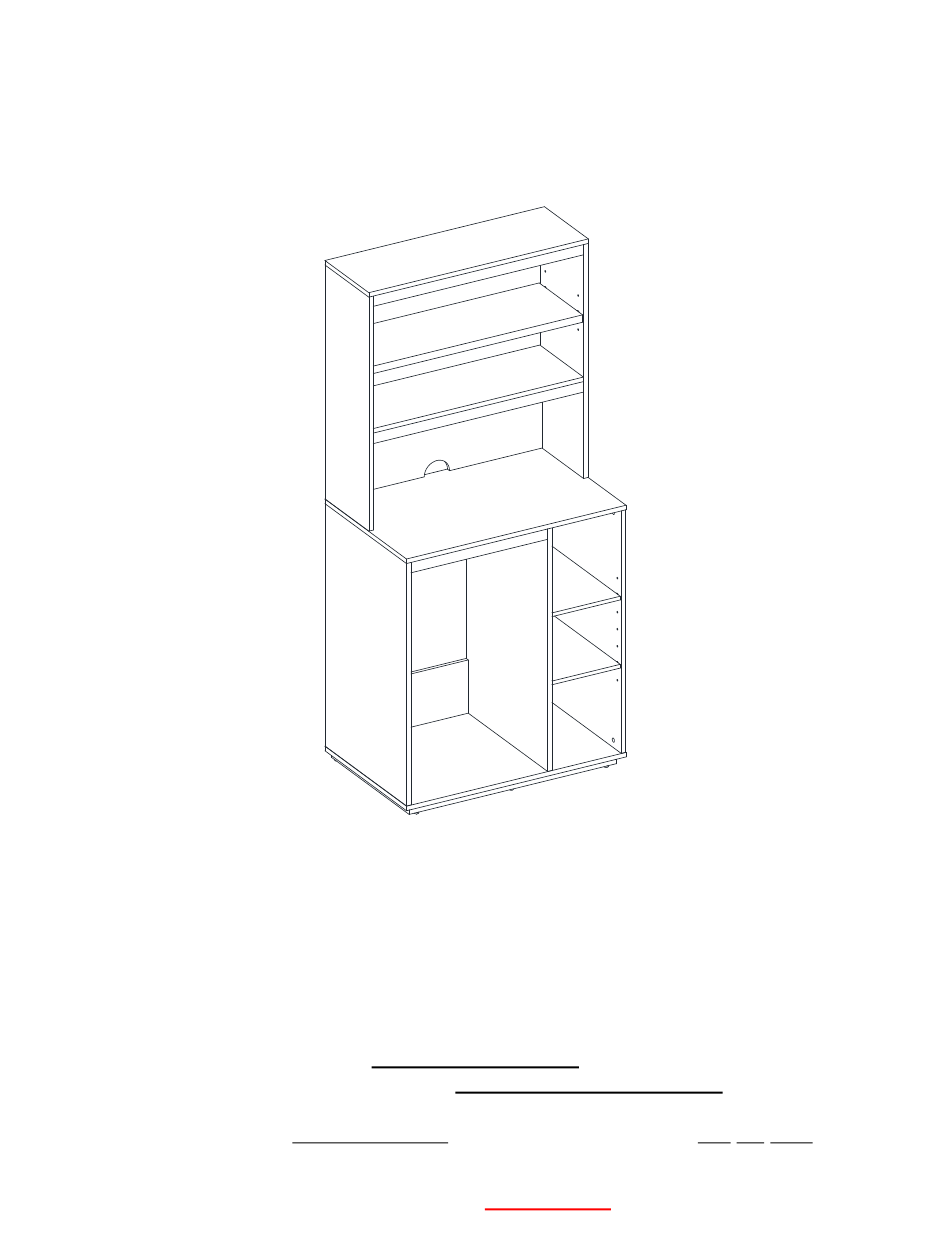

The Organization Station
Stock # SM4FDS
# SM4FDS-GR
ADULT ASSEMBLY REQUIRED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions and
parts list ready to provide the model name, part name or factory number:
1-866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our website 24 hours a day, 7 days a week for product assistance at
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
LOT NUMBER:
DATE PURCHASED:
/
/
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2024-03-23
Rev. 0001-A

Advertisement

loading
Need help?

Need help?

Do you have a question about the SM4FDS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Whalen SM4FDS

Summary of Contents for Whalen SM4FDS

  • Page 1 The Organization Station Stock # SM4FDS # SM4FDS-GR ADULT ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your instructions and...

  • Page 2: Special Note

    M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: The Organization Station STOCK # SM4FDS / SM4FDS-GR MAXIMUM LOAD 22.7 kg / 50 lb. MAXIMUM LOAD 63.5 kg / 140 lb.
  • Page 3 IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non- abrasive surface. You will need the parts identified on pages 4 and 5 of this instruction manuals. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.
  • Page 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Hutch Left Side Panel B- Hutch Right Side Panel C- Hutch Top Panel (Qty. 1) (Qty.1) (Qty.
  • Page 5 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. O- Lower Back Panel P- Small Adjustable Shelf (Qty. 1) (Qty. 2) (H1) Cam Lock (H2) Cam Bolt (H3) M8 x 30 mm Wood Dowel (Qty.
  • Page 6 Assembly Instructions H2 x 8 DO NOT fully tighten the bolts or screws initially until all the bolts or screws are ready to assemble. To avoid causing damages to the thread, DO NOT over-tighten the bolts or screws. 1. Unpack the unit and confirm that you have all the hardware and required parts listed. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch.
  • Page 7 Assembly Instructions H3 x 8 3. Glue the Wood Dowels (H3) into the designated holes on the Base Left Side Panel (H) and Base Partition Panel (I). NOTE: It is very important to use a small amount of glue on both ends of dowels and wipe off the excess glue immediately.
  • Page 8 Assembly Instructions H3 x 8 4. Glue the Wood Dowels (H3) into the designated holes on both Lower Stretchers (M) and Bottom Stretcher (N).
  • Page 9 Assembly Instructions The cam lock housings are located at the bottom and will face back of the unit. H1 x 2 5. Orient and attach two Lower Stretchers (M) to the Base Left Side Panel (H) by engaging 2 cam locks (H1).
  • Page 10 Assembly Instructions The cam lock housings face outward. H1 x 2 6. Orient and attach the Bottom Stretcher (N) to the Base Left Side Panel (H) by engaging 2 cam locks (H1).
  • Page 11 Assembly Instructions H1 x 4 7. Align and attach the Base Partition Panel (I) to both Lower Stretchers (M) and Bottom Stretcher (N) by engaging 4 cam locks (H1).
  • Page 12 Assembly Instructions H2 x 6 8. Securely screw the Cam Bolts (H2) into the threaded holes on the Base Partition Panel (I) and Base Right Side Panel (J) using a Phillips screwdriver (not provided).
  • Page 13 Assembly Instructions H3 x 10 9. Glue the Wood Dowels (H3) into the designated holes on the Base Right Side Panel (J) and Lower Back Panel (O).
  • Page 14 Assembly Instructions The cam lock housings face outward. H1 x 3 10. Orient and attach the Lower Back Panel (O) to the Base Partition Panel (I) by engaging 3 Cam Locks (H1).
  • Page 15 Assembly Instructions H1 x 3 11. Orient and attach the Base Right Side Panel (J) to the Lower Back Panel (O) by engaging 3 Cam Locks (H1).
  • Page 16 Assembly Instructions H2 x 20 12. Securely screw the Cam Bolts (H2) into the threaded holes on the Base Top Panel (K) and Bottom Panel (L) using a Phillips screwdriver (not provided).
  • Page 17 Assembly Instructions H1 x 6 13. Using the wood dowels as a guide, orient and attach the Base Top Panel (K) to the Lower Back Panel (O) and Lower Stretchers (M) by engaging 6 Cam Locks (H1).
  • Page 18 Assembly Instructions Floor leveler H1 x 4 14. Using the wood dowels as a guide, orient and attach the Bottom Panel (L) to the Lower Back Panel (O) and Bottom Stretcher (N) by engaging 4 Cam Locks (H1).
  • Page 19 Assembly Instructions H5 x 2 15. Insert two 50 mm Pan Head Screws (H5) through the mounting holes on the Bottom Panel (L) and securely screw into the Base Partition Panel (I) with a Phillips screwdriver (not provided).
  • Page 20 Assembly Instructions H1 x 10 16. Ask for assistance to lift the assembled unit upright and position it near the final location. 17. Fasten the vertical panels (H, I and J) to both Base Top Panel (K) and Bottom Panel (L) by engaging 10 Cam Locks (H1) as shown.
  • Page 21 Assembly Instructions H2 x 16 18. Securely screw the Cam Bolts (H2) into the threaded holes on the Hutch Top Panel (C) and Hutch Fixed Shelf (D) using a Phillips screwdriver.
  • Page 22 Assembly Instructions H2 x 14 19. Securely screw the Cam Bolts (H2) into the threaded holes on the Hutch Side Panels (A and B) using a Phillips screwdriver.
  • Page 23 Assembly Instructions H3 x 8 20. Glue the Wood Dowels (H3) into the designated holes on the Hutch Side Panels (A and B) and Hutch Fixed Shelf (D).
  • Page 24 Assembly Instructions H3 x 12 21. Glue the Wood Dowels (H3) into the designated holes on the Upper Stretchers (E) and Upper Back Panel (F).
  • Page 25 Assembly Instructions The cam lock housings face inward. H1 x 3 22. Orient and attach one Upper Stretcher (E) to the Hutch Fixed Shelf (D) by engaging 3 Cam Locks (H1).
  • Page 26 Assembly Instructions The cam lock housings face outward. H1 x 3 23. Using the wood dowels as a guide, orient and attach the Upper Back Panel (F) to the Hutch Fixed Shelf (D) by engaging 3 Cam Locks (H1).
  • Page 27 Assembly Instructions H1 x 5 24. Using the wood dowels as a guide, align and attach the previous assembly to the Hutch Left Side Panel (A) by engaging 5 Cam Locks (H1) as shown.
  • Page 28 Assembly Instructions The cam lock housings are located at the bottom and will face back of the unit. H1 x 2 25. Orient and attach two Upper Stretchers (E) to the Hutch Left Side Panel (A) by engaging 2 Cam Locks (H1).
  • Page 29 Assembly Instructions H1 x 7 26. Repeat the same process to attach the Hutch Right Side Panel (B) at the opposite side.
  • Page 30 Assembly Instructions H1 x 10 27. Orient and attach the Hutch Top Panel (C) to both Hutch Side Panels (A and B) and Upper Stretchers (E) by engaging 10 Cam Locks (H1).
  • Page 31 Assembly Instructions NOTE: The metal brackets provide an important safeguard against accidents. Make sure you attach the provided metal brackets to the units with the screws to prevent the units from falling over. H4 x 6 H8 x 2 28. Ask for assistance to lift the assembled hutch upright and position it onto the Base Top Panel (K) carefully, so that you will not scratch the top surface.
  • Page 32 Assembly Instructions H7 x 18 H6 x 12 30. Insert four Shelf Supports (H6) into the desired holes pre-drilled on both Hutch Side Panels (A and B). Ensure that the four Shelf Supports are level. Tilt and rest the Large Adjustable Shelf (G) onto the Shelf Supports (H6).
  • Page 33 Assembly Instructions Wooden stud Wall Wall Wall Metal bracket Long screw Short screw Connector Wall Steel cable Floor leveler Tools required (not included): Phillips screwdriver, stud finder, tape measure, pencil, power drill and 1/8” drill bit. 33. Ask for assistance to position the assembled unit at the desired location against a wall. If necessary, adjust the installed floor levelers to correct the tilting.
  • Page 34 FURNITURE TIPPING RESTRAINT YOUNG CHILDREN MAY BE INJURED BY TIPPING FURNITURE AND YOU MUST USE THIS TIPPING RESTRAINT TO ATTACH THIS UNIT TO THE WALL, TO PREVENT ACCIDENTS AND/OR INJURIES. THIS HARDWARE, MUST BE PROPERLY INSTALLED (FOLLOW ALL DIRECTIONS IN ORDER ON THIS INSTRUCTIONS), TO PROVIDE PROTECTION AGAINST THE UNEXPECTED TIPPING OF FURNITURE DUE TO IMPROPER USE.

  • Page 35: Quality Guarantee

    Should this product be defective in workmanship or materials or fail under normal use, we will repair or replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet your highest expectations. We guarantee that you will immediately see the value of our fine furniture.
  • Page 37 Estación de la organización Serie # SM4FDS # SM4FDS-GR ENSAMBLE REQUERIDO POR ADULTO Si tienen alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne esté producto a la tienda donde lo compro. Por favor llame a nuestro departamento de ayuda al cliente teniendo su instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica:...
  • Page 38 M Á X I M O P E S O R E C O M E N D A D O FABRICANTE: Whalen Furniture Manufacturing CATALOGO : Estación de la organización MODELO # SM4FDS / SM4FDS-GR CARGA MÁXIMA 22.7 kg / 50 lb. CARGA MÁXIMA 63.5 kg / 140 lb.
  • Page 39 IMPORTANTE Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque las piezas sobre una superficie plana y no abrasiva. Tendrá las partes identificadas en la página 4 y 5 de este manual de instrucciones. NOTA: ES MUY IMPORTANTE EL USO DE GOMA CON LAS CLAVIJAS DE MADERA.
  • Page 40 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamblado. A- Panel izquierdo del complemento B- Panel derecho del complemento C- Panel superior del complemento (Cant.
  • Page 41 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y partes de ferretería antes de iniciar el ensamblado. O- Panel inferior posterior P- Repisa ajustable pequeña (Cant. 1) (Cant. 2) (H1) Tuerca de fijación (H2) Perno de fijación (H3) Clavija de madera de M8 x 30 mm...
  • Page 42 Instructivo de ensamble H2 x 8 ADVERTENCIA NO apriete los pernos hasta que todos los pernos estén listos para el ensamble. Para evitar daños a la rosca. NO sobre apriete los pernos. 1. Desempacar la unidad y confirmar que se tiene todo el material de ferretería y partes requeridas. Ensamblar la unidad en un piso alfombrado o en el cartón vacío para evitar rasguños.
  • Page 43 Instructivo de ensamble H3 x 8 3. Pegar las clavijas de madera (H3) en los agujeros designados en el panel izquierdo de la base (H) y en el panel divisor de la base (I). NOTA: Es importante usar una cantidad pequeña de pegamento en ambos lados de las clavijas y limpiar el exceso de pegamento inmediatamente con una toalla húmeda.
  • Page 44 Instructivo de ensamble H3 x 8 4. Pegar las clavijas de madera (H3) en los agujeros designados en ambos los soportes bajos (M) y el soporte inferior (N).
  • Page 45 Instructivo de ensamble Los espacios de las tuercas de fijación están en la parte inferior y apuntarán a la parte posterior de la unidad. H1 x 2 5. Orientar y adjuntar 2 soportes bajos (M) al panel izquierdo de la base (H) empleando 2 tuercas de fijación (H1).
  • Page 46 Instructivo de ensamble Los espacios de las tuercas de fijación apuntan hacia afuera. H1 x 2 6. Orientar y adjuntar el soporte inferior (N) al panel izquierdo de la base (H) empleando 2 tuercas de fijación (H1).
  • Page 47 Instructivo de ensamble H1 x 4 7. Alinear y adjuntar el panel divisor de la base (I) a ambos soportes bajos (M) y al soporte inferior (N) empleando cuatro tuercas de fijación (H1).
  • Page 48 Instructivo de ensamble H2 x 6 8. Atornillar los pernos de fijación (H2) en los espacios roscados en el panel divisor de la base (I) y en el panel derecho de la base (J) usando el desarmador estrella (no provisto).
  • Page 49 Instructivo de ensamble H3 x 10 9. Pegar las clavijas de madera (H3) en los agujeros designados en el panel derecho de la base (J) y en el panel inferior posterior (O).
  • Page 50 Instructivo de ensamble Los espacios de las tuercas de fijación apuntan hacia afuera. H1 x 3 10. Orientar y adjuntar el panel inferior posterior (O) al panel divisor de la base (I) empleando 3 tuercas de fijación (H1).
  • Page 51 Instructivo de ensamble H1 x 3 11. Orientar y adjuntar el panel derecho de la base (J) al panel inferior posterior (O) empleando 3 tuercas de fijación (H1).
  • Page 52 Instructivo de ensamble H2 x 20 12. Atornillar los pernos de fijación (H2) en los espacios roscados en el panel superior de la base (K) y en el panel inferior (L) usando el desarmador estrella (no provisto).
  • Page 53 Instructivo de ensamble H1 x 6 13. Usando las clavijas de madera como guía, orientar y adjuntar el soporte superior de la base (K) al panel inferior posterior (O) y a los soportes bajos (M) empleando 6 tuercas de fijación (H1).
  • Page 54 Instructivo de ensamble Nivelador de piso H1 x 4 14. Usando las clavijas de madera como guía, orientar y adjuntar el panel inferior (L) al panel inferior posterior (O) y al soporte inferior (N) empleando cuatro tuercas de fijación (H1).
  • Page 55 Instructivo de ensamble H5 x 2 15. Insertar 2 pernos de cabeza redonda de 50 mm (H5) a través de los agujeros de montaje en el panel inferior (L) y atornillar en el panel divisor de la base (I) con el desarmador estrella (no provisto).
  • Page 56 Instructivo de ensamble H1 x 10 16. Pedir asistencia para poner la unidad ensamblada en posición vertical y cerca del lugar deseado. 17. Sujetar los paneles verticales (H, I y J) a ambos el panel superior de la base (K) y al panel inferior (L) empleando 10 tuercas de fijación (H1) cómo se muestra.
  • Page 57 Instructivo de ensamble H2 x 16 18. Atornillar los pernos de fijación (H2) en los agujeros roscados en el panel superior del complemento (C) y a la repisa fija del complemento (D) usando un desarmador estrella.
  • Page 58 Instructivo de ensamble H2 x 14 19. Atornillar los pernos de fijación (H2) en los espacios roscados en los paneles laterales del complemento (A y B) usando un desarmador estrella.
  • Page 59 Instructivo de ensamble H3 x 8 20. Pegar las clavijas de madera (H3) en los agujeros designados en los paneles laterales del complemento (A y B) y en la repisa fija del complemento (D).
  • Page 60 Instructivo de ensamble H3 x 12 21. Pegar las clavijas de madera (H3) en los agujeros designados en los soportes superiores (E) y en el panel superior posterior (F).
  • Page 61 Instructivo de ensamble Los espacios de las tuercas de fijación apuntan hacia adentro. H1 x 3 22. Orientar y adjuntar un soporte superior (E) a la repisa fija del complemento (D) empleando 3 tuercas de fijación (H1).
  • Page 62 Instructivo de ensamble Los espacios de las tuercas de fijación apuntan hacia afuera. H1 x 3 23. Usando las clavijas de madera como guía, orientar y adjuntar el panel superior posterior (F) hoy a la repisa fija del complemento (D) empleando 3 tuercas de fijación (H1).
  • Page 63 Instructivo de ensamble H1 x 5 24. Usando las clavijas de madera como guía, alinear y adjuntar el ensamble previo al panel izquierdo del complemento (A) empleando 5 tuercas de fijación (H1) cómo se muestra.
  • Page 64 Instructivo de ensamble Los espacios de las tuercas de fijación están en la parte inferior y apuntarán a la parte posterior de la unidad. H1 x 2 25. Orientar y adjuntar 2 soportes superiores (E) al panel izquierdo del complemento (A) empleando 2 tuercas de fijación (H1).
  • Page 65 Instructivo de ensamble H1 x 7 26. Repetir el mismo proceso para adjuntar el panel derecho del complemento (B) al lado opuesto.
  • Page 66 Instructivo de ensamble H1 x 10 27. Orientar y adjuntar el panel superior del complemento (C) a ambos paneles laterales del complemento (A y B) y a los soportes superiores (E) empleando 10 tuercas de fijación (H1).
  • Page 67 Instructivo de ensamble NOTA: Los soportes de metal proveen una guardia importante contra accidentes. Asegurar de adjuntar los soportes de metal provistos a las unidades con los pernos para prevenir que se caigan las unidades. H4 x 6 H8 x 2 28.
  • Page 68 Instructivo de ensamble H7 x 18 H6 x 12 30. Insertar cuatro soportes para repisa (H6) en los agujeros deseados pre-perforados en ambos paneles laterales del complemento (A y B). Asegúrarse que cuatro soportes para repisa estén en el mismo nivel. Voltear y descansar la repisa ajustable grande (G) sobre los soportes para repisa (H6).
  • Page 69 Instructivo de ensamble Viga de madera Pared Pared Pared Soporte de metal Perno largo Perno corto Conector Pared Cable de acero Nivelador de piso Herramientas requeridas (no incluidas): Desarmador estrella, buscador de vigas, cinta métrica, lápiz, taladro y broca de 1/8 pulgadas. 33.
  • Page 70 SISTEMA DE RESTRICCIÓN DE MOVIMIENTO NIÑOS PEQUEÑOS PUEDEN RESULTAR LASTIMADOS POR MUEBLES INCLINADOS Y DEBE INSTALAR EL JUEGO DE RESTRICCIÓN DE MOVIMIENTO CON LA UNIDAD EN FUNCIÓN, PARA PREVENIR LA INCLINACIÓN DE LA UNIDAD, CAUSANDO CUALQUIER ACCIDENTE O DAÑO. ESTÉ JUEGO DEBE SE INSTALADO CORRECTAMENTE (SIGA LAS DIRECCIÓN EN ORDEN DE LAS INSTRUCCIONES), PARA PROVEER PROTECCIÓN EN CONTRA DE LA INCLINACIÓN INESPERADA DEL MUEBLE DEBIDO AL USO INAPROPIADO.
  • Page 71 Si esté producto tiene algún defecto de ensamble o material, o si tiene alguna falla en uso normal, nosotros lo repararemos o lo re-emplazaremos hasta por un año a partir de la fecha de compra. Todo producto de Whalen Furniture es diseñado para alcanzar sus expectativas más altas. Nosotros le garantizamos que inmediatamente podrá...
