Información técnica GB

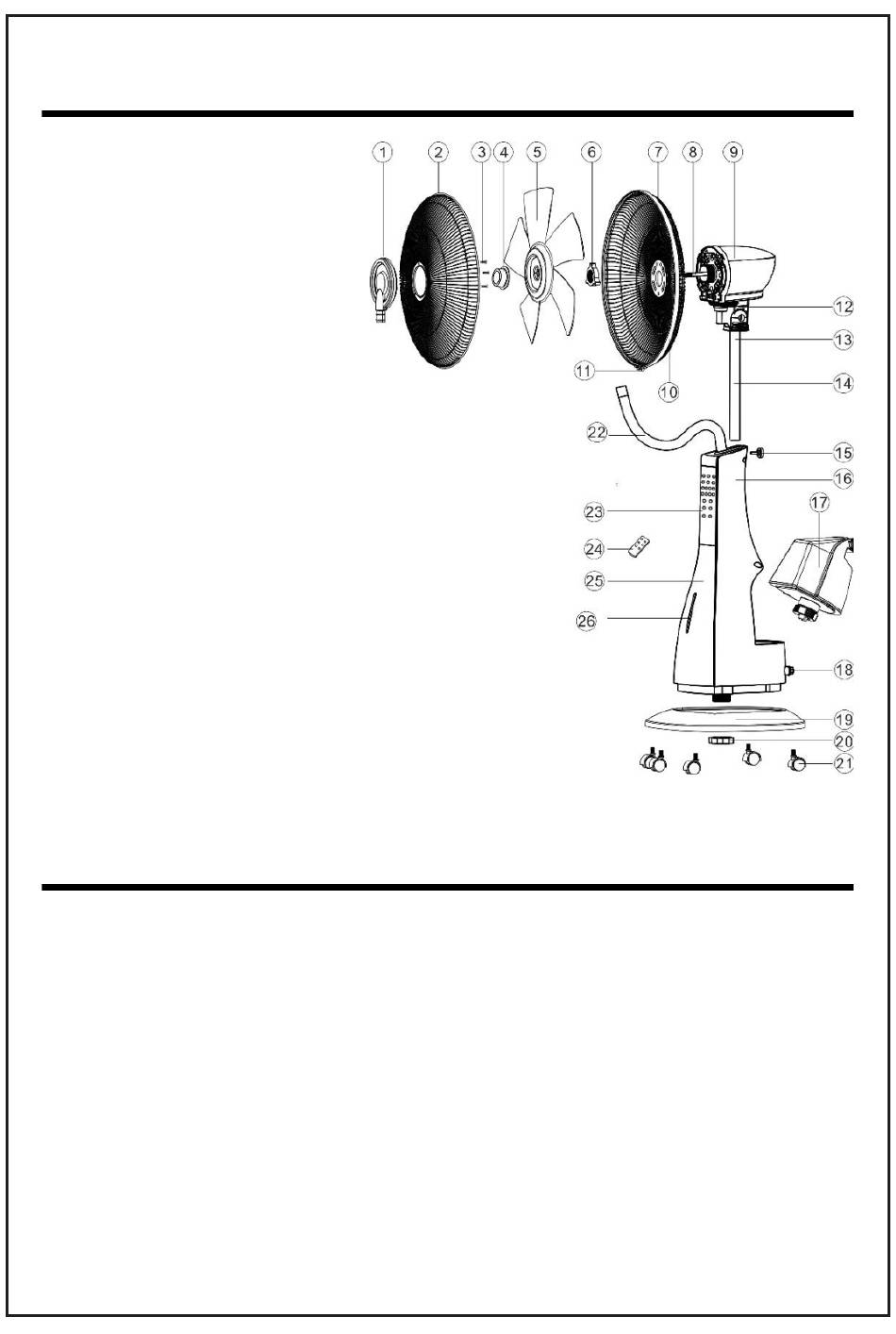

1. Tablero de nebulización
2. Parrilla delantera
3. Tornillos de bloqueo del
tablero de nebulización
4. Tuerca de seguridad de la
hoja
5. Cuchillas
6. Tuerca de seguridad de la
parri l la
7. Parrilla trasera
8. Eje del motor
9. Cub i erta del motor
10. Anillo de parrilla
11. Tuerca de seguridad de la
parrilla
12. Soporte del motor
13. Soporte de conex i ón
14. Titular principal
15. Tornillo fijo del soporte
16. Cuerpo principal
17. Tanque de agua
18. Tuerca de seguridad de
salida de agua
19. Base
20. Red de bloqueo de la base
Instrucciones de uso
1. Inserte el soporte principal (14) en el cuerpo principal (16) y apriételo con el
tornillo fijo del soporte (16).
2. Inserte las ruedas de 5 piezas (21) en la base (19) y apriéte l as con la tuerca de
seguridad de la base (20) .
3. Coloque la rejilla trasera (7) en el eje del motor (8) y apriétela con la tuerca de
segur i dad de la parrilla (6) a la cubierta del motor (9) Inserte las cuchillas (5)
en el eje del motor (8) y apriételas con la tuerca de seguridad de la cuchilla (4).
4. Fije la tabla de nebulización (1) en la rejilla delantera (2) y apr i étela con los
torni l los de bloqueo de la tabla de nebulización.
5. Conecte la parrilla delantera (2) y la parrilla trasera (7) mediante el anillo de la
parr i l l a (10) y apriéte l a con la tuerca de seguridad de la parrilla (11).
6. Inserte el tubo de nebulización (22), la conexión a la placa de nebulización (1)
21. Ruedas
22. Tubo de nebulización
23. Panel de control
24. Mando a distancia
25. Decorar panel
26. Indicador de agua
